Luftspalt Ferritkern

[christian (Gast)]

hallo eine kleine frage:
kann ich den luftspalt hinzufügen durch distanzplättchen an seiten- und
mittelschenkeL? ist das gleichwertig wie wenn ich nur im mittelschenkel
einen luftspalt gleicher länge hätte?

konnte das nirgends finden

danke und beste grüße
christian

[Marek N. (Gast)]

Fast.
Du kannst auch zwischen die Seitenschenkel Beilagscheiben packen. Aber
es addieren sich die Luftspaltlängen von Seiten und Mittelschenkel.
Wenn also im Mittelschenkel eine Luftspaltlänge d gefordert ist (z.B.
bei geschliffenem Kern), dann musst du Beilagscheiben von d/2 Dicke
zwischenlegen.
Das Streufels erhöht sich an den Seitenschenkeln etwas.

[nachtmix (Gast)]

Marek N. schrieb:
> Du kannst auch zwischen die Seitenschenkel Beilagscheiben packen.

Beilagscheiben??
Besser nicht.
Nimm lieber irgenwas aus isolierendem Material ;-)

https://de.wikipedia.org/wiki/Unterlegscheibe

[christian (Gast)]

super danke

[Axel S. (a-za-z0-9)]

christian schrieb:

> kann ich den luftspalt hinzufügen durch distanzplättchen an
> seiten- und mittelschenkeL?

Es gibt ganz viele Formen für Ferritkerne. Bei weitem nicht alle haben
überhaupt Seiten- und Mittelschenkel.

> ist das gleichwertig wie wenn ich nur im mittelschenkel
> einen luftspalt gleicher länge hätte?

Ferritkerne sind eher unelastisch. Wenn du erstmal einen Kern hast, dann
hast du gar nicht die Wahl, ob du verschiedene Luftspalte für die
verschiedenen Schenkel hast. Natürlich kannst du immer Beilagen
verwenden, aber die betreffen dann alle Schenkel.

Für kleinere Luftspalte macht man den Luftspalt nur für den
Innenschenkel. Das hat dann auch den Vorteil, daß das Streufeld
außerhalb des Kerns kleiner ist.

Und ganz selbstverständlich spielt die Länge des Luftspaltes eine Rolle.
Magnetisch ist das eine Parallelschaltung. Ein Magnetkreis geht durch
den Mittelschenkel und hat da einen Luftspalt über eine gewisse Fläche.
Und ein zweiter Kreis parallel dazu geht durch die Außenschenkel mit
wieder einem anderen Luftspalt und einer anderen Fläche. Da der
magnetische Widerstand am Spalt sehr viel größer ist als im Ferrit, kann
man unterschiedliche Weglängen und Flächen für Mittel- und Außenschenkel
i.d.R. vernachlässigen.

[Harald W. (wilhelms)]

Axel S. schrieb:

> Es gibt ganz viele Formen für Ferritkerne. Bei weitem nicht alle haben
> überhaupt Seiten- und Mittelschenkel.

Genau. Z.B. haben Stabkerne sowas nicht. :-)

[kpl (Gast)]

Axel S. schrieb:
> Magnetisch ist das eine Parallelschaltung. Ein Magnetkreis geht durch
> den Mittelschenkel und hat da einen Luftspalt über eine gewisse Fläche.
> Und ein zweiter Kreis parallel dazu geht durch die Außenschenkel mit
> wieder einem anderen Luftspalt und einer anderen Fläche.

Verstehe ich nicht. Das kenne ich (sorry, nur aus dem Hobby) anders.

Bei Kernen mit Mittelschenkel (E, ETD, RM, P, PM, ...) traegt dieser den
Gesamtfluß - in der Gegenrichtung teilt er sich auf die Seitenschenkel
auf.

[Die 2 (oder 4) Außenschenkel können zusammen (addiert also) oftmals
eine nicht völlig zum MS identische Flaeche haben - der Unterschied ist
aber doch meist sehr gering.]

Ein Luftspalt allein im Mittelschenkel liegt logischerweise einmal
seriell im (gesamt-) Magnetfluß. Doch z.B. bei einem E-Kern, dem
sozusagen erst "nachtraeglich" ein Luftspalt verpaßt wird, indem man die
Kernhaelften mit (ja, überall gleichem) Abstand montiert... muß man
diesen Luftspalt 2_mal zaehlen (!), da er dann ja auch 2 mal seriell
"im Weg liegt".

Also was Du mit parallel meinst, kapiere ich echt absolut nicht.
War ich denn die ganze Zeit (und bin noch immer) auf dem Holzweg?

Harald W. schrieb:
> Genau. Z.B. haben Stabkerne sowas nicht. :-)

Okay, nicht schlecht - aber schon ein U oder UR Kern hat ja nur 2.
Stabkerne sind ein Extremfall, der Luftspalt ist etwas größer...

[kpl (Gast)]

kpl schrieb:
> Gesamtfluß

Korrektur: Den gesamten Hauptfluß. (Streufluß mal beiseite gelassen,
obwohl man das natürlich bei Bedarf parallel abhandeln koennte.)

[ArnoR (Gast)]

kpl schrieb:
> War ich denn die ganze Zeit (und bin noch immer) auf dem Holzweg?

Nein, deine Beschreibung stimmt.

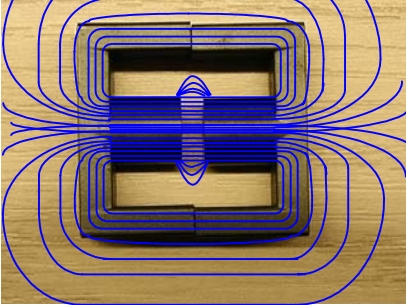

Bildquelle: attempo.com

[kpl (Gast)]

ArnoR schrieb:
> kpl schrieb:
>> War ich denn die ganze Zeit (und bin noch immer) auf dem Holzweg?
>
> Nein, deine Beschreibung stimmt.

Vielen Dank, @ArnoR.

[Bolgon J. Bratsch (Gast)]

Was heisst Beilagsscheiben. Ich nehmen fuer Abstande normales Tesa
Klebeband.
