Hallo zusammen und guten Abend ich bin Neuling hier im Forum und ich
hoffe ihr seid mir jetzt nicht böse!!!!!

In dieses Forum einzugehen war für mich die einzige Hoffnung und der
einzige Weg der mir noch einfiel. Denn ich habe keine Ahnung von
Elektrik oder Mikroprozessoren oder irgendetwas. Ich bin ein
Bürokaufmann, der von Elektrik und sonstigen so viel Ahnung hat wie die
berühmte Kuh beim Eier legen.

Ich habe vom Düsseldorfer Panoramafotograf Peter Irschik ein 80 mal 20
cm hoch Hochglanz Foto des Düsseldorfer Rheinturms mit seiner berühmten
Uhr in einer Nacht Aufnahmen bekommen, eingegossen in Acryl.

Herr Irschik, der Fotograf des Bildes hat früher zusammen mit einem
Freund die Uhr zum Leben erweckt und mit LEDs versehen. Leider hat der
Künstler der die echte Uhr erschaffen hat, ihn per Gerichtsurteil zum
unterschreiben einer Unterlassungserklärung gezwungen, so dass er Angst
hat wenn er noch mal sowas macht bestraft zu werden. Aus diesem Grund
hat er es abgelehnt für Herrn Irschik und mich noch mal eine Uhr zu
programmieren. Ich kann ihn ja verstehen, obwohl ich mit Sicherheit
einen Teufel tun würde und ihn zu verpeifen oder gar anzuzeigen.
Selbiges filt für Herrn Irschik, der für sich auch noch eine Uhr haben
möchte.

Derjenige der uns die Uhr programmiert, bekommt auch ein Exemplar von
Herrn Irschik als Dankeschön.

[H.Joachim S. (crazyhorse)]

Will ich haben, mach ich dir.

[Frank L. (huskyman112)]

Super ich werde sofort mit Herrn Irschik telefonieren. Was benötigst du
an Material dafür.?

[Frank L. (huskyman112)]

Hallo H.Joachim, habe gerade mit Peter Irschik gesprochen.Er braucht
dann deine Adresse, damit er die 3 Rheinturmuhren in Acyl 80 x 20 cm als
Paket an dich schicken kann.

Über die Kosten für den Microprozessor und die Led's usw. informiere
mich bitte damit ich und Herr Irschik dir das Geld für das Material
schicken.

Auf alle Fälle sieht das Teil "Hammermäßig" aus!!!!!!???

[H.Joachim S. (crazyhorse)]

Jetzt sag nicht, dass das mehr oder weniger nur das Foto ist? Zumindest
die LEDs sollten schon drin sein. Nehme ich zumindest an, wenn du sagst
vergossen?

[Thomas Malwinter (Gast)]

Frank L. schrieb:
> Herr Irschik, der Fotograf des Bildes hat früher zusammen mit einem
> Freund die Uhr zum Leben erweckt und mit LEDs versehen. Leider hat der
> Künstler der die echte Uhr erschaffen hat, ihn per Gerichtsurteil zum
> unterschreiben einer Unterlassungserklärung gezwungen, so dass er Angst
> hat wenn er noch mal sowas macht bestraft zu werden.

Jetzt hats erst "klick" gemacht! Der Künstler der die "echte" Uhr gebaut
hat war wohl "Horst H. Baumann"
https://de.wikipedia.org/wiki/Horst_H._Baumann

Und dieser "Horst H. Baumann" hat wohl den Fotograf "Irschik" verklagt,
weil er ein Turm fotografiert hat und dort in das Bild LEDs einbaute.

Sorry, aber "Horst H. Baumann" ist 1934 geboren und ich würde dir
empfehlen bis zu seinem natürlichen Ableben zu warten und dann das
Bild nochmals mit LEDs zu versehen.

[Der Andere (Gast)]

Dazu gabs hier doch schon mal einen Thread. Ich finde ihn nur gerade
nicht.

[Frank L. (huskyman112)]

Doch das habe ich aber in der Überschrift geschrieben, dass die Löcher
für die LED's noch  von gebohrt werden, und die LED's montiert werden
müssen. Das Bild ist vergossen. Die Löcher für die LEDs müssen noch von
hinten gebohrt werden.

Das ist wie ein normales Uhrwerk von hinten. Das Bild als solches,
kostet normalerweise 119 € in 80 mal 20 cm. Wie gesagt, du bekommst du
es dafür kostenlos.

[H.Joachim S. (crazyhorse)]

Jaja, aber "Foto in Acryl gegossen mit LEDs versehen" kann man
fehlinterpretieren
-ist mit LEDs versehen
-muss mit LEDs versehen werden

Es scheint dann wohl zweiteres der Fall zu sein und damit bin ich raus,
das ist ne Riesenfriemelei.
Sinnvoll wäre da ne Platine wo alles drauf ist. Ist ja nicht viel, aber
viel zu verdrahten.
Ich dachte es geht nur um die Software und die Hardware wäre fertig.
Software ist nichts anspruchsvolles, dauert aber dennoch etliche
Stunden. Das ist auch weit weg von lohnend. Das wäre aber egal, ich habe
jemanden in Düsseldorf, der sich darüber riesig freuen würde.

[Gs S. (gs-scarnight)]

Wenn ja schon eine Uhr existiert, welche Leds wurden da denn verwendet?
5mm? Wurden die Platte komplett durchbohrt und die Leds dann von hinten
eingebracht?

Die Programmierung ist da weniger ein Problem. Spontan würde ich mir
mehr sorgen bzgl. des sauberen Einsetzens der LEDs machen. Aber
crazyhorse hat Recht, die Verkabelung für 3 Uhren ist schon mit einigem
Aufwand verbunden.

[Frank L. (huskyman112)]

Nein er hat nicht den Fotografen verklagt, sondern sondern den Freund
weil er anscheinend auch selbst noch Fotos gedruckt hat und diese mit
LEDs versehen hat und dann verkauft hat. Die Uhr und den Turm darf jeder
fotografieren.

Herr Irschik hat selbst eine Firma und das Recht als Fotograf diese
Fotos so zu verschicken.

Der, der die LED Uhren damals für Herrn Irschik hat dieses wohl auf
eigene Faust gemacht
Ich habe Herrn Irschik nur gefragt, ob er mir auch so eine Uhr machen
könnte. Denn das es sowas gegeben hat, habe ich irgendwo im Internet
gelesen, und habe den Urheber und Rechteinhaber das Bildes Herrn Irschik
gefragt, ob er mein Bild auch als Uhr machen, und ihn dann gefragt ob er
mir sowas programmieren könnte.

[H.Joachim S. (crazyhorse)]

Wie gesagt - das Programmieren ist kein Problem.
Aber 62 Leds zu montieren und zu verdrahten (und das ganze 3mal) ist ne
fehleranfällige Sträflingsarbeit.

[Frank L. (huskyman112)]

Den Code, als solches gibt es ja schon und auch hier im Forum habe ich
gesehen existiert bereits ein Thread mit der aufmalten Zeichnung eine
Platine der Rheinturmuhr. Ich bin leider nur nicht in der Lage mir das
selbst zu obwohl ich sonst extrem gut am Computer bin. Aber da ich
Parkinson im vorletzten Stadium habe ist sowas zu stressig für mich und
zu anstrengend. Daher habe ich Euch gebeten mir das zu machen weil ich
sonst keine Chance habe und hier bei mir zu Hause im Umkreis auch keinen
kenne der mir das machen könnte.

[H.Joachim S. (crazyhorse)]

Frank L. schrieb:
> Den Code, als solches gibt es ja schon und auch hier im Forum habe ich
> gesehen existiert bereits ein Thread mit der aufmalten Zeichnung eine
> Platine der Rheinturmuhr.
Kenne ich nicht, aber ne "Zeichnung" ist noch lange keine
produktionsfähige Platine. Dazu kommt ein weiteres Problem: auf die
Länge (sagen wir mal Platine 60cm) führen kleinste Skalierungsfehler des
Fotos dazu, dass nichts mehr passt. Und die Platine neu zu layouten und
zu produzieren - hast du ne ungefähre Vorstellung wieviel Aufwand das
ist? Bestückung kommt auch noch drauf. Materialkosten kann man in der
Rechnung getrost vernachlässigen.
> Ich bin leider nur nicht in der Lage mir das
> selbst zu obwohl ich sonst extrem gut am Computer bin. Aber da ich
> Parkinson im vorletzten Stadium habe ist sowas zu stressig für mich und
> zu anstrengend.
Das tut mir leid für dich.
> Daher habe ich Euch gebeten mir das zu machen weil ich
> sonst keine Chance habe und hier bei mir zu Hause im Umkreis auch keinen
> kenne der mir das machen könnte.
Lässt sich in Fremdleistung nicht mal ansatzweise realisieren, nichtmal
bei gutem Willen als ein 1€-Job.

[Manfred (Gast)]

H.Joachim S. schrieb:
> Aber 62 Leds zu montieren und zu verdrahten (und das ganze 3mal) ist ne
fehleranfällige Sträflingsarbeit.

Das scheint mir auch mechanisch ziemlich heikel:
Franst das Foto aus, wenn man von hinten bohrt?
Werden sich benachbarte LEDs überstrahlen?
Wie befestigt man diese, wie sieht es im Falle einer Reparatur aus?

[Frank L. (huskyman112)]

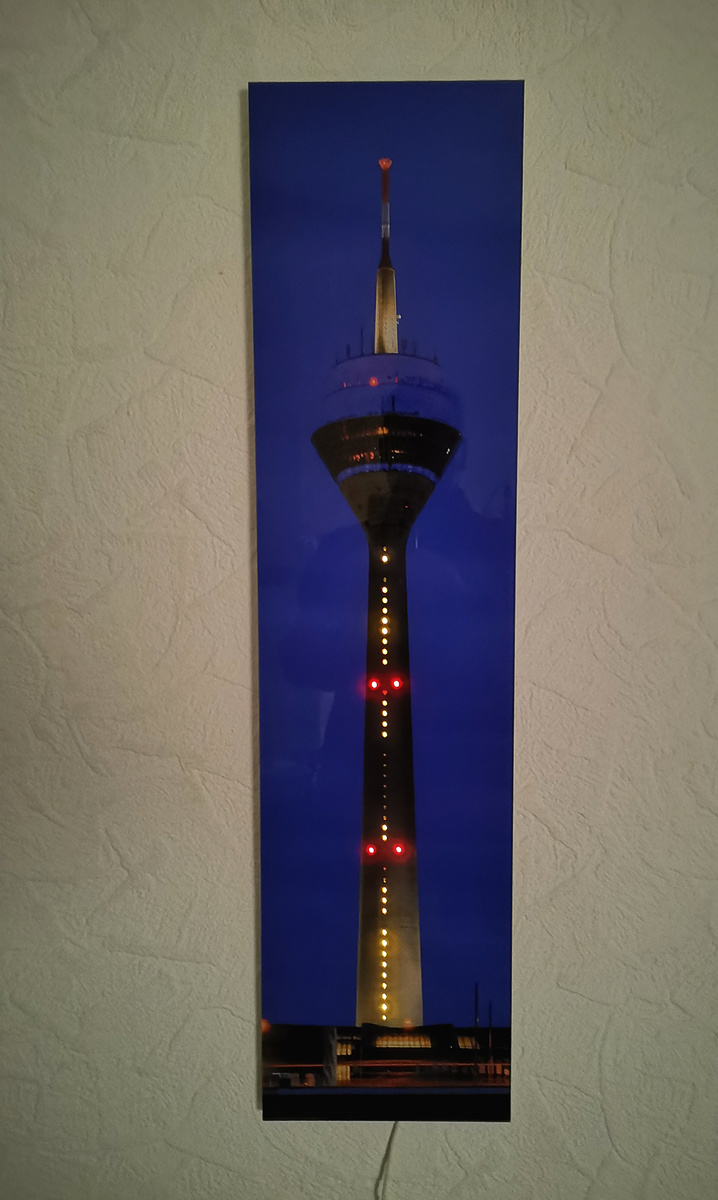

anbei die Aufnahme vom Rheinturm, mit der LED Uhr.
Die LED´s sind von hinten auf einer Platine, von der Bildseite aber
nicht durchgebohrt.

Das hat mir Herr Irschik gestern geschrieben

[Frank L. (huskyman112)]

Bin noch jetzt leider nicht mehr in der Lage aufgrund einer starken
Feige sondertage weil ich weiter zu antworten melde mich morgen wieder
wieder überlegt euch noch mal von mir alles weitermachen kann wäre ich
sehr dankbar dafür danke

[Gs S. (gs-scarnight)]

Sind die LEDs dann nur auf der Platine und leuchten durch das Acryl
sowie das ausgedruckte Bild durch oder wurde da von hinten in das Acryl
gebohrt? Bilder von der ausgebauten Uhr insbesondere der Rückseite wären
interessant, wie das ganze gelöst wurde.

Davon abgesehen sehe ich bei einer Platine aber auch das Problem, diese
in der benötigten Länge fertigen zu lassen und die bereits
angesprochenen Positionsabweichungen.

[Frank L. (huskyman112)]

Hallo zusammen und guten Morgen, ich werde Herrn Irschik bitten, mir
weitere Bilder zu schicken von hinten, um 1.) Um sehen zu können wie das
mit dem Platin gelöst ist. 2.) Ob die Led's auf der Platine moniert
sind. 3.) Sind Löcher von hinten in das Acryl gebohrt worden.

Ist das richtig, oder habt ihr noch weitere Fragen die ich an Herrn
Irschik weiterleiten kann.

Sorry, aber heute Morgen geht es mir deutlich besser, sodas ich euch für
weitere Fragen zur Verfügung stehe.

Nochmals die Bitte, ich selbst habe keine (**** Null****) Ahnung von
Mikroprozessor Programmierung. Deshalb bin ich auf Euch liebe Forum
Mitglieder angewiesen, und möchte euch noch mal auf das Herzlichste
bitten mir die Uhr für mich und Herrn Irschik zu programmieren, und die
Montage zu übernehmen.

Ich habe aber einen guten Freund der Elektromeister ist und vielleicht
mir die Platinen machen kann. Ich kann ihn heute Fragen. Dazu müsst ihr
mir aber genau sagen wie die Platine auszusehen hat.

Im übrigen sind die ersten 11 LED's (Bullaugen) nicht zu sehen. Die Uhr
beginnt also erst wirklich ab den 1. er Sekunde.

[Brummbär (Gast)]

Es gibt hier folgende "Probleme" zu lösen:

1. Montage der LEDs

Wie sind diese eingebaut?
Ist das Acryl komplett durchbohrt, stecken die LEDs halb drin oder nur
dahinter?

Damit die Löcher sauber in Flucht sind, wird eine entsprechend stabile
Bohrvorrichtung (Ständerbohrmaschine, CNC, Führung) gebraucht. Das Acryl
darf ja auch nicht zerkratzt werden.

2. Verkabelung

Reicht eine fliegende Verdrahtung => Job für jemanden der Ruhe und Zeit
hat.
Muss eine Platine entworfen und gefertigt werden? => Zeit und Kosten.

3. Programmierung

Ist hier recht schnell gemacht.
Arduino würde ausreichen.
Für die LEDs würden geschätzt 14 IOs benötigt.

PS: Ich habe keine Zeit und brauche auch keine solche Uhr.

[Stefan F. (Gast)]

Vor vielen Jahren hatte ich so eine Uhr mal gebaut. Als Mikrocontroller
verwendete ich einen AT89C2051, optional konnte man einen DCF-77
Empfänger anschließen.

Jemand anders hat dazu eine Platine entworfen, an welche die LEDs mit
Drähten angeschlossen werden: http://kreimo.com/side_turm_uhr.html

Wenn du das so nachbauen (lassen) willst, kannst ich Dir den Quelltext
vom Programm nachreichen. Ich glaube, ich hatte das damals in Assembler
programmiert. Heute Abend wenn ich zu hause bin, habe ich Zugriff auf
die archivierten Daten.

[Stefan F. (Gast)]

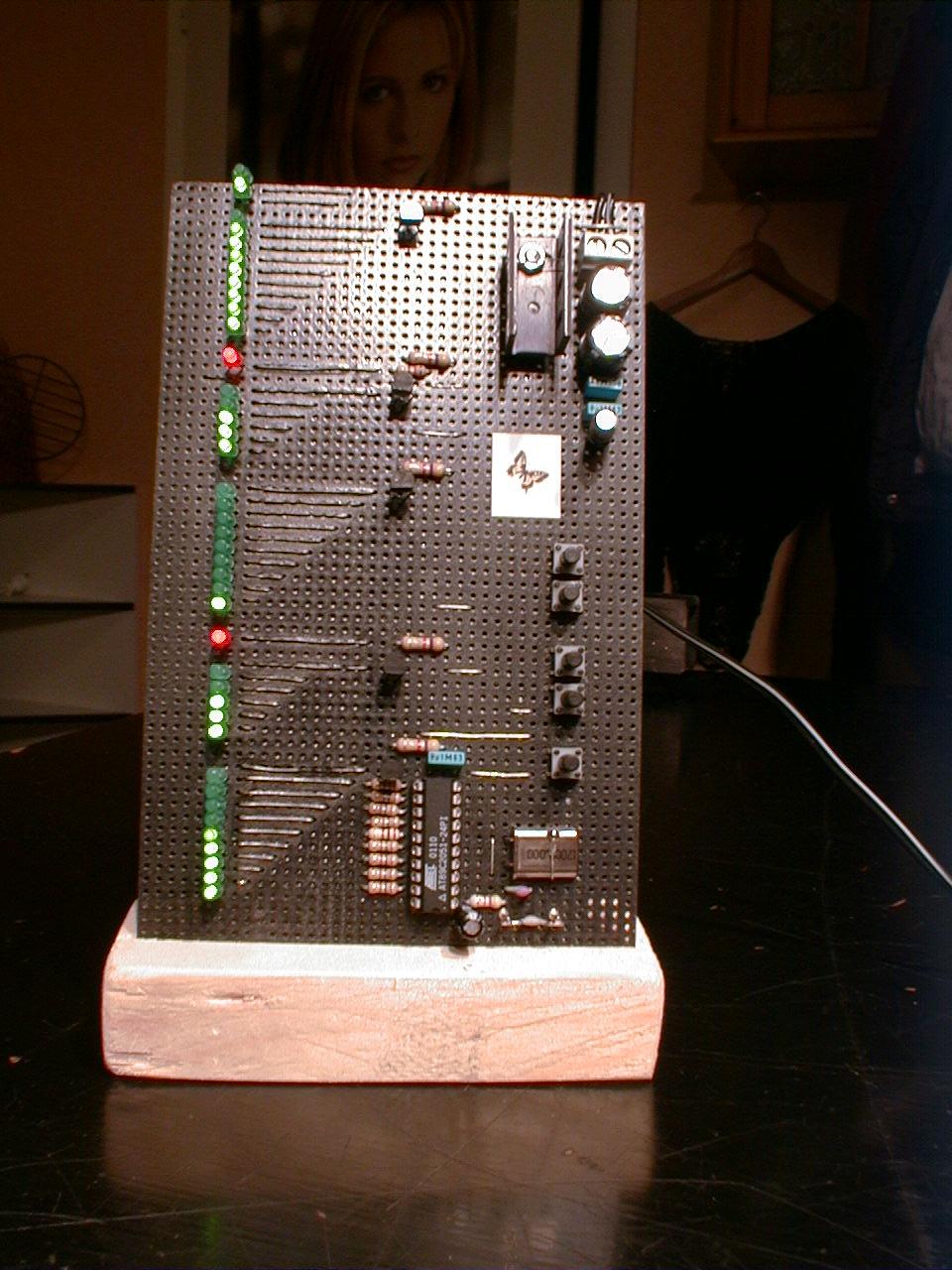

Anbei mein Quelltext und Schaltplan von 2002

[P. P. (Gast)]

Seit ein paar Jahren laufen zur vollen 10. Minute bunte Lauflichter
durch die Bullaugen am Rheinturm.

Es würde sich empfehlen, Neo-Leds WS2812 einzusetzen und zu
programmieren. Das spart auch einigen Aufwand beim Verkabeln.

Gruß aus Düsseldorf

[Stefan F. (Gast)]

Auf der Kölner Strasse in Bilk gibt es einen Stempel-Laden mit schönen
Rheinturm-Uhr Modellen und Bildern im Schaufenster. Teilweise sogar mit
dem neuen bunten Lauflicht. Du kannst dort vielleicht die fertige
Elektronik kaufen.

[H.Joachim S. (crazyhorse)]

@Stefanus: was hängt denn da für neckisches Teil auf dem Bügel??

[Stefan F. (Gast)]

H.Joachim S. schrieb:
> @Stefanus: was hängt denn da für neckisches Teil auf dem Bügel??

Da bin ich überfragt, kann mich nicht mehr dran erinnern.

[P. P. (Gast)]

H.Joachim S. schrieb:
> @Stefanus: was hängt denn da für neckisches Teil auf dem Bügel??

selbstgebauter Mankini ?

[:-) (Gast)]

Den Verdrahtungsaufwand für die LEDs würde ich mir komplett sparen und
stattdessen Kunststoff Lichtleiter verwenden. Wenn nötig mehrere pro
Leuchtpunkt.

[huskyman112 (Gast)]

Hallo Stefanus, sorry das ich mich bisher nicht gemeldet habe, aber mir
ging es heute von 11 h bis 20 ziemlich beschissen. Hatte heute
Nachmittag auch noch mal meinem Vorstandskollegen im Heimatverein (ist
selbständiger Elektromeister) sagt mir, das er wirklich keine Zeit hätte
nächsten 3-4 Monate mir die Platinen zu erstellen. Habe mit Herrn
Irschik gesprochen,er wird noch ein schwarz-weißes Exemplar als
Schablone zum bohren der Löcher für die LED's ausdrucken. Werde
versucheņ eine Firma zu finden mir die Platine erstellen kann. Bräuchte
da nur noch jemanden der mir die Platine montieren kann.

Habe ich gelesen, Stefanus mit dem Laden in Köln-Bilk. Werde morgen mal
da anrufen und fragen.

[Falk B. (falk)]

huskyman112 schrieb:
> Hallo Stefanus, sorry das ich mich bisher nicht gemeldet habe, aber mir
> ging es heute von 11 h bis 20 ziemlich beschissen. Hatte heute
> Nachmittag auch noch mal meinem Vorstandskollegen im Heimatverein (ist
> selbständiger Elektromeister) sagt mir, das er wirklich keine Zeit hätte
> nächsten 3-4 Monate mir die Platinen zu erstellen. Habe mit Herrn
> Irschik gesprochen,er wird noch ein schwarz-weißes Exemplar als
> Schablone zum bohren der Löcher für die LED's ausdrucken. Werde
> versucheņ eine Firma zu finden mir die Platine erstellen kann.

Mensch Meier bist du hyperaktiv und nervös! Das wird ja eine schöne
Zusammenarbeit ;-)

Du braucht an Hardware fast NICHTs neu bauen. Nimm einen ArduinoMEGA,
der hat ausreichend IOs. Dort kannst du die LEDs direkt ansteuern. Nimm
Ultrahelle, die erblinden dich schon mit 1mA. Den Kram bastelt man an
einem schönen Sonntag komplett fertig. Arduino, Stiftleisten,
Widerstände, LEDs, Litze.

> Bräuchte
> da nur noch jemanden der mir die Platine montieren kann.

Was machst du bei der Veranstaltung eigentlich selber? Oder suchst du
einfach nur ein paar Lakaien?

[H.Joachim S. (crazyhorse)]

huskyman112 schrieb:
> Köln-Bilk

Der ist gut :-)

[nachtmix (Gast)]

Thomas Malwinter schrieb:
> Horst H. Baumann" ist 1934 geboren und ich würde dir
> empfehlen bis zu seinem natürlichen Ableben zu warten und dann das
> Bild nochmals mit LEDs zu versehen.

Das wird nichts nützen, denn dann verklagen ihn eben die Erben.
Das Urheberrecht gilt noch für 80 Jahre nach dem Tode des Künstlers.

[Jemin K. (jkam)]

Warum will man eigentlich sowas hässliches? Findet Ihr das hübsch???

[Stefan F. (Gast)]

huskyman112 schrieb:
> Habe ich gelesen, Stefanus mit dem Laden in Köln-Bilk. Werde morgen mal
> da anrufen und fragen.

Kölner Straße im Stadtteil Düsseldorf-Bilk.

Nicht in Köln!

> Bräuchte da nur noch jemanden der mir die Platine montieren kann.

Frage mal in dem Laden nach. Vielleicht hat der Bastler der dort die
Uhren baut Interesse daran, deine fertig zu stellen. Das nötige Know-How
und gutes Werkzeug hat er offensichtlich.

[H.Joachim S. (crazyhorse)]

huskyman112 schrieb:
> er wird noch ein schwarz-weißes Exemplar als
> Schablone zum bohren der Löcher für die LED's ausdrucken

Mann, werde wach. Das ist ziemlich illusorisch nach einer
Papierschablone zu bohren. Vielleicht bin ich überempfindlich, aber in
so einer Reihe sehen schon 1..2/10mm Versatz richtig mies aus. Ein Foto
ist keine sinnvolle Bohrvorlage, mit Passerkreuz in der Mitte bekommt
man es auch per Handbohrung hin. Bei 3 Stk aber auch schon wieder Mist,
da wird das eine oder andere Teil in der Ausschusskiste landen.
Da braucht man Maschinendaten (oder ne Masszeichnung, das geht mit wenig
Aufwand, wenn die Zeichnung mit der Realität übereinstimmt) um das Teil
CNC zu bohren.

[Stefan F. (Gast)]

H.Joachim S. schrieb:
> Mann, werde wach.

Lass ihn seine Erfahrungen doch selbst machen. Es passiert ja nichts
schlimmes.

[huskyman112 (Gast)]

Hallo zusammen und guten morgen, wenn man euch hört muss das alles sehr
kompliziert sein.

Dem ist aber nicht so, ich habe mittlerweile im internet eine Seite
gefunden wo die Rheinturmuhr mit einem LED Stripe WS2812 gelb/rot/weis
realisiert wird. Diesen LED Stripe gibt es in Meterware für knapp 20
Euro  wo kaufen kaufen. Und es wird sehr gut beschrieben, sodas selbst
einer wie ich, der absolut noch nicht oder nie etwas mit Elektrik oder
ähnliches zu tun gehabt, hat das verstehen kann, und sich es jetzt sogar
selbst zubraut das Ding zu realisieren.

www.hjberndt.de/soft/rtcws2812.html

[huskyman112 (Gast)]

Hallo zusammen und guten morgen, wenn man euch hört muss das alles sehr
kompliziert sein.

Dem ist aber nicht so, ich habe mittlerweile im internet eine Seite
gefunden wo die Rheinturmuhr mit einem LED Stripe WS2812 gelb/rot/weis
realisiert wird. Diesen LED Stripe gibt es in Meterware für knapp 20
Euro  wo kaufen kaufen. Und es wird sehr gut beschrieben, sodas selbst
einer wie ich, der absolut noch nicht oder nie etwas mit Elektrik oder
ähnliches zu tun gehabt, hat das verstehen kann, und sich es jetzt sogar
selbst zubraut das Ding zu realisieren.

www.hjberndt.de/soft/rtcws2812.html

Trotzdem vielen Dank für deine Bemühungen Stephanus

[Kastanie (Gast)]

huskyman112 schrieb:
> Hallo zusammen und guten morgen, wenn man euch hört muss das alles sehr
> kompliziert sein.

Du irrst.
Dass das von der eltronischen Seite kompliziert sein soll hat hier
niemand behauptet.
Knackpunkt ist die mechanische Verarbeitung und Präzision.
Dsa will sich keiner einfach so antun.

[Wolfgang (Gast)]

Gs S. schrieb:
> Davon abgesehen sehe ich bei einer Platine aber auch das Problem, diese
> in der benötigten Länge fertigen zu lassen und die bereits
> angesprochenen Positionsabweichungen.

Soetwas in einer Platine zu fertigen, ist wegen Maßhaltigkeit und ggf.
Fertigung/Versand nicht unbedingt anzuraten.
Deutlich fehlertoleranter und handlicher ist die Aufteilung in mehrere
Platinen, die über gewinkelte Stift/Buchsenleisten einfach verbunden
werden können.

[Bernd (Gast)]

Moin,
die Uhr gab's 1998 schon bei Elektor mit entspr. Platine

https://www.elektormagazine.de/magazine/elektor-200001/851

als Wecker.
Gruß. Bernd

[Karl K. (karl2go)]

Thomas Malwinter schrieb:
> Sorry, aber "Horst H. Baumann" ist 1934 geboren und ich würde dir
> empfehlen bis zu seinem natürlichen Ableben zu warten

Plus 70 Jahre.

Du als Ing. hast natürlich den Bonus der "Künstler" nicht auf dem
Schirm, wo Erben oder "Verwerter" noch 70 Jahre nach dem Tod des
"Künstlers" noch abkassieren.

[Karl K. (karl2go)]

H.Joachim S. schrieb:
> Aber 62 Leds zu montieren und zu verdrahten (und das ganze 3mal) ist ne
> fehleranfällige Sträflingsarbeit.

Ach komm, jetzt übertreib mal nicht.

Die "Uhr" läßt sich doch prima in mehrere Segmente teilen, auf die
Segmente SMD-LED gelötet und per Flachbandkabel verbunden. Damit lassen
sich Maßabweichungen ausgleichen.

Viel unschöner finde ich, dass die Uhr so fotografiert ist, dass nicht
alle Segmente leuchten, also die Lichtpunkte ungleich ausgeleuchtet
sind. Damit kann man nicht einfach von hinten durchstrahlen, sondern
muss eigentlich die Löcher für die Lichtpunkte ausstanzen - und da ist
"in Acryl" schon wieder Mist.

[H.Joachim S. (crazyhorse)]

huskyman112 schrieb:
> Diesen LED Stripe gibt es in Meterware für knapp 20
> Euro

Das wäre eine sehr gute und einfache Lösung. Aber eher habe ich nen
Sechser im Lotto obwohl ich gar nicht spiele als das das Rastermass zum
fertigen Foto passt.
Aber das wäre ein guter Ansatz: falls möglich, das Foto entsprechend
skalieren.

[Alex (Gast)]

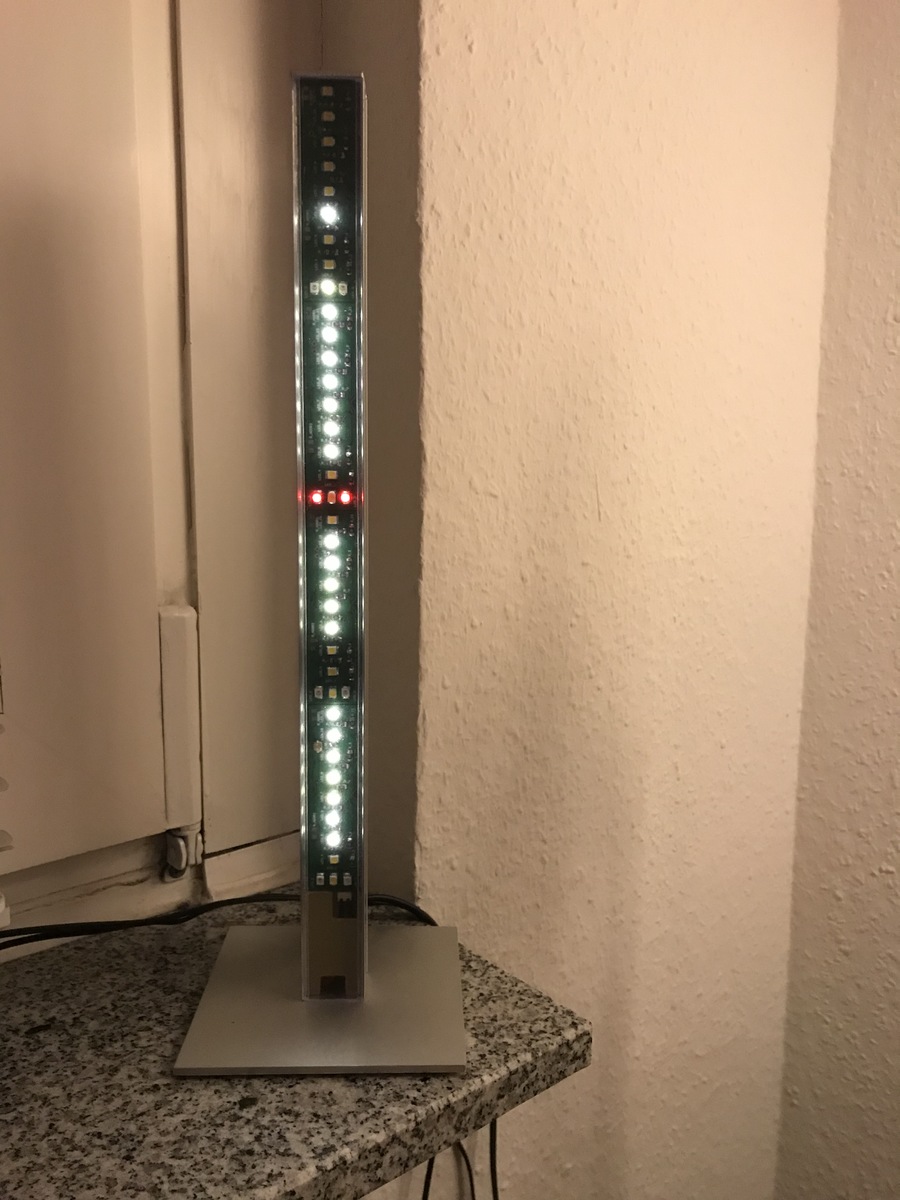

Das ist meine Variante der Uhr. Sie besteht aus 4 gleichen Modulen die
man konfigurieren kann und sich dann per I2C unterhalten. Steckt man 6
Module, dann kann man auch die Sekunden anzeigen lassen.

Steckt man 3 kann man die auch als Temperaturanzeige konfigurieren. Dann
muss man nur ein paar blaue LEDs statt der roten für plus und minus
einölten.

Leider hab ich das mit der Ganggenauigkeit bis heute nicht hingebogen
bekommen. Ablesefähigkeit reicht auch maximal für den Schreibtisch.

Bedienung erfolgt über einen Knopf auf der Rückseite.

Irgendwann muss ich das nochmal ganz von vorn entwickeln.

[Wolfgang (Gast)]

Alex schrieb:
> Leider hab ich das mit der Ganggenauigkeit bis heute nicht hingebogen
> bekommen.

Dann hast du ein Problem mit deiner Taktfrequenz.
RTC-Baustein, Empfänger für DCF77 oder GPS, Taktausgleich wäre Lösungen,
die einem spontan einfallen.
Beitrag "Die genaue Sekunde / RTC"

[Stefan F. (Gast)]

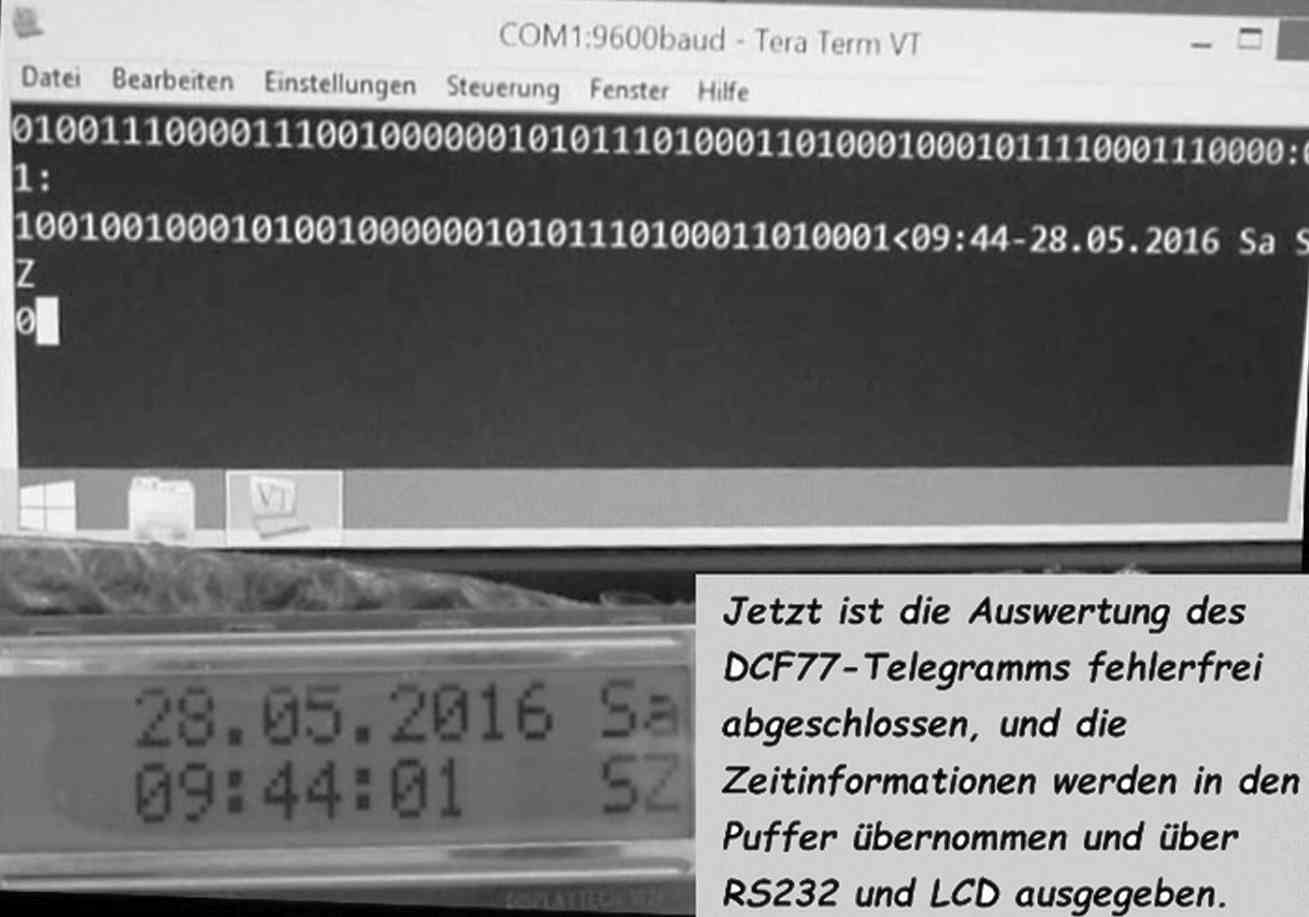

Ich hatte bei meiner die DCF Funktionen später hinzugefügt, dann aber
doch nicht verwendet weil damals im Büro der Empfang schlecht war. Ich
habe am Quarz einen Kondensator durch einen 200pF Trimm-Kondensator
ersetzt und jeden Monat die Einstellung verändert bis es genau passte.
Diesen habe ich dann als festen Wert eingelötet.

[Alex (Gast)]

Bei meiner habe ich einen Quarz verwendet, doch das abgleichen klappt
noch nicht so ganz. Irgendwo ist da noch ein Denkfehler oder Fehler in
der Umsetzung.

Gleichzeitig macht die Uhr aber noch der Anzeige dimmen. Die Taster sind
ordentlich entprellt.

Die Anzeige wird auch in 64Bit zwischengespeichert. Damit lässt sich
auch die Animation zu bestimmten Uhrzeiten realisieren. Alle 10min wird
die Uhrzeit flüssig nach oben rausgeschoben und die neue Uhrzeit
reingeschoben.

[huskyman112 (Gast)]

www.hjberndt.de/soft/rtcws2812.html

[Ach Du grüne Neune (Gast)]

Stefanus F. schrieb:
> Ich
> habe am Quarz einen Kondensator durch einen 200pF Trimm-Kondensator
> ersetzt und jeden Monat die Einstellung verändert bis es genau passte.
> Diesen habe ich dann als festen Wert eingelötet.

Ich habe bei meinem Quarz (4,194304 MHz) noch einen 47pF Trimmer drin
gelassen, falls sich die Resonanzfrequenz in den nächsten 10 Jahren
durch atomaren Massenabwurf erhöht.

[Wolfgang (Gast)]

Brummbär schrieb:
> Für die LEDs würden geschätzt 14 IOs benötigt.

Oder ein DIO bei Verwendung der WS2812 ...

[Teo D. (teoderix)]

Weil hier schon mal die WS2812B erwähnt wurden, möch ich hier mal das
Augenmerk auf die WS2813 Reihe lenken. Die C u. D Varianten ziehen nur
max 5mA je Farbe und eignen sich daher besser für Deko-Objekte.

https://www.google.de/url?sa=t&rct=j&q=&esrc=s&source=web&cd=1&cad=rja&uact=8&ved=2ahUKEwjD1ei3tfXgAhUvpYsKHSiqAuwQFjAAegQICRAC&url=http%3A%2F%2Fwww.world-semi.com%2FDownLoadFile%2F136&usg=AOvVaw1M8FP0u7mpeBEBw3ubRVtZ

[Frank L. (huskyman112)]

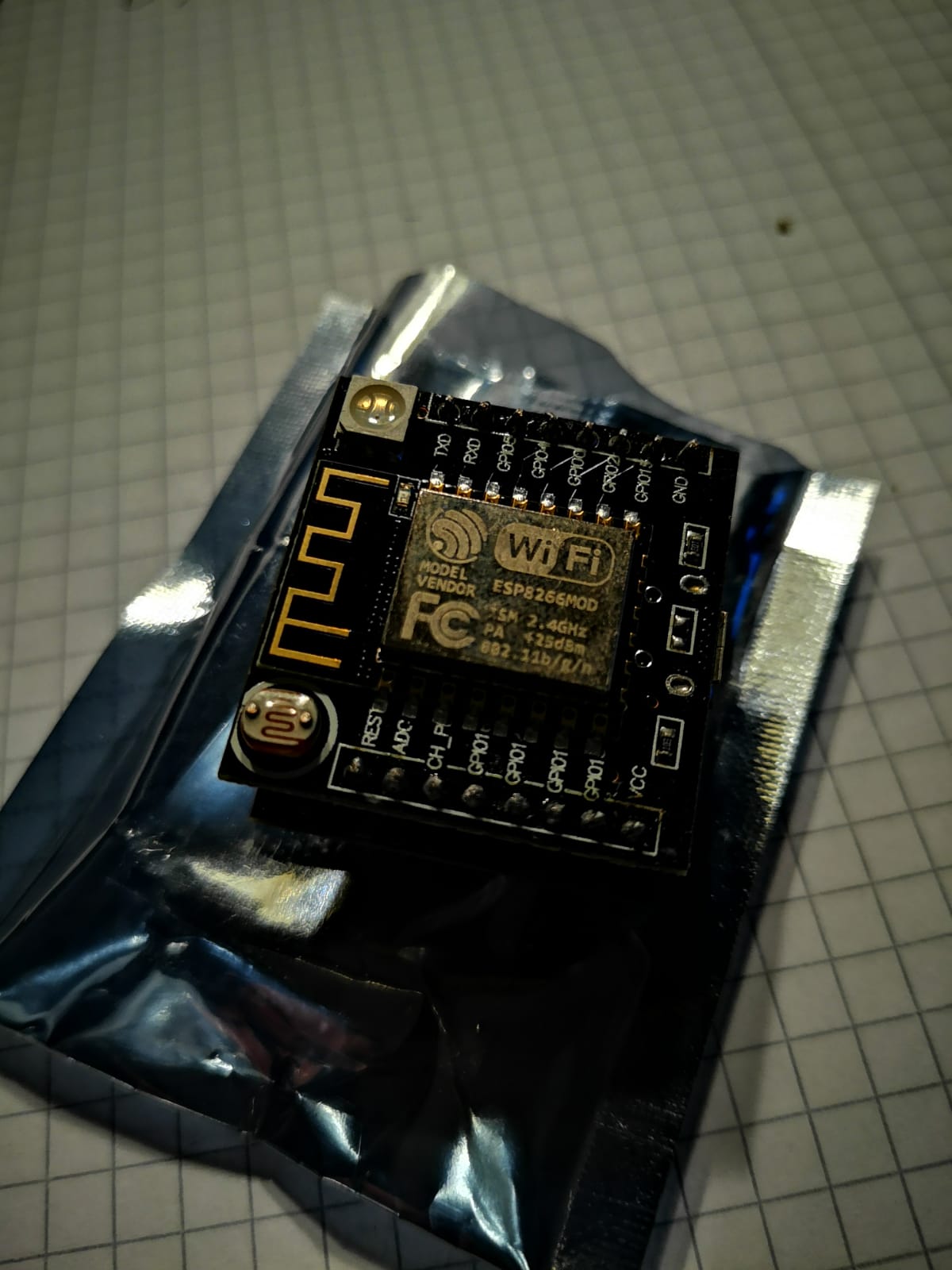

http://hjberndt.de/soft/rtcws2812ESPbasic.html

Hallo und guten Tag, ich habe im Internet eine Adresse gefunden,(siehe
Link) bei den kein Ardinio mehr programmiert werden muss.

WLAN Rheinturmuhr mit 40 Zeilen ESP8266BASIC
NeoPixel/WS2812-Uhr: Ansteuerung und Synchonisation auf die bequeme Art.

[Manuel (Gast)]

Es wurde dir doch schon gesagt: Die Software ist nicht das Problem. Das
Problem ist die mechanische Seite.

[Frank L. (huskyman112)]

Ach so, ich habe von Herrn Irschik den Durchmesser der LEDs bekommen und
die exakte Länge des Turms, sodass ich mir bereits eine genaue
Bohr-Schablone erstellt habe aus Holz, und in die ich bereits die Löcher
für die LEDs gebohrt habe im exakten Abstand. Diese lasse ich mir von
einem Freund der eine Brennschneid Firma besitzt, noch als 1:1 Kopie aus
Metall erstellen. Diese Bohrschablone aus Metall lege ich dann von
hinten auf die auf das Bild, befestige sie dann richtig und schon kann
ich mit einer guten Bohrmaschine mit Abstandshalter, den Abstand
einstellen und mir die Löcher dann bohren.

[Stefan F. (Gast)]

Frank L. schrieb:
> bei den kein Ardinio mehr programmiert werden muss.

Wie bekommst du das Programm dann in den Chip?

Die ESP Chips werden je nach Händler entweder mit
AT-Kommando-Interpreter oder mit LUA-Interpreter geliefert. Den Basic
Interpreter musst du erst besorgen und manuell installieren. Das ist
keineswegs einfacher, als die Arduino IDE zu installieren und zu
benutzen. Denn einfacher als Arduino gibt es nichts.

Der ESP tut sich schwer, saubere Steuersignale zu erzeugen. Von den
Neopixeln gibt es viele Varianten, deren Signale sich im Timing und den
Pegeln geringfügig unterscheiden. Das provoziert Probleme. Google
einfach mal nach "ESP8266 WS2812" dann wirst du das sehen. Ich kann Dir
das nur empfehlen, wenn du Lust dazu hast, sowohl die Programmierung als
auch die Elektronik tiefer kennen zu lernen. Für Anfänger ist das aber
ein schwieriges Terrain, falls es nicht zufällig auf Anhieb klappt.

In diesem Basic Programm fehlt etwas ganz wichtiges: Man kann die
Uhrzeit nicht einstellen! Ich würde keine Uhr haben wollen, die vom
Internet Router abhängt. Bedenke auch, dass die RTC in diesem Chip sehr
ungenau ist, eine fortlaufende Synchronisierung mit dem Internet wird
nötig sein. Mir wäre das zu doof.

Es wird sicher auch kompliziert, diese LED Streifen so zu montieren,
dass es gut aussieht. Du wolltest sicher normale LED's durch gebohrte
Löcher stecken, das geht mit diesen Streifen aber nicht.

Zugegeben, die Verdrahtung einzelner LEDs ist eine Fleißarbeit, aber
auch für Ahnungslose zu bewerkstelligen, wenn man sich konzentriert.
Meine Kinder (Sohn und Tochter) haben solche Lötarbeiten im Alter von 8
Jahren hinbekommen.

Ich habe Dir bereits fertige Firmware für den 89C2051 gegeben, und es
gibt weitere Projekte im Netz wo du die Firmware ebenfalls fertig dabei
hast. Du musst sie nur in den jeweiligen Mikrocontroller übertragen. Das
ist wesentlich einfacher, als dieses Projekt mit dem ESP8266.

Was du allerdings in jedem Fall brauchst ist ein Programmieradapter
passend zum Mikrocontroller.

[Schlumpf (Gast)]

Frank L. schrieb:
> Ach so, ich habe von Herrn Irschik den Durchmesser der LEDs bekommen und
> die exakte Länge des Turms, sodass ich mir bereits eine genaue
> Bohr-Schablone erstellt habe aus Holz

Du hast also die Durchmesser der LEDs bekommen, die Herr Irschik
verwendet. Aber du willst eigentlich ganz andere LEDs verwenden.
Und dann hast du dir eine Schablone aus Holz gemacht, mit vermutlich
exakt den Durchmessern der LEDs, die du dann in Metall übertragen lässt.
Und mit dieser Schablone, auf der die Mittelpunkte der Löcher nicht mehr
vorhanden sind, bohrst du dann exakt die Löcher ins Acryl?
Das ist jetzt nicht dein Ernst, oder?

[H.Joachim S. (crazyhorse)]

Metallbohrschablone ist doch schon ein guter Ansatz für ne Kleinstserie.
Es erschliesst sich mir aber nicht, wofür du die handgeschätzte
Holzschablone brauchst und was der Metallverarbeiter damit will? Bohrt
der dann durchs Holz ins Blech??
Miss das Foto ordentlich aus und gib dem Metaller ne Datei, idealerweise
dxf, das können alle und ab auf den Laserschneidtisch, das brutzelt der
in 1min raus.

[Msd (Gast)]

Frank L. schrieb:
> Bin noch jetzt leider nicht mehr in der Lage aufgrund einer starken
> Feige sondertage weil ich weiter zu antworten melde mich morgen wieder
> wieder überlegt euch noch mal von mir alles weitermachen kann wäre ich
> sehr dankbar dafür danke

Hoffe die Feige hat dir richtig das Hirn durchgenuddelt, ansonsten ist
das Geschreibsel ja überhaupt nicht zu entwirren.

[Crazy Harry (crazy_h)]

Wie dick ist denn die Platte und liegt das Foto genau in der Mitte?

[Schlumpf (Gast)]

H.Joachim S. schrieb:
> Metallbohrschablone ist doch schon ein guter Ansatz für ne Kleinstserie

War die Rede von ner Kleinstserie?
Ich dachte, es geht um zwei Exemplare.

Bohrschablone halt ich insofern für nicht gut, da einem je nach
Durchmesser und Blechdicke entweder der Bohrer davon läuft, oder die
Schablone beschädigt.

Ich würde ne Folie auf die Front fixieren, die Positionen (Mittelpunkte
der LEDs übertragen)und dann die Folie auf die Rückseite fixieren und
durch die Folie ankörnen

[huskyman112 (Gast)]

Seien Sie froh das Sie die Krankheit, die dafür sorgt das ich teilweise
nicht mehr schreiben kann, und dann nur noch über Sprachsteuerung
diktieren kann. Und die Sprachsteuerung versteht auch nicht alles,
sodass anstatt ++++++ Parkinson (im 4 von 5 möglichen Stadien)++++++
dann "Feige" rauskommt. Denn wenn ich gerade so richtig mit den Symtomen
der "Parkinson" zu kämpfen habe, bin fast nicht mehr in der Lage mich zu
bewegen!!!!!!

Das nur mal am Rande!!! bezüglich Gehirn durchgenudelt.......

Ihr Frank Lipke

[Tim T. (tim_taylor)]

Und die Fähigkeit seinen Text vor dem Versenden Korrektur zu lesen ist
auch davon betroffen?

[Stefan F. (Gast)]

Tim T. schrieb:
> Und die Fähigkeit seinen Text vor dem Versenden Korrektur zu lesen ist
> auch davon betroffen?

Das war der Moment, wo man (auch du) hätte aufhören sollen.

[Klaus R. (klaus2)]

Back 2 topic pls. Ich bin fazsiniert wieviele Nachbauten der RTU schon
existieren oder sogar nachbaubar / erwerbbar sind...

Klaus.

[Karl K. (karl2go)]

Klaus R. schrieb:
> Ich bin fazsiniert wieviele Nachbauten der RTU schon
> existieren oder sogar nachbaubar / erwerbbar sind...

Ich auch, vor allem weil es weder ästhetisch noch funktional ist.

Vertikale Ablesung ist zumindest im mitteleuropäischen Kulturkreis
weniger intuitiv zu erfassen als horizontale.

Die Erfassung von Mengen macht das Gehirn bis zu 6 Einheiten automatisch
(deswegen 5er-Strichliste, römische Ziffern), darüber unterteilt es in
Gruppen zu je <= 6, oder zählt ab. Eine 9 durch 9 Punkte darzustellen
führt also immer dazu, dass das nicht spontan erfasst wird, sondern
abgezählt werden muss.

[Stefan F. (Gast)]

Karl K. schrieb:
> Eine 9 durch 9 Punkte darzustellen
> führt also immer dazu, dass das nicht spontan erfasst wird, sondern
> abgezählt werden muss.

Stimmt, so geht mir das immer bei den Mahjong Steinen. Schlimmer sind
für mich aber die Chinesischen Zahlen, die kann ich teilweise noch
schlechter auseinander halten.

[H.Joachim S. (crazyhorse)]

Das macht ja in meinen Augen den Reiz aus. Man muss es sozusagen
dekodieren und bekommt dann ein Ergebnis. Denk doch nicht dass
irgendjemand auf den Turm schaut, weil er tatsächlich die Zeit wissen
will.

[Stefan F. (Gast)]

H.Joachim S. schrieb:
> Das macht ja in meinen Augen den Reiz aus

Frage mal unsere Kinder. Wenn da kein Bluetooth dran ist oder wenigstens
ein Apple Logo, dann ist es uninteressant.

[Klaus R. (klaus2)]

...das Bild ist schön und es ist nerdig - brauchen tut man das sicher
nicht, aber an einer entsprechenden Wand entfaltet es seine Wirkung auf
den Betrachter (und mit WS2813 kann man dem ja noch mehr Leben
einhauchen). Suum cuique.

Klaus.

[Thomas (Gast)]

Frank L. schrieb:
> sodass ich mir bereits eine genaue Bohr-Schablone erstellt habe aus
> Holz, und in die ich bereits die Löcher für die LEDs gebohrt habe im
> exakten Abstand

Dann zeig mal ein Foto deiner Schablone...
Weil ich glaub inzwischen kein Wort mehr. Dazu passt auch:

> Herr Irschik
und
> Acyl 80 x 20 cm

Kann es sein dass hier jemand Suchmaschinenoptimierung betreibt?

[Frank L. (huskyman112)]

http://hjberndt.de/soft/rtcws2812ESPbasic.html

Hallo zusammen und guten Abend, der Hyperaktive  hat zusammen mit dem
Fotografen des Bildes,  die Rheinturmuhr fast fertig. Die Uhr lief auch
schon mal aber es gibt da wohl noch ein paar Probleme mit der
Programierung.

Herr Irschik schickt mir gleich eine Schilderung des Problems mit
einigen Bildern der ansonten fertigen Uhr.

Könntet ihr mir/uns dabei helfen ich wäre euch außerordentlich dankbar,
wenn ihr die ihr nun mal alle in irgendeiner Form zu Experten geworden
seit, uns bei den letzten "Problemchen" helfen könntet.

Mit ganz lieben und hoffnungsvollen Grüßen von Huskyman112 (Frank Lipke)

[Stefan F. (Gast)]

Wenn du Fragen zu dem Programm hast, solltest du dich als erstes an den
Autor wenden. Seine Kontaktdaten hat er ja veröffentlicht.

[Thomas W. (thomas_v2)]

Und Horst H. Baumann ist wohl vorletzte Woche verstorben. Ruhe er in
Frieden, aber das ursprüngliche Problem sollte damit doch gelöst sein.

[Thomas (Gast) (Gast)]

Thomas Malwinter schrieb:
> Sorry, aber "Horst H. Baumann" ist 1934 geboren und ich würde dir
> empfehlen bis zu seinem natürlichen Ableben zu warten und dann das
> Bild nochmals mit LEDs zu versehen.

Was inzwischen wohl auch passiert ist...

https://de.wikipedia.org/wiki/Horst_H._Baumann
https://rp-online.de/kultur/horst-h-baumann-der-entwickler-der-uhr-am-rheinturm-gestorben_aid-39103651

[Rufus Τ. F. (rufus)]

Das Urheberrecht erlischt 70 Jahre nach dem Tod des Urhebers -
Gemeinfrei ist das betreffende Ding also ab 1. Januar 2090.

[Karl K. (karl2go)]

Rufus Τ. F. schrieb:
> Das Urheberrecht erlischt 70 Jahre nach dem Tod des Urhebers

In diesem Fall darf man auch von Uhrheberrecht sprechen...

[Frank L. (huskyman112)]

Die Idee mit der Uhr, kam mir als riesen große Wanduhr 2,50 x 80 cm, die
ich im Internet gesehen hatte.Ich habe mich dann für die mittlere Größe
von 80 x 20 cm zum Preis von 115 € entschieden, und habe den Fotografen
Peter Irschik aus Düsseldorf der das Foto gemacht, und auch das riessen
Modell des Turm was ich gesehen hatte, mal für ein Düsseldorfer
Kaufhaus gemacht hatte angerufen und ihn gefragt, ob er mir auch so eine
Uhr machen könnte. Das war vor ca. einem Jahr. Das Problem bestand, das
derjenige , der ihm damals die Uhren programmiert hat, vom  Künstler und
Architekt der Uhr der weltberühmten Uhr, dem Architekten Horst Baumann
aus Düsseldorf mittels Urheberrechts Klage untersagt war (Er hatte ohne
Genehmigung eine eigene Version des Modells der Rheinturmuhr entworfen
und gebaut und vertrieben. Also hat sich Herr Irschik mit Herrn Baumann
getroffen, und im von mir und meinem Wunsch erzählt. Herr Baumann, hatte
nichts dagegen, und Herrn eine Lizenz erteilt. Daraufhin hat Herr
Irschik sich selbst ans Werk gemacht, und zusammen mit    +++ Eurer +++
(Vielen lieben Dank!) +++,   meiner Hilfe alles nötigen Infos und
Material zusammengetragen um die Uhr herzustellen. Wahrscheinlich
nächstes Wochenende wird Herr Irschik, wenn ihr uns    +++ nochmal
helfen würdet +++,    die letzten Probleme aus der Welt geschaffen
haben, und die Uhr einem letzten Check unterziehen, und ich fahre dan
mit einem Freund nach Köln, wo wir uns dann in einem Restaurant treffen
wollen. Dort wird die Fertigstellung des gefühlt direkt hinter dem
Berliner Flughafen anzusiedelnden Projekts mit einem gemeinsamen Essen
zum Abschluss bringen und zu begießen. Denn entgegen der bisherigen
Planungen, wird Herr Irschik keine weiteren Modelle des Rheinturms mit
eingefügten LED's mehr produzieren.

[Frank L. (huskyman112)]

*Das Problem was Herr Irschik hat ist, das System kein Signal annimmt.*
Könntet ihr mal drüber schauen.

Ich frage ihn nochmal die und wo er den Code usw. eingegeben hat. Normal
sagte er mir, da er genaustens nach dem Plan und den des Autors Herrn
H.J.Berndt gearbeitet! Allerdings sind wir beide """absolute Laien""" in
Bezug auf "Microelektronik" im Gegensatz von Euch, und """ Ich """ bitte
Euch inständig uns zu helfen.

[Thomas (Gast)]

Versteh ich nicht das Bild was du gezeigt hast zeigt doch eine
funktionierende Uhr.
Oder was genau soll das Bild darstellen? Ein Haufen LEDs die irgendwas
anzeigen?

Thomas

[Stefan F. (Gast)]

Frank L. schrieb:
> Super lange Sätze

Dein Beitrag war echt schwer zu verstehen. Redest du auch so, wie du
schreibst (ohne Punkt)?

> Ich frage ihn nochmal die und wo er den Code usw. eingegeben hat.
> Normal sagte er mir, da er genaustens nach dem Plan und den des
> Autors Herrn H.J.Berndt gearbeitet!

Ich bin jetzt nicht sicher, hast du damit um Hilfe gebeten? Wie lautet
denn die Frage?

Thomas schrieb:
> Versteh ich nicht das Bild was du gezeigt hast zeigt doch eine
> funktionierende Uhr. Oder was genau soll das Bild darstellen?

Ich bin ebenso verwirrt.

[Thomas (Gast)]

Und was noch viel lustiger ist: Das Bild ist ja noch genau das gleiche
wie in der Eröffnungspost von dir..   kann es sein dass du gar nichts
hast?

Thomas

[Frank L. (huskyman112)]

Hallo Stefan, nein normalerweise nicht.

Das war eine Bitte und zu helfen. Und ich finde die Reaktionen einiger
hier im Forum unmöglich. Man sollte sich vielleicht erstmal Gedanken
machen darüber, ob das Ganze nicht mit meiner bereits
Parkinson-Erkrankung zusammen hängen könnte, anstatt zu beleidigen oder
sich lustig zu. Das ist nämlich der Fall!!!!

Herr Irschik und Ich sind in Bezug auf Micro-elekronik blutige Anfänger,
und wir bekommen die Uhr alleine nicht fertig gestellt.


Daher jetzt meine konkrete Frage:

Woran könnte es liegen, das die Uhr kein Signal vom Microprozesor
bekommt. Der Testlauf hatte ja funktioniert. Und jetzt auf einmal
bekommt sie kein Signal mehr. Kann das an dem Wiederstand an der
Datenleitung liegen? (Bild 2.) Oder kann doch ein Fehler bei der Eingabe
des Codes passiert sein? Gibt es eine Möglichkeit einen eventuellen
Fehler auszulesen. Zu Bild 1: Das Bild zeigt die Uhr beim Testlauf.

[G. H. (schufti)]

also mich würde ein roter Draht an TxD stutzig machen.
Kann es ein, dass der beim Probebetrieb an Vcc gewesen ist?
Leider sieht man ja den Rest der Verdrahtung nicht...

[Stefan F. (Gast)]

Frank L. schrieb:
> Woran könnte es liegen, das die Uhr kein Signal vom Microprozesor
> bekommt.

Ich denke, du solltest den ganzen Kram einem Elektroniker vorlegen, der
mit diesem Mikrocontroller Typ Erfahrung hat. Entweder ihm schicken oder
jemanden zu Dir nach hause einladen.

Eine Ferndiagnose ist hier äußerst schwierig, da wir dich nur halb
verstehen und die die Antworten nur halb verstehst. Dazu kommt fehlendes
Mess-Equipment.

[Karl B. (gustav)]

Hi,
nimm einen DCF77-Decoder mit RS232-Ausgabe und guck Dir die Nullen und
Einsen an.
Das ist wohl nicht der Code, der gemeint ist.
Sonst könnte man das einfach mit Schieberegistern des Typs CD4094 lösen.

ciao
gustav

[Thomas (Gast)]

Ich fasse mal zusammen. Hier habt einen Prototyp der funktioniert und an
der Wand hängt. Derjenige der das gemacht hat ist nicht mehr greifbar
(warum auch immer). Nun wollte Ihr das nochmal bauen und sucht jemanden
der das für euch macht.
Ist das soweit richtig?
Wenn du hier Hilfe suchst solltest du schon zeigen was du schon alles
hast Programm, Schaltplan aussagefähige Fotos.
Permanent deine Krankheit als Ausrede zu benutzen, bringt dir und uns
gar nichts.
Lt deiner Aussage habt Ihr ja einen eigenen Aufbau der nur nicht geht.
Also schreib endlich was genau Ihr habt und wie das aussieht.
Viele hier werden bereit sein zu helfen, so auch ich. Meine
Hilfsbereitschaft sinkt aber gewaltig wenn ich das Gefühl habe verarscht
zu werden.
Ich z.b vermisse immer noch das Foto deiner Holzschablone die du ja
angefertigt hast. Dann bin ich auch wieder dabei.

Thomas

[Klaus R. (klaus2)]

Der TO soll ein Foto von seinem nicht funktionierenden Aufbau inkl. der
heutigen, davor gehaltenen Bild-Ausgabe machen um das Vorhanden-Sein zu
beweisen. Dann gehts weiter...

Klaus.

[devzero (Gast)]

G. H. schrieb:
> lso mich würde ein roter Draht an TxD stutzig machen.
> Kann es ein, dass der beim Probebetrieb an Vcc gewesen ist?
> Leider sieht man ja den Rest der Verdrahtung nicht...

Gut beobachtet, sonst scheint da ja nichts dran zu sein auf dem Foto.
Also fehlt dem Controller offenbar die Spannungsversorgung.

[Timo (Gast)]

Also fehlt dem Controller offenbar die Spannungsversorgung.

Der wird normalerweise über die USB Buchse versorgt

[devzero (Gast)]

Vielleicht soll der rote Draht auch VCC fuer die Stripes sein, man weiss
es nicht, dann waere es an TXD falsch (an VCC vom Controllerboard aber
auch, sollte direkt ans Netzteil).
Wobei TXD im Idlezustand sogar high waere.. :)

Aber weiss ja niemand, von wo die Schaltung gespeist wird.
Geheimer Aufbau ist geheim.

Der rote Draht an TXD laesst auf jeden Fall aufhorchen.

[Frank Lipke (Gast)]

Hallo Thomas,

zu dem Ganzen jetzt mal korrekt und detailiert von mir eine Erklärung:

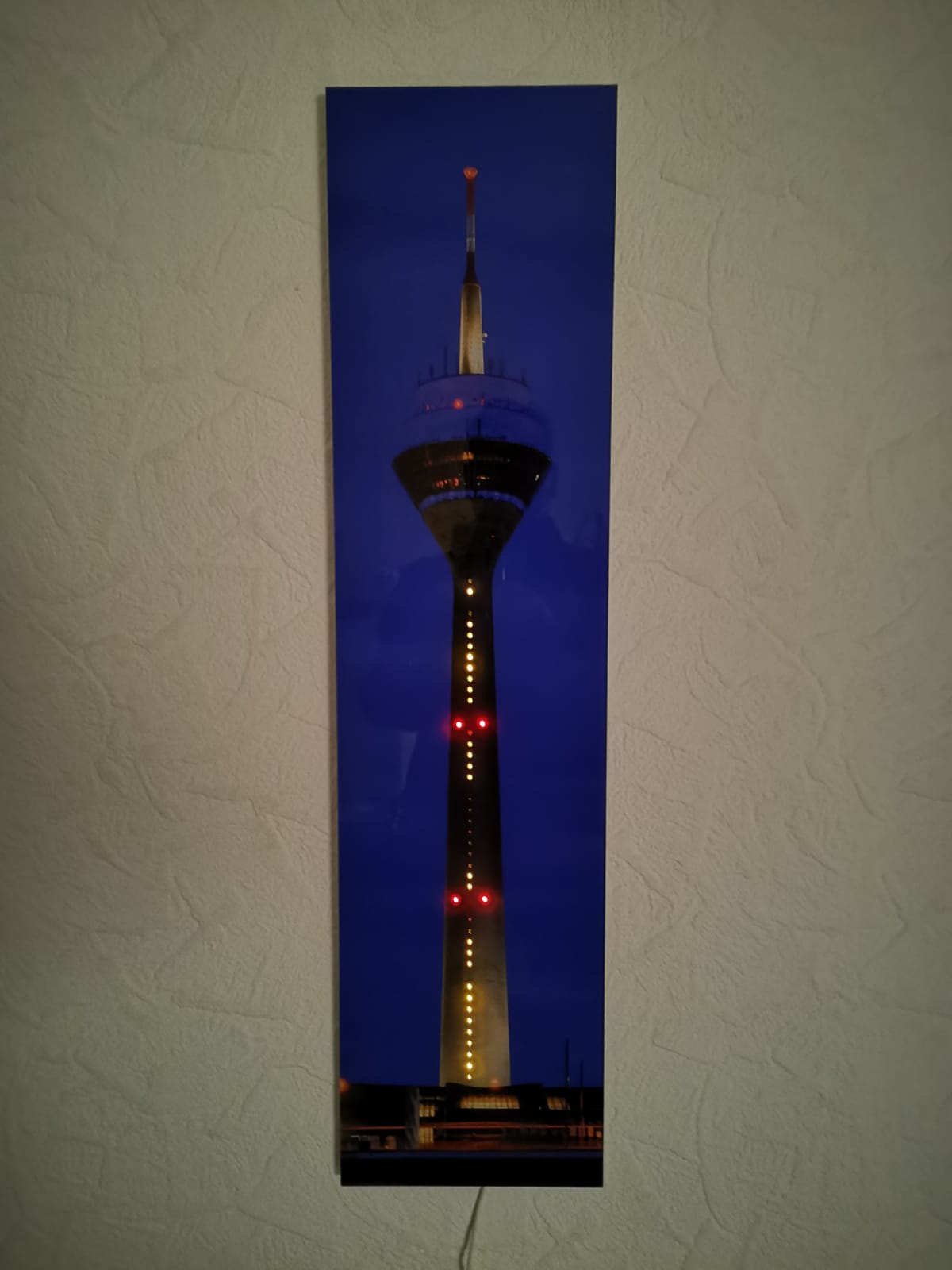

Dazu folgendes, das Foto des Rheinturms mit seiner berühmten Uhr, ist
das  Modell was Herr Irschik privat bei sich zuhause hängen hat, und das
ihm von der später von Borst Baumann verklagten Person, gemacht wurde.

Eigentlich hatte ich erst nur das von ihm von Ihm gemachte Bild des
Turms als Panoramfoto bestellt, und zwar ohne die Uhr, bevor ich das mit
der in das Bild eingebauten Uhr rausbekommen hatte, und ihn dann gefragt
hatte, ob er mir auch noch eine bauen könnte? Das war vor einem Jahr.

Irgendwann hattte ich Herrn Irschik soweit, das mir zuliebe sich selbst
daran gegeben hat, obwohl er absolut keine Ahnung davon hatte, wie das
mit der Programmierung des Codes etc. funktioniert. allles weitere habt
ihr mitbekommen. Das Foto ist nur für mich, damit schon sehen kannn wie
die fertige Uhr später ausehn wird.

Di Uhr als solches ist auch soweit fertig:


http://www.hjberndt.de/soft/rtcws2812ESPbasic.html

Das ist der Link zu der von Herrn irschik jetzt eingebauten neuren
Variante der Uhr mit den Codes!!!!
1. die Leds alle eingebaut(und zwar hat Herr Irschik sich von einer
befreundeten eine Bohrschablone aus Metall auslasern lassen, und die
Löcher dann mit einer Distanzschablone, den er sich selbst geachtat,
ganz vorsichtig von gebohrt. Das hat bestens geklappt, wie er mir
versichert hat. Es ist auch bereits alles verkabelt, und zwar im weiter
oben beschriebenen Link.


Herr Irschik kann aber erst am Wochenende wieder wieter machen, und hat
mich gebeten bei Euch nach zufragen, ober ihr rausfiinden köntet was da
für ein Problem vorliegt, und wie man es beheben kann.

[Frank Lipke (Gast)]

Das sind Fotos die ich Euch geben kann.

[Timo (Gast)]

"Das sind Fotos die ich Euch geben kann."

Um es mal neutral zu formulieren - hatte meinen eigentlichen Text wieder
gelöscht- aber das sind leider keine neuen Infos und man erkennt die
zusammenhängenden Anschlüsse nicht. So ist das leider ziemlich
nichtssagend

[Stefan F. (Gast)]

Frank Lipke schrieb:
> ober ihr rausfinden köntet was da
> für ein Problem vorliegt, und wie man es beheben kann.

Ja können einige und sie haben Dir Hilfe angeboten. Wie lautet denn
jetzt deine Frage?

Du musst schon irgend etwas vorlegen, dass wir untersuchen können.

> Das sind Fotos die ich Euch geben kann.

Fast vollkommen nutzlos. Das rote Kabel wurde ja bereits kommentiert.
Mehr kann man damit nicht anfangen.

Meine Fragen sind:

Wo sind die Leichtdioden der Anzeige? Wo ist das Netzteil? Welche
Produkte sind das und welche technischen Daten haben sie? Wie sind die
Teile miteinander verbunden. Wie wurde die Software installiert? War
diese Installation erfolgreich, wenn nicht, wie lautet die
Fehlermeldung?

[Thomas (Gast)]

Noch mal nachlesen....
Frank L. schrieb:
> Ach so, ich habe von Herrn Irschik den Durchmesser der LEDs bekommen und
> die exakte Länge des Turms, sodass ich mir bereits eine genaue
> Bohr-Schablone erstellt habe aus Holz, und in die ich bereits die Löcher
> für die LEDs gebohrt habe im exakten Abstand. Diese lasse ich mir von
> einem Freund der eine Brennschneid Firma besitzt, noch als 1:1 Kopie aus
> Metall erstellen

Nun wird daraus
Frank Lipke schrieb:
> 1. die Leds alle eingebaut(und zwar hat Herr Irschik sich von einer
> befreundeten eine Bohrschablone aus Metall auslasern lassen
Das hat er natürlich alles gemacht, weil du ihn überzeugt hast das für
dich zu machen....
ich hab's schon mal geschrieben ich glaub dir kein Wort. Es ist sowas
von offensichtlich dass du nur jemand suchst der dir sowas
zusammennagelt.

Das ist auch vollkommen okay nur solltest du das auch so kommunizieren.
Ich bin damit raus

Thomas

[Frank L. (huskyman112)]

Dann müssen wir warten, bis Herr Irschik mir die von Euch benötigten
Angaben machen kann. Und mir kommt es jetzt auf ein paar Tage mehr oder
weniger auch nicht mehr an. Ich melde mich sobald ich neue Infos und
vorallem Bilder besitze!!

[Stefan F. (Gast)]

Seit 7.3. kündigst du an, weitere Infos liefern zu wollen.

Mach mal lieber einen Besuchstermin bei einem Elektroniker, der sich mit
dem ESP8266 auskennt, wenn du alle Teile zusammen hast. Durch
Diskutieren kommst du hier nicht weiter. Wir werden nur mit jedem
weiteren nutzlosen Beitrag ungeduldiger.

Nutzlos sind insbesondere Beiträge der Art "Irgendwas funktioniert
nicht, aber ich kann weder das Problem beschreiben, noch etwas
vorzeigen".

[Frank L. (huskyman112)]

Ich weiß was ich vor einiger Zeit geschrieben habe, nur mittlerweile hat
sich einiges getan. Und zwar genauso wie ich es eben geschrieben habe.
Und ich suche keinen "Dummen" der mir  die Rheinturmuhr bastelt, denn
das hat Herr Irschik inzwischen alles fertiggestellt. Es geht
"Vieleicht" nur um eine Kleinigkeit. Ich habe euch ledig darumgebeten
mal nachzuschauen obes an der Programierung liegt.

Die Art und Weise, wie ich von einigen in diesem Forum behandelt werde,
habe ich bisher noch in keinem anderen Forum erlebt.

[Stefan F. (Gast)]

Frank L. schrieb:
> Ich habe euch ledig darumgebeten
> mal nachzuschauen obes an der Programierung liegt.

Du kannst davon ausgehen, dass das Programm in Ordnung ist. Die
Gewissheit bekommst du, indem du das Modul mit einem PC und Terminal
Programm verbindest und entsprechende Logmeldungen hinzufügst.

Wenn da irgend etwas nicht geht, sollte man zuerst die Hardware
untersuchen. Läuft der Mikrocontroller überhaupt? Wurden die LEDs
richtig angeschlossen? Läuft das Programm auf dem Mikrocontroller?

Deswegen hatte ich weiter oben geschrieben, dass du dich mit jemandem
Treffen sollst, der das dazu nötige Equipment hat.

Vermutungen bringen hier niemanden weiter.

> Die Art und Weise, wie ich von einigen in diesem Forum behandelt werde,
> habe ich bisher noch in keinem anderen Forum erlebt.

Das liegt unter anderem wohl daran, dass du deine Bitte um Hilfe immer
wieder erneuerst, aber selbst nichts dazu beiträgst. Das nervt genau so,
wie ein schreibendes Baby, das bereits gewickelt, gefüttert, geschunkelt
und besungen wurde. Gebe uns etwas, womit wir arbeiten können, dann
kommen wir aus dem Mecker-Modus heraus.

[Frank L. (huskyman112)]

Herr Irschik und ich wohne über 200 km auseinander,außerdem darf ich
seit 3 Jahren wegen meiner Krankheit kein Auto mehr fahren, und kann
auch keine längeren Strecken mehr fahren, also mal eben da vorbei fahren
ist nicht.........

[Provo Katz John (Gast)]

Frank L. schrieb:

> Die Art und Weise, wie ich von einigen in diesem Forum behandelt werde,
> habe ich bisher noch in keinem anderen Forum erlebt.

Ja, das ist hier seit ca. 2 Jahren immer weiter eskaliert und das liegt
nicht an den Nutzern. Es sind einige "Lieblinge" zu Gange, die quasi
einen Freifahrtschein für Provokationen besitzen und von den Reaktionen
auf diese
"lebt" das Forum d.h. es wird Traffic erzeugt und der bringt Umsatz.

[Frank L. (huskyman112)]

Und wenn ich einen hätte, der das Equipment besitzt., hätte ich den
schon längst gefragt.

[Stefan F. (Gast)]

Nicht schon wieder die Krankheit.

So kommen wir nicht weiter, Schmeiß den Kram weg und gut ist.

[Timo (Gast)]

"Nicht schon wieder die Krankheit."

Danke, dass es mal einer sagt.

Stelle die neuen Bilder etc ein, wenn verfügbar und dann kann man
darüber reden

[Jörg R. (solar77)]

Weshalb findet die Kommunikation, einstellen der Bilder und weitere
Informationen, nicht direkt durch Herrn Irschik statt? Wäre das nicht
einfacher?

Nur aus Interesse...ist das Bild in echt auch so dunkel? Mir würde der
dunkelblaue Hintergrund nicht gefallen. Der Turm selbst ist auch wenig
detailreich. Eigentlich erkennt man nur die Silhouette des Turms. Der
obere Teil, über dem Restaurant wo die Antennen sitzen, verschwimmt mit
dem Blau der anbrechenden Nacht.


Frank L. schrieb:
> Die Art und Weise, wie ich von einigen in diesem Forum behandelt werde,
> habe ich bisher noch in keinem anderen Forum erlebt.

Das liegt vor allem und leider an der Salamitaktik, also an Dir. Du
benötigst Hilfe, und die die helfen wollen und können betteln um
Informationen.


@TO
Du schreibst mittlerweile unter 3 verschiedenen Ussrnamen.

[H.Joachim S. (crazyhorse)]

Langsam wird es Zeit für ein Schlösschen?

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

Sehe ich auch so.
Wenn einer einen begründeten Grund zum wiederöffnen hat, dann möge er
diesen doch bitte in einer PN an mich oder einen meiner
Moderatorenkollegen darlegen. GGfs. wird der Thread dann wieder
aktiviert.
