Blanke Motorleitung mit Schirm

Gast #5798321
Ich habe eine Motorleitung (0-24V). Diese Leitung ist umgeben von einem
Schirmgeflecht, welches aber keine Isolierung hat (wurde nachträglich
hinzugefügt). Ich habe also eine "blanke" geschirmte Leitung. Diese
Leitung liegt in einem Blechkanal.

Meine Frage: Der Schirm der Leitung ist im Schaltschrank einseitig
aufgelegt. Der Blechkanal ist dort geerdet. Nun berührt der Schirm aber
ja durchgehend den Kanal (maximal 4m). Welche Probleme können hierdurch
auftreten? Wir haben ja quasi keinen einseitig oder zweiseitig
aufgelegten Schirm sondern eine durchgehende Verbindung zur Erde über
den Kanal... Spielt das Thema Brummschleifen eine Rolle?
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Hi,
mit dem Schirm/Abschirmgeflecht wird die Abstrahlung einer HF vom
Innenleiter selbst unterdrückt.
Das ist die eine Hauptaufgabe einer Abschirmung.

Wo da noch Kontakt zu anderen leitfähigen Teilen besteht, betrifft das
diese Funktion im Wesentlichen nicht.
Aber es fließen dann auch über den Schirm Ströme, die bei der
Kontaktauflagefläche zwangsläufug entstehen können.
Die streuen dann wieder rein ins Kabel.
Das ist hier aber wohl so gedacht, dass der Motor die Störungen macht.
Da ist das vielleicht garnicht einmal so verkehrt, die Kabel so dicht
wie möglich an das Chassis zu legen, womit eine zusätzliche Abschirmung
erfolgt.
Nur, es muss sichergestellt sein, dass nicht der Strompfad des Motors
selbst über den Schirm läuft. Dann würde ja die HF-Störung über die
"Rückleitung" über den Schirm selbst abgestrahlt.


ciao
gustav

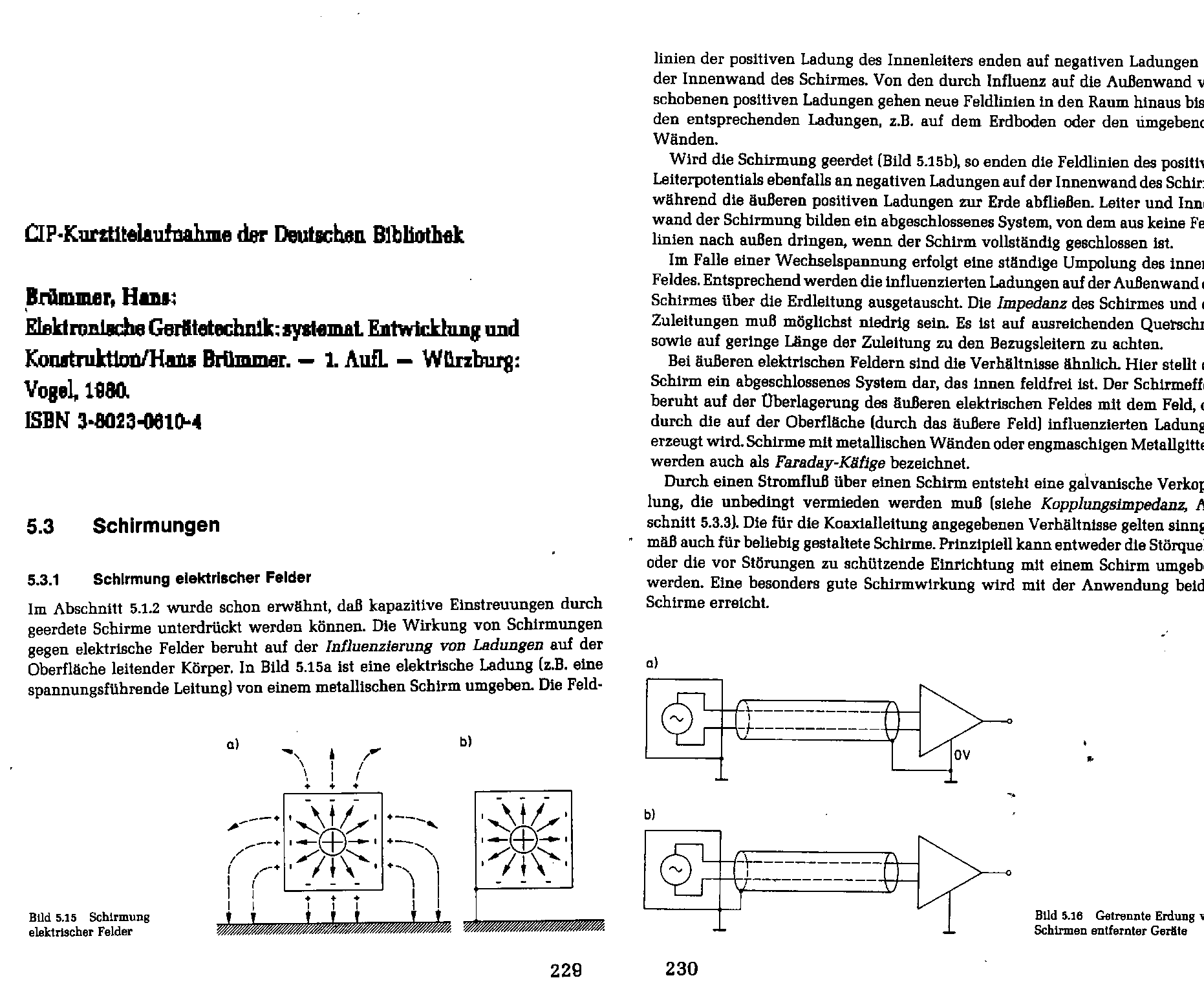

Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Karl B. schrieb:
> Das ist hier aber wohl so gedacht, dass der Motor die Störungen macht.
> Da ist das vielleicht garnicht einmal so verkehrt, die Kabel so dicht
> wie möglich an das Chassis zu legen, womit eine zusätzliche Abschirmung
> erfolgt.

Also hier ist es so, dass die Motorleitung ein PWM Signal führt, welches
ja stören kann und deshalb abgeschirmt sein sollte.

Karl B. schrieb:
> Nur, es muss sichergestellt sein, dass nicht der Strompfad des Motors
> selbst über den Schirm läuft. Dann würde ja die HF-Störung über die
> "Rückleitung" über den Schirm selbst abgestrahlt.

Der Motor hat die beiden Adern als Hin- und Rückpfad und keine
Verbindung zum Schirm.
Antwort Zitieren Bearbeiten Löschen Melden Danke
