LED 7-Segment-Anzeige einmal anders

[USBler (Gast)]

Hallo,

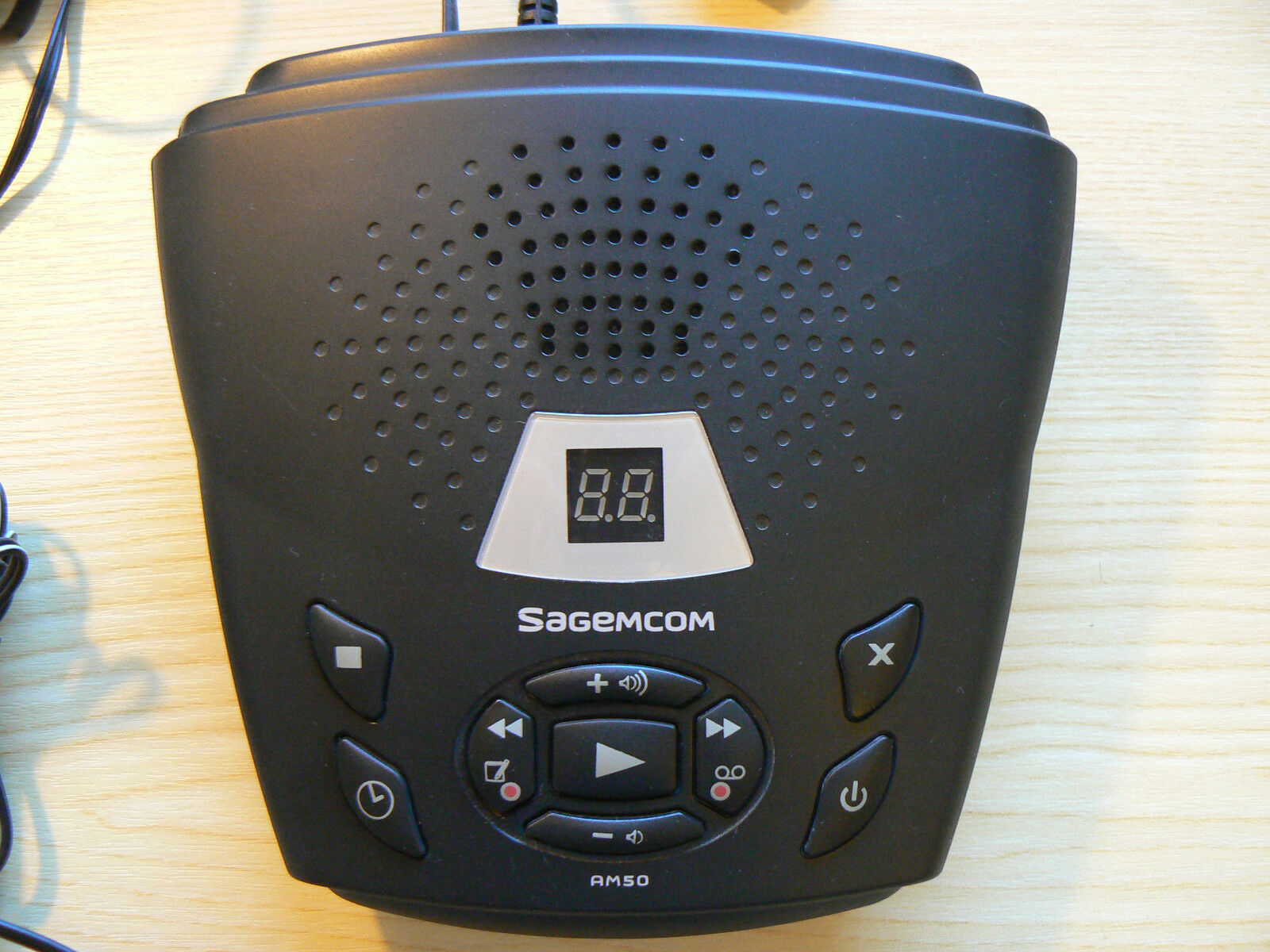

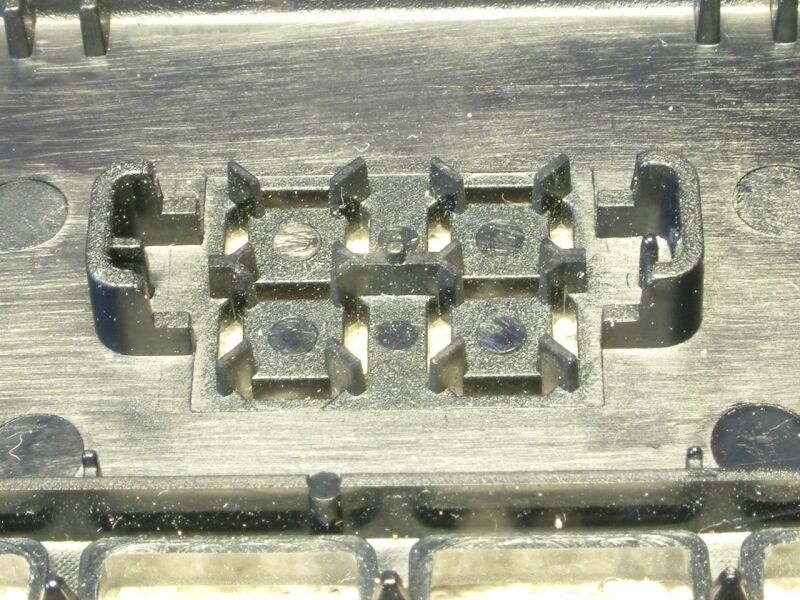

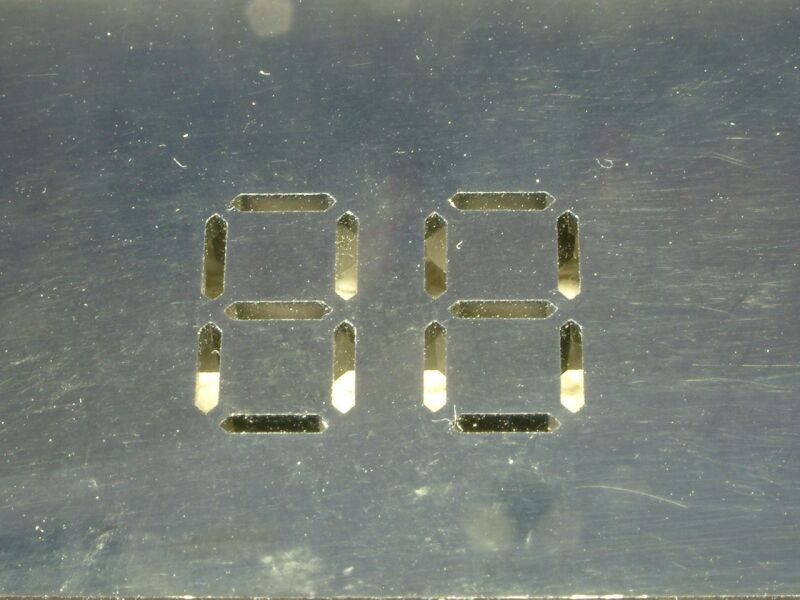

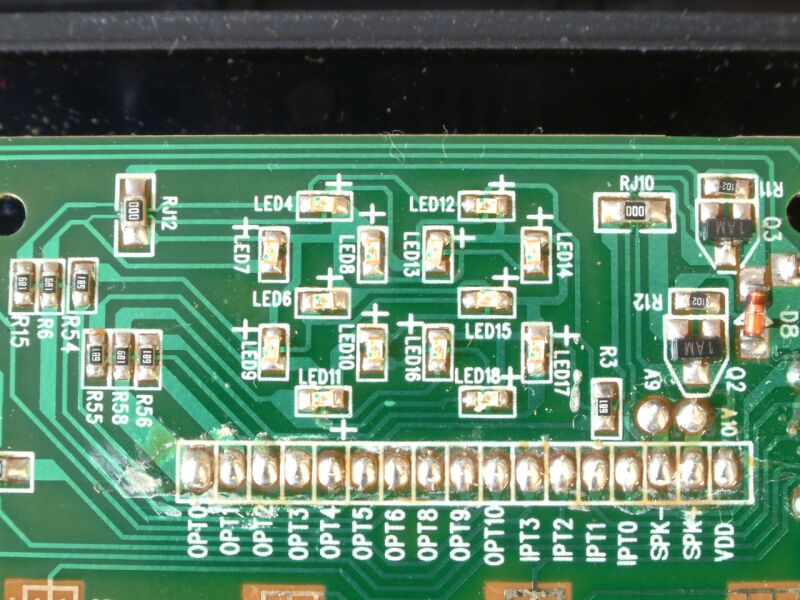

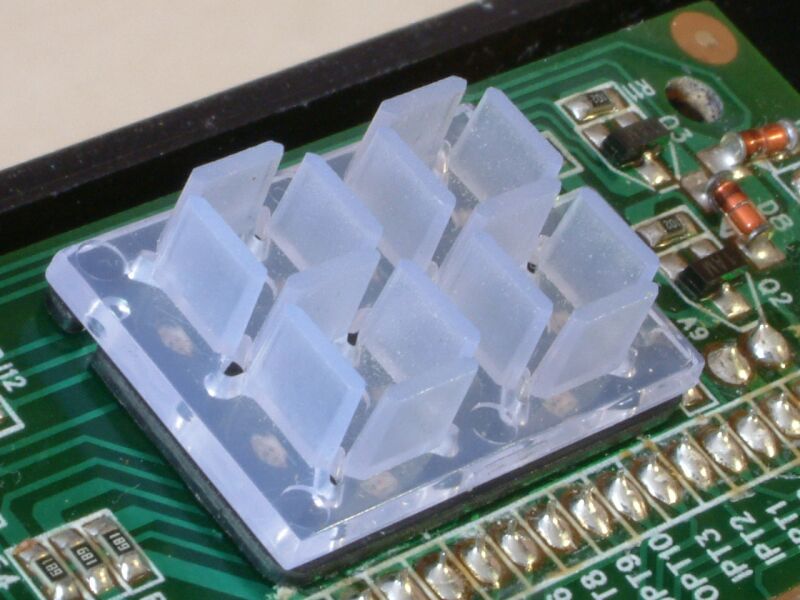

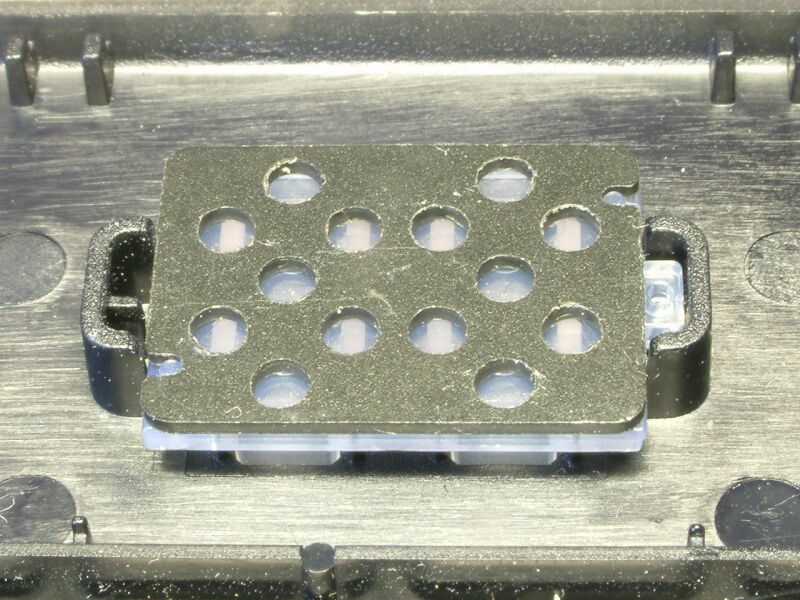

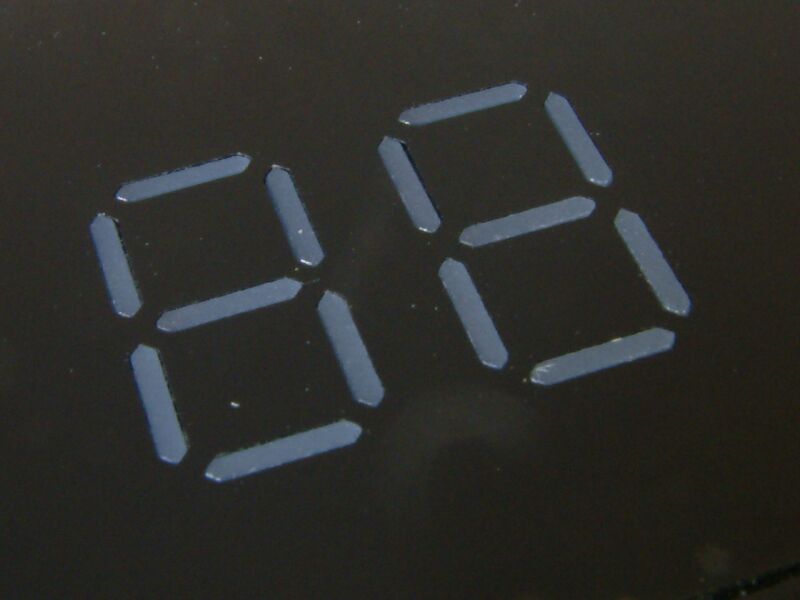

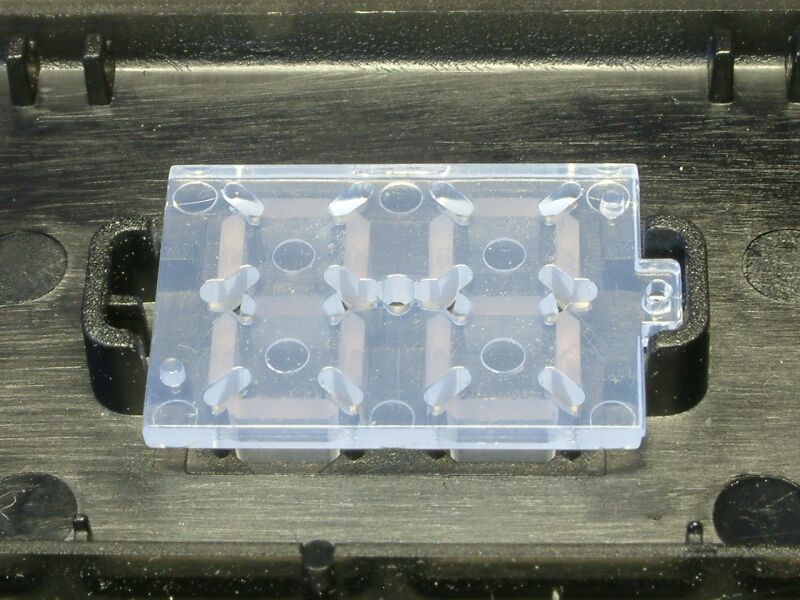

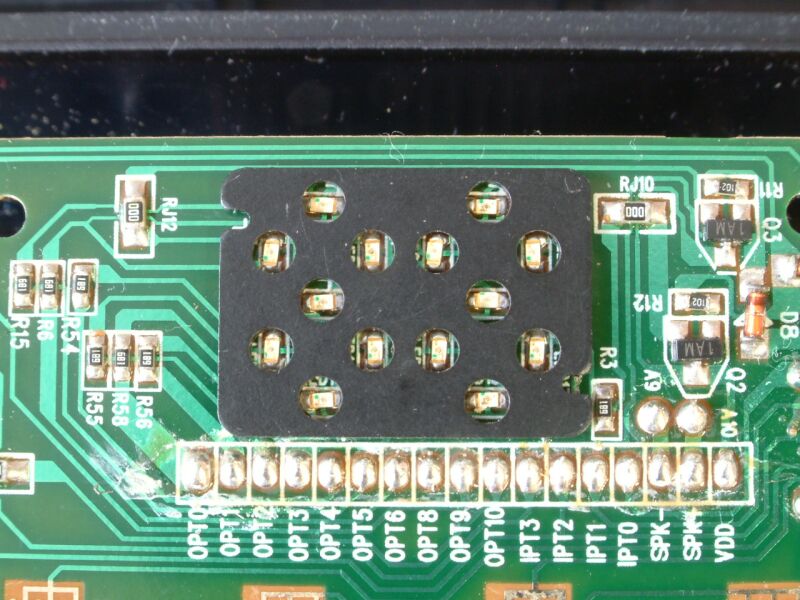

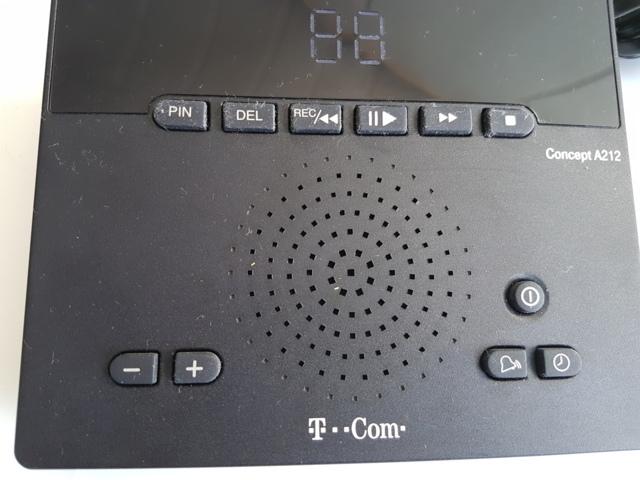

eben einen alten Anrufbeantworter filetiert, dabei eine so noch nie
realisierte 2-stellige 7-Segment Anzeige gefunden.

Ob das billiger ist als eine fertige 2-stellige Anzeige?
Oder wollte sich da nur mal jemand richtig verspielen?

Harald

[Teo D. (teoderix)]

USBler schrieb:
> Ob das billiger ist als eine fertige 2-stellige Anzeige?

Jo, nur SMD bestückt sich's einfacher. Inkl. der individuellen Bauhöhe,
ist das sicher billiger.
Ähnliches gibst auch zu kaufen, nur billig....
http://www.produktinfo.conrad.com/datenblaetter/550000-574999/556663-da-01-ml-7_SEG__ANZEIGE_11X9X12_5MM_2274_10_de_en.pdf

[Meier (Gast)]

Das gibt auch eine schöne Oberfläche ohne Fenster für die üblichen
Legosteine. Sehr hübsch!

[Olaf (Gast)]

> Ob das billiger ist als eine fertige 2-stellige Anzeige?

Klar. Ich hab sowas auch schon gesehen da waren die LEDs selber auf die
Platine aufgebondet/geklebt und nicht als normale SMD bestueckt.
Ist alles eine Frage der Stueckzahl.

Olaf

[MaWin (Gast)]

USBler schrieb im Beitrag #58030
> Ob das billiger ist als eine fertige 2-stellige Anzeige?

Offenbar.

Wobei eine klassische 7-Segment Anzeige wie MAN74 genau so gebaut ist:

Eine Platine, auf der 7 LED Chips kleben und bonden und darüber ein
lichtleitendes Plastikteil genau wie deines, dann noch ein schwarzes
Plastikteil als Abschattung der Segmene untereinander.

Heute also: statt 1 Platine bondet man die LEDs auf eine dann in 7
winzigste Platinenstückchen zerteilte Platine, jede LED wird noch mit
Epoxy umspritzt zum Schutz des Bonddrahtes, dann wird nicht 1 sondern 7
Bauteile platziert und eingelötet.

Wenn das billiger ist sagt es vor allem eines: Die Preise fertiger
7-Segment Anzeigen sind einfacb viel zu hoch.

[USBler (Gast)]

Teo D. schrieb:
> Jo,

Olaf schrieb:
> Klar.

MaWin schrieb:
> Offenbar.

OK, dann wird es wohl so zu sein. Hatte im Formenbau zu tun, solche
Formen für Spritzgussmaschinen kosten locker mal so viel wie ein Auto.
Konstruiert ist das auch nicht mal eben und die Teile müssen gespritzt
und dann auch noch von Menschenhand montiert werden.

Eben bei Ebay gefunden: 2-stellige 7-Segment LED-Anzeige, kostet 80 Cent
bei Abnahme von 5 Stück. Bei Produktionsmengen ab Hersteller sicher weit
weniger als die Hälfte. Da muss man schon mit richtig heißer Nadel
stricken, wenn sich der Aufbau mit Einzel-LEDs lohnen soll.

https://www.ebay.de/itm/2-stellige-0-56-Anzeige-Anode-Rot-7-Segment-Sieben-Common-LED-Display-Arduino-/222845138171

[USBler (Gast)]

Hier noch 2x 4 Stellen für schlappe 1.14 EUR (also 14 Cent/Stelle):

https://www.ebay.de/itm/2Stks-4-Digit-7-Segment-Anode-Rot-LED-Display-0-56-SM420564-Fur-Arduino-Pi/272452226022?_trkparms=aid%3D222007%26algo%3DSIM.MBE%26ao%3D2%26asc%3D20160323102634%26meid%3De821e0fcd0df426f93bdd442da28796b%26pid%3D100623%26rk%3D4%26rkt%3D6%26sd%3D222845138171%26itm%3D272452226022&_trksid=p2047675.c100623.m-1

[Frank G. (frank_g53)]

Ich denke, man hat es aus Designgründen so realisiert.
Eine einfache 7Segment-Anzeige sieht billig aus.

[Zuzel (Gast)]

Hallo

wirklich schwer nachvollziehbar.
Wenn man sich die ganzen "Kram" ansieht was sich viele von uns mehr oder
weniger direkt aus China bestellen (Einstellbare Stromsenke,
einstellbare Spannungsversorgung, Arduino Experimentier- und Sensor
Sammlung usw.) überall die verdächtig ähnlichen aber eben "fertigen" LED
7 Segmentanzeigen.
Neben natürlich den ganz bestimmt nicht teuer zu nennenden Preisen die
für die reinen Anzeigen aufgerufen werden, und das in Kleinstmengen und
ohne Verhandlungen mit den Verkäufern.

Wenn diese 7Segmentanzeigen jetzt Uralt wären könnte ich das noch
verstehen, bis in die 80er Jahre waren die sicherlich noch extrem teuer
ab einer bestimmten Größe und brauchbaren Leuchtstärke.
Aber SMD und das Platinendesign deuten doch darauf hin das der
Anrufbeantworter vor maximal vor 25 Jahren, wahrscheinlich aber noch
deutlich weniger Jahren entwickelt wurde.

Auch die hausgemachte 7Segmentanzeige selbst ist nur langweiliges im
typischen Design, da gibt es schon lange Anzeigen von der Stange die
sogar "aufregender" Aussehen (leichte Schräglage, abgerundete Ecken, die
einzelnen Segmente liegen näher aneinander).

Ich kann es immer noch nicht glauben das sich so eine Anfertigung lohnen
soll - aber die Massenproduktion hat ja wenig mit unseren Bastelkeller
oder wohl (reine Vermutung) mit einer kleineren Entwicklungsfirma im
Elektronikbereich wenig gemein?!

[Teo D. (teoderix)]

Zuzel schrieb:
> Ich kann es immer noch nicht glauben das sich so eine Anfertigung lohnen
> soll

Irgendeiner muss die Dinger doch sowieso zusammensetzen.

[USBler (Gast)]

Zuzel schrieb:
> bis in die 80er Jahre waren die sicherlich noch extrem teuer
> ab einer bestimmten Größe und brauchbaren Leuchtstärke.

Das wäre eine Erklärung, denn das Teil ist tatsächlich ca. 20 Jahre alt.
Damals bekam man noch nicht alles für paar Cent nachgeworfen und die
Lieferung per Flugzeug direkt aus China kostete etwas mehr als 25 Cent.

https://www.ebay.de/itm/272452226022
