Guten Abend,

ich würde mir gerne einen Kegeldorn drehen lassen für Spulen. Hierbei
würde ich gerne einen kleinen spitz zulaufenden Außenkegel haben, in dem
eine Führungsrille ist. Ähnlich einem Gewinde, nur nicht so tief. Diese
haben aber eine nicht konstante Steigung. Die Steigung soll variiert
werden.

Als Student habe ich noch Inventor zur Verfügung, weiß aber nicht, wie
ich mein Konzept dort reinbringen kann. Bis zum Kegeldorn schaffe ich es
wohl noch, ab da bräuchte ich Unterstützung.

Ja ich weiß: Wir haben FREITAG. Meine Frage ist ernstgemeint. Die
Begründung, warum solch ein Wickeldorn konisch ist findet sich in der HF
wieder, mit der nicht konstanten "Steigung" der Führung erhoffe ich mir
beim hochfrequentem Ende geringere parasitäre Kapazitäten zwischen den
Wicklungen. Mir ist bewusst, dass dies eine für viele Leute absurde
Fragestellung sein mag.

Meine persönliche Erfahrung sagt mir, dass ohne Führung zu haben bei
einem solchen Kegelförmigen Wickeldorn der Draht unter der notwendigen
Spannung einfach wegrutscht und dann ohne definierten Abstand zur
vorherigen Wicklung sich aufwickelt. Den Elecrow-CNC-Drehservice wollte
ich sowieso mal testen. Ich habe nur wirklcih keine Idee, wie ich sowas
in eine Zeichnung bringen kann mit Inventor.

Viele Grüße

Marcel

: Bearbeitet durch User
Autor: Johannes R. (oa625)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Marcel,

es gibt die Möglichkeit, konische Spiralen zu erzeugen.
Vielleicht hilft das weiter?

Gruß
J.R.

Autor: Marcel B. (mabu1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Johannes,

das ist mein Endziel, ich möchte ein Werkzeug haben, wie ich diese
definiert aus dünnem Draht herstellen kann.

Kann man das vielleicht nutzen und eine solche Spirale "negativ"
extrudieren?

Viele Grüße

Marcel

Autor: Johannes R. (oa625)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Marcel,

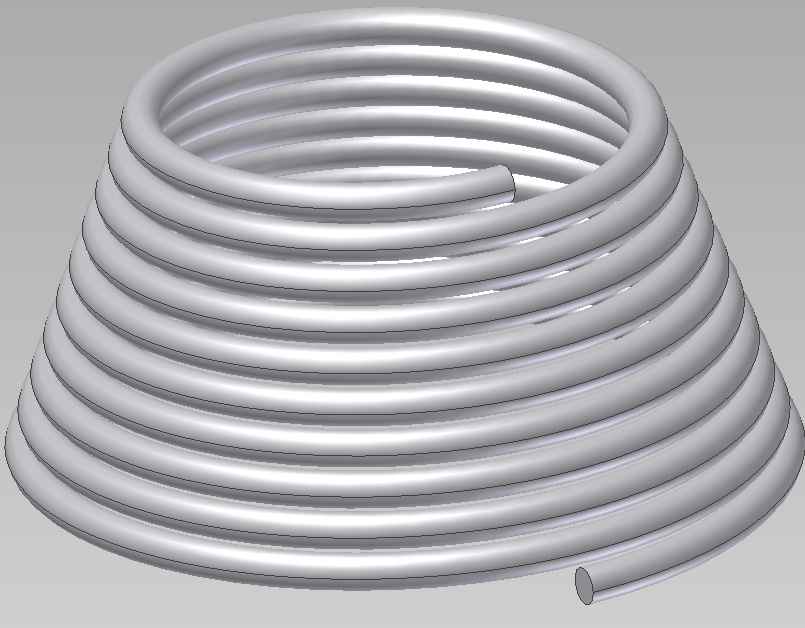

sollte das etwa so aussehen?
Natürlich dann als Differenz zu einem Kegeldorn...
Siehe Bild.

Gruß
J.R.

Autor: Thorsten Legat (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Du zeichnest erst einen Kegel und dazu noch eine konische Spirale mit
dem gleichen Winkel. Dann nur noch die Differenz nehmen, fertig.

Autor: Thorsten Legat (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Und bleib bitte bei Autodesk, von diesem SolidWorks-Gelumpe bekommt man
auf die Dauer Augenkrebs ;P

Siehste ja hier.

Autor: Johannes R. (oa625)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bitte auch beachten:

Das Endprodukt muss vom Dorn "abgezogen" werden können, wenn dieser
nicht im  Spulenkörper verbleiben soll!
Das bedeutet eine entsprechende Geometrie des Wickeldorns (keine
einfachen Rillen) sowie eine stabile Wicklung aus dickem Draht oder
vllt. mit Backlack?

MfG
J.Ro.

Mehr per PN, wenn gewünscht!

: Bearbeitet durch User
Autor: Marcel B. (mabu1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Johannes,

deine Skizze kommt als negativ hin, es fehlt noch die unterschiedliche
Steigung. Von großem Durchmesser zum kleinen würde ich zunächst linear
die Steigung steigen lassen. (Vergleiche Plattenkondensatorformel. Diese
ist proportional Oberfläche/Distanz). Der Hinweis mit dem Herunternehmen
ist super. Da habe ich kaum dran gedacht. Ich denke, dass ein kleiner
Einschnitt z.b: 1-2-3 Zehntel vielleicht zur Führung unter einem
Mikroskop reichen können. Da die Zugbelastung des Drahtes beim Wickeln
endlich ist wird sich dieser ein klein wenig vom Dorn ablösen und
vielleicht in der Größenordung auch ablösbar sein?

Das ist nur Mutmaßung. Versuch macht klug ;)

Autor: michael_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Marcel B. schrieb:
> Die
> Begründung, warum solch ein Wickeldorn konisch ist findet sich in der HF
> wieder, mit der nicht konstanten "Steigung" der Führung erhoffe ich mir
> beim hochfrequentem Ende geringere parasitäre Kapazitäten zwischen den
> Wicklungen. Mir ist bewusst, dass dies eine für viele Leute absurde
> Fragestellung sein mag.

Ja.
Was ist an so einer Spule ein "hochfrequentes" Ende?

Such dir eine Spulenwickelei, die kriegen das auch ohne deinen
Spezialkegel hin.
Die haben auch die Einrichtung, um Backlackdraht zu verarbeiten.

Autor: butsu (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thorsten Legat schrieb:
> Und bleib bitte bei Autodesk, von diesem SolidWorks-Gelumpe bekommt man
> auf die Dauer Augenkrebs ;P
>
> Siehste ja hier.

Hä? Naja, ist vielleicht gewöhnungssache, das Aussehen kann man in SW
aber in weiten Bereichen beeinflussen... Übrigens: In Solidworks ist es
extrem einfach, eine Helix mit variabler Steigung und variablem
Durchmesser zu machen. Damit ist die Konstruktion eines Kegels mit einer
entsprechenden Rille natürlich kein Problem mehr. Ob / wie es in
Inventor geht, weiß ich leider nicht.

Drehen lassen würde ich das nicht. Es muss ja für den Zweck nicht aus
Metall sein, kann man also prima 3D-drucken.

Ich frage mich allerdings, wie du die gewickelte Spule von dem Kern
bekommen möchtest. Wenn die Steigung sich ändert, kannst du sie ja nicht
runterschrauben.

Autor: Alex R. (it-man)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

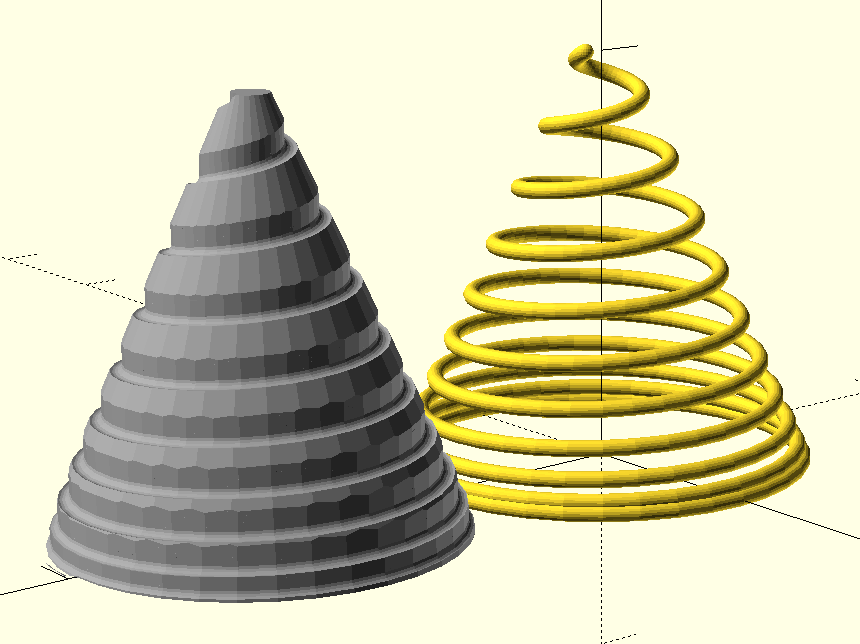

Auch in OpenSCAD ist das ganz einfach, siehe Anhang.

Autor: Johannes R. (oa625)
Datum:

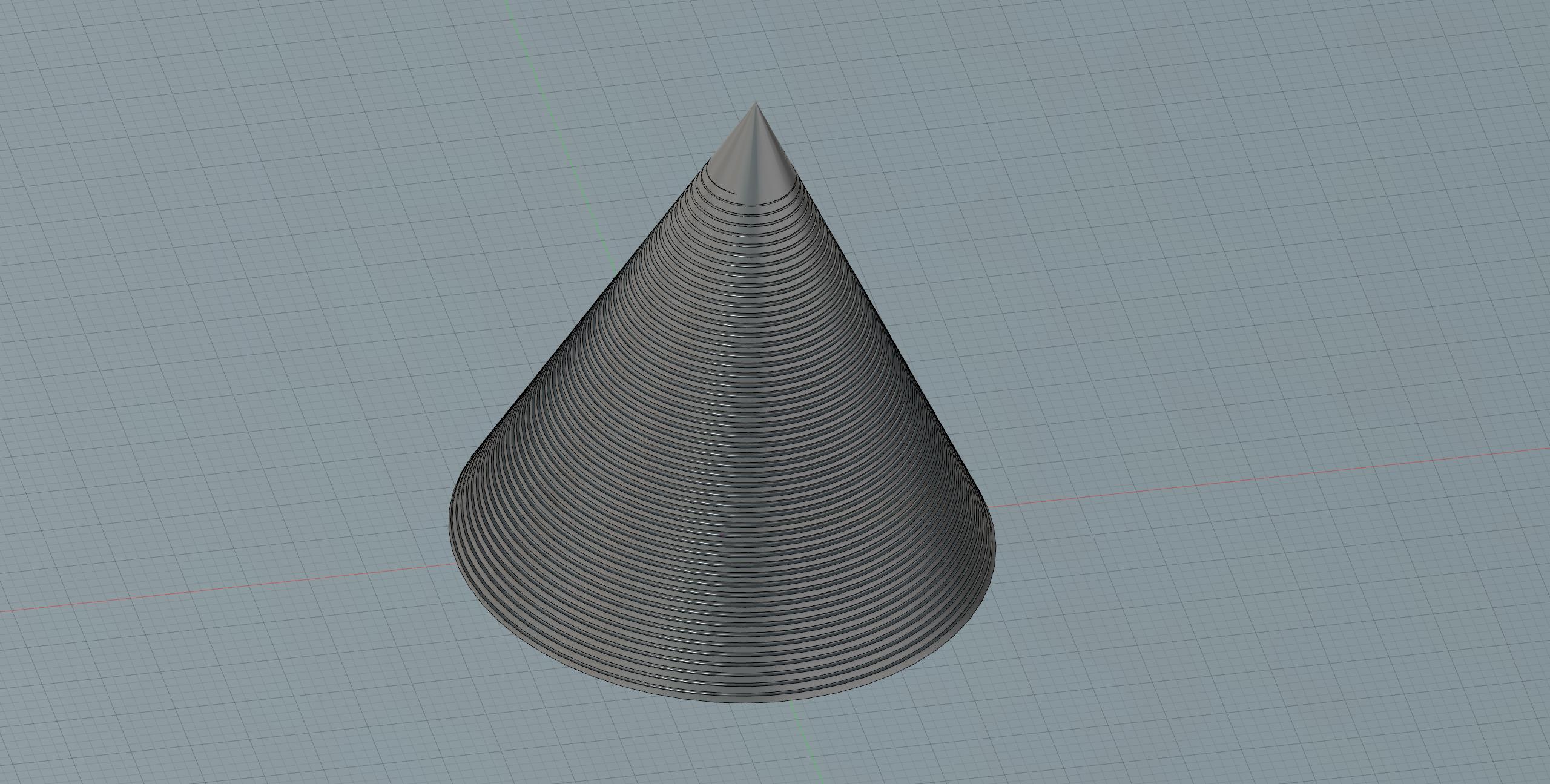

Bewertung
0 lesenswert
nicht lesenswert

Autor: Christoph db1uq K. (christoph_kessler)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Geht es um solche Breitband-Luftdrosseln?
https://www.coilcraft.com/pdfs/bcl.pdf
(Einfügedämpfungsmessungen 50 MHz- 40 GHz)

Da wird auch klar was das "hochfrequente Ende" bedeuten soll.

: Bearbeitet durch User
Autor: Kupferbieger (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Marcel B. schrieb:
> mit der nicht konstanten "Steigung" der Führung erhoffe ich mir
> beim hochfrequentem Ende geringere parasitäre Kapazitäten zwischen den
> Wicklungen.

Meine Matratzenfedern hab ich genauso gewickelt, die haben einen
besonders niedrigen IQ-Koeffizienten und ich bin begeistert!

Autor: Kupferbieger (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alex R. schrieb:
> Auch in OpenSCAD ist das ganz einfach, siehe Anhang.

Herrlich perfekter Entwurf für den allerneuesten Aluhut - Gratuliere!

https://de.wikipedia.org/wiki/Aluhut

Autor: Bernd W. (berndwiebus) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Johannes, Kupferbieger und Christoph

Johannes R. schrieb:
> Bitte auch beachten:
> Das Endprodukt muss vom Dorn "abgezogen" werden können, wenn dieser
> nicht im  Spulenkörper verbleiben soll!

Ja.

> Das bedeutet eine entsprechende Geometrie des Wickeldorns (keine
> einfachen Rillen)

Die Geometrie ist eine Sache....

> sowie eine stabile Wicklung aus dickem Draht oder
> vllt. mit Backlack?

....und hier ist auch die Maßhaltigkeit ein Faktor, wenn eventuell eine
Resonanzfrequenz getroffen werden soll. Wenn sich das Teil beim Abziehen
verbiegt, muss das Verbiegen entweder verhindert werden oder in die
Berechnung miteinbezogen werden. Dann müsste das Verbiegen aber auch
immer gleich erfolgen.

Das Material spielt auch hinein:
Backdraht ist unter HF-Gesichtspunkten nicht immer so gut, weil der Lack
durch seine Dielektrizitätskonstante wieder Kapazität und vermutlich
auch Dämpfung durch mieses Tan delta einbringt.
Ausserdem dürfte weder die Dielektrizitätskonstante noch der
Verlustwinkel des Lackes über einen weiten Frequenzbereich konstant
sein.

Kupferbieger schrieb:
>> mit der nicht konstanten "Steigung" der Führung erhoffe ich mir
>> beim hochfrequentem Ende geringere parasitäre Kapazitäten zwischen den
>> Wicklungen.
>
> Meine Matratzenfedern hab ich genauso gewickelt, die haben einen
> besonders niedrigen IQ-Koeffizienten und ich bin begeistert!

So esoterisch könnte das vieleicht gar nicht sein. Diese Jungs sehen das
ähnlich:
https://research.birmingham.ac.uk/portal/files/39486334/IMS_2017._3D_printed_helical_resonator_filter.pdf

Allerdings wird dieses Helical Filter nicht gewickelt sondern
3D-gedruckt und dann verkupfert. Die konische Form mit variabler
Steigung ist um die parasitären Kapazitäten zu verringern. Das passt
auch zu

Christoph db1uq K. schrieb:
> Geht es um solche Breitband-Luftdrosseln?
> https://www.coilcraft.com/pdfs/bcl.pdf
> (Einfügedämpfungsmessungen 50 MHz- 40 GHz)

weil hier die geringere kapazitive Last zur Breitbandigkeit beiträgt.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.dl0dg.de

: Bearbeitet durch User
Autor: Christoph db1uq K. (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://www.gowanda.com/broadband-products.html
noch ein Hersteller für "conical coils" (bis zu 10A), gefunden im
neusten mwee.com Magazin.

Autor: Marcel B. (mabu1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

Christoph db1uq K. schrieb:
> Geht es um solche Breitband-Luftdrosseln?
> https://www.coilcraft.com/pdfs/bcl.pdf
> (Einfügedämpfungsmessungen 50 MHz- 40 GHz)

die Richtung geht in die selbe. Die Dinger sind schweineteuer. Da ich
keine Stückzahl habe und das ganze eher Hobby ist will ich versuchen mit
einfachen Mitteln ähnliche Ergebnisse zu bekommen..

Über sinnhaft oder nicht, rentabel oder nicht braucht man hier nicht
streiten, es ist ein Hobby ;)

Bernd: Ich denke, dass eine geringfügige Verformung immer auftreten wird
mit einer nichtlinearen Steigung der Führungsrille. Jedoch muss man ja
nur einen Teil drehen, dann kann man die Spule runterschieben. Für das
Anforderungsprofil sollte diese Größe okay sein. Vermutlich wird es
unisolierter Draht. Daher ist eine gescheite Führung wichtig. Backlack
halte ich hier für schwierig. Wobei die Coilcraft-Teile, wenn ich mich
recht entsinne, auch mit irgendwas (teils) vergossen sind?

@ Kupferbieger: Ist das auch stabiler und hat eingebaute
Kupferspiralfunktion für die YL? ;)

Antwort schreiben
