STM8L052 an Stlink V2 anschließen Pinbelegung

[Elias (Gast)]

Hallo,

Ich versuche, einen STM8L052 per SWIM auszulesen, bekomme das aber
trotz durchwälzen sämtlicher Datenblätter nicht hin. Ich weiß, dass es
sein kann, dass der Chip gesperrt ist, aber das ist nicht mein Problem,
sondern eher, dass ich zu dem teil mit dem Stlink V2 schon gar keine
Verbindung hin krieg. Wenn irgendwer weiß, was ich an welchen dieser
silbernen Punkte auf der Platine anschließen muss, wäre ich sehr
dankbar, ich finde alles mögliche über den Prozessor im Internet, aber
nichts, was brauchbar wäre. Der Chip sitzt auf einem Gasgriff, und der
sitzt wiederrum auf einem E-Roller aus Chinesien.

MfG. Elias

[Googler (Gast)]

Die vier fetten Lötaugen springen Dich förmlich an. Den Rest siehe
Datenblatt.

[Elias (Gast)]

Hallo,

Dass das die fetten Lötaugen sind, weiß ich schon, ich werde nur aus dem
Datenblatt nicht schlau, was ich wo anschließen soll, ich denke mal, ich
bin einfach zu blöd...

[Googler (Gast)]

GND
Swim
Nrst
Vcc

[Elias (Gast)]

Jaja schon, aber welcher wo hin? Genau das ist das, was ich nicht
kapiere...

[Googler (Gast)]

Das ist die Reihenfolge von oben nach unten. GND und Vcc solltest Du
vorsichtshalber vorher nachmessen.

[pegel (Gast)]

Pin 1 -> SWIM
Pin 2 -> NRST

[Walter Tarpan (Gast) (Gast)]

Beim ST-Link V2/isol liegt tatsächlich kein passendes Kabel für SWIM
dabei. Das muß man selbst machen (oder mit Dupont-Käbelchen von Hand
stecken).

Das Pinout an der 20poligen Buchse ist in der Original-Anleitung auch
etwas unübersichtlich. Hier findet man eine übersichtlichere
Darstellung:

https://www.waveshare.com/st-link-v2-stm8.htm

[Googler (Gast)]

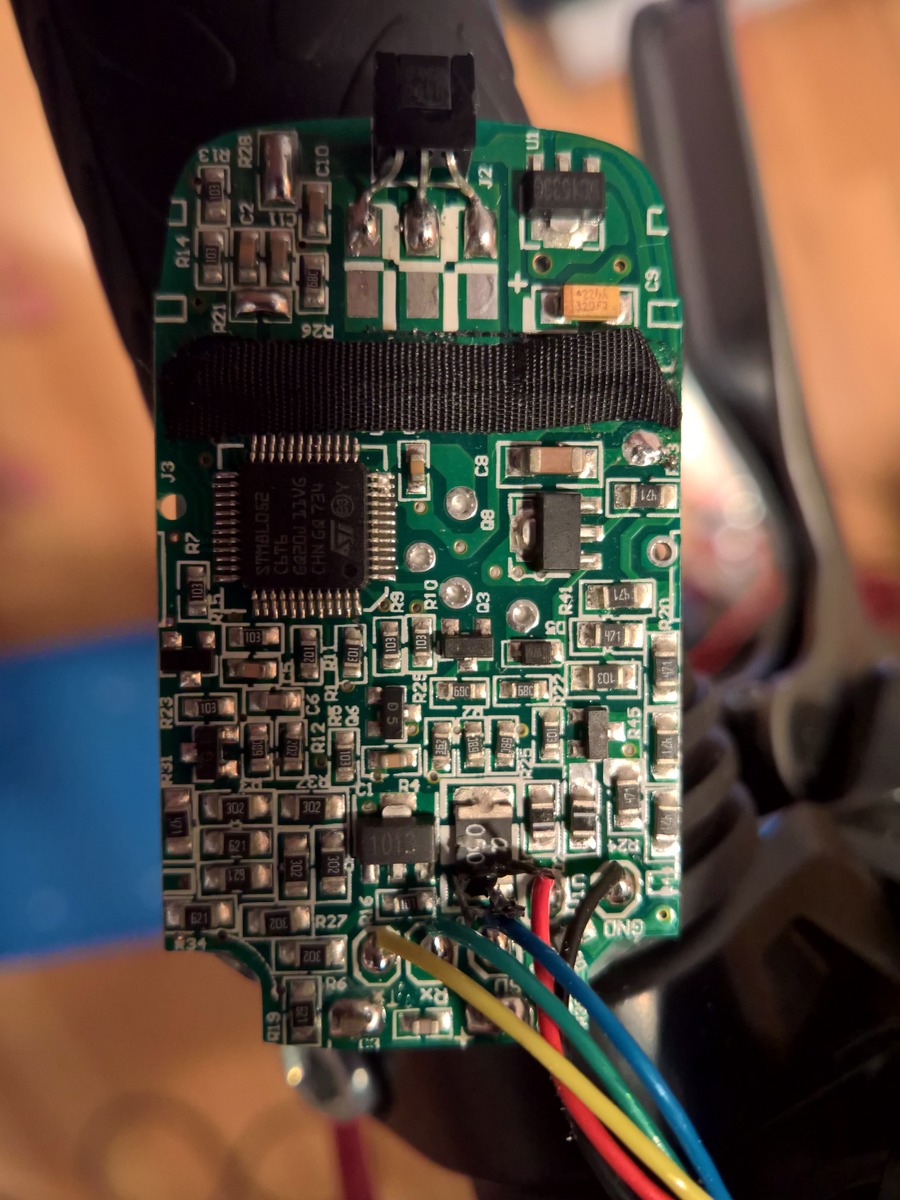

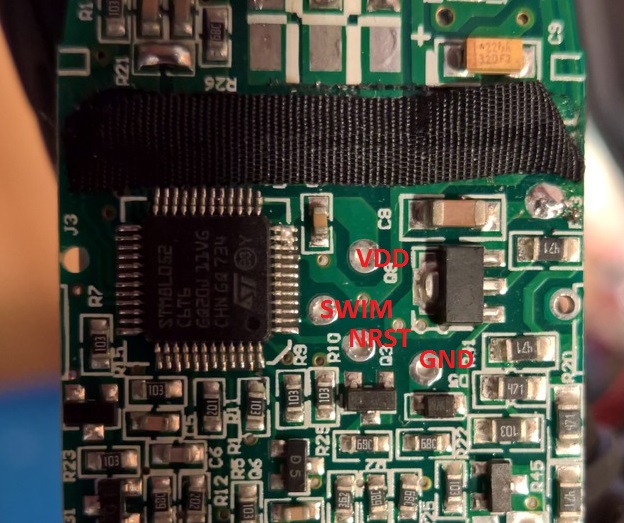

Anschlüsse siehe Bild. Du solltest Dir vielleicht eher ein anderes Hobby
suchen, wenn es schon an so elementaren Sachen scheitert und Du zwei
threads dafür aufmachen musst:

Beitrag "STM8L052 Beinchen für SWIM Auslesen"
