SimulAVR, GDB Programm mit ADC simulieren

[mgolbs (Gast)]

Hallo,

ich will mein ATMEGA8 Programm nun mal per SimulAVR und GDB unter Debian
Linux simulieren. Mein Kernproblem ist das Setzen der ADCs bei der
Simulation. Muss ich die Breakpoint vor

ADCSRA |= (1 << ADSC);

 setzen und dann ADCL und ADCH mit Werten füllen? Wenn ja wie macht man
das im SimulAVR/GDB System?

Gruß und Dank Markus

[mgolbs (Gast)]

Hallo,

bin jetzt so weit im gdb per

set *0x04=0x11

Register setzen zu können. Leider finde ich auch in der iom8.h, für
ATMega8, keine für mich verständliche Lösung bezüglich IO Register.
Sollte doch generell auch so funktionieren, oder?

/* ADC */
#define ADCW    _SFR_IO16(0x04)
#ifndef __ASSEMBLER__
#define ADC     _SFR_IO16(0x04)
#endif
#define ADCL    _SFR_IO8(0x04)
#define ADCH    _SFR_IO8(0x05)
#define ADCSR   _SFR_IO8(0x06)
#define ADCSRA  _SFR_IO8(0x06)  /* Changed in 2486H-AVR-09/02 */
#define ADMUX   _SFR_IO8(0x07)

Wie kann ich _SFR_IO8(0x05) per set * .... setzen? Muss ich da irgend
wie einen Offset nutzen wie 0x100000, ...., 0x800000? Über Infos wäre
ich dankbar.

Gruß Markus

[zitter_ned_aso (Gast)]

mplab ide läuft auch unter linux und kommt direkt von microship.

vielleicht ausprobieren, als alternative?

[mgolbs (Gast)]

Hallo,

da könnte ich den avr-gcc C Code 1:1 übernehmen?

"...The AVR GCC Compiler for AVR devices.."

Wobei mir fehlt doch nur ein kleiner Schritt um gdb nutzen zu können.
Das Paket avr-gcc, SimulAVR und GDB ist im Debian System enthalten,
schnell installiert, kompakt und über Jahre verfügbar, 2010..., läuft
auch auf veralteter Hardware und auf alten Distributionen. So bleibt man
über Jahre entwicklungsfähig. Früher habe ich mit dem Atmel Studio
teilweise gearbeitet. War mir aber zu groß und zu mächtig. mplab ide
wird wohl ähnlich geartet sein.

In avr-gcc geht das irgend wie so.

sbi((*(volatile uint8_t *)((0x04) + 0x20)), 5);

Laut microchip

#define sbi(port,bit) \
  (port) |= (1 << (bit))
Set bit in IO port port.

Das muss man doch irgend wie "umrechnen" können.

Gruß und Dank Markus

[mgolbs (Gast)]

Hallo,

wieder einen Schritt weiter. Mit

(gdb) set *0x0029=0x95
(gdb) set *0x0031=0x96
(gdb) set *0x0032=0x97

kann ich in die IO-Register [10] PIND, [11] DDRD und [12] PORTD
schreiben. Habe aber die Logik noch nicht verstanden wann ich in
Register und wann in IO Register geschrieben wird. Irgend wir wechselt
das auch mit

set *0x800004=0x11

Gruß und Dank Markus

[mgolbs (Gast)]

Hallo,

habe noch etwas probiert bezüglich möglicher Systematik.

>>>> debug Ansatz
# Terminal 1
# simulavr -g -P simulavr-disp -d atmega8
# Terminal 2
# avr-gdb oder avr-gdb -tui
# (gdb) file ***filename_type.elf
# target remote localhost:1212
# load
# b main
# b 56
# b 276
# c
# s
# (gdb) set *0x800004=0x73 Register r04 wird auf hex 73 gesetzt
# (gdb) set *0x04=0x72 Register r04 wird auf hex 72 gesetzt, aber vorher obriger Befehl
# (gdb) set *0x03=0x71 Register r03 wird auf hex 71 gesetzt, aber vorher obriger Befehl, r04 wird dabei 00
# (gdb) set *0x800005=0x76 Register r05 wird auf hex 76 gesetzt, aber vorher obriger Befehl, r03 bleibt 71
# (gdb) set *0x800030=0x77 IO-Register [10] wird auf hex 77 gesetzt, aber vorher obriger Befehl, Rest bleibt
# (gdb) set *0x800038=0x78 IO-Register [18] wird auf hex 78 gesetzt, aber vorher obriger Befehl, Rest bleibt
# (gdb) set *0x800040=0x79 keine Veraenderung
# (gdb) set *0x800041=0x79 keine Veraenderung
# (gdb) set *0x800050=0x79 keine Veränderung
# (gdb) set *0x50=0x79 keine Veränderung
# (gdb) set *0x800050=0x79 keine Veraenderung
# (gdb) set *0x000=0x79 keine Veraenderung
# (gdb) set *0x0011=0x79 keine Veraenderung
# (gdb) set *0x0010=0x79 keine Veraenderung
# (gdb) set *0x800010=0x79 keine Veraenderung
# (gdb) set *0x800010=0x02 setzt Register r16 auf hex 02
# (gdb) set *0x800010=0x79 setzt Register r16 auf hex 79 was bei gleichem Befehl vorher nicht ging
# (gdb) set *0x0010=0x88 setzt Register r16 auf hex 88
# (gdb) set *0x00c0=0x83 setzt SRAM Register 00c0 auf hex 83
# (gdb) set *0x00b1=0x85 setzt SRAM Register 00b1 auf hex 85
# (gdb) set *0x0053=0x89 keine Veraenderung
# (gdb) set *0x00af=0x89 setzt SRAM Register 00af auf hex 89

Leider verstehe ich das Verhalten im gbd bezüglich Registern überhaupt
nicht. Der Adressraum ist für mich nicht zu definieren wann ich Register
r.. wann IO Register [..] und wann ich SRAM Register 0x.... mit dem set
*0x.. 0anspreche. Auch was ich mit dem set *0x8..... bewirke. Hat da
jemand eine Info?


Bezüglich mplab habe ich es mir installiert, kann aber keine gcc
Projekte, Code davon nutzen, findet keinen Compiler unter /usr/bin/.

Gruß und Dank Markus

[mgolbs (Gast)]

Hallo,

werde jetzt mal simavr probieren. Habe als erstes unter Debian gtkwave,
libelf-dev, freeglut3-dev und elfutils installiert. Verstehe auch hier
noch nicht wie das simavr zu konfigurieren ist, auch bezüglich gdb
Anbindung aber die Grafik des Testssystems in gtkwave sieht
vielversprechend aus. Eventuell komme ich damit weiter.

Gruß Markus

[Alexander S. (alesi)]

mgolbs schrieb:
> Habe aber die Logik noch nicht verstanden wann ich in
> Register und wann in IO Register geschrieben wird.

Hallo Markus,

die 32 Register r00 bis r31 haben im Datenbereich die Adressen $00 bis
$1F.
Die 64 I/O-Register die Adressen $20 bis $5F. Bei den Befehlen, die auf
I/O-Register wirken, beginnen die Adressen der I/O-Register bei $00, um
Bits zu sparen.
Daher entsprechen

 PIND $10 -> $30 (nicht $29 wie bei Dir oben)
 DDRD $11 -> $31
PORTD $12 -> $32

Siehe die erste Spalte in der Register Summary im Datenblatt auf S. 309.

[zitter_ned_aso (Gast)]

mgolbs schrieb:
> Bezüglich mplab habe ich es mir installiert, kann aber keine gcc
> Projekte, Code davon nutzen, findet keinen Compiler unter /usr/bin/.

kann ich auch nicht. Alles was mit ubuntu kam und in
/usr/bin-Verzeichnis liegt, wird auch bei mir nicht akzeptiert. Keine
Ahnung warum.

Diese IDE ist ja noch beta, vielleicht ändert sich das noch.

Ich habe die gcc-avr-toolchain von (ihrer?) Webseite runtergeladen und

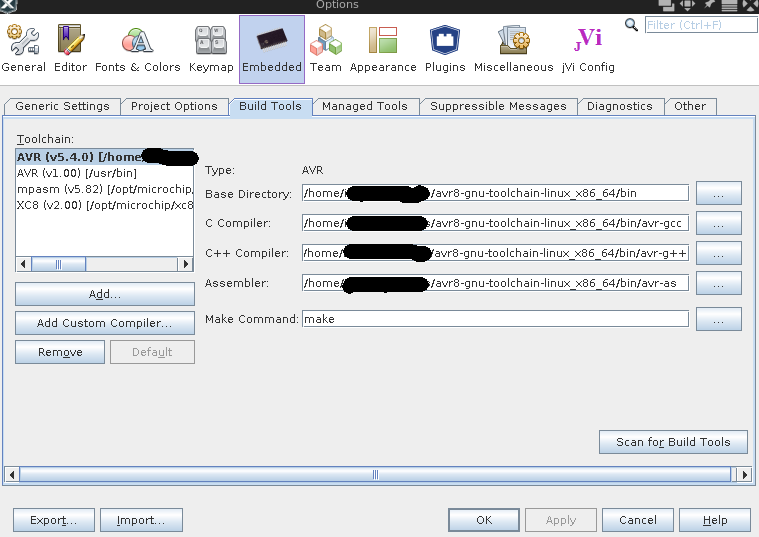

damit gehts. Siehe Foto im Anhang. Ich habe nicht mehr im Kopf wo ich
sie her habe.

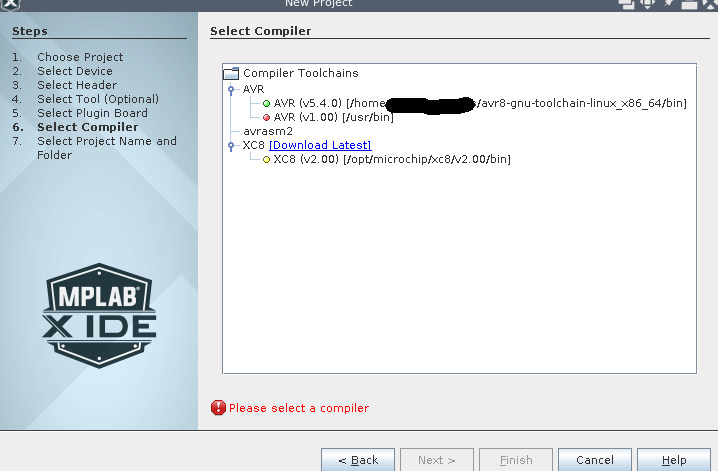

Und diese toolchain kann ich dann beim Erzeugen eines neuen Projekts
auswählen. Zusätzlich zu dem xc8-Compiler. Alles aus "usr/bin" bleibt
weiterhin rot, wie bei dir.


(hinzugefügt wird das ganze über tools -> options -> embedded -> build
tools. Dort dann mit dem "add"-Button das neue Verzeichins auswählen
(und z.B. als "default" markieren).


Was den xc8-Compiler angeht, dann hast du da bestimmt auch die Version
2.00. Es gibt dafür mittlerweile eine neuere Version 2.05

"....Thanks for taking a look and commenting. The v2.05 compiler will
have a few neat new features, and moving forward, the AVR compiler
inside XC8 will continue to develop...."

Letzter Kommentar auf: https://www.microchip.com/forums/m1070554.aspx

Vielleicht reicht dir erst mal dieser Compiler.

[zitter_ned_aso (Gast)]

zitter_ned_aso schrieb:
> Ich habe die gcc-avr-toolchain von (ihrer?) Webseite runtergeladen und
> damit gehts. Siehe Foto im Anhang. Ich habe nicht mehr im Kopf wo ich
> sie her habe.

vermutlich von hier:

https://www.microchip.com/mplab/avr-support/avr-and-arm-toolchains-c-compilers

(aber die Links scheinen momentan nicht zu funktionieren)

[mgolbs (Gast)]

Hallo,

vielen Dank für die Informationen. Ich habe damit noch mal neu begonnen.

(gdb) set *0x00=0x17
(gdb) set *0x20=0x17

Mit diesen zwei Befehlen müsste ich doch eigentlich das erste Register
r00 sowie das erste IO Register jeweils auf hex 17 gesetzt haben. Der
Befehl wird ohne Fehlermeldung angenommen, die Registerinhalte bleiben
aber weiterhin auf Startwert 00.

Erst ein

(gdb) set *0x800000=0x17

setzt das Register r00 auf hex 17. Der Befehl

(gdb) set *0x800020=0x17

sollte dann doch auch IO Register [00] auf hex 17 setzen, tut er leider
nicht.

(gdb) set *0x800000=0x17
(gdb) set *0x800020=0x17
(gdb) set *0x800028=0x17
(gdb) set *0x800030=0x17
(gdb) set *0x800021=0x17
(gdb) set *0x800022=0x17
(gdb) set *0x800023=0x17
(gdb) set *0x800024=0x17
(gdb) set *0x800025=0x17
(gdb) set *0x800026=0x17
(gdb) set *0x800027=0x17
(gdb) set *0x800028=0x17
(gdb) set *0x800029=0x17
(gdb) set *0x80002a=0x18
(gdb) set *0x80002b=0x18
(gdb) set *0x80002c=0x18
(gdb) set *0x80002d=0x18
(gdb) set *0x80002e=0x18
(gdb) set *0x80002f=0x18

Auch alle diese IO-Register, [00]...[0f] lassen sich nicht ändern.

(gdb) set *0x20=0x17
(gdb) set *0x2f=0x17

Ebenfalls negativ. Erst [10] lässt sich per set setzen.

(gdb) set *0x30=0x17

Auch

(gdb) set *0x31=0x17
(gdb) set *0x32=0x17
(gdb) set *0x33=0x17
(gdb) set *0x34=0x17
(gdb) set *0x35=0x17
(gdb) set *0x36=0x17
(gdb) set *0x37=0x17
(gdb) set *0x38=0x17

sind änderbar.

Ab

(gdb) set *0x39=0x17

wieder keine Änderungsmöglichkeit. Nur

(gdb) set *0x5f=0x17
(gdb) set *0x5e=0x17
(gdb) set *0x5d=0x17

sind änderbar. Warum ist das so? Warum muss ich am Anfang den offset
*0x800000 machen? Wie muss ich set benutzen um den SRAM zu ändern?

Gruß und Dank Markus

[mgolbs (Gast)]

Hallo,

hier noch der Auszug aus dem simulavr -g -P simulavr-disp -d atmega8

golbs@debian-net-amd:~/Atmel/2019-04-08-ATMega8P$ simulavr -g -P simulavr-disp -d atmega8

Simulating a atmega8 device.

devsupp.c:338: MESSAGE: TODO: attach IO Reg 'TWBR' at 0x0020
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'TWSR' at 0x0021
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'TWAR' at 0x0022
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'TWDR' at 0x0023
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'ADCL' at 0x0024
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'ADCH' at 0x0025
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'ADCSRA' at 0x0026
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'ADMUX' at 0x0027
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'ACSR' at 0x0028
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'UBRRL' at 0x0029
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'UCSRB' at 0x002a
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'UCSRA' at 0x002b
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'UDR' at 0x002c
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'SPCR' at 0x002d
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'SPSR' at 0x002e
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'SPDR' at 0x002f
devsupp.c:332: MESSAGE: attach: IO Reg 'PIND' at 0x0030: created
devsupp.c:316: MESSAGE: attach: IO Reg 'DDRD' at 0x0031: ref = 0x0030
devsupp.c:316: MESSAGE: attach: IO Reg 'PORTD' at 0x0032: ref = 0x0030
devsupp.c:332: MESSAGE: attach: IO Reg 'PINC' at 0x0033: created
devsupp.c:316: MESSAGE: attach: IO Reg 'DDRC' at 0x0034: ref = 0x0033
devsupp.c:316: MESSAGE: attach: IO Reg 'PORTC' at 0x0035: ref = 0x0033
devsupp.c:332: MESSAGE: attach: IO Reg 'PINB' at 0x0036: created
devsupp.c:316: MESSAGE: attach: IO Reg 'DDRB' at 0x0037: ref = 0x0036
devsupp.c:316: MESSAGE: attach: IO Reg 'PORTB' at 0x0038: ref = 0x0036
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'UBRRH' at 0x0040
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'WDTCR' at 0x0041
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'ASSR' at 0x0042
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'OCR2' at 0x0043
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'TCNT2' at 0x0044
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'TCCR2' at 0x0045
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'ICR1L' at 0x0046
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'ICR1H' at 0x0047
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'OCR1BL' at 0x0048
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'OCR1BH' at 0x0049
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'OCR1AL' at 0x004a
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'OCR1AH' at 0x004b
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'TCNT1L' at 0x004c
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'TCNT1H' at 0x004d
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'TCCR1B' at 0x004e
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'TCCR1A' at 0x004f
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'SFIOR' at 0x0050
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'OSCCAL' at 0x0051
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'TCNT0' at 0x0052
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'TCCR0' at 0x0053
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'MCUCSR' at 0x0054
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'MCUCR' at 0x0055
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'TWCR' at 0x0056
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'SPMCR' at 0x0057
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'TIFR' at 0x0058
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'TIMSK' at 0x0059
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'GIFR' at 0x005a
devsupp.c:338: MESSAGE: TODO: attach IO Reg 'GICR' at 0x005b
devsupp.c:332: MESSAGE: attach: IO Reg 'SPL' at 0x005d: created
devsupp.c:316: MESSAGE: attach: IO Reg 'SPH' at 0x005e: ref = 0x005d
devsupp.c:332: MESSAGE: attach: IO Reg 'SREG' at 0x005f: created
avrcore.c:475: MESSAGE: attach: Internal SRAM from 0x0060 to 0x045f
decoder.c:3875: MESSAGE: generating opcode lookup_table
main.c:415: MESSAGE: Simulating clock frequency of 8000000 Hz
Waiting on port 1212 for gdb client to connect...

Gruß Markus

[mgolbs (Gast)]

Hallo,

die 0x800000 scheinen aus der Makefile Definition zu kommen.

# Convert ELF to COFF for use in debugging / simulating in AVR Studio or VMLAB.
COFFCONVERT=$(OBJCOPY) --debugging \
--change-section-address .data-0x800000 \
--change-section-address .bss-0x800000 \
--change-section-address .noinit-0x800000 \
--change-section-address .eeprom-0x810000

Gruß Markus
