Forum: Platinen Target3001 platine


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Dani (Gast)


Angehängte Dateien:

Bewertung
-1 lesenswert
nicht lesenswert
hallo zusammen,

ich wollte mal fragen, wie man die gleiche Spannungsquelle bzw. die
gleiche Grunds mit unterschiedlichen Komponenen bei Target verbindet,

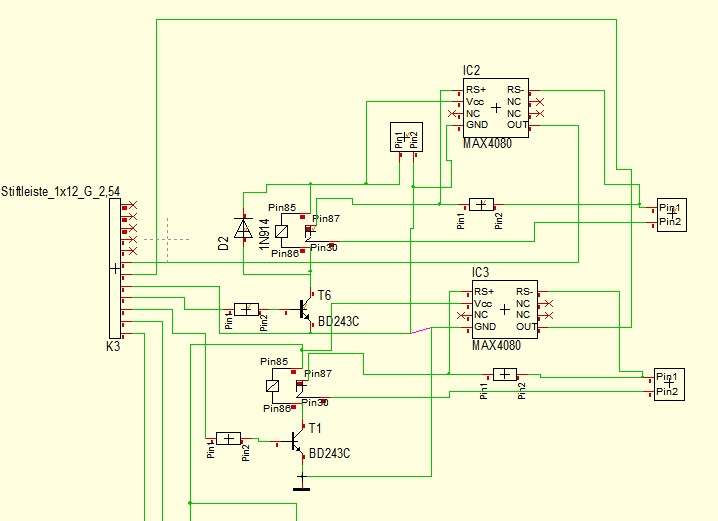

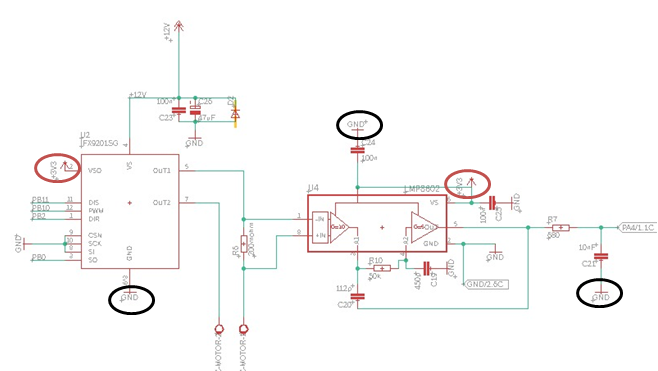

damit der Schaltplan überschauber bleibt? so wie im ersten Bild mit
Eagle 3.3 V und GND werden an unterschiedliche Komponenten
angeschlossen. Das zwite Bild ist der Schaltplan mit Target und gar
nicht überschaubar.

LG

von Jörg R. (solar77)


Bewertung
0 lesenswert
nicht lesenswert
Dani schrieb:
> hallo zusammen,
>
> ich wollte mal fragen, wie man die gleiche Spannungsquelle bzw. die
> gleiche Grunds mit unterschiedlichen Komponenen bei Target verbindet,
> damit der Schaltplan überschauber bleibt? so wie im ersten Bild mit
> Eagle 3.3 V und GND werden an unterschiedliche Komponenten
> angeschlossen. Das zwite Bild ist der Schaltplan mit Target und gar
> nicht überschaubar.

Das sind doch 2 vollkommen unterschiedliche Schaltungen, nicht
miteinander vergleichbar. Der Target-Schaltplan ist zudem schlecht
gezeichnet und unvollständig. Eine Spannungsversorgung, bis auf ein
GND-Symbol, ist nicht zu erkennen.

: Bearbeitet durch User
von Helmut S. (helmuts)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Nimm Referenzsymbole und mach die vielen GND- und Vcc-Leitungen weg. Die
findest du unter Bauteile. Hier ein Auszug aus den Demobeispielen.

: Bearbeitet durch User
von Dani (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Jörg R. schrieb:
> Das sind doch 2 vollkommen unterschiedliche Schaltungen
ja es ging nicht darum, sondern wie ich eine 3.3 Spannungsquelle und GND
z.B. an 2 Komponenten mit Target verbinden kann?

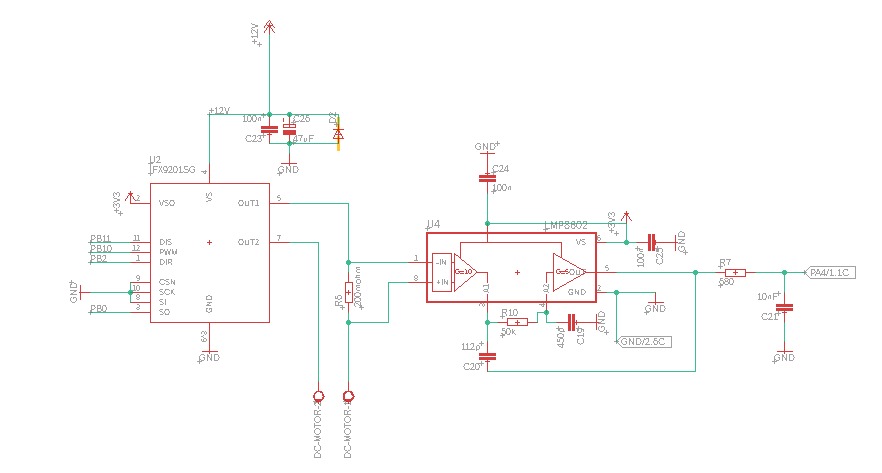

als Beispiel siehe das Bild, dort gibt 2 3,3 V und 2 GNDs das will ich
auch machen mit Target aber wie ?

von Jörg R. (solar77)


Bewertung
0 lesenswert
nicht lesenswert
Dani schrieb:
> Jörg R. schrieb:
>> Das sind doch 2 vollkommen unterschiedliche Schaltungen
> ja es ging nicht darum, sondern wie ich eine 3.3 Spannungsquelle und GND
> z.B. an 2 Komponenten mit Target verbinden kann?
>
> als Beispiel siehe das Bild, dort gibt 2 3,3 V und 2 GNDs das will ich
> auch machen mit Target aber wie ?

Das hat Helmut doch geschrieben.

von Stefan (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Du nimmst das GND Symbol und setzt es dahin wohin
du es haben willst. Nimm soviele GND Symbole wie du brauchst.

von Dani (Gast)


Bewertung
0 lesenswert
nicht lesenswert
danke euch )

von Dani (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Stefan schrieb:
> Du nimmst das GND Symbol und setzt es dahin wohin
> du es haben willst. Nimm soviele GND Symbole wie du brauchst

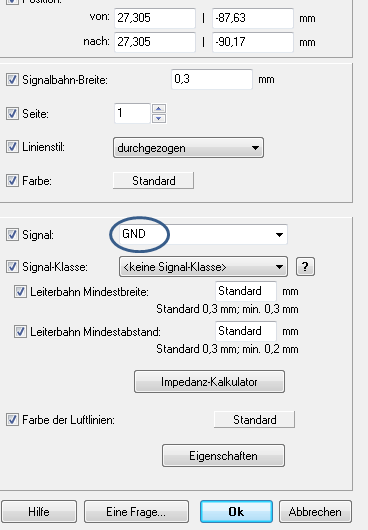

Aber dann müssen alle GND Signale die gleiche Bezeichnung haben ?

von Jörg R. (solar77)


Bewertung
0 lesenswert
nicht lesenswert
Dani schrieb:
> Stefan schrieb:
>> Du nimmst das GND Symbol und setzt es dahin wohin
>> du es haben willst. Nimm soviele GND Symbole wie du brauchst
>
> Aber dann müssen alle GND Signale die gleiche Bezeichnung haben ?

Ja, die heißen dann GND. Wenn Du verschiedene GND hast, z.B. durch
mehrere Spannungsversorgungen und eine (galvanische) Trennung
erforderlich ist, bekommen die GND unterschiedliche Bezeichnungen.

: Bearbeitet durch User
von Stefan (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Wenn du das Symbol GND nimmst, dann haben alle
den selben Namen und werden miteinander verbunden.
Wenn du !GND nimmst, kannst du den Namen festlegen,
mit welchem Signal es verbunden werden soll.
