Huhu liebes Forum, ich will mir einen kleinen Elektromagnet basteln.
Zuhause bei uns gibts jede Menge 1,5mm2 Kabel. Ich habe auch ein
Netzteil mit 150 W ausfindig machen können, 24V und 6,25A. Damit wollte
ich direkt an die Spule dran, gibt das einen Kurzschluss oder muss ich
zwingend einen Vorwiderstand in die Leitung einbauen? Geht evtl. ein
Kondensator? Der würde ja einen Stromfluss verhindern.

Liebe Grüße
Marion

Autor: Rübezahl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dann baue einen Topfmagneten. Mit der passenden Ankerplatte kannst du
dich sogar mit deinem Eigengewicht dranhängen. Das haben wir früher im
Physikunterricht gemacht.

Autor: Rübezahl (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Bei einem Kondensator in der Leitung kann es in Verbindung mit der Spule
zu Resonanzerscheinungen kommen!

Autor: Marion (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Rübezahl schrieb:
> Bei einem Kondensator in der Leitung kann es in Verbindung mit der Spule
> zu Resonanzerscheinungen kommen!

Und wie wirkt sich das aus?

Autor: Rübezahl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dass die Spannungsfestigkeit des Kondensators um ein vielfaches
überschritten wird.

Autor: Rübezahl (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Liefert dein Netzteil AC oder DC?

Autor: Jörg W. (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Marion schrieb:
> 1,5mm2 Kabel. Ich habe auch ein Netzteil mit 150 W ausfindig machen
> können, 24V und 6,25A.

Bei 24 V und 6,25 A kannst du dir ausrechnen, welchen minimalen
Gleichstromwiderstand du da dranklemmen darfst.

Aus den 1,5 mm² Querschnitt sowie der spezifischen Leitfähigkeit von
Kupfer (Tafelwerk oder Wikipedia) kannst du dir nun ausrechnen, wieviel
Meter Draht du mindestens irgendwo aufwickeln musst, damit die Sache
erst einmal keine Überlast mehr für deinen Netzteil darstellt.

Autor: Rübezahl (Gast)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

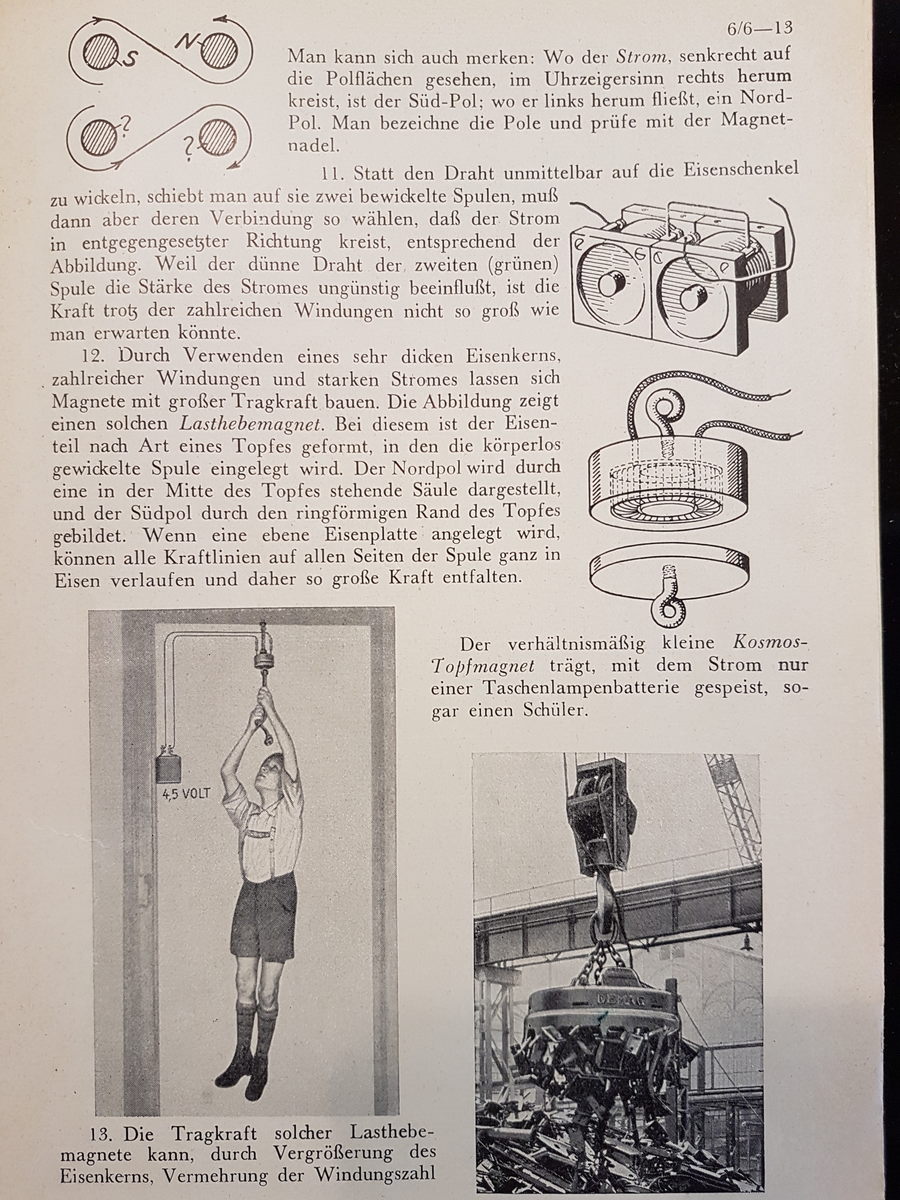

Hier mal der Aufbau eines Topfmagneten.

Autor: Lurchi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
6,5 A sind recht wenig für ein 1,5 mm² Kabel. Für den Dauebetrieb und
ohne aktive Kühlung aber nicht so falsch.
Bei etwas über 10 mOhm je Meter braucht es schon fast 400 m mit 24 V
klar zu kommen. Ggf. sollt man eher ein Netzteil für 5 V oder 12 V
suchen.

Autor: Flachwixer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Marion schrieb:
> Damit wollte
> ich direkt an die Spule dran, gibt das einen Kurzschluss---

So hab ich mit 9 Jahren meinen ersten Schluss erzeugt - irgendeine
Bastelei im Fernsehn gesehen, etwas Kupferdraht von einer Drossel auf
einen Eisennagel gewickelt und in die Steckdose.

Mit einer Flachbatterie hats funktioniert.

Autor: pgm (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lurchi schrieb:
> Ggf. sollt man eher ein Netzteil für 5 V oder 12 V suchen.

Wenn man den E-Magneten auch steuern / beliebig anwenden können
will, ginge auch - an den 24V - ein einstellbarer Step-Down. Oder
sogar nur PWM (obwohl das ja praktisch auch ein Step-Down ist).

Wegen der "zuviel-Spannung", und weil man eh nur eine bestimmte
maximale Haltekraft brauchen wird (für reale Anwendung), dann eben
mit Zusatz-Beschaltung... Step-Down nicht über gewisse max. V_out,
und PWM nicht über gewissem max. Tastgrad.

Autor: Michael B. (laberkopp)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Marion schrieb:
> ich will mir einen kleinen Elektromagnet basteln.
> Zuhause bei uns gibts jede Menge 1,5mm2 Kabel. Ich habe auch ein
> Netzteil mit 150 W ausfindig machen können, 24V und 6,25A. Damit wollte
> ich direkt an die Spule dran, gibt das einen Kurzschluss oder muss ich
> zwingend einen Vorwiderstand in die Leitung einbauen?

Klein wird der wohl nicht.

1.5mm2 für 6.25A an 24V bedeutet 338 Meter Draht.

Du hast ja jede Menge, also aufwickeln.

Die entstehenden 144 Watt Verlustwärme muss die Spule auch loswerden
können, also genug Oberfläche haben, damit die Wicklung nicht über 70
GradC bekommt. Eine Wicklung genau so breit wie hoch ist also ungünstig,
zu wenig Kühlfläche, besser wohl eine längere Zylinderspule innendrin
mit Eisenkern. Die ist besser gekühlt, notfalls mit einem Lüfter
anpusten.

Bei 10cm Radius, 20cm Durchmesser, macht eine Windung 60cm, also 500
Windungen, statt 22 nebeneinander auf 5cm und 22 Lagen, lieber 100
nebeneinander auf 20cm und 5 Lagen.

100 Windungen a 6A macht 600 Amperewindungen. Berechnet wird das hier
https://www.roboternetz.de/community/threads/1488-Elektromagnet/page3?p=11453#post11453

Mehr als 1.4 Tesla wird man aber nicht erreichen.

Autor: Joachim B. (jar)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Marion schrieb:
> ich will mir einen kleinen Elektromagnet basteln.

mach doch

> Zuhause bei uns gibts jede Menge 1,5mm2 Kabel. Ich habe auch ein

dann rechne die Länge von 1,5mm² die benötigt wird um

> Netzteil mit 150 W ausfindig machen können, 24V und 6,25A. Damit wollte
> ich direkt an die Spule dran

um 6,25A an 24V fliessen zu lassen.

Zuerst den Widerstand rechnen, dann die Länge für 1,5mm² Kupfer.

> gibt das einen Kurzschluss oder muss ich

dann gibt es keinen Kurzschluß wenn der Widerstand passt oder 10% höher
ist.

> zwingend einen Vorwiderstand in die Leitung einbauen? Geht evtl. ein
> Kondensator? Der würde ja einen Stromfluss verhindern.

Kondensator wäre ungünstig

: Bearbeitet durch User
Beitrag #5853073 wurde von einem Moderator gelöscht.
Autor: Klaus R. (klara)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Marion schrieb:
> Huhu liebes Forum, ich will mir einen kleinen Elektromagnet basteln.
> Zuhause bei uns gibts jede Menge 1,5mm2 Kabel.

Du sprichst von Installationskabel für das 230V Hausnetz?
Für eine Spule brauchst Du aber nur einen Draht. Du mußt zuerst solch
ein Kabel aufschneiden und die Drähte herausholen. Aber dieser Draht hat
eine relativ dicke Isolationsschicht. Dadurch wird Dein Elektromagnet
nicht so kompakt und nicht besonders effektiv.

Was Du brauchst wäre dies hier. Ist sogar schon aufgewickelt.
https://www.reichelt.de/500g-kupferlackdraht-auf-spule-1-32mm-cul-500-1-32-p57198.html?&trstct=pos_15
mfg klaus

: Bearbeitet durch User

Antwort schreiben
