Forum: Platinen Wer arbeitet mit Altium Circuit Studio?


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Hardware*innenentwickelnder (Gast)


Bewertung
-2 lesenswert
nicht lesenswert
Hallo allereseits!

Ich mache hauptberuflich Elektronikentwicklung, in der Hauptsache
Platinenlayout mit Altium Designer. In meiner eigenen nebenberuflichen
Tätigkeit entwickle ich ebenfalls Elektronik und Platinen, allerdings
aus Kostengründen momentan noch mit KiCAD. Zugegeben, KiCAD hat sich gut
entwickelt, ist aber im Vergleich zu kommerziellen Programmen in
vielerlei Hinsicht ein elender Krampf. Ich möchte die einzelnen Details
hier nicht näher erläutern. Es ist langsam ein Zeitpunkt erreicht, wo
der Einsatz eines professionellen Programms unausweichlich wird. Ich
habe in der Vergangenheit auch mit Eagle gearbeitet, möchte ich nicht.
Auch das Theater mit den Lizenzen möchte ich nicht unterstützen. Mit
Target 3001 habe ich es auch schon probiert, hat allerdings auch einige
gewaltig nervende Eigenschaften, weswegen ich davon abstand nehme. Aus
preislichen Gründen brauche ich über Mentor oder OrCAD etc. nicht
nachdenken. In Altium Designer bin ich firm, aber der Preis ist mir nun
doch noch etwas zu hoch, im Vergleich zu meinen finanziellen Mitteln.
Kürzlich bin ich auf das Circuit Studio von Altium gestoßen. Ich habe
vor wenigen Tagen die Testversion installiert. Die Bedienung und das
Layout der Software sind im Vergleich zu Altium Designer ein wenig
gewöhnungsbedürftig, aber auf den ersten Blick nicht so schlecht
gemacht. Der Preis von ca. 1000€ ist meines Erachtens für das Tool noch
gerade so als angemessen zu bezeichnen. Projekte können später sogar
angeblich mit Altium Designer weitergeführt werden. Nun natürlich die
große Frage: Was für Erfahrungswerte über den Einsatz von Circuit Studio
gibt es? Wer nutzt es regelmäßig, am besten Beruflich? Gibt es
irgendwelche absolute No-Goes? Würdet ihr es wieder kaufen?

Vielen Dank!

von Karls Q. (karlsquell)


Bewertung
0 lesenswert
nicht lesenswert
Ich arbeite mich auch gerade ein, kann da aber noch nicht viel
beisteuern.
Nur eine Anmerkung zum Preis: Es sind 427€+MwSt (also etwa 510€)
https://de.farnell.com/altium/11-100-15-1pe/software-pcb-cad-circuitstudio/dp/2855940

von Rainer S. (enevile)


Bewertung
0 lesenswert
nicht lesenswert
Also ich nutze Altium Designer beruflich und darf es auch privat
benutzen. Kopier die Bibliotheken von der Arbeit mit ;). Vorher hatte
ich eine gecrackte Altium Version 16.0(In der Ausbildung)

Von Circuit Studio habe ich noch nie mit gearbeitet.

: Bearbeitet durch User
von Jürgen G. (Firma: Elektronikentwickler Aachen) (fjgensicke)


Bewertung
2 lesenswert
nicht lesenswert
Auch ich nutze Altium Designer beruflich seit dekaden.

Meine mich zu erinnern, dass beim Circuit Studio es irgend ein Problem
mit den Libs gibt, wenn man sie dann im AD nutzen will.
Das CS ist halt nicht der kleine AD. Die haben da noch Einschränkungen
eingebaut. Nur vom Hören-Sagen.

Ansonsten würde ich dem Altiumvertrieb solange nevern, bis der Preis für
Dich angemessen ist. Und immer bedenken: Altium ist eine AG mit
gehandelten Aktien. Die werden kurz vor Quartalsabschluss immer Nervös,
wenn die Zahlen nicht stimmen (und das tun sie selten). Da kann man den
Hebel ansetzen :-)

von asd (Gast)


Bewertung
3 lesenswert
nicht lesenswert
Verwende doch einfach Altium Designer mit deiner Firmenlizenz?

von Wühlhase (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ich würde den Vertrieb auch versuchen so lange wie möglich
runterzuhandeln. 4k sollten drin sein.

von Marcus H. (Firma: www.harerod.de) (lungfish) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Hardware*innenentwickelnder schrieb:
...
> Projekte können später sogar
> angeblich mit Altium Designer weitergeführt werden.
...
Geht das mittlerweile? Als ich das letzte Mal mit dem CS Vertrieb
gesprochen habe, ging das ausdrücklich und gewollt nicht.

Ansonsten: Wenn Du AD von der Arbeit her gewöhnt bist, dann hast Du doch
nur Vorteile, wenn Du AD auch im Nebenjob einsetzt.


Und danke für Deinen Hinweis, warum Du Autodesk EAGLE nicht einsetzen
willst. Vielleicht bewegt sich der Laden doch nochmal. Das Autodesk
Lizenzmodell ist der Grund, warum sich viele überhaupt EAGLE-Anwender CS
und AD überhaupt anschauen.

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Ich weiß, ich weiß; Pr99SE ist ein zwanzig Jahre altes CAD. Trotzdem hat
es noch viel auf dem Kasten. (Um keine falschen Vorstellungen aufkommen
zu lassen, ich arbeitete seit 2004 mit allen Versionen von AD bis zur
spätesten V17.x. Ich kann also gut vergleichen). AD18-Aktuell gefällt
mir da weniger und spiele immer noch nur damit herum. Wer aber die
Internet-zentrische Integration und Versionskontrolle von AD bevorzugt
wird natürlich von PR99SE sehr enttäuscht sein.

Seit MS W10 unter der Haube mit V1809 bedeutend verbessert hat und
einige Bugs eliminierte, läuft nun auch ein für W7 gepatchtes Pr99Se
wieder einwandfrei und einem seriösen Gebrauch steht nichts mehr
dagegen. Wenn man Geduld hat, kann man auch noch Lizenzen gebraucht
kaufen. (Ich habe übrigens eine Neu bzw. legale Lizenz um keine falschen
Vorstellungen aufkommen zu lassen). Ich habe privat und arbeitsmäßig an
die 1000+ LP auf dem Buckel und kann also behaupten eine gewisse
Erfahrung im Layout zu haben.

Auch AD17 hat ein paar lästige Anomalien die repariert werden sollten.
(Memory Leak beim PCB Editieren, manchmal Fehlerhinzufügung beim DRC,
und, und, und...).

Für 99% aller modernen Designs ist Pr99SE trotz des hohen Alters allen
Behauptungen zum Konträren immer noch für die meisten anfallenden
Designs ausreichend fähig und effizient. Das Einzige was ich wirklich
vermisse ist das differenzial Track legen. Bei den modernen balanzierten
Busverbindungen ist das wirklich kein Luxus. Sonst aber, kann man mit
ihm viel machen und auch viele AD Bedienungs Methoden sind mit AD
verwandt oder identisch. Auch sind Imports und Exports inklusiv der
Bibliotheken zwischen beiden CADs kein Problem. Meine Bibliotheken sind
auch ein enormes Zeitinvestment. Mit den Bugs von Pr99SE kann man
tatsächlich leben und oft maßlos übertrieben und es ist in der Regel
sehr stabil. Das einzige, was unbedingt vermieden werden muß wie der
Teufel das Weihwasser, ist der Database Modus. Immer File System Mode
verwenden. Die Database Mode ist sehr unsicher und kann zu permanenten
Datenverlust führen. Alles Wichtige funktioniert. Der Autorouter
empfehle ich in beiden Fällen nicht. Die Qualität des Layouts ist nicht
sehr beeindruckend. Übrigens aufpassen, PR99SE nicht in XP
Kompatibilitäts Modus verwenden weil sonst alle Ini Dateien im Windows
Ordner eingesperrt bleiben umd man sie im Bedarfsfall nur mit extra
Arbeit editieren kann.

Mit der billigeren Version CS habe ich experimentiert und finde das UI
im Vergleich mit AD nicht gerade sehr ansprechend. Ganz speziell wenn
man AD bzw PR99SE gewöhnt ist.

Was ich im Vergleich zu AD vermisse ist die 3D Verbindung mit MCAD. Auch
die BOM Excel Templatemöglichkeiten erlauben viel bessere BOMs. Die
Online Vendor-Links sind ab und zu auch ganz arbeitsersparend. Sonst
verwende ich oft den Parameter Editor um BOMs direkt auszufüllen. Das
geht viel schneller als im Schaltbildeditor und Gruppen Updates sind
kein Problem.

Für jemand mit einem begrenzten Budget ist Pr99SE + SP6 also immer noch
eine sehr gute CAD Alternative. SP6 ist unbedingt notwendig. Auch läuft
es auf modernen Maschinen superschnell und ladet in wenigen Sekunden.
Den Gerbers sieht man nämlich wirklich nicht an wer sie erzeugt hat. Mit
etwas Erfahrung kann man mit PR99 auch sehr gut aussehende Schaltbilder
produzieren. Wer also Zugang zu PR99SE hat, tut gut es nicht zu
übersehen. Auch ist die Einarbeitung im Vergleich zu AD etwas einfacher
und trotzdem einander sehr ähnlich.

Sind nur meine zwei Cents zum Thema ECAD.

von Hardware*innenentwickelnder (Gast)


Bewertung
1 lesenswert
nicht lesenswert
asd schrieb:
> Verwende doch einfach Altium Designer mit deiner Firmenlizenz?

Die denkbar schlechteste aller Ideen. Zumal wir einen eigenen
Licence-Server haben, der von außen nicht erreichbar ist.

Gerhard O. schrieb:
> Ich weiß, ich weiß; Pr99SE ist ein zwanzig Jahre altes CAD. Trotzdem hat
> es noch viel auf dem Kasten.

Glaube ich gerne, aber ist es das in 10 Jahren auf einem dann aktuellen
BS auch noch?

Gerhard O. schrieb:
> AD18-Aktuell gefällt
> mir da weniger und spiele immer noch nur damit herum.

Richtig, AD18 ist totaler Murks voll mit Fehlern. V19 ist schon
wesentlich besser, wobei das Handling bei V17 wesentlich flüssiger war.

Gerhard O. schrieb:
> Mit der billigeren Version CS habe ich experimentiert und finde das UI
> im Vergleich mit AD nicht gerade sehr ansprechend

Mich stört es ein wenig, dass es optisch wie MS Office aufgemacht ist
und die Symbole unnötigen Platz auf dem Monitor verschwenden.

von Gerhard O. (gerhard_)


Bewertung
2 lesenswert
nicht lesenswert
Hardware*innenentwickelnder schrieb:
> asd schrieb:
>> Verwende doch einfach Altium Designer mit deiner Firmenlizenz?
>
> Die denkbar schlechteste aller Ideen. Zumal wir einen eigenen
> Licence-Server haben, der von außen nicht erreichbar ist.
>
> Gerhard O. schrieb:
>> Ich weiß, ich weiß; Pr99SE ist ein zwanzig Jahre altes CAD. Trotzdem hat
>> es noch viel auf dem Kasten.
>
> Glaube ich gerne, aber ist es das in 10 Jahren auf einem dann aktuellen
> BS auch noch?
Naja, jeden Fall läuft es zur Zeit gut auf einem aktuellen W10. Solange
MS das BS nicht verschlimmbessert, besteht Hoffnung. Und sonst wird sich
bestimmt ein älterer PC mit W7-8.1 (10) finden lassen...
>
> Gerhard O. schrieb:
>> AD18-Aktuell gefällt
>> mir da weniger und spiele immer noch nur damit herum.
>
> Richtig, AD18 ist totaler Murks voll mit Fehlern. V19 ist schon
> wesentlich besser, wobei das Handling bei V17 wesentlich flüssiger war.
Sehe ich genauso.
>
> Gerhard O. schrieb:
>> Mit der billigeren Version CS habe ich experimentiert und finde das UI
>> im Vergleich mit AD nicht gerade sehr ansprechend
>
> Mich stört es ein wenig, dass es optisch wie MS Office aufgemacht ist
> und die Symbole unnötigen Platz auf dem Monitor verschwenden.
Das war genau mein erster Eindruck. Das hat mir überhaupt nicht
gefallen. Ist auch ein Problem mit AD18. AD braucht bei mir trotz
schnellen PC mindestens eine Minute zum starten. PR99 läuft in ein paar
Sekunden. Mit PR lassen sich gleiche Arbeiten mindestens 30% schneller
erledigen weil AD zum Teil eine etwas umständlichere Bedienung hat.
Interessanterweise hat AD ein paar gleiche Bugs wie PR. Das Ausdrucken
und Setup zum Drucken ist bei AD weniger flexibel und auch
umständlicher.

Marketing trommelt oft mit all denen Features, wenn es aber darauf
ankommt, hat PR alles wichtige schon vor zwanzig Jahren gehabt. Sicher,
einige Sachen in AD sind sehr nürzlich und bin froh sie zu haben, aber
man kann auch ohne damit leben. Und beide Autorouter taugen nicht
wirklich. Da sieht dann das Layout oft aus wie ein Hundefrühstück. Das
CAD kann ja keine Gedanken lesen.

Im Vergleich zu PR finde ich den DRC Syntax zwar sehr mächtig aber oft
auch sehr nervig damit umzugehen. Diese Query Sprache ist für
Spezialisten vielleicht sehr praktisch. Für den weniger Versierten ist
es eine Landplage. Oft wird einem nur mitgeteilt, da ist ein Fehler,
aber keine Angabe, welcher, und man sucht sich manchmal dumm um den
Fehler zu finden. PR hatte da ausreichend DRC Fähigkeiten und war viel
intuitiver. Speziell für jemand, der nur ab und zu damit arbeitet und
kein Dazabase Spezialist ist wird die AD Query Sprache recht
frustrierend finden.

Auch gibt es komische unlogische Fehler. Einmal funktionierte wegen
einer Graphikeinstellung die Copy und Paste Funktion im Schaltplaneditor
nicht mehr. Man mußte DirectX abschalten damit es wieder ging. Irgendwie
sehe ich da nicht den programmtechnischen Zusammenhang. Und das lustige
war, daß ein W10 Upgrade die Ursache war. Man kann sich auf nichts mehr
im IT Gebiet heutzutage verlassen. Man muß wirklich "Glück" haben wenn
alles eine zeitlang funktioniert. Alles ist ein bewegtes Target,
heutzutage.

Nach einigen Stunden PCB Editieren, verabschiedet sich AD regelmäßig auf
einmal und man muß es neu starten. AD Support gab zu, daß es ein nicht
reparierbarer Bug ist.

Oft passiert beim PCB DRC daß es ein oder zwei Random Kurzschlüsse
zwischen Leiterbahnstruktieren einfügt die sich erst nach einen Neustart
vielleicht wieder legen.

Das Polygon Editieren ist auch so eine Sache. Da muß man sehr aufpassen
und oft wehrt sich AD mit Händen und Füssen was man eigentlich machen
will. Nicht sehr gut gelöst.

Was mir aber an AD sehr gefällt ist das Polygon Abladen und
Restauration. Das ist wirklich eine wunderbare Feature. Zum Teil haben
sie da einige Features geschaffen die sehr nützlich sind.

Global Edits sind manchmal auch nervig. Zum Teil ist es ganz gut gelöst.
Aber was ich bei PR mit ein paar wenigen Mausklicks erledigen kann ist
manchmal in AD viel umständlicher.

Mit PR99 hat man das Gefühl einen Porsche zu lenken und bei AD eher das
Gefühl in einer Luxuslimousine mit Fahrer zu sitzen. Kein Vergleich.

Störrisch wie ich bin, finde ich, daß PR99 eine gute Balance zwischen
effizienter Bedienung, Geschwindigkeit und Fähigkeiten zumindest für den
Hausgebrauch hat.
Auf einer modernen Maschine ist halt PR99 superschnell. Man kann auch
sehr viel mit Shortcuts machen.

Es ist schade, daß PR nicht formgetreu modernisiert wurde. Auf den
heutigen schnellen PCs würde so ein Programm trotz 32-Bit erfrischend
schnell agieren.

Ich arbeite zwar ganz gerne mit AD17.1.9, aber es hat halt auch so
einige störende Bugs. Aber man kann damit Leben. Die Gesamt Vorteile
wiegen eben doch auf.

Ich glaube nicht, daß ich vorerst auf AD19 umsteigen werde. Ich warte da
immer einige Jahre bis sich die Kinderkrankheiten gemäßigt haben. Sogar
der Altium Support hat mir zugestimmt, als ich ihnen das gesagt habe.

Was QC betrifft, würde ich eher PR vorziehen.

Beitrag #5854577 wurde von einem Moderator gelöscht.
von Hardware*innenentwickelnder (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Das Ausdrucken
> und Setup zum Drucken ist bei AD weniger flexibel und auch
> umständlicher.

Das nervt wirklich.

Gerhard O. schrieb:
> Und beide Autorouter taugen nicht
> wirklich.

Ich route nur manuell.

Gerhard O. schrieb:
> Nach einigen Stunden PCB Editieren, verabschiedet sich AD regelmäßig auf
> einmal und man muß es neu starten.

Stimmt. gelegentlich hängt es sich auf. Seit AD19 aber schon etwas
besser.

Gerhard O. schrieb:
> Und das lustige
> war, daß ein W10 Upgrade die Ursache war

Ja, das stimmt. Z.B. in AD17 konnte man plötzlich kein Fenster mehr auf
einem anderen Monitor öffnen. Nur wenn man den Tab ganz schnell
rüberschiebt. Langsam geht es nicht mehr.

Gerhard O. schrieb:
> Mit PR99 hat man das Gefühl einen Porsche zu lenken und bei AD eher das
> Gefühl in einer Luxuslimousine mit Fahrer zu sitzen. Kein Vergleich.

Ich habe mal eine Zeitlang mit Bartels BAE gearbeitet. Ist optisch Mitte
der 90er Jahre stehengeblieben und wird seit 2008 glaube ich auch nicht
mehr weiterentwickelt. War seinerzeit eine sauteure Highend-Lösung, aber
die Konfiguration und das erzeugen von Gerber-Files ziemlich behindert.
Oft musste man Hand anlegen und im Texteditor Probleme beheben. 3D gab
es natürlich nicht. Aber wenn man die Bedienung im Griff hatte, konnte
man unheimlich schnell routen. Kaufen würde ich es aber nicht mehr,
zumal der Preis für die Highend-Version immer noch bei 25000€ liegt.
Vorteil: es gibt eine Linuxversion (scheint mit Motif geschrieben zu
sein).

Beitrag #5854586 wurde von einem Moderator gelöscht.
Beitrag #5854588 wurde von einem Moderator gelöscht.
Beitrag #5854598 wurde von einem Moderator gelöscht.
Beitrag #5854607 wurde von einem Moderator gelöscht.
Beitrag #5854608 wurde von einem Moderator gelöscht.
von Gerhard O. (gerhard_)


Bewertung
2 lesenswert
nicht lesenswert
Bartel CAD Produkte kenne ich überhaupt nicht. Dagegen ist AD
spottbillig:-)

Beim CAD ist es meistens so, den Feind den man kennt, mit dem ist
leichter zu kämpfen. Nur wenn der Feind andauernd morphiert, analog zu
den ständigen Änderungen im BS, ist es besonders nervig.

Das Schöne an PR99SE ist, daß es seit langer Zeit keine Updates mehr
gibt und man den "Feind" sozusagen kennt und sich an ihn gewöhnt. Ich
habe in der Firma damals mit PR einige hundert kommerzielle LP entworfen
und mir so die Brötchen als Entwickler verdient. Niemals hat mich PR
sonderlich genervt. War immer ein verläßliches Arbeitspferd mit wenigen
Macken die wenig Ärger machten. Die DRCs waren verläßlich und die Gerber
Dateien auch. Was will man dann mehr. Ist halt auch nur ein Mittel zum
Zweck, Hardware zu produzieren. Ich finde es ist wichtiger die Werkzeuge
vollendet zu beherrschen als andauernd über den Zaun zu schauen. Die
ständigen Veränderungen von PC und BS finde ich eher nervig. Als
Entwickler wünscht man eher Stabilität über alles, so daß alle
Spezialwerkzeuge die man für die Entwicklung braucht, funktionieren.

Den Fortschrittspfad von BS fand ich eher nervend. Andauernd hatte man
Probleme mit den HW Geräten wegen Treiberprobleme. Der Übergang von X32
auf X64 war für mich der Stressigste. So Vieles mußte umgestellte
werden. Zig Stunden wurden mit Treiberfehlersuche und Recherchen
veschwendet. Speziell ATMEL Werkzeuge earen da eher nervend. Heute ist
es so weit, daß ich ältere Sachen nur noch in einer VM mit den
zugehörigen BS laufen habe und alles funktioniert bestens. W10 hat sich
als ziemlich nervig herausgestellt. Von Woche zu Woche gab es manchmal
"Überraschungen". Ich finde halt, die IT Firmen tun dem Kunden mit den
andauernden Änderungen keinen großen Gefallen. Auch die ästethischen
Änderungen sind oft enttäuschend. Ich fand das W7 Glas Aero sehr
ansprechend. Warum kann MS nicht beide Presentation im W10 einbauen.
Leistungsfähigkeit von PC und Graphik sind schwerlich ein Gegenargument.
Warum wird uns das alles aufgezwungen? W7 hat immerhin im
professionellen Bereich noch rund 56% Marktanteil. Das spricht eine
deutliche Sprache.
Auch wenn sich MS auf den Kopf stellt, wichtige Arbeiten werden auf PCs
gemacht und nicht auf windigen Tablets. PC sind NICHT obsolet.
Technisches Personal braucht Stabilität und die richtigen Werkzeuge und
SW. Andauernde Änderungen sind für uns HW Entwickler oft nur ein
Hinderniss zum Arbeiten. W7 war für meine Zwecke mehr als ausreichend
fähig.

Und dann wird man schief angesehen wenn man lieber ein älteres BS
verwenden will, anstatt das neueste mit allen Sicherheits Patches.

Alle zusätzlichen "Features" von W10 finde ich zumindest, überflüssig.
Am PC braucht kein Mensch Tiles. Diese Tiles Software sieht auch
fürchterlich aus und ich würde ohne Zwang niemals darauf zurück greifen.
MS hat sich mit den Tiles und Tablet Sachen gründlich blamiert. Ich lud
mal ein einfaches Terminal Tile Programm herunter. Es war 70MB groß und
war nur ein einfachstes, dummes Terminalprogramm. 9 Mal von 10 stürzte
es ab. TeraTerm ist 3MB und kann sehr Vieles. So gesehen finde ich die
TileSW eine ausgesprochene Mißgeburt. Der Calculator ist aich eine
Krankheit im Vergleich zum Klassischen.

All is not well in the world of IT!

Ojeh, das alles wolltet ihr bestimmt nicht alles lesen. Habe mich wieder
Mal hinreißen lassen. Naja, was solls...

Guten Abend noch,
Gerhard

: Bearbeitet durch User
Beitrag #5854612 wurde von einem Moderator gelöscht.
von Hardware*innenentwickelnder (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Da sprichst Du mir aus der Seele. Von der Übersicht her empfinde ich
übrigens XP als das beste Betriebssystem aller Zeiten. Da waren die
"Eigenen Dateien" noch an einer definierbaren Stelle. Alle Funktionen
intuitiv erreichbar. Klare Kanten, intuitives, pragmatisches und
trotzdem optisch ansprechendes Layout. Natürlich hat sich einiges
verbessert, wie z.B. das verschieben maximierter Fenster, aber der
gesamte Ballast und der nicht zu unterdrückende Updatezwang machen das
alles zunichte. Was macht Windows? Ein RIESEN-UPDATE, damit hinterher
der Taschenrechner durchscheinend ist. Ein Riesen-Update, damit man im
Kalender (der übrigens immer noch nicht die KW anzeigen kann) einen
"Taschenlampeneffekt" beim drüberfahren mit der Maus sehen kann. Ehrlich
gesagt, könnte man Angst bekommen, wohin das noch führen soll. Mit
langfristiger Zuverlässigkeit hat das nichts mehr zu tun. Leider werden
Bs nur noch für den "Alles-was-man-ihm-vorgaukelt-glaubenden-Menschen"
entwickelt, der selbst den katastrophalsten aller Fehler fanatisch
verteidigt, wenn es ihm passend verkauft wird. Unter Linux kann ich Text
markieren und an anderer Stelle mit der mittleren Maustaste einfügen.
Selbst ein fehlgeschlagener Druckauftrag lässt sich dort direkt löschen,
was MS nach fast Jahren noch nicht geschafft hat. Ich finde es wirklich
erschreckend, dass man so ausgeliefert ist. Das ist übrigens auch einer
der wichtigsten gründe, warum ich noch an KiCAD hänge. Hardware unter
Linux, Programmierung (leider) wieder unter W10. Das wäre wiederum ein
Grund für Target3001, das lässt sich mit WINE starten. Allerdings werde
ich mit Target3001 nicht warm.

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Nur ganz kurz weil ich weg muß.

Ja. Mit XP arbeitete es sich auch gut. In der Firma gibt es noch ein
paar Laptops mit XP für ältere Produktpflege.

Mit Linux als Haupt BS habe ich mich nicht so recht anfreunden können.
Daheim verwende ich ein Mint in einer VM für GCC Bauzwecke. In der Firma
hatte ich Zugang nur über Putty/SSH für SW Entwicklung von Programmen
über Kommandozeile. Machte aber viel Spaß.

Ich werde wahrscheinlich mein W7X64 Zuhause noch einige Jahre verwenden.
Ich habe W10X64 zu Testzwecken auch installiert. Aber W7 ist mir für
Projektarbeiten einfach lieber. Allerdings minimiere ich heutzutage das
Surfen zu Unterhaltungszwecke um die Malware Gefahr einigermaßen niedrig
zu halten. Mit Malwarebytes, Firewall und AVSW sollte es (hoffentlich)
noch einige Zeit zu verantworten aein. Für sonstige Sachen bin ich nur
noch mit dem iPad im Netz unterwegs.

Gute Nacht,
Gerhard

P.S. Bei mir ist es erst 16:53:-)

von Hardware*innenentwickelnder (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Bartel CAD Produkte kenne ich überhaupt nicht. Dagegen ist AD
> spottbillig:-)

Ja, das ist uralt. Damals gab es kaum leistungsfähige CAD-Programme, der
Autorouter war nach entsprechender Konfiguration recht brauchbar. BAE
war wirklich ein schweres und ultrastabiles Geschütz, es gab sogar eine
Variante, um Chips zu designen. Die Entwickler wussten schon, was sie
taten. Nur hat sich der Bereich der CAD-Programme dahingehend verändert,
dass viel Wert auf Optik und Bequemlichkeit gelegt wurde. Die
mitdenkenden Mechanismen sind so komplex geworden, dass heute ein Heer
an Programmierern notwendig ist, um sich irgendwie zu behaupten und
besser zu sein. Selbst ein Klassiker wie Eagle (ja, ich habe damals mit
Eagle unter DOS angefangen) befindet sich auf dem sterbenden Ast. BAE
wurde von verhältnismäßig wenigen Leuten entwickelt und ist im Laufe der
Zeit immer weiter gewachsen. Aber genau das ist das Problem. Altium
Designer ist einfach im Vergleich zu stark geworden und kostet nur einen
Bruchteil. So schnell kann eine kleine Bude nichts grundlegendes
verändern. Ich denke, die leben nur noch von den bestehenden
Wartungsverträgen. Zumindest was diese Sparte angeht.

von Hardware*innenentwickelnder (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Allerdings minimiere ich heutzutage das
> Surfen zu Unterhaltungszwecke um die Malware Gefahr einigermaßen niedrig
> zu halten. Mit Malwarebytes, Firewall und AVSW sollte es (hoffentlich)
> noch einige Zeit zu verantworten aein.

Auch das ist ein Grund für mich, ein Linux-System zu nutzen. Das ist
einfach weniger anfällig. Und wenn der Firefox unter Windows 5 Sekunden
zum Start braucht, läuft es unter Linux von der gleichen Festplatte
(natürlich andere Partition) in 2 Sekunden. Aber das muss natürlich
jeder für sich selbst entscheiden.

von Hardware*innenentwickelnder (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Jetzt sind wir etwas vom eigentlichen Thema abgeschweift ;-)

von Carsten S. (dg3ycs)


Bewertung
4 lesenswert
nicht lesenswert
Hi,

Hardware*innenentwickelnder schrieb:
> Projekte können später sogar
> angeblich mit Altium Designer weitergeführt werden. Nun natürlich die
> große Frage: Was für Erfahrungswerte über den Einsatz von Circuit Studio
> gibt es? Wer nutzt es regelmäßig, am besten Beruflich? Gibt es
> irgendwelche absolute No-Goes? Würdet ihr es wieder kaufen?

JA, ich habe Erfahrung mit CS (und AD und PR99)...

Es gab FÜR MICH/UNS lange Zeit ein absolutes NoGo, dann hatte Altium
aber  doch ein einsehen. Lange Zeit war nur die Online Installation
möglich. Das heisst es war nicht möglich Offline Installdateien zu
bekommen.
NAch der Installlation war zwar niemals wieder eine Verbindung zu Altium
nötig, aber wenn die den Downloadserver abgestellt hätten wäre niemals
mehr eine Neuinstallation möglich gewesen.
Mittlerweile bekommt man aber auf Anfrage die Offline-Installdateien.
Und mit diesen kann man auf alle Zeit (so lange man aureichend
langjährige Sicherheitskopien hat) das Programm selbst auch auf völlig
von jeder Netzwerkverbindung abgeschnittenen Rechnern installieren und
auch auch aktivieren. Die Aktivierung geschieht über Lizenzfiles die man
nach einer einmaligen Erstellung beliebig sichern und auch kopieren
kann! Diese sind ausdrücklich NICHT Rechnergebunden.
(Man kann diese somit auf einem beliebigen Rechner mit Netzwerkanschluss
nach Kauf einmalig erstellen und dann per USB Stick auf das vom Internet
abgeschottete Inselnetz zwecks aktivierung übertragen)
Also genau die Art von Zugriffssicherheit für die Zukunft die man bei
existentiellen Unternehmensdaten erwartet und die z.B. bei Eagle ja
gerade nicht mehr gegeben ist. Es liegt alleine an einem selbst ob man
in 20 Jahren noch mit der Software arbeiten kann. (Ja kla, VIELLEICHT
geht es dann nur noch auf alter Hardware oder in der VM. Aber es wird
irgendwie gehen! Bei Eagle ist es aus 30 Tage nachdem der Autodesk
Server weg ist)

Also wenn man erst einmal das Farbschema auf Classic umgestellt hat,
dann kann man damit durchaus arbeiten.
Anders als oben behauptet ist des definitiv ein Kastriertes AD.
Es wurde etwas an der UI des HAuptfensters gedreht, so das es auf dem
ersten Blick anders aussieht, aber wenn man genauer hinschaut sieht man
das doch deutlich.
Von den Unterfenstern wie dem Projektmanager, PCB Inspektor usw. ganz zu
schweigen. Zudem gibt es die eine oder andere von CircuitStudio
normalerweise nicht unterstützte Funktion die mit gewissen Tricks wie
dem Import einer mit diesen Funktionen bearbeiteten Altium-Dummydatei
dann auf einmal doch aufrufbar ist (und das Fenster ist dann auch im
Altium Farbschema gehalten!) Leider gilt das nicht für alle Funktionen.
(Die Ausführbare Datei ist übrigends ebenfalls DXP.Exe...)

Jürgen G. schrieb:
> Das CS ist halt nicht der kleine AD. Die haben da noch Einschränkungen
> eingebaut. Nur vom Hören-Sagen.

Naja, das Einschränkungen eingebaut sind, das ist doch der Grund warum
das als "Kleinen Bruder" oder als Kastriertes Altium bezeichnet.
JA- Es sind einige Funktionen die AD bietet nicht vorhanden.
Im Grunde kann man CS als direkten NAchfolger von PR99 für aktuelle
Systeme bezeichnen! Im großen und ganzen ist es ein auf den
Funktionsumfang von PR99 eingedampftes Altium, wobei aber einige heute
übliche/notwendige Funktionen dazugekommen sind. Wobei es natürlich auch
Erweiterungen gibt die man bei einer Zeitgemäßen Software erwartet.
So sind die von Gerhard bei Pr99 ausdrücklichen vermissten Funktionen
wie differential Pair Routing und die MCAD Anbindung in CS auch
enthalten.

Jürgen G. schrieb:
> Meine mich zu erinnern, dass beim Circuit Studio es irgend ein Problem
> mit den Libs gibt, wenn man sie dann im AD nutzen will.

Die Libs sind Problemlos zwischen CS und AD austauschbar.
(PR99 Libs kann man in CS einlesen und in CS/AD Libs umwandeln,
umgekehrt geht es aber nicht... Man muss aber den Umweg über eine DDB
gehen. Ich habe alle meine Libs einfach in eine DDB gepackt und dann die
DDB als normales Projekt importiert)

Es war lange Zeit nicht möglich ein Board File von CS nach AD zu
bekommen!

Marcus H. schrieb:
> Hardware*innenentwickelnder schrieb:
> ...
>> Projekte können später sogar
>> angeblich mit Altium Designer weitergeführt werden.
> ...
> Geht das mittlerweile? Als ich das letzte Mal mit dem CS Vertrieb
> gesprochen habe, ging das ausdrücklich und gewollt nicht

JAIN!
Projektdateien können immer noch nicht ausgetauscht werden. Das ist
gesperrt. (Obwohl ich stark davon ausgehe das es das selbe Format ist
und nur mit Flags gearbeitet wird)
Was aber jetzt laut offiziellen Tutorial wohl möglich ist, das ist der
Austausch des Projektinhalts.
Das bedeutet, du musst in beiden Systemen ein eigenes Projekt neu
anlegen, mit festlegen der Projekteinstellungen und was alles
dazugehört.
Dann kannst du aber die zum Projekt gehördenen Elemente als
Einzeldateien austauschen (Board, Schaltplan, Libs sowieso) und händisch
in das andere Projekt einbinden. Musst bei Ausgabe in AD nur aufpassen
das du das richtige Format ausgibst.

Das bedeutet also das es mitlerweile wohl möglich ist eine Arbeit mit AD
zu Beginnen, dann mit CS weiterzumachen, und dann das ganze wieder in AD
hereinzubringen. (Oder halt mit CS beginnen, mit AD weitermachen und
zurück zu CS). Aber es geht halt nur mit Zusammenarbeit auf beiden
Seiten.
Wenn man z.B. als Freiberuflicher Auftragnehmer eine Schaltung im AD
Format abliefern soll kann man nicht einfach die Arbeit in CS machen und
die Projektdaten dann Kommentarlos als Altiumdateien ausgeben.
Man muss dem Empfänger zumindest auf den Importweg hinweisen (und dieser
muss mitspielen wollen) oder man braucht selbst kurz Zugang zu einer AD
Version.

Ich habe DIES selbst noch nicht ausprobiert, müsste ich demnächst mal
machen, aber wenn das wirklich so funktioniert dann ist Altium damit den
Nutzern schon ein ganzes Stück entgegengekommen. Schließlich riskiert
man mit zuviel an Austauschmöglichkeiten einschnitte beim Verkauf des
"großen" Produktes.
Denn man darf ja nicht vergessen: CS kostet mit unter 500 Euro weniger
als ein Zehntel einer aktuellen Altiumversion! Und das obwohl es ein
vollwertiges ECAD Programm ist das schon mehr Funktionsumfang bietet als
viele andere. Es fehlt halt nur die eine oder andere Altiumspezifische
Komfortfunktion... Wer ein PC Mainboard oder ähnlich komplexes Routet
wird da sicher das eine odere missen. Aber für "übliche" Dinge ist alles
da.

Was vielleicht noch nennenswert ist, das ist das der Import von
Protel-Dateien (als DDB!) schmerzfrei ist und man problemlos ohne
Nacharbeit direkt weiterarbeiten kann wenn man möchte.
(Ich passe immer noch den Speicherort der Libs an, also ändere nach dem
Import die Pfade so ab das wieder alle Projekte die selbe Lib nutzen.
Beim Import bekommt jedes Projekt sonst seine eigenen Libs...)

Ein Feature das man kennen sollte, das ist wenn man im PR99 Projekt eine
Lib hat die schon in PR99 öfter mal einen Absturz verursacht hat
(Zugriffsfehler an... ;-) ) DIESER Fehler mit dieser Fehlermeldung wird
für das orignale Protelfeeling auch 1-1 Mitimportiert.
Das hat mich erst einmal ordentlich (lautstark) zum Fluchen gebracht und
echte  Kopfschmerzen verursacht bis ich dahintergekommen das bloss eine
korrupte Lib (schon bei Protel im Projekt) dieses Problem verursacht!
Aber defekte Lib gegen eine ältere Sicherheitskopie ohne Fehler
ausgetauscht -> Sofort keine Probleme mehr!

Gerhard O. schrieb:
> AD braucht bei mir trotz
> schnellen PC mindestens eine Minute zum starten.
DIESES Feature hat CS ebenfalls übernommen... :-(
Aber zum Glück startet man die Software ja nicht sooo Oft am Tag.

@TE
Also grundsätzlich würde ich sagen:
Wenn du gewillt bisst Privat die ~400Euro für eine CS Version
auszugeben, dann könnte ich mir schon vorstellen das du nach einer
gewissen Eingewöhnungszeit an die etwas andere UI als bei AD damit
glücklich werden könntest.
Das für die UI relativ viel Platz "verbraucht" wird, das finde ich auch
etwas unglücklich, aber jetzt auch nicht so trgisch. Wir haben ja keine
14" Monitore mehr... Die eine odere Bedienfunktion unterscheidet sich
zwar von AD, aber im großen und ganzen merkt man doch das es einfach nur
von AD abgeleitet ist und das das dahinterstehende Konzept dasselbe ist.
Allerdings hat es auch dazu geführt das ich Anfangs gedacht habe die
eine oder andre Funktion sei doch nicht möglich, bis ich bemerkt habe
das nur der Zugriffspfad ein anderer ist.

Aber du hast ja die Testversion installiert und es muss auch nichts
überstürzt werden, daher würde ich einfach mal wirklich versuchen ein
Projekt damit durchzuziehen! Dann merkt man am ehesten ob es einem liegt
oder nicht, ob was für einen selbst wesentliches fehlt oder nicht usw.

Jedoch muss ich aus meiner Sicht ganz klar sagen:
Wenn KiCad für dich nicht in Frage kommt und daher ausscheidet, dann
wüsste ich kein ECAD System im Bereich unter 1000 Euro das nach den
mittlerweile erfolgten Änderungen (Möglichkeiten und vor allem auch
Preis!) auch nur halbwegs an die  Leistungsfähigkeit von CS rankommt!

Gruß
Carsten

von Selbständiger Ingenieur (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Sehr interessanter Faden. Ich mochte Protel auch immer gerne. Das war
schon sehr früh sehr weit ausgebaut und von den Programmen, die ich
damals beruflich genutzt habe, eigentlich das Beste. Die Integration von
PLD-Entwicklung war easy und woanders so nirgends zu finden.

Den Umstieg auf Altium habe ich aber weitgehend verpasst, weil ich eine
Weile kaum Layouts gemacht habe. Die meisten meiner aktuellen Kontakte
arbeiten mit Mentor und Pulsonix. Letzteres ist zwar weit ausgebaut aber
ohne es mit Altium zu vergleichen, würde ich sagen, dass es privat
sicher nicht lohnt.

Habe mir schon überlegt, mir das zuzulegen aber die Preise sind mir für
meine Zecke zu hoch und das Ersatzprogramm  Circuit Studio scheint mir
nicht das Richtige.

Was mich am aktuellen Altium interessiert? In wieweit unterstützt es
noch die Integration von PLDs / FPGAs? Laut Wiki ist das 2017 gefallen.

Welchen Vorteil bringt quantitativ die 64-Bit und die Unterstützung von
Multicore-Prozessoren?

Ich nehme an, dass die Simulationen und Autorouter davon am Meisten
profitieren?

von Mehmet K. (mkmk)


Bewertung
0 lesenswert
nicht lesenswert
In einer Diskussion (liegt ein paar Jahre zurück) hatten einige Diptrace
sehr lobend hervorgehoben.
Vielleicht waere dies eine Alternative für Dich. Persönlich habe ich
damit aber noch nie gearbeitet.

https://diptrace.com
Die Preise sind gestaffelt und es gibt eine 30-Tage-Trial-Version.

von Michael K. (mab)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Carsten,

dein Beitrag in diesem Thread gehört mit zum Besten was ich in diesem
Forum je gelesen habe.

Carsten S. schrieb:
> Es gab FÜR MICH/UNS lange Zeit ein absolutes NoGo, dann hatte Altium
> aber  doch ein einsehen. Lange Zeit war nur die Online Installation
> möglich. Das heisst es war nicht möglich Offline Installdateien zu
> bekommen.

Ist das jetzt auf CS gemünzt und/oder auf AD?

Gruß
Michael

von Wühlhase (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Selbständiger Ingenieur schrieb:
> Was mich am aktuellen Altium interessiert? In wieweit unterstützt es
> noch die Integration von PLDs / FPGAs? Laut Wiki ist das 2017 gefallen.
>
> Welchen Vorteil bringt quantitativ die 64-Bit und die Unterstützung von
> Multicore-Prozessoren?
>
> Ich nehme an, dass die Simulationen und Autorouter davon am Meisten
> profitieren?

Die FPGA-Unterstützung hatte, so weit ich das mitbekommen habe, eher
etwas mit der Programmierung der FPGAs zu tun. Wenn du im Layout die
Pins geändert hast, sollte Altium das automatisch in die
VHDL-Konfiguration übernommen haben. Es wurde aber kaum genutzt, litt
anscheinend auch unter Kompatibilitätsproblemen und ich weiß nicht, ob
das mit allen FPGA-Entwicklungsumgebungen funktioniert hat. FPGAs kannst
du jedenfalls auch ohne problemlos verbauen.

Die Mehrkernunterstützung sehe ich vor allem im Bereich DRC. Und 64 Bit
kann halt mehr Speicher verwalten -> größere Designs können erstellt
werden. Im Altiumforum haben sich öfter mal Leute beklagt, wenn Altium
bei Projekten mit 10.0000 Bauteilen kapituliert hat.

von Carsten S. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hi Michael,
Danke für die Blumen;-)

Michael K. schrieb:
> Carsten S. schrieb:
> Es gab FÜR MICH/UNS lange Zeit ein absolutes NoGo, dann hatte Altium
> aber  doch ein einsehen. Lange Zeit war nur die Online Installation
> möglich. Das heisst es war nicht möglich Offline Installdateien zu
> bekommen.
>
> Ist das jetzt auf CS gemünzt und/oder auf AD?

Das war/ist auf CS bezogen gewesen!

Ja, ich habe, wie wohl fast alle, lange Zeit mit Altium  immer das
Produkt Altium Designer gemeint. Und viele werden das immer noch synonym
verwenden.
Jetzt wo man zwischen "Hersteller" und dessen Bekanntetem Produkt mit
herstellernamen in der Bezeichnung unterscheiden muss eine gefährliche
Quelle für Missverständnisse!

Gruß
Carsten

von Michael K. (mab)


Bewertung
0 lesenswert
nicht lesenswert
Carsten S. schrieb:
> Das war/ist auf CS bezogen gewesen!

Hallo Carsten,
vielen Dank für die schnelle Antwort.
Schön wäre noch ein kleiner Hinweiss wie oder bei wem man die
Offlineversion erhalten kann.
Die deutsche Vertretung unter altium.com hat sich jedenfalls für nicht
zuständig erklärt.
Gekauft habe ich CS bei farnell, ist das der richtige Ansprechpartner?

Neben den von Dir angeführten Bedenken bzgl. Onlineinstallation kommt
für mich noch das fehlende Vertrauen hinzu was bei der Installation
alles so an Daten in die Welt geht.

Praktisch begründet ist mein Misstrauen durch eine Trial Installation
des aktuellen AD.
Ich habe den AD auf einem frisch aufgesetzen PC mit Win10 installiert.
Einziges Extra ausserhalb von MS war noch eine Firewall (GData).
In meiner Trialphase, so ca. 70 Stunden, habe ich in etwa 400 Versuche
vom AD gezählt nach aussen Kontakt aufzunehmen. Ich habe diese generell
zugelassen.
So eine Sehnsucht nach Hause oder wohin auch immer zu telefonieren ist
mir noch nicht untergekommen.

Gruß
Michael

von Carsten S. (dg3ycs)


Bewertung
0 lesenswert
nicht lesenswert
Hi,

Michael K. schrieb:
> Die deutsche Vertretung unter altium.com hat sich jedenfalls für nicht
> zuständig erklärt.
> Gekauft habe ich CS bei farnell, ist das der richtige Ansprechpartner?

Genau!
Vertrieb und Support von CS läuft exklusiv über Farnell.
Ist natürlich vom Umfang schon deutlich weniger "intensiv" als bei
Altium selbst für den Designer, aber grundsätzlich funktioniert das
schon...

Als erste Anlaufstelle ist, wie zwischenzeitlich bei vielen Programmen,
ein Forum eingerichtet.  Für die Frage des "Offline-Installers" ist da
z.b. dieser Beitrag zu finden.

https://www.element14.com/community/docs/DOC-88352/l/is-there-an-offline-installer-available-for-circuitstudio
(Die dort genannte Emailadresse ist auch die generelle Adresse für
Email-Support. Darüber bekommst du dann die Infos wo und wie du die
Offline Install Dateien laden kannst um die dann auf CD oder USB Stick
zu kopieren und sicher archivieren)

Wenn man ernsthaft vor hat das Programm für seine Zwecke zu erproben und
nicht einfach mal das Trial mitnehmen will um das Programm nur mal
gesehen zu haben, dann ist es sowieso ganz lohnenswert einfach mal
einenen NAchmittag durch das Forum zu blättern. Von so einige Dinge aus
AD, von denen ich dachte das die in CS nicht verfügbar sind, habe ich
auch erst durch Forenbeiträge erfahren das es die doch gibt und es nur
etwas versteckter ist...

Und damit meine ich jetzt nur die "offiziellen" Funktionen, nicht die
Dinge aus AD die normalerweise in CS NICHT verfügbar sind und an die man
über Trick17 -wie vorheriges einlesen einer AD Datei bei der Feature
verwendet wurde- dann doch plötzlich rankommt wie beispielsweise der
Custom Panel Manager:
Youtube-Video "CircuitStudio - Panel Layout"


Michael K. schrieb:
> In meiner Trialphase, so ca. 70 Stunden, habe ich in etwa 400 Versuche
> vom AD gezählt nach aussen Kontakt aufzunehmen. Ich habe diese generell
> zugelassen.

Also fast 20 Versuche in einer Stunde ist echt heftig...
Auch wenn man zugute hält das häufiges "Nachhausetelefonieren" im
Trial-Modus bei vielen HErstellern üblich ist.
Oder lag es vielleicht daran das bei dir die Cloud Funktionen (Altium
Vault) für Librarys usw. oder andere Onlinefunktionen aktiv waren bzw.
du gar Vault Komponenten genutzt hast? Das könnte dann ein "akzeptabler"
Grund für die Häufigkeit sein. (Ist aber nur so ins blaue geraten...)

ICh habe diese Funktionen, egal ob CS oder AD, immer deaktiviert und
z.b. ausschließlich mit lokalen Libs gearbeitet. Wenn ich denn doch
einmal was aus dem Vault hole statt z.b. das Bauteil schnell selbst zu
erstellen, dann logge ich mich nur kurz ein, hole mir einmal die Daten
und schmeisse das in meine lokalen Libs. Danach wird wieder ausgeloggt.
IRgendwie kann ich mich mit "Standleitungen" nach aussen auf
Entwicklungsrechnern auch nicht wirklich anfreunden.

Gruß
Carsten

P.S.: Ich frage mich aber immer noch ernsthaft welchen Stoff man rauchen
muss um dieses Farbschema toll zu finden. Ich fühle mich da immer an die
CGA Zeiten zurückerinnert.
Für die UI ist es ja schon so eine Sache, aber die dazu passenen
Grundeinstellungen für die Layerfarben beim Boarddesign sind wirklich...
Aber zum Glück könnte man das von Hand umdefinieren und als eigenes
Farbschema speichern. Wobei das für die meisten gar nicht nötig ist,
denn gnädigerweise hat man die schon seit Protel üblichen
Farbeinstellungen als Farbschema "Classic" bereits vordefiniert ;-)

von Arc N. (arc)


Bewertung
0 lesenswert
nicht lesenswert
Hardware*innenentwickelnder schrieb:
> Gerhard O. schrieb:
>> Ich weiß, ich weiß; Pr99SE ist ein zwanzig Jahre altes CAD. Trotzdem hat
>> es noch viel auf dem Kasten.
>
> Glaube ich gerne, aber ist es das in 10 Jahren auf einem dann aktuellen
> BS auch noch?

Protel99 dürfte aufgrund des Alters auf Windows-Versionen laufen, die
noch nicht nach Hause telefonieren müssen, um zu funktionieren und
verglichen mit den heutigen auch sehr wenig Ressourcen brauchen ->
Idealer Kandidat, um in eine kleine virtuelle Maschine gepackt zu
werden.
Nur so als Anregung...

von Hardware*innenentwickelnder (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Carsten S. schrieb:
> Ich fühle mich da immer an die
> CGA Zeiten zurückerinnert.

Jaaa! Jetzt verstehe ich, warum die Oberfläche so einen irgendwie
altmodischen, fast schon archaischen Touch hat. Lange ist es her, ich
habe die Zeiten schon fast verdrängt; ich denke da so an Dos-Shell oder
View-Max. Damals war Türkis total in Mode. Aber auch diese Zeit hatte
etwas für sich.

Carsten S. schrieb:
> Grundeinstellungen für die Layerfarben beim Boarddesign sind wirklich...
> Aber zum Glück könnte man das von Hand umdefinieren und als eigenes
> Farbschema speichern.

Das mache ich sowieso immer als erstes.

Arc N. schrieb:
> Protel99 dürfte aufgrund des Alters auf Windows-Versionen laufen, die
> noch nicht nach Hause telefonieren müssen, um zu funktionieren und
> verglichen mit den heutigen auch sehr wenig Ressourcen brauchen ->
> Idealer Kandidat, um in eine kleine virtuelle Maschine gepackt zu
> werden.
> Nur so als Anregung...

Alles sehr bestechende Argumente. Ich bin überzeugt, dass die damalige
Software in Sachen Zuverlässigkeit und Bedienerfreundlichkeit den
modernen Programmen in nichts nachsteht. Nur bin ich einer der Anwender,
die die modernen Hilfsmittel, wie z.B. eine flüssige 3D-Ansicht nicht
mehr missen wollen. Es gab schon oft Situationen, wo man plötzlich
merkt, dass man eine Kleinigkeit nicht beachtet hat, die womöglich dazu
führt, dass eine Schaltung mit Gehäuseteilen kollidiert. Darüber hinaus
sind viele Footprints oder Symbole (z.B. bei Digikey) direkt für AD
erhältlich, was ein komplettes Neuzeichnen überflüssig macht. Etwas
Nachbearbeitung ist normal, aber Anordnung der Pads und Pitch passen
schonmal. Auch die Verwaltung von Bestückungsvarianten ist mir wichtig.
Das ist übrigens seit AD18 ganz gründlich in die Hose gegangen. Da muss
man im Project-Panel mit der rechten Maustaste auf das Projekt klicken,
dann "Varianten" anklicken, das dann erscheinende Fenster schließen,
erst dann kann man eine bereits erstellte Variante anzeigen lassen. Bis
AD17 gab es dafür einen eigenen Button mit Pulldown-Menü. Das ist aber
nicht das einzige. Bei der Oberfläche haben die Entwickler leider
vollkommen versagt. Dummerweise wurden wir zur Umstellung auf AD19
gezwungen.

von Hardware*innenentwickelnder (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hardware*innenentwickelnder schrieb:
> Mich stört es ein wenig, dass es optisch wie MS Office aufgemacht ist
> und die Symbole unnötigen Platz auf dem Monitor verschwenden.

Habe gerade entdeckt, dass es dazu einen Button in der rechten oberen
Ecke gibt, mit dem man die Symbole ausblenden kann. Also zwar nicht
schön, aber halb so wild.

von Björn G. (tueftler)


Bewertung
0 lesenswert
nicht lesenswert
Auch ich nutze CS in meinem Gewerbe, wie auch in meiner Anstellung.
Ich hatte damals mit Protel angefangen, bin dann über Eagle, Diptrace zu
CircuitStudio gelangt.

Eagle hatten wir bis vor ca. 1,5Jahren die Version 4.16...
Dagegen ist CS ein Meilenstein und ich bin heilfroh mit dem Uralt-Eagle
nicht weiter hantieren zu müssen.

Natürlich würde ich lieber den Designer nutzen, nur wenn die Chef-Etage
die schon recht stattliche Summe für mehrere Entwickler nicht aufbringen
möchte, muss man eben damit leben.

Ich finde CS eigentlich gar nicht so verkehrt.
Habe schon einige Layouts damit gemacht und bin ganz zufrieden - habe
mich aber auch schon dran gewöhnt :)
Mein Kollege, der nun erst angefangen hat mit CS zu arbeiten und vorher
kein Altium unter den Fingern hatte, sondern nur Eagle, fand es übelst
schrecklich.
Man sollte für die Software definitiv Shortcuts mögen.

Habe schon eine Bugliste an Farnell gesandt, denke aber nicht dass diese
sonderlich hohen Stellenwert in der Weiterentwicklung der Software hat.
Die Updates sehen schon recht spärlich aus, die da jedes Jahr mal rein
purzeln.

Was ich sehr schade finde an CS gegenüber AD:
- Die nicht funktionierenden "Layer sets". Nach einem Reboot sind alle
Einstellungen dahin, das nervt ungemein
- "Board outline clearence" nicht im DRC, da muß man nen Keepout aussen
herum legen
- Grouping von Objekten ist nicht integriert
- "Create cutout from selected primitives" fehlt gänzlich und kann nur
über nen Trick mit der Befehlszeile genutzt werden

Noch ein Wort zu Diptrace.
Von der Software war ich sehr angetan und hab auch viele Layouts darin
erstellt.
Wenn Dir CS nicht gefällt, schau Dir DipTrace einmal etwas genauer an!

Bin sehr gespannt wie der Thread so weiter laufen wird.
Björn

von Hardware*innenentwickelnder (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Bei Altium Designer muss ich auch den Layer Set in eine Datei
exportieren. Sonst sind die Einstellungen beim Starten eines neuen
Projektes nicht mehr da. Die Einstellungen werden offenbar standardmäßig
im Project-File gespeichert. Circuit Studio ist von der Bedienung
scheinbar eher wie Altium Designer 17, was die Arbeit an einigen Stellen
angenehmer macht, als in AD18 und später. Im CS komme ich da dran, wenn
ich mmit der rechten Maustaste auf die Layer-Leiste klicke und dann auf
Layer Sets.

von Björn G. (tueftler)


Bewertung
0 lesenswert
nicht lesenswert
Björn G. schrieb:
> Nach einem Reboot sind alle Einstellungen dahin, das nervt ungemein*
Bei neuen Projekten könnte ich ja mit Leben...Es geschieht aber bei
jedem Neustart des Programmes. Es werden nicht alle Selektionen der
Layer gespeichert oder geladen. Ein paar behält er.

von Björn G. (tueftler)


Bewertung
0 lesenswert
nicht lesenswert
Kann eigentlich jemand bestätigen, dass der ODB++ Export bei der
aktuellen v1.5.2 nochmal mit den Viewern funktioniert?
Bisher kann zwar der Fertiger die Files öffnen und nutzen, wir jedoch
suchen noch nach einem Tool welches nicht beim Laden abstürzt...

->
https://www.element14.com/community/thread/64921/l/odb-output-issues-with-circuitstudio?displayFullThread=true

von Weltbester FPGA-Pongo (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Was kann denn eigentlich die Testversion von Circuit Designer? Ich würde
das gerne mal zum Einarbeiten nutzen, finde aber nirgends die
Einschränkungen gelistet. Man muss sich erst registrieren und es
runterladen.

von Hardware*innenentwickelnder (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Die kann alles, was die Vollversion auch kann. Nur dass Du nach 30 Tagen
nicht mehr damit arbeiten kannst.

von Wühlhase (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Da es hier ja auch um Anschaffungsfragen ging:
Den Altium Designer gibt es aktuell für <3.000 Tacken. Inkl. 15 Monaten
Subscription anstatt der üblichen 12. Soweit ich das Angebot verstanden
habe auch für Bestandskunden.

von Mac G. (macgyver0815)


Bewertung
0 lesenswert
nicht lesenswert
Wühlhase schrieb:
> Soweit ich das Angebot verstanden
> habe auch für Bestandskunden.

Soweit ich das verstanden habe NUR für Bestandskunden / als Update.

von Michael K. (mab)


Bewertung
0 lesenswert
nicht lesenswert
Wühlhase schrieb:
> Da es hier ja auch um Anschaffungsfragen ging:
> Den Altium Designer gibt es aktuell für <3.000 Tacken. Inkl. 15 Monaten
> Subscription anstatt der üblichen 12. Soweit ich das Angebot verstanden
> habe auch für Bestandskunden.

Das ist schlichtweg verkehrt.
Aktuell laufen 2 Angebote:

1. Upgrade to Altium Designer® 19 & Get 15 Months of Subscription for
Just US$2,995 + Free Training. Das gilt halt für die welche bereits eine
ältere AD Lizenz besitzen.

2. Trade In Trade Up, sozusagen für Umsteiger aus anderen Sytemen:
Save Up To 40% on Altium Designer® 19
With 15 Months of Subscription
Spannende Frage ist hier; 40% von was eigentlich?
Grundsätzlich ist hier der Preis 8.200,- + 1.600€. Davon 40% bleiben im
Ergebnis dann 5.760,-€.

Oder einfacher: Nix ist mit 3.000 Tacken (früher auch Euro genannt).

Gruß

: Bearbeitet durch User
von Wühlhase (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Michael K. schrieb:
> Das ist schlichtweg verkehrt.

Nö, das ging schon um neue Lizenzen. Aber ja, nur für Bestandskunden,
keine Neukunden, das hatte ich übersehen.

von Michael K. (mab)


Bewertung
0 lesenswert
nicht lesenswert
Wühlhase schrieb:
> Michael K. schrieb:
>> Das ist schlichtweg verkehrt.
>
> Nö, das ging schon um neue Lizenzen. Aber ja, nur für Bestandskunden,
> keine Neukunden, das hatte ich übersehen.

Das ist wieder nicht ganz richtig.
Man bekommt keine neue Lizenz.
Was man bekommt ist eine 'Auffrischung' einer bestehenden Lizenz.
Das Ganze ist wen man so will ein Angebot um Subscription Aussteiger
zurück zu holen.

Was also gilt ist: Ursprünglicher Preis zzgl. 2995$ gleich Angebot.
Interessant wäre mal ein realistischer ehemaliger Preis. Hierzu bekommt
man kaum eine seriöse Auskunft.
Wie die 2995$ umgerechnet werden wäre auch noch zu hinterfragen.

Ansonsten gelten aktuell die von mir genannten Preise.

Gruß

: Bearbeitet durch User
von Michael K. (mab)


Bewertung
0 lesenswert
nicht lesenswert
Habe mir mittlerweile ein CS gekauft und installiert.

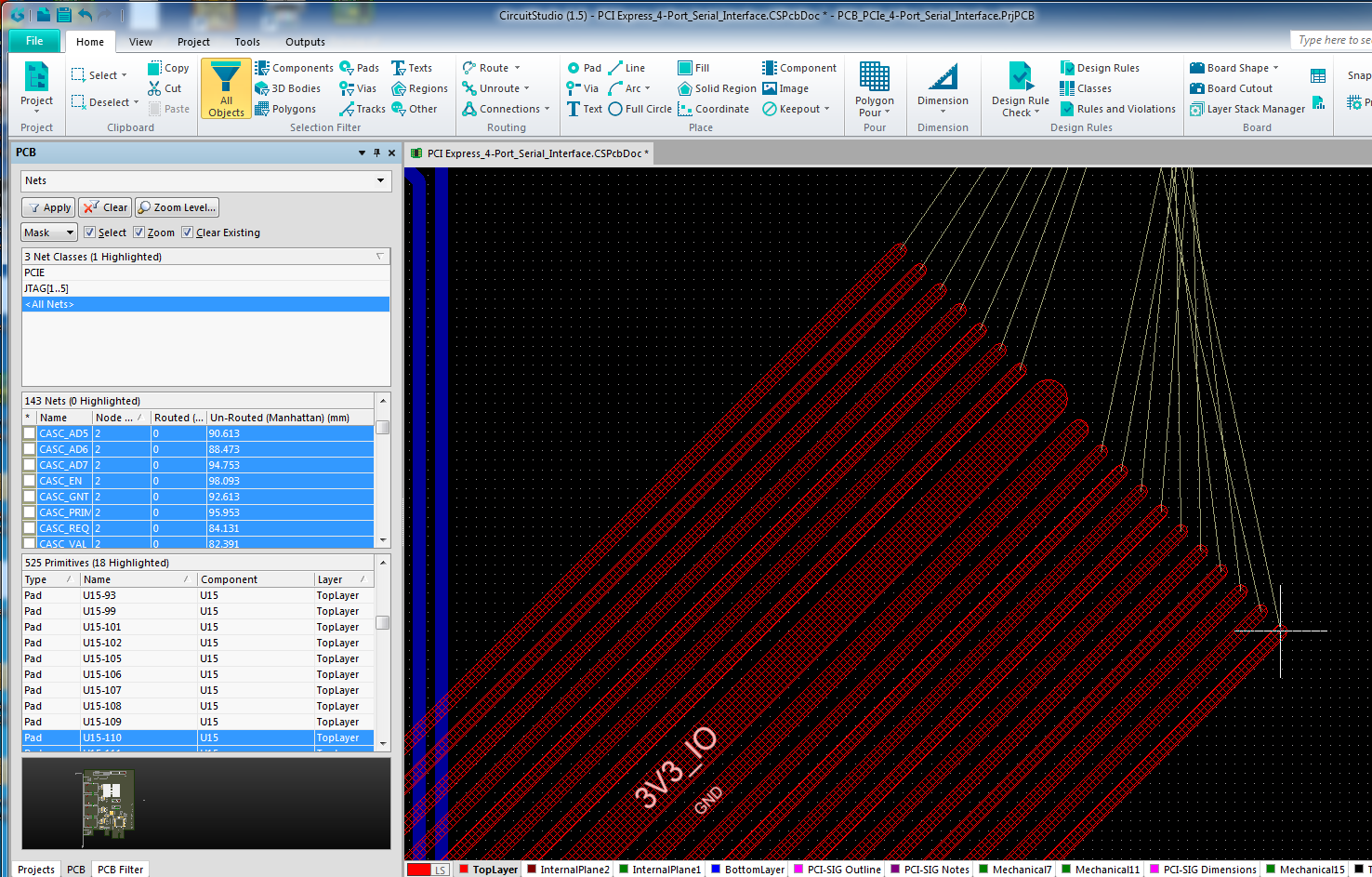

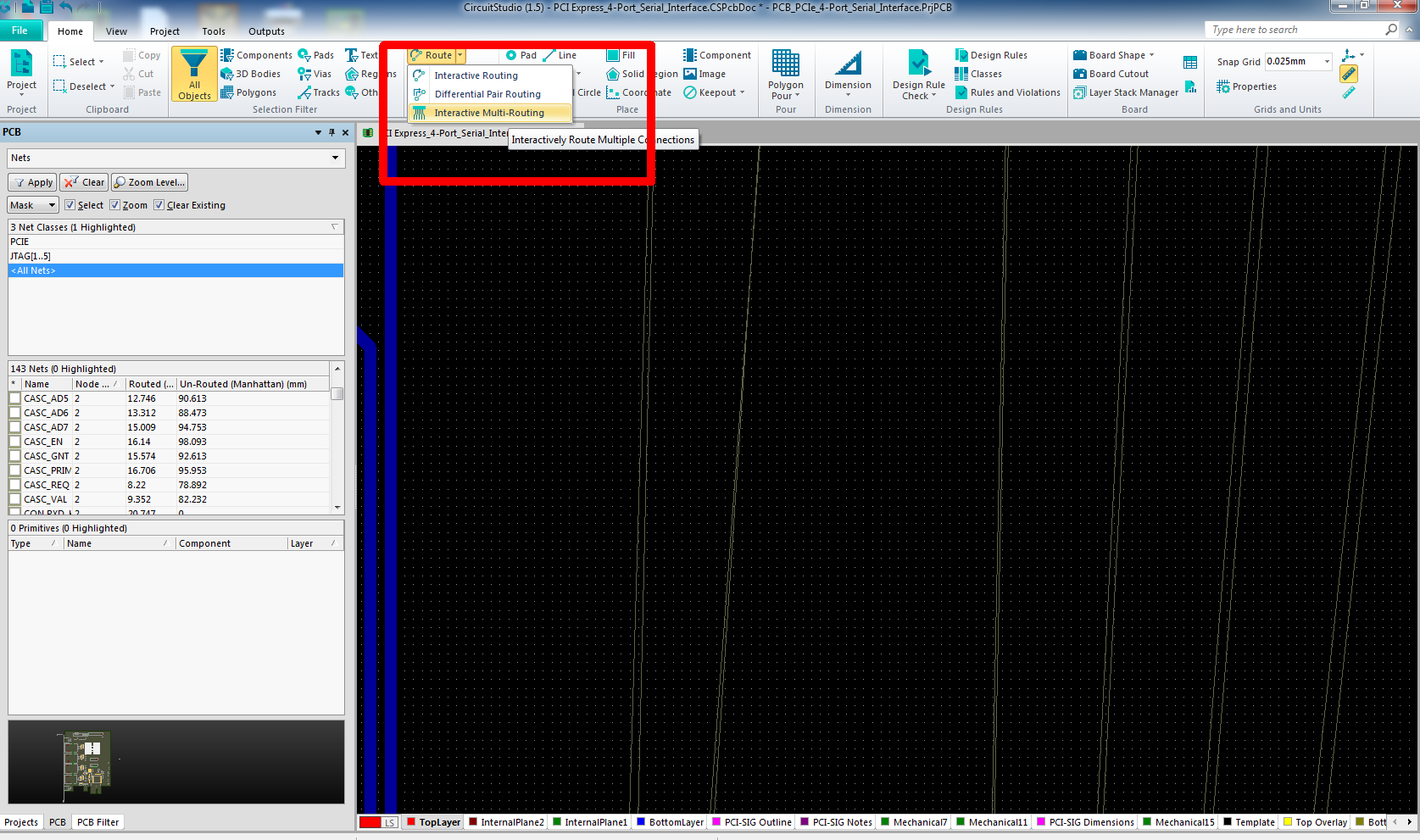

Nun ergeben sich Fragen bzgl. dem händischen Routingmöglichkeiten.

1. Eine LP mit sagen wir 8 parallel geführten Leiterbahnen, diese haben
untereinander den Mindestabstand. Nun ergibt sich die Notwendigkeit eine
weitere Leiterbahn, sagen wir zwischen die 4te und 5te LB zu verlegen.
Gibt es dafür im CS eine Automatik zur Verdrängung?

2. Wie 1. nur jetzt soll auch noch ein Via eingefügt werden, wird hier
automatisch Platz geschaffen?

3. Geht Punkt 1 und 2 evtl. unter 'Push while dragging'? Falls ja sagt
bereits das Datenblatt das es nicht geht.

Gruß

von Wühlhase (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Mittlerweile habe ich jetzt auch ein Weilchen mit Circuit Studio
gearbeitet und kann eine Einschätzung dazu abgeben und direkt mit dem
Altium Designer vergleichen. Ich habe bisher nur Bauteile erstellt und
Schaltpläne gezeichnet, aber noch kein Layout gemacht.

Fazit:
Zunächst einmal: man kann mit CS grundsätzlich gut arbeiten. Wer nicht
vom Altium Designer verwöhnt sollte sich da recht fix zurecht finden.
Die wesentlichen Werkzeuge aus dem AD sind vorhanden und funktionieren
nicht schlecht. Allerdings sind der Schematic- und der PCB-Editor aus
einer älteren AD-Version, ich vermute mal AD14 oder AD15 oder vielleicht
noch früher. Definitiv nicht AD17 oder höher.

Angenehme Überraschung: Der Inspektor ist doch enthalten. Das
Find-Similiar-Tool jedoch leider nicht, dafür gibt es eine abgespeckte
einfache Filterfunktion (die ich aber nicht benutze).

Was ich, neben einigen Komfortfunktionen, schmerzlich vermisse, sind die
verschiedenen Organisationsmöglichkeiten. Insbesondere bei den
Bauteilbibliotheken tut das richtig weh, CS unterstützt nur Integrated
Libraries, aber nix anderes. Bei AD hab ich mit großer Vorliebe
Database-Libraries auf Exceltabellenbasis benutzt.

Mein bisheriger Grad an Ordnung, Übersicht und Leistungsfähigkeit (jedes
Bauteil herstellernummerweise mit allen möglichen Daten versehen) ist
damit leider nicht zu halten. Ich versuche bei dem aktuellen Projekt
möglichst wenig Arbeit in die Bauteile reinzustecken, leider hatte die
anfängliche Arbeitsvermeidung schon reichlich Zusatzaufwand im Nachgang
produziert.

Auch die Update-from-Library-Funktion aus AD gibt es in CS leider nicht.

Und was mich an CS wahrlich stört, ist, daß es auf reichlich
Mausschubserei ausgelegt ist. So gut wie kein Shortcut aus AD ist in CS
gültig, meist sind es andere Tastenbelegungen und dann auch eher so, wie
man es aus vielen Windowsprogrammen kennt, mit Strg+X.
Beispiel: Datei speichern in AD: f, s aber in CS: Strg+S. Dieses Kürzel
kennt man zwar aus den meisten Programmen, aber das ist ja nur das
bekannteste.

Ich kann mir zwar vorstellen daß CS für viele Firmen (allen voran alle
Firmen, die die runtergeladenen Intgerated Libraries benutzen und sich
damit dumm und dämlich frickeln und keine Zeit haben/zu faul sind da
Ordnung reinzubringen) die bessere Wahl ist als der AD, aber ich
vermisse den AD sehr.

Aber mal schauen, das Aufrüsten auf den AD steht in der Firma zumindest
zur Diskussion und Hauptgrund für CS war die Einarbeitung. Aber jetzt
bin ich ja da... ;)


Soweit erstmal ein Überblick, ich werde über den PCB-Editor noch
berichten wenn ich damit genug gearbeitet habe.

von Wühlhase (Gast)


Bewertung
0 lesenswert
nicht lesenswert
So...ich habe jetzt auch mit dem Layouteditor von CircuitStudio erste
Erfahrungen gesammelt.

Wie gesagt, ich bin ja den Altium Designer gewöhnt, und so fehlt mir
auch hier in CS unglaublich viel:

-Längenmessungen nur zweidimensional und nur jeweils eine Messung (das
Ergebnis wird in einem einfachen Messagefenster zum wegklicken angezeigt
wie in Altium 15), eine Anzeige von mehreren Längen ist nicht möglich.

-Keine Längenmessung im dreidimensionalen Raum.

-Kein automatisches Routen gemultichannelter Schematics.

-Tab um eine komplette Leiterbahn zu selektieren geht nicht.

-Keine Rooms.

-Keine Design Rule Querys

Und es fehlt sicher noch viel mehr was ich entweder noch vermissen werde
oder was ich vergessen habe.

Spaß macht mir CS jedenfalls nicht...das ist Quälerei. Eagleliga eben.

von Carsten S. (dg3ycs)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hi,

In der Sache stimme ich dir in deinen letzten beiden Beiträgen
grundsätzlich zu. Es gibt schon einige Unterschiede zwischen AD und CS.
Und für jemanden dessen Job zu einem großen Teil oder gar komplett aus
der Arbeit mit dem ECAD tool besteht (wie Layouter usw) ist CS sicher
nicht die richtige Wahl. Da ist man im AD besser bedient, kann dann aber
auch das Programm voll ausnutzen und der (deutlich) höhere Preis
rentiert sich auch wirklich.

Es ist halt eher für die "Gelegenheitslayouter" gedacht, also diejenigen
die in eher überschaubaren Firmen arbeiten und große Teile wenn nicht
gar alles an der (technischen) Entwicklungsarbeit für ein Projekt
übernehmen.
Wo vielleicht 10%, manchmal noch sehr sehr viel weniger der Arbeitszeit
für die Arbeit mit dem ECAD Tool aufgewendet wird.
Wo selbst wenn die AD Vollversion vorhanden ist nur ein Bruchteil der
Funktionen genutzt wird. Einfach weil zwischen der verschiedenen
Projekte mit dem Tool schon so viel Zeit liegt das man bei Funktionen
oberhalb der Grundfunktionalität vielleicht weiß das es da etwas gab das
diesen Schritt erleichtert, aber man müsste jedesmal erst wieder
nachsehen wie das geht und deshalb nutzt man es nicht so lange es auch
anders geht.
Und irgendwann hat man das auch nicht mehr im Kopf.

Ich merke das ja selber, obwohl ich mal sehr intensiv mit AD gearbeitet
habe und dieses auch "gut" beherrscht habe. Obwohl ich zusätzlich zum
Job versuche mich in der Arbeit mit diversen Tools fitzuhalten merke ich
doch das vieles eben dann doch nicht mehr so sicher von der Hand geht.
Und wenn man dann gerade wieder halbwegs flüssig mit dem Tool arbeitet
ist die Arbeit aber schon fertig und es vergehen Wochen, wenn nicht
Monate bis zum nächsten Projekt. In der Zwischenzeit aber geht die
Anwendung des Tools über Nachsehen oder Produktionsdatenerzeugung nicht
hinaus.

Noch ärger hatte ich da aber vor einiger Zeit (Noch zur Cadsoft Zeit)
mit Eagle nach dem ich vorher einige ZEit reichlich mit AD gerbeitet
habe. Obwohl ich gerade zu Anfang Jahrelang (privat) mit Eagle
gearbeitet habe eine Katastrophe. Es ist ja nicht nur die etwas andere
Bedienung, sondern das man das Projekt so aufgezogen hat wie man es
vorher gewohnt war und der ganze Workflow inkl. Funktionen die
selbstverständlich geworden sind, einfach nicht mehr vorhanden waren.
(Insbesondere Layoutblöcke einfach zu kopieren...)

Wühlhase schrieb:
> Spaß macht mir CS jedenfalls nicht...das ist Quälerei. Eagleliga eben.

Naja, das kommt auf den persöhnlichen Hintergrund an.
Jemand dessen Hauptbeschäftigung die arbeit mit ECAD Tools ist (egal ob
Job oder Hobby) und wirklich gut im Umgang mit professioneller Software
ab AD und Aufwärts gewohnt ist, der wird es zumindest bei komplexeren
Projekten so empfinden!

Jemand der aber bisher eh nur die Grundfunktionen von AD & Co. genutzt
hat oder der nie über Eagle o.ä. hinausgekommen ist wird es schon als
Erleichterung empfinden (falls ihm der Workflow liegt und er nicht alles
ausser dem Eagle Weg verteufelt)

Eagleliga ist aber dennoch etwas hart, auch wenn der letzte Eagle Stand
schon deutlich über dem Niveau von Eagle 7.xx hinaus ist.
Deutliche Überschneidungen der Zielgruppe gibt es aber definitiv.
Und ja, auch wenn die Grundfunktionalität vergleichbar ist, bei den
spezielleren Dingen gibt schon einen deutlichen Unterschied zu AD.
Aber der Preis für eine Lizenz ist ja auch um Faktor 10 und mehr
geringer!
Das darf man nicht vergessen.
Und wenn dann vergleicht das man CS als Dauerlizenz für weniger als den
PReis einer Eagle Jahresnutzungsgebühr bekommt...

Gruß
Carsten

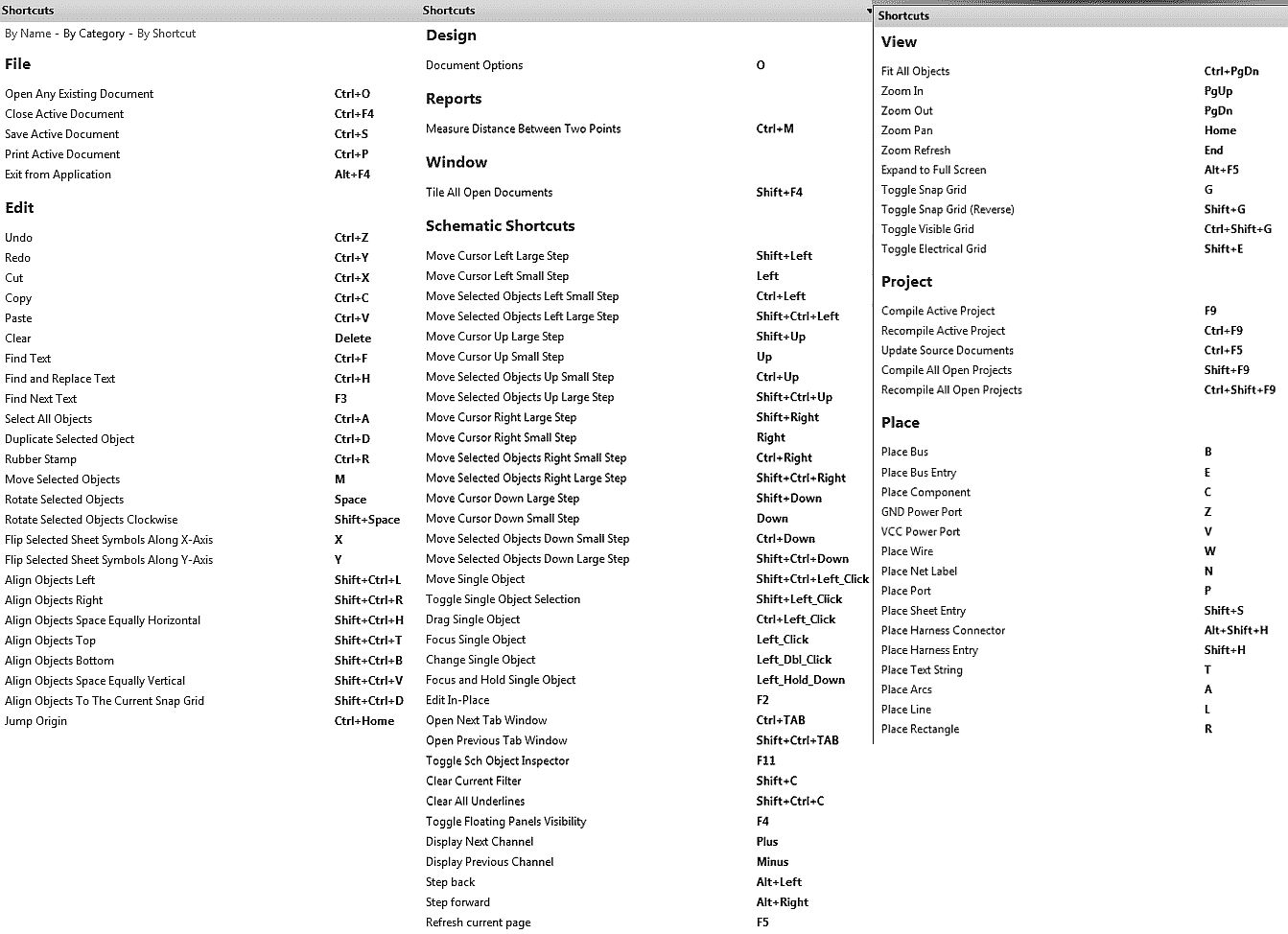

P.S. Ich habe als Info mal die Shortcuts der aktuellen CS Version
angehangen.
(Ja, die Art der CS Doku ist ein Manko... Findet man leider immer öfter.
Ich vermisse die echten HAndbücher, die ich -als Schnelleser- erst
einmal zur Übersicht so überflogen habe und dann ein zweites Mal am PC
zur wirklichen Einarbeitung)

von Wühlhase (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Carsten S. schrieb:
> Naja, das kommt auf den persöhnlichen Hintergrund an.
> Jemand dessen Hauptbeschäftigung die arbeit mit ECAD Tools ist (egal ob
> Job oder Hobby) und wirklich gut im Umgang mit professioneller Software
> ab AD und Aufwärts gewohnt ist, der wird es zumindest bei komplexeren
> Projekten so empfinden!

Nur 10% der Arbeitszeit an der EDA-Software zu verbringen würde ich
jetzt nicht unbedingt als Parameter zur Werkzeugwahl ansehen. Auch wenn
du nur und ausschließlich Elektronik machst, geht weitaus mehr Zeit für
Konzeption, Absprachen, usw. drauf.
Der Grad der Beherrschung des Programms ist allerdings ein Argument, da
stimme ich dir zu.

Was ich noch vermisse: Verbindungslinien ein- und ausblenden. Man kann
in CS zwar alle oder eine einzelne Verbindungslinie ausblenden, aber das
war es auch schon. Es würde meine Arbeit gerade sehr erleichtern, wenn
ich eine Auswahl von Netzlinien, sortiert nach Klasse, ein- oder
ausblenden könnte.

Auch der dritte Schattenmodus (Shift+S) fehlt mir gerade, ebenso wie
Sichtbarketisfilter (die sind in CS nur sehr rudimentär vorhanden und
ausschließlich auf das Selektieren beschränkt).

Nein, mit CS werde ich einfach nicht glücklich. Ich hätte nie gedacht
daß ich es mal bereuen würde mich so intensiv in ein Werkzeug
einzuarbeiten, dann wäre ich jetzt wahrscheinlich zufriedener.

von Wühlhase (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Der Polygonmanager fehlt mir auch...

von Carsten S. (dg3ycs)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

Wühlhase schrieb:
> Was ich noch vermisse: Verbindungslinien ein- und ausblenden. Man kann
> in CS zwar alle oder eine einzelne Verbindungslinie ausblenden, aber das
> war es auch schon. Es würde meine Arbeit gerade sehr erleichtern, wenn
> ich eine Auswahl von Netzlinien, sortiert nach Klasse, ein- oder
> ausblenden könnt

In CS sind die Netzklassenfeatures zwar gut ausgedünnt, aber das
selektive Ein und Ausblenden geht doch...
Bei mir (V1.5.1) geht es zumindest.
Nur halt nicht über die Tastatur, da geht tatsächlich nur das ausblenden
in dem man ein Netz nach dem anderen aufruft, aber über MAusschubsen ist
das machbar.
Das kann im "PCB" Fenster eingestellt werden wenn man dort "Nets"
auswählt.
(Ein Weg -eher für andere Mitleser als für dich, ich denke DU weiß wie
man bis da hin kommt. Auch einfacher als gelich beschrieben. Nur ist der
untere Weg der von den eigenen Einstellungen und Fensterlayout wirklich
unabhängig ist. Damit auch Anfänger dahin kommen...)

Im Menü auf Reiter "View", dann auf den kleinen Pfeil unter die
Schaltfläche "PCB" klicken. Dort "Nets" auswählen. Sann erscheint das
PCB Fenster in der Einstellung "NETs"
(Wie geschrieben, gibt mehrere Möglichkeiten dieses Aufzurufen, aber das
ist der WEg der am einfachsten Einsteigertaufglich zu beschreiben ist)

Dort ist das zweite Fenster "Net Classes" wo man dann mit einem
Linksklick sich die verschiedenen Netze ansehen kann (geroutet und noch
nicht geroutet)
Um eine Netzklasse mit allen Netzen wirklich komplett für die weitere
Arbeit auszublenen (wie man es bei einem Einzelnetz mit "Hide Netzname"
machen kann) geht der WEg über RECHTSKLICK "Netzklassenname" (im
Auswahlfenster) -> Connection -> Hide.
Wieder Einblenden Analog mit Rechtsklick -> Connection -> Show

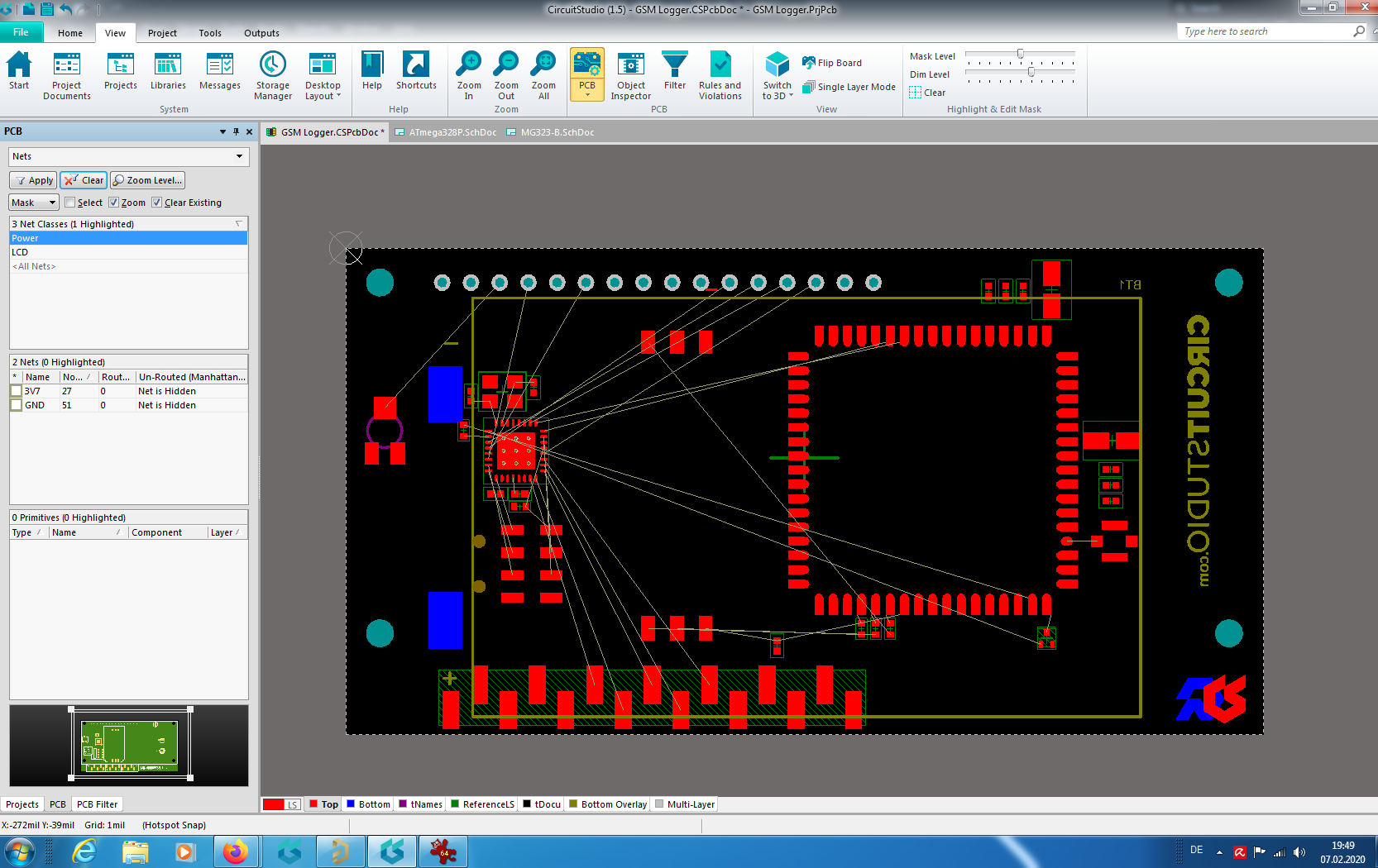

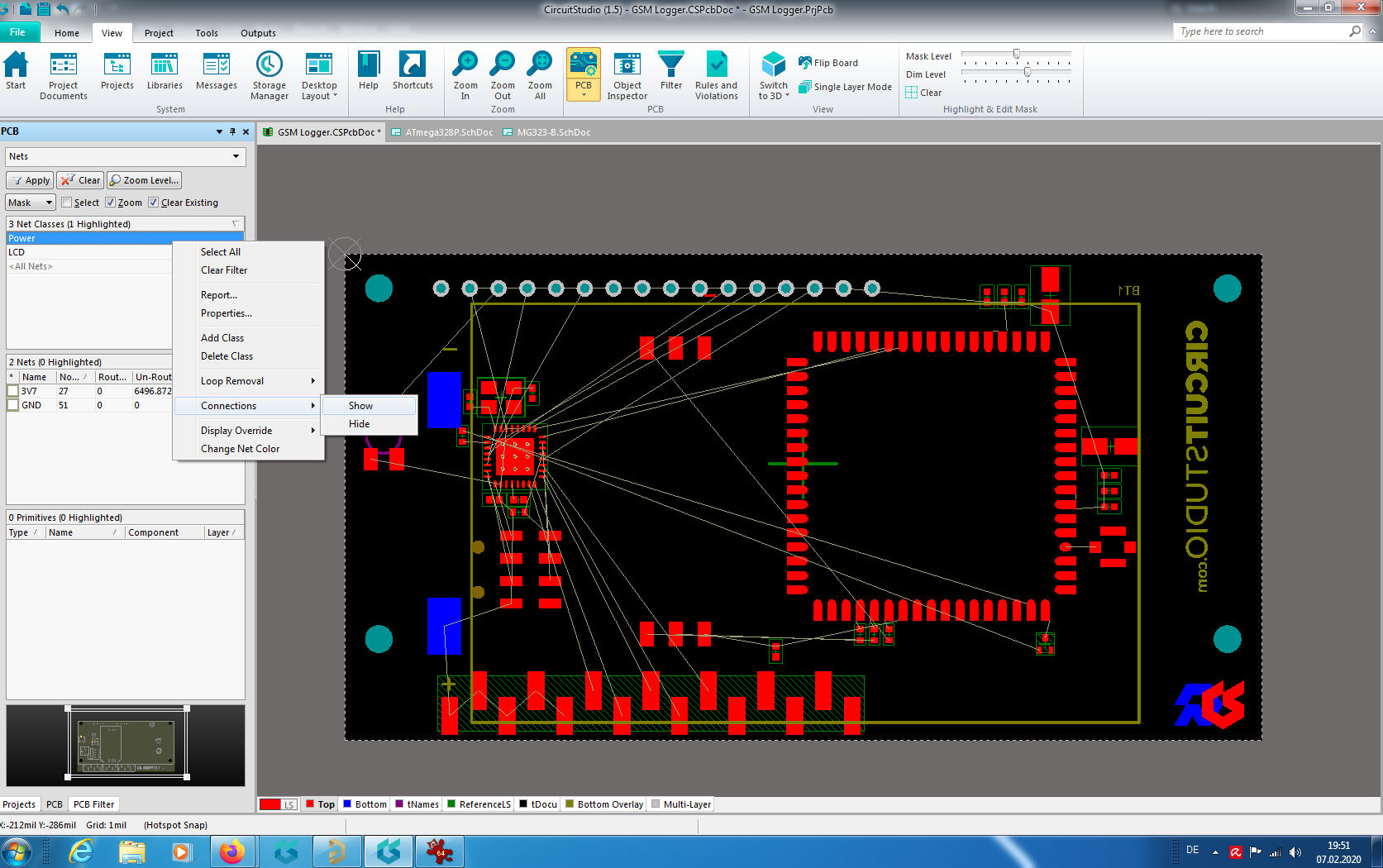

Siehe Screenshot oben, einmal mit Power-Klasse (Netz 3V7 und GND)
eingeblendet und einmal mit Power-Klasse ausgeblendet
(*ALs Hinweis - Diese Beispieldatei nutze keine Klassen, die habe ich
gerade nachträglich definiert für die Demo. Nicht das sich jemand
wundert wenn er bei sich in diesem Beispiel keine Klassen sieht*)
Oder meinstest du doch etwas anderes?


Wühlhase schrieb:
> Auch der dritte Schattenmodus (Shift+S) fehlt mir gerade,
Den gibt es aber...
Der muss nur aktiviert werden, dann kannst du genau wie in Altium mit
Shift+S durch die verschiedenen Modi Toggeln. Siehe Screenshot
"singleLayerMode, da habe ich markeirt wo die Modi aktiviert werden.

Wühlhase schrieb:
> Der Polygonmanager fehlt mir auch...

Wühlhase schrieb:
> [...]ebenso wie
> Sichtbarketisfilter (die sind in CS nur sehr rudimentär vorhanden und
> ausschließlich auf das Selektieren beschränkt).

Beschreibe mal was du machen willst, klar, bei CS ist so einiges vom
Altium Funktionsumfang rausgenommen. Es kostet ja auch nur , je nach
Laune der Altiumleute bei der Angebotserstellung für den Designer, nur
5-10% des Designerpreises.
Aber vieles wo ich auch im ersten Moment gedacht habe das Fehlt ist dann
doch vorhanden. Nur etwas anders auzurufen. (Siehe diese zwei Punkte)

> Nein, mit CS werde ich einfach nicht glücklich. Ich hätte nie gedacht
> daß ich es mal bereuen würde mich so intensiv in ein Werkzeug
> einzuarbeiten, dann wäre ich jetzt wahrscheinlich zufriedener.
Klar, wenn man sich erst einmal daran geöhnt hat immer im neuesten 7er
BMW herumzufahren dann empfindet man es schon als deutliche
Einschränkung plötzlich mit einem Seat Leon als Dienstwagen fahren zu
müssen.
Aber vielleicht wird die Stimmung bei dir jetzt etwas besser wo du
weisst, das Multimediasystem und Sitzheizung eben doch vorhanden sind,
nur die Knöpfe an anderer Stelle sitzen und der Chef auch den großen
Motor spendiert hat.

Aber wenn man nicht gerade den VErgleich mit den ganz großen in einer
preislich völlig anderen Liga zieht (Wobei ADesigner in der "Oberklasse"
da eher am unteren Rand spielt) spndern mal schaut was sonst so im
Bereich bis 1k Euro los ist, dann ist es schon ein sehr ordentliches
Programm.

Gruß
Carsten

Beitrag #6135660 wurde vom Autor gelöscht.
von Wühlhase (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Mensch Carsten, vielen Dank. :)
Schön, daß da doch noch einige Funktionen da sind. Aber finden muß man
die erstmal.
Und ich staune, daß der dritte Schattenmodus dabei ist, denn so einige
Codeteile von CS würde ich aus AD14 oder früher verorten, der dritte
Schattenmodus kam aber, wenn ich mich recht erinnere, erst mit AD16.1
oder AD17.


Carsten S. schrieb:
> Wühlhase schrieb:
>> [...]ebenso wie
>> Sichtbarketisfilter (die sind in CS nur sehr rudimentär vorhanden und
>> ausschließlich auf das Selektieren beschränkt).
>
> Beschreibe mal was du machen willst

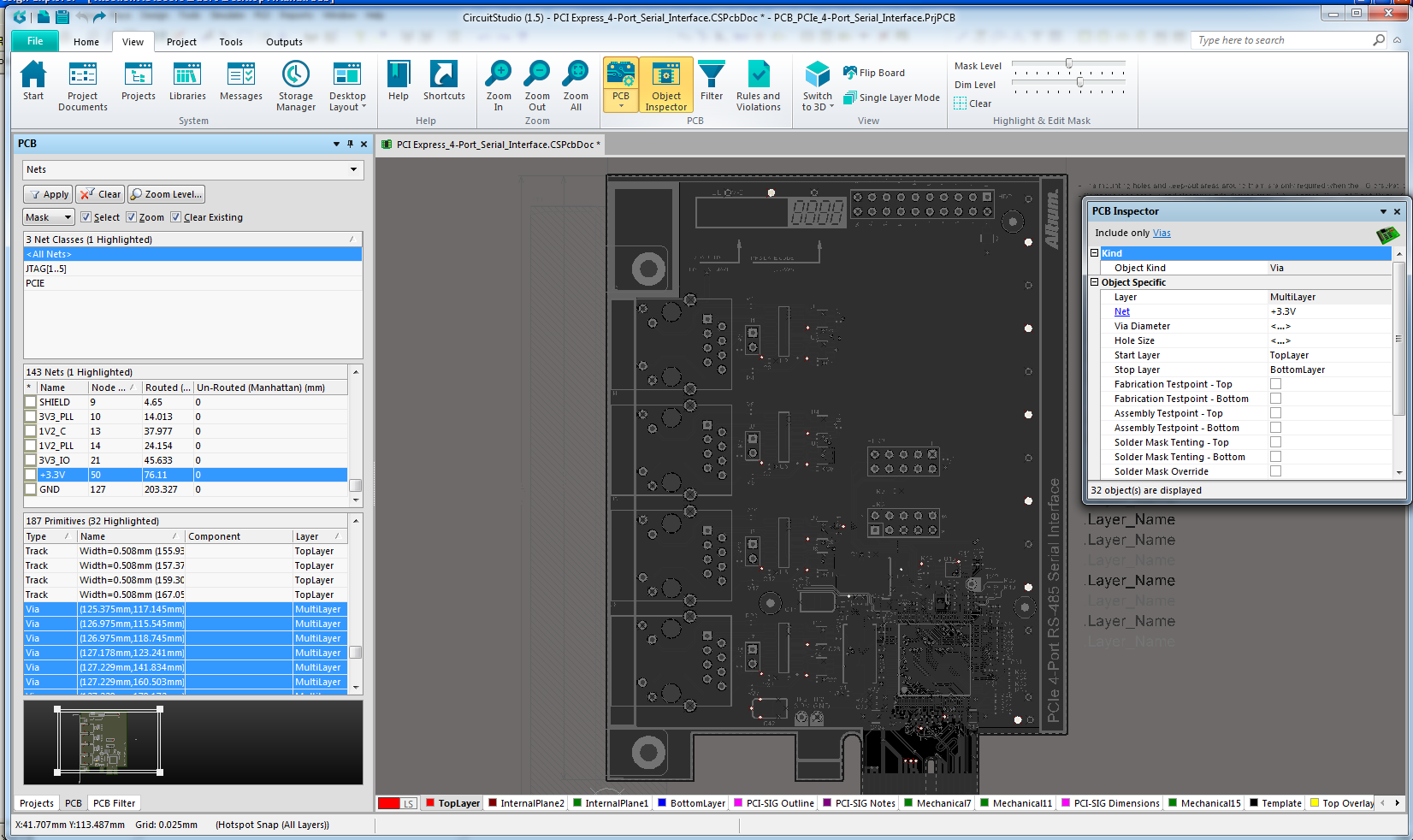

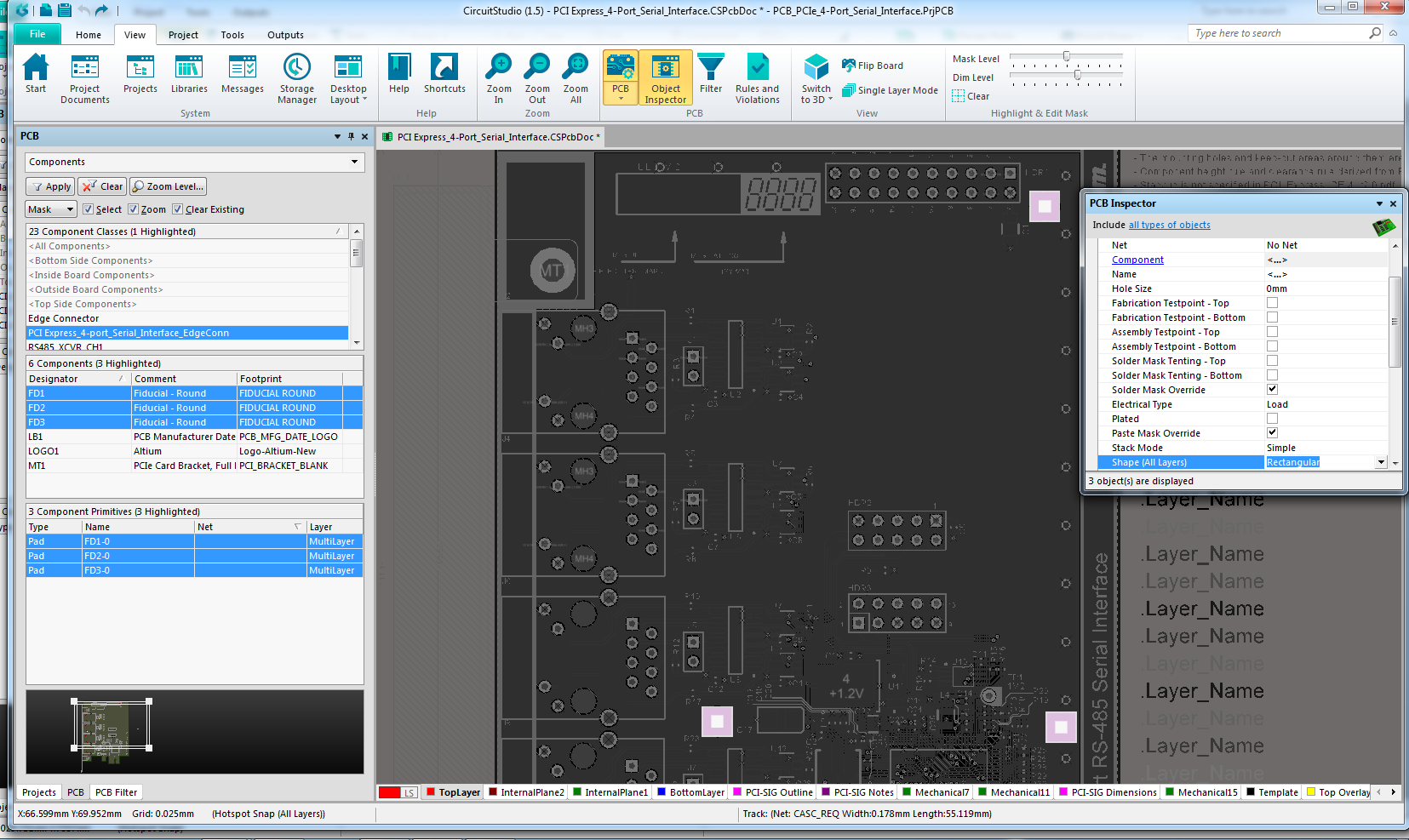

Naja, alles was man mit dem Filterpanel so machen kann. Also z.B. nur
Vias eines bestimmten Netzes einblenden oder per Query selektieren. Ich
habe zu Zeiten <=AD17 sehr viel mit dem Inspector gearbeitet (wie
wahrscheinlich jeder, der AD benutzt) und das Filterpanel erst so
richtig kennengelernt, als Altium den Inspector in AD18 entfernt hat.

Das war erstmal frustrierend, aber so hab ich gemerkt was für ein
mächtiges Werkzeug das Filterpanel ist, vorher habe ich das nie benutzt.
Beides zusammen, Inspector UND Filterpanel, sind großartig da man über
den Inspector sehr einfach und schnell sehr komplizierte Querys
formulieren kann.

Ich weiß gar nicht mehr was ich konkret machen wollte, jedenfalls wollte
ich ganz bestimmte Objekte hervorheben/zur Auswahl freigeben, die sich
nicht mehr mit der kastrierten Filterung im Homemenü auswählen ließen.


Carsten S. schrieb:
> Klar, wenn man sich erst einmal daran geöhnt hat immer im neuesten 7er
> BMW herumzufahren dann empfindet man es schon als deutliche
> Einschränkung plötzlich mit einem Seat Leon als Dienstwagen fahren zu
> müssen.
> Aber vielleicht wird die Stimmung bei dir jetzt etwas besser wo du
> weisst, das Multimediasystem und Sitzheizung eben doch vorhanden sind,
> nur die Knöpfe an anderer Stelle sitzen und der Chef auch den großen
> Motor spendiert hat.

Ja, da hast du völlig Recht. Und nochmal vielen Dank für die
Aufmunterung und Hilfe.

Mal sehen was noch kommt...mein Chef ist mit CS auch nicht so richtig
zufrieden und meinte, er hat sich hauptsächlich aufgrund des geringeren
Arbeitsaufwands für CS entschieden. (Da war ich leider noch nicht da.)
Allerdings stört er sich hauptsächlich an den teilweise unverständlichen
Gedenkminuten von CS.
Und jetzt hab ich ein Design (fast fertig), mit einem 3x2-Multichannel,
und Unterstützung mehrer Platinen in einem Projekt wären auch hilfreich.

von Carsten S. (dg3ycs)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Wühlhase schrieb:
> Mensch Carsten, vielen Dank. :)
Keine Usrsache, dafür sind Foren ja da ;-)

> Schön, daß da doch noch einige Funktionen da sind. Aber finden muß man
> die erstmal.
Ja, das ist manchmal doch etwas verzwickt.
Leider ist die Doku mit der Beschränkung auf die reine kontextbezogene
Webhilfe wirklich nicht optimal. Es fehlt sowohl ein Step by Step
Tutorial für ein Einsteiger (Wie es die ja seit Protel für Altium gibt
oder zumindest gab) und ein echtes Handnuch zum Nachschlagen (Kann ja
gerne Elektronisch mitgeliefert werden)

Ich denke das ist neben der Vertriebsstrategie ein gewichtiger Grund für
die eher geringe Verbreitung von CS.

> Und ich staune, daß der dritte Schattenmodus dabei ist, denn so einige
> Codeteile von CS würde ich aus AD14 oder früher verorten, der dritte
> Schattenmodus kam aber, wenn ich mich recht erinnere, erst mit AD16.1
> oder AD17.
Ja, hinsichtlich der Abstammung/Nutzung der Codebasis haben sich auch
schon manche Vermutungen von mir als falsch erwiesen. Vermutlich haben
die sich bei verschiedenen Versionsständen bedient...


Wühlhase schrieb:
> Carsten S. schrieb:
>> Beschreibe mal was du machen willst
>
> Naja, alles was man mit dem Filterpanel so machen kann. Also z.B. nur
> Vias eines bestimmten Netzes einblenden oder per Query selektieren.
> [...]
> Ich weiß gar nicht mehr was ich konkret machen wollte, jedenfalls wollte
> ich ganz bestimmte Objekte hervorheben/zur Auswahl freigeben, die sich
> nicht mehr mit der kastrierten Filterung im Homemenü auswählen ließen.

Ja, da ist leider einiges an Möglichkeiten kastriert worden. Vor allem
das freie formulieren der Abfragen macht sich bemerkbar.
Aber vieles geht dann doch irgendwie. Wenn auch mit einem etwas anderem
Ansatz.
Mir ist klar das das mit den Vias jetzt nur ein Beispiel von dir war.
Aber trotzdem hier mal wie ich in einem solchen Fall -alle Via eines
Nets auswählen/hervorheben- (in CS) vorgehen würde.

PCB Fenster aufrufen (z.B. VIEW->PCB)
Im Auswahlmenü (oberstes Drop-Down Menü) "Nets" als Kontext auswählen.
Auswahleinstellungen: "MASK" auswählen (für das deutlichste Hervorheben,
die drei Möglichkeiten beeinflussen nur den Grad der Hervorhebung) und
die drei Checkboxen "Select", "Zoom" und "Clear Existing" anhaken.
(Wenn es nur ums hervorheben geht kann/sollte "Select" entfallen)

Im zweiten Fenster ("Nets") das Net Aufrufen dessen Vias selectiert
werden sollen. Hier im Beispiel '+3.3V'

Dann erscheinen im dritten Fenster ("Primitives") alle Primitives die
mit diesem Net in Verbindung stehen (Bei Nets sind das Via, Track und
Pads). Hier durch Klick auf die Spaltenüberschrift "Type" nach Art der
Objekte sortieren. Jetzt alle Via-Zeilen auswählen.
(Wie Windows üblich... Linksklick auf die erste zu markierende Zeile und
dann SHIFT+Linksklick auf die letzte zu markierende Zeile)

Damit werden die Vias hervorgehoben und passend gezoomt.
Falls die Checkbox "Select" aktiviert sind die damit auch selektiert und
können kopiert, gelöscht, verschoben oder was auch immer werden.

Sollen Änderungen an den Parametern der Vias vorgenommen werden (wie den
Bohrdurchmesser ändern) geht das mit dem "Object/PCB Inspector"

Dazu den "Object/PCB Inspector" aufrufen ( VIEW -> OBJECT INSPECTOR )und
dort - Include only Vias - einstellen. Dann werden dort vorgenommene
Änderungen an den Eigenschaften für alle selektierten Via übernommen.
(Die Checkbox "Select"  im PCB Fenster muss aktiviert sein damit das für
die Auswahl funktioniert)
Vgl: "CS__ViaSelect.png"

Das funktioniert Sinngemäß für eine Reihe von weiteren Möglichkeiten
Sinngemäß, als Beispiel mal für die Auswahl "Components"
Vgl: "CS_Component_rec.png" und "CS_Component_round.png"
Einfach mal etwas rumprobieren.

So geschrieben klingt das alles einigermaßen kompliziert, das ist es
aber gar nicht. Wenn man das einmal sitzen hat ist das eine Sache von
wenigen Sekunden.


> Mal sehen was noch kommt...mein Chef ist mit CS auch nicht so richtig
> zufrieden und meinte, er hat sich hauptsächlich aufgrund des geringeren
> Arbeitsaufwands für CS entschieden. (Da war ich leider noch nicht da.)
> Allerdings stört er sich hauptsächlich an den teilweise unverständlichen
> Gedenkminuten von CS.
Die Gedenkminuten kenne ich auch. Scheint allerdings stark
rechnerabhängig zu sein. Beim Start SCHEINT es auf allen Rechnern einmal
für 30-60 Sekunden zu hängen. Während der Laufzeit sind aber deutliche
Unterschiede. Auf dem einen dauert dann ein Dateiaufruf schon mal 20
Sekunden bis was passiert, auf einem anderen ist vielleicht ein kurzes
Stocken (<1s) gerade so zu erahnen. Wobei die beiden Rechner
LEistungsmäßig nicht wirklich dramatisch auseinanderliegen. Wobei das
jetzt auch dramatischer klingt als es (zumindest bei mir) ist. Im großen
und ganzen ahbe ich das nur bei Dateioperationen festgestellt und
interessanterweise wenn man die Fenster von einem Bildschirm auf den
Anderen verschiebt. Nicht während des normalen Arbeitsflusses.

> und Unterstützung mehrer Platinen in einem Projekt wären auch hilfreich.
Ja, das ist einer von den Punkten die ich auch öfter Vermisse!
Ist nicht dramatisch, wäre aber schon manchmal hilfreich.

By the Way: Zum Datenaustausch zwischen CS und Altium Designer

Urpsrünglich war der Datenaustausch zwischen AD und CS nicht vollständig
möglich. Mittlerweile bekommt man aber alle Daten ausgetauscht.
Projekte, Libs im IntLib Format und Schaltpläne können durch einfaches
Öffnen ausgetauscht werden. Ein in AD abgespeichertes Projekt kann in CS
geöffnet werden und auf die Schaltpläne und ggf. enthaltene Libs können
ohne weiteres angezeigt und bearbeitet werden. Enthaltene PCB File
werden jedoch als "other Dokuments" angezeigt und können nicht geöffnet
werden. (Es wird statt der Datei in CS der AD geöffnet -wenn
Installiert-)

Dasselbe gilt genau umgekehrt wenn man mit CS erstellte Projekte in AD
öffnet. Schaltpläne und Libs werden geöffent und können bearbeitet
werden, PCB werden jedoch als "Other Dokument" angezeigt und es wird CS
Studio geöffnet -wenn Installiert-

Jedoch hat Altium Designer mittlerweile eine Im- und Exportfunktion für
CS-PCB Dateien. Damit kann, mit der Notwendigkeit eines zusätzlichen
Schrittes neben Schaltplan und IntLib auch der PCB Teil eines Projektes
ausgetauscht werden. Man muss bei einem Transfer von CS nach AD, nach
dem man das CS Projekt in AD mit der "normalen" öffnen Funktion
aufgerufen hat, nur die im Projekt enthaltenen PCB-Dateien noch einmal
extra über die Importfunktion aufgerufen werden und in das Projekt (im
Project Explorer) verschoben werden.

Will man Dateien von AD nach CS übertragen muss man die PCB Dateien noch
einmal gesondert in mit Altium in das CS Format exportieren und nach
öffnen der Projektdatei in CS noch einmal manuell geöffnet und wieder in
das Projekt verschoben werden. (Statt dem CS Format könnte man natürlich
auch Protel PCB nehmen und die mittels Import in CS laden...)

Auf diesen Weg kann man auch CS Daten nach Protel zurückbekommen.
Nur mit den Libs wird das dann schwierig.

Gruß
Carsten

: Bearbeitet durch User
von Wühlhase (Gast)


Bewertung
0 lesenswert
nicht lesenswert
So...die zusätzlichen Schattenmodi eingeschaltelt, und schon ist das
Arbeiten deutlich angenehmer. Kaum zu glauben was das ausmacht.


Es würde mich jetzt aber doch sehr überraschen wenn das drin wäre,
dennoch: Kennst du auch eine Möglichkeit das Multirouting (also mehrere
Leiterbahnen gleichzeitig zu routen) freizuschalten? 15 Leiterbahnen
parallel über die ganze Platine einzeln zu routen, das ist eine
bescheidene Handarbeit. (Mein Mitleid mit allen Eaglebenutzern an der
Stelle, die das seit jeher so kennen. Selig sind die Armen, die es
einfach nicht anders kennen.)


Noch ein Tipp für alle CS-Nutzer ohne Altium-Designer-Erfahrung:

Leider wurden die Routingmodi auch arg kastriert, aber die drei
wichtigsten sind drin: Ignore Obstacles, Push Obstacles, Stop At First
Obstacle. Evt. müssen diese in den Einstellungen aktiviert werden.

Es gibt aber keine Möglichkeit (jedenfalls hab ich keine gefunden),
diese über die GUI zu ändern. Aber mit Shift+r geht das (wie im Altium
Designer auch), ganz unten, in der Leiste unter den Layertabs, wird
einem der aktuelle Routingmodus angezeigt.

Aber am Besten versucht man einfach mal, einen Leiterzug über einen
anderen, netzfremden Leiterzug zu legen und schaltet die verschiedenen
Modi mit Shift+r mal durch.

von Carsten S. (dg3ycs)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

Wühlhase schrieb:
> So...die zusätzlichen Schattenmodi eingeschaltelt, und schon ist das
> Arbeiten deutlich angenehmer. Kaum zu glauben was das ausmacht.
Ja, wenn man sich einmal daran gewöhnt hat ist das schon eine Hilfe.

Wühlhase schrieb:
> Es würde mich jetzt aber doch sehr überraschen wenn das drin wäre,
> dennoch: Kennst du auch eine Möglichkeit das Multirouting (also mehrere
> Leiterbahnen gleichzeitig zu routen) freizuschalten? 15 Leiterbahnen
> parallel über die ganze Platine einzeln zu routen, das ist eine
> bescheidene Handarbeit. (Mein Mitleid mit allen Eaglebenutzern an der
> Stelle, die das seit jeher so kennen. Selig sind die Armen, die es
> einfach nicht anders kennen.)

Meinst du das aus dem Screenshot?
Das ist, in Sparausführung, grundsätzlich drin, jedoch NUR über die GUI
Aufrufbar. Dafür gibt es scheinbar keinen direkten Shortcut. (Siehe 2.
Screenshot)
Alternativ Rechtsklick+M (oder Rechtsklick-> Multi-Route)
Einstellung des Abstands z.B. mit Tab beim Routen...

BTW: Gibt es glaube ich jetzt seit irgend einer 9er Version bei Eagle
auch.
Wurde als ganz tolle Neuerung angepriesen... ISt ja nur mit zig Jahren
Verspätung!

Wühlhase schrieb:
> Es gibt aber keine Möglichkeit (jedenfalls hab ich keine gefunden),
> diese über die GUI zu ändern. Aber mit Shift+r geht das (wie im Altium
> Designer auch), ganz unten, in der Leiste unter den Layertabs, wird
> einem der aktuelle Routingmodus angezeigt.
Das kann auch in den Optionen eingestellt werden:
(z.B.) Rechtsklick -> Options -> Preferences
Da sind auch die Checkboxes um die Optionen kpl. zu
aktivieren/deaktivieren.

> Aber am Besten versucht man einfach mal, einen Leiterzug über einen
> anderen, netzfremden Leiterzug zu legen und schaltet die verschiedenen
> Modi mit Shift+r mal durch.
jup, und das auch mal mit Bauteilen um Weg usw. anschauen.
Dann verinnerlicht man die Vor- und Nachteile am schnellsten.

Gruß
Carsten

von Wühlhase (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Oh weh...da hab ich den Wald vor lauter Bäumen nicht gesehen. Schön daß
das doch mit drin ist. So langsam gefällt mir CS immerhin etwas. :)
Danke. :)


Carsten S. schrieb:
> BTW: Gibt es glaube ich jetzt seit irgend einer 9er Version bei Eagle
> auch.
> Wurde als ganz tolle Neuerung angepriesen... ISt ja nur mit zig Jahren
> Verspätung!

Hehe, und ich mutmaße daß die, die am lautesten riefen daß sie diese
überfüllten Riesenprogramme gar nicht brauchen und denen das schlanke
Eagle lieber ist, sich über solche Zusatzfunktionen am härtesten gefreut
haben. ;)

von Wühlhase (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ich hätte mal noch eine Frage zum BOM-Export: Kriegt man CS irgendwie
dazu, eigene Parameter in die BOM einzutragen?

Ich habe in meinen Bauteilen ein paar eigene Parameter eingefügt, aber
CS weigert sich geflissentlich diese in die BOM einzutragen. In der
tabellarischen Ansicht sind die zwar drin, aber in der Excel danach
nicht mehr.

Kriegt man das auch irgendwie hingebogen?

von Wühlhase (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Edit: Mit einem eigenen Template geht es. Aber geht es auch ohne? (Das
Neuanlegen würde ich mir gern sparen können.)

von Michael K. (mab)


Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich habe hier eine Lib im Altium Format.
Name in etwa lautet BauteilXY.SchLib.
Gibt es eine Möglichkeit diese im CS einzubinden?

Gruß

von Wühlhase (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Irgendwo unter File -> Open Library
Evt. mußt du den Dateitypenfilter umstellen.

von Arthur (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Hallo an alle Altium Nutzer ich hätte meine frage könnte mir vielleicht
mal einer kurz aushelfen.

Da ich keine alten Theads ausgraben wollte stelle ich die Frage mal hier
könnte mir einer von circuitmaker Seite mal von einen Projekt die Gerber
Files erzeugen.


Und als ZIP Anhang hier Posten

Das Projekt ist Open Source ich habe die mal angeschrieben aber keine
Antwort


https://circuitmaker.com/Projects/Details/Cross-Product-Creations/ServoShock22-3

http://www.servoshock.com/servoshock-2-for-dualshock-4.html

Ich als Hobby Eagle Nutzer habe keine Erfahrungen mir circuitmaker
es würde mir sehr viel Zeit Sparen.



MFG

von Wühlhase (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Mal eine Frage...ich versuche gerade, einen Bestückungsplan aus CS
rauszuquetschen.
Im Altium Designer würde ich das mit Draftsman erledigen, aber das gibts
in CS ja leider nicht.

Problem: Weiß jemand, wie man den Top Overlay auf einen Mechanical Layer
kopieren kann? Nach Möglichkeit ohne "Unlock Primitives", damit ich mir
nix versehentlich kaputtmache.

von Carsten S. (dg3ycs)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

Wühlhase schrieb:
> Mal eine Frage...ich versuche gerade, einen Bestückungsplan aus CS
> rauszuquetschen.
> Im Altium Designer würde ich das mit Draftsman erledigen, aber das gibts
> in CS ja leider nicht.

Warum geht es nicht mit dem Tool das in CS dafür vorgesehen ist?
(WObei das jetzt auch nicht viel mehr ist als ein Printout mit
vordefiniertem Layerset)

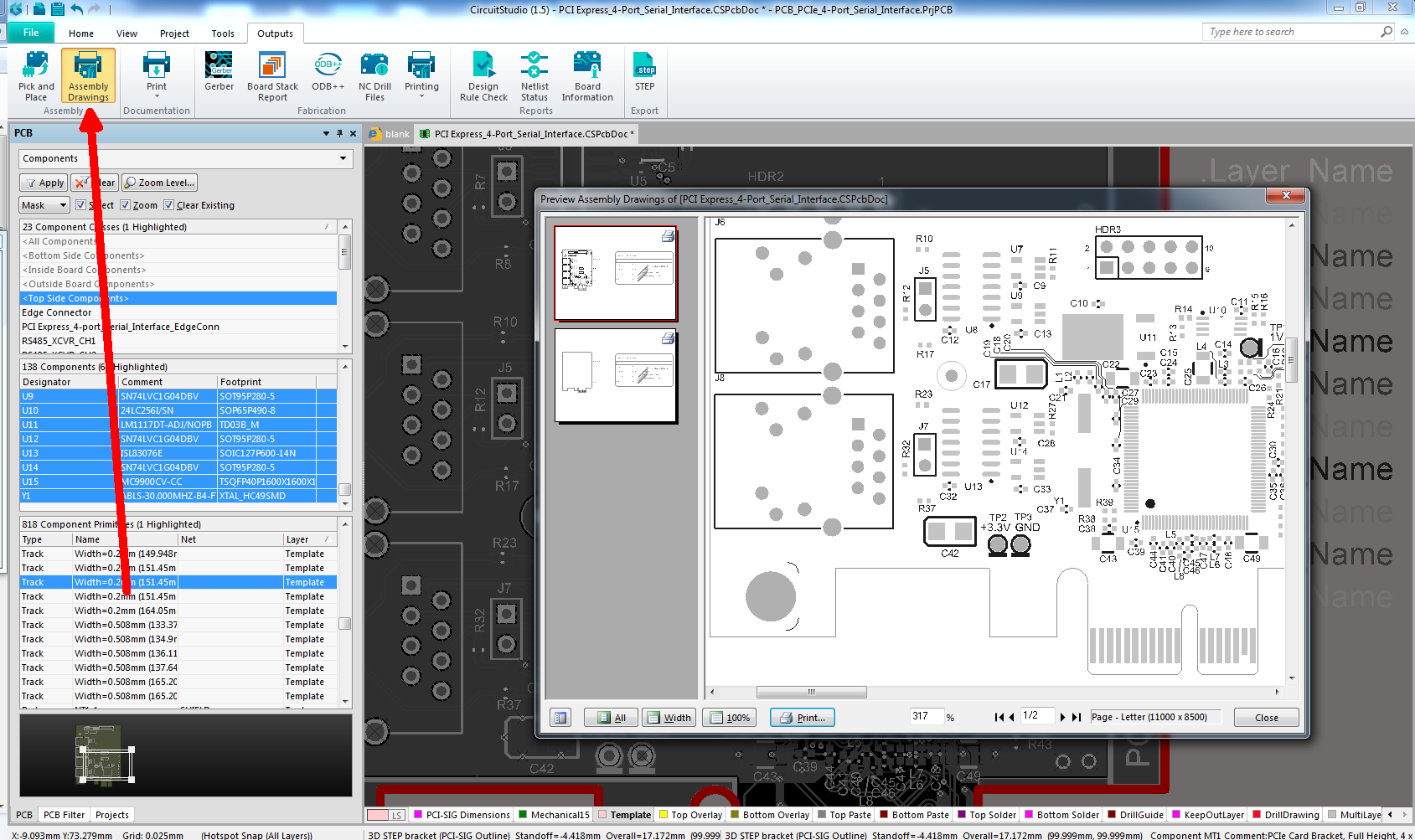

Siehe Screenshot!
Wobei ich finde das es zumindest auf einem SW-Drucker, je nach
Positionierung der Bauteilbezeichnung, erheblich zur Lesbarkeit beiträgt
wenn man die Ausgabe der Anschlusspads (in Grautönen) deaktiviert...
-> Dazu im Vorschaudialog mit REchtsklick "Configuration" den Top- und
ggf. Bottom Layer aus dem Printout entfernen. Geht natürlich nur wenn
man auch für kleine Bauteile eine Umrisszeichnung anlegt.
(In dem auf dem Bild abgebildeten CS Beispielprojekt fällt die Option
damit flach, da die kleinen Bauteile im 0402 GEhäuse zum großteil kein
GEhäuse sondern nur den Designator haben. Da braucht es dann natürlich
die Pads auch im Ausdruck. Aber das kann ja jeder bei der
Bauteilerstellung selbst beeinflussen)

>
> Problem: Weiß jemand, wie man den Top Overlay auf einen Mechanical Layer
> kopieren kann? Nach Möglichkeit ohne "Unlock Primitives", damit ich mir
> nix versehentlich kaputtmache.
DA müsste ich auch überlegen/probieren.
Über die Layer verschieben ist schnell gemacht, aber einen zweiten
identischen Layer erzeugen habe ich bis jetzt noch nicht gebraucht,
daher auch keine schnelle Lösung parat.
Vielleicht fällt mir aber noch etwas ein.

Gruß
Carsten

von Carsten S. (dg3ycs)


Bewertung
0 lesenswert
nicht lesenswert
Hi,

Arthur schrieb:
> Da ich keine alten Theads ausgraben wollte stelle ich die Frage mal hier
> könnte mir einer von circuitmaker Seite mal von einen Projekt die Gerber
> Files erzeugen.

Das hier ist ein Thread zu Circuit*STUDIO* !
Auch wenn CircuitMaker und CircuitStudio große Ähnlichkeiten in der
Bedienung haben, so sind es doch zwei getrennte Programme die jeweils
für sich Installiert sein müssten. ZWar kann CS die CM Board Files
einlesen (und damit könnte es auch die GerberDaten erzeugen) aber
herunterladen kann man diese Daten scheinbar nur wenn man auch CM
installiert hat.

ICh will nicht ausschließen das der eine oder andere Nuzer beide
Programme auf der Platte hat, aber das wird wohl nur ein kleiner Teil
sein. Da zudem die CS Nutzerbasis sowieso nicht so groß ist wird eine
Suche hier tief im Thread wohl nicht den gewünschten Erfolg bringen.

Dazu kommt noch das Problem mit dem Urheberrecht.
Auch wenn das Produkt OS ist bedeutet das nicht automatisch das man
selbst daraus abgeleitete Fertigungsdaten ohne weiteres in Foren
veröffentlichen darf. In den meisten Fällen müsste man zumindest ein
paar Pflichtangaben machen und sich dazu erst einmal einlesen welche das
sind.
Manchmal darf man das auch überhaupt nicht und auch das muss man erst
einmal herausfinden.
Verstösst man dann gegen die Bedingungen kann es teuer für den
Veröffentlicher werden. Mal ganz von der Frage der ob jemand also
Zugriff auf CM hat einfach mal wollen das derjednige auf eigene Kappe
die Daten öffentlich macht ist also nur sehr begrenzt aussichtsreich.
Die meisten werden sich klugerweise hüten.
Mit Anmeldung und der Möglichkeit über Email Kontaktiert zu werden
könnten die Chancen auf ein "Gerber-Zip" im Posteingang deutlich größer
sein.

Gruß
Carsten

von Wühlhase (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Carsten S. schrieb:
> Warum geht es nicht mit dem Tool das in CS dafür vorgesehen ist?

Pfff...das hab ich völlig übersehen. Das probiere ich aus. Vielen Dank.


Carsten S. schrieb:
> Dazu kommt noch das Problem mit dem Urheberrecht.
> Auch wenn das Produkt OS ist bedeutet das nicht automatisch das man
> selbst daraus abgeleitete Fertigungsdaten ohne weiteres in Foren
> veröffentlichen darf. In den meisten Fällen müsste man zumindest ein
> paar Pflichtangaben machen und sich dazu erst einmal einlesen welche das
> sind.
> Manchmal darf man das auch überhaupt nicht und auch das muss man erst
> einmal herausfinden.

Meinst du echt? Das Urheberrecht an deiner Schaltung hast allein du, das
würde mich doch sehr wundern wenn der Hersteller des Programms, mit dem
du arbeitest, da einen Einfluß drauf hätte. Man stelle sich vor,
Microsoft hätte einen Teilanspruch auf das, was die Leute jeden Tag mit
Word verzapfen...

Ich könnte mir sogar sehr gut vorstellen, daß dein Urheberrecht an
deiner Veröffentlichung nicht davon tangiert wäre, wenn diese eiskalt
mit einer Raubkopie vom Altium Designer gemacht worden wäre.
Du würdest zwar definitiv für die Raubkopie verknackt werden können,
mögicherweise auch mit Untersagung der weiteren Verwendung des AD. Aber
das war es dann auch.
So jedenfalls meine Laienmeinung dazu.

Aber: CM wurde von Altium ja eigentlich darauf gebürstet, seinen Kram
der ganzen Welt zu zeigen. Das meiste wandert ja nicht umsonst ins
Internet. Von daher würde ich das weitaus weniger dramatisch sehen, wenn
er CM-Dateien hier reinstellt.

von Carsten S. (dg3ycs)


Bewertung
0 lesenswert
nicht lesenswert
Hi,

Wühlhase schrieb:
> Carsten S. schrieb:
>> Warum geht es nicht mit dem Tool das in CS dafür vorgesehen ist?
>
> Pfff...das hab ich völlig übersehen. Das probiere ich aus. Vielen Dank.

Ja, die Sache mit dem Wald und den Bäumen ;-)
>
> Carsten S. schrieb:
>> Dazu kommt noch das Problem mit dem Urheberrecht.
>> Auch wenn das Produkt OS ist bedeutet das nicht automatisch das man
>> selbst daraus abgeleitete Fertigungsdaten ohne weiteres in Foren
>> veröffentlichen darf. In den meisten Fällen müsste man zumindest ein
>> paar Pflichtangaben machen und sich dazu erst einmal einlesen welche das
>> sind.
>> Manchmal darf man das auch überhaupt nicht und auch das muss man erst
>> einmal herausfinden.
>
> Meinst du echt? Das Urheberrecht an deiner Schaltung hast allein du, das
> würde mich doch sehr wundern wenn der Hersteller des Programms, mit dem
> du arbeitest, da einen Einfluß drauf hätte. Man stelle sich vor,
> Microsoft hätte einen Teilanspruch auf das, was die Leute jeden Tag mit
> Word verzapfen...
>
> Ich könnte mir sogar sehr gut vorstellen, daß dein Urheberrecht an
> deiner Veröffentlichung nicht davon tangiert wäre, wenn diese eiskalt
> mit einer Raubkopie vom Altium Designer gemacht worden wäre.
> Du würdest zwar definitiv für die Raubkopie verknackt werden können,
> mögicherweise auch mit Untersagung der weiteren Verwendung des AD. Aber
> das war es dann auch.

Moment, da hast du etwas Missverstanden...
Es geht nicht um das Werkzeug mit dem etwas erstellt wird.

Der User "Arthur" hat darum gebeten das jemand eine Layoutdatei mit dem
von einem anderen erstellten Leiterkartenlayout (die zufällig mit CM
erstellt ist) aus dem Internet herunterlädt und daraus die Gerber
Fertigungsdaten generiert und diese dann selbst im Forum als Anhang
veröffentlicht.

Und das kann natürlich eine Verletzung des Urheberrechts
DES URSPRÜNGLICHEN LAYOUTERSTELLERS darstellen.
Je nachdem ob dieser diese Art der Veröffentlichung durch Dritte erlaubt
oder eben nicht. Aber um herauszufinden ob der das Gestattet muss man
erst einmal die Bedingungen des ursprünglichen Schaltungserstellers
genau lesen und bewerten.
Macht man dabei Fehler trägt man als der Zweit-Veröffentlicher das volle
Kostenrisiko falls es zu einer Auseinandersetzung kommt.

Das ist rechtlich dasselbe als wenn ich eine Word-Datei mit einem Text
aus dem Internet herunterlade, diese in PDF umwandele und das dann
irgendwo anders veröffentliche.
Oder wie wenn ich ein Buch in Papierform habe, hieraus ein paar Seiten
(oder alle) einscanne und die gescannten Seiten dann selbst zum Download
anbiete.

Man ändert zwar das Format in dem die Daten vorliegen, aber der Inhalt
ist immer noch die Arbeit eines anderen. Und wenn dieser der
Veröffentlichung nicht zugestimmt hat, dann ist das ein
Urheberrechtsverstoss.

Welches Werkzeug wie zur Erstelllung oder Umwandlung der Daten verwendet
wird ist hingegen tatsächlich irrelevant.

Gruß
Carsten

von Wühlhase (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Carsten S. schrieb:
> Moment, da hast du etwas Missverstanden...

Jo...wird Zeit das ich ins Bett komme. ;)

von Wühlhase (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Also, hmm...anfangs dachte ich, wie schön daß das in CS übernommen
wurde.

Aber eigentlich ist das doch wieder Mist: Meine Platine ist >300mm lang
und enthält neben einigen Großbauteilen auch allerhand 0603-Geraffel.
Also: Den Bestückungsplan über mehrere Seiten verteilen.

Man kann zwar in den Assembly Drawings mehrere Seiten anlegen und
beliebige Layerkombinationen auf jeder Seite haben, schön, man kann auch
den Platinenausschnitt beliebig wählen.

Man kann aber NICHT auf mehreren Seiten verschiedene Platinenausschnitte
darstellen? Soll das wirklich so sein? Ich drucke einen
Platinenausschnitt aus, ändere den Platinenausschnitt, drucke wieder...?

CS macht mich einfach fertig...

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
