Forum: FPGA, VHDL & Co. Xilinx Coolrunner CPLD


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Carl (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

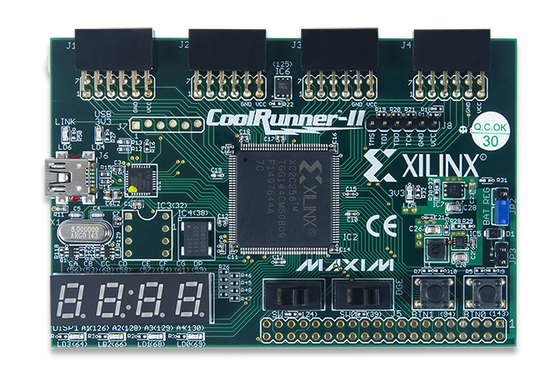

Gerade eben habe ich ein Xilinx CPLD-Board mit dem XC2C256 in meiner
Sammlung gefunden, dass ich vergessen hatte:

https://store.digilentinc.com/coolrunner-ii-cpld-starter-board-limited-time/

Jetzt frage ich mich gerade, was ich Nützliches damit tun könnte. Wenn
ich es richtig sehe, hat es nur 256 Macrozellen mit je einem FF. Im
Vergleich zu einem FPGA scheint mir das ziemlich wenig.
Das Beispielprogramm kann aber das 7 Segmentdisplay mit Minuten und
Sekundenanzeige steuern, sowie parallel einen Text auf einem
angesteckten LCD ausgeben, aber dann sind 70% der Blöcke benutzt.

von Weltbester FPGA-Pongo (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Carl schrieb:
> Jetzt frage ich mich gerade, was ich Nützliches damit tun könnte.

Wenn du nicht ad hoc selber eine Idee hast, dann kannst du es vermutlich
nicht nutzen.

Ich wüsste, was ich damit bauen würde.

von Carl (Gast)


Bewertung
1 lesenswert
nicht lesenswert
>Ich wüsste, was ich damit bauen würde.

Das bezweifle ich.

von Weltbester FPGA-Pongo (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Warum? Normalerweise hat man 1000 Ideen und nur zu wenig Zeit.

Das Sinnvollste scheint mir eine I2C-Messwert-Erfassung mit wechselnder
Anzeige und Weitergabe der Werte an einen PC, der damit automatisiert
mehrere I2C-Sensoren (oder auch SPIs) auslesen kann.

Ich würde sagen 2 I2C-Busse, 1 x SPI und 1x UART. Das kann man immer
brauchen.

von Peter Petersson (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Wir haben damit einen Geschwindigkeitsmesser mit zwei Lichtschranken
realisiert, damals im 2. Semester.

von Ale (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Ich würde den Nibbler drin bauen. Damals habe ich es für den 95144
angepasst, in 256 Macrozellen soll es locker noch ein paar Stack
Register mehr haben können.

von Rote T. (tomate)


Bewertung
3 lesenswert
nicht lesenswert
Früher hat man Geräte mit PALs und GALs gebaut, die sogar funktioniert
haben. Und die Dinger waren noch um einiges beschränkter als ein
XC2C256.

von Thomas W. (diddl)


Bewertung
0 lesenswert
nicht lesenswert
Als die ersten CPU Boards komplexer wurden, haben CPLD ganze TTL Gräber
weg rationalisiert.


Heute kann man damit Retro Computer wie den VC-20 mit (für damals)
Unmengen von Speicher ausstatten. Zb. den VC20 mit dem Fe-3


VC-20 :: 3,5KB RAM, 20K ROM

VC-20 + FE3 :: +512KB RAM +512KB EEprom +2GB SD karte




Link: https://de.wikipedia.org/wiki/Final_Expansion

von Carl (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ale schrieb
>Ich würde den Nibbler drin bauen. Damals habe ich es für den 95144
>angepasst, in 256 Macrozellen soll es locker noch ein paar Stack
>Register mehr haben können.

Einen Prozessor mit dem Board zu machen, wäre ein lustige Idee. Auf dem
Board gibt es auch ein 4MBit Serial Flash, welches über SPI angebunden
ist. Ob man das auch verwenden könnte?

von W.S. (Gast)


Bewertung
2 lesenswert
nicht lesenswert
Carl schrieb:
> Jetzt frage ich mich gerade, was ich Nützliches damit tun könnte. Wenn
> ich es richtig sehe, hat es nur 256 Macrozellen mit je einem FF. Im
> Vergleich zu einem FPGA scheint mir das ziemlich wenig.

Aber dafür hat man vor jedem FF einen fetten Block, wo sowas wie
36fach-AND's drinstecken. Bei den LUT's im FPGA hast du traditionell nur
4 Eingänge.

CPLD's sind eben durch die großen AND's geradezu prädestiniert für große
und schnelle Synchronzähler. Die kleineren Coolrunner können damit bis
in den Bereich über 700 MHz kommen, was für ein FPGA illusorisch ist -
es sei denn, man macht darinnen nur Ripple-Zähler.

Ich hab mit CPLD's schon Grafikdisplay-Ansteuerungen, Frequenzzähler
(s.o.), DDS-Generatoren und eben auch "Glue"-Logik gebaut. Mit 256
Makrozellen kann man mit sowas erstaunlich viel machen.

W.S.

von Frank B. (frankman)


Bewertung
0 lesenswert
nicht lesenswert
Verzweifelter Hilferuf!

Hallo zusammen, ich kapere gerade diesen etwas älteren Thread. Ich habe
in recht vermurkstes Projekt mit dem XC2C512 Coolrunner und bin - als
kompletter Coolrunner Anfänger - leider komplett am Ende mit meinem
Latein.

Ich habe ein extrem merkwürdiges Verhalten, was meine Eingänge betrifft
und bin leider nicht in der Lage, das irgendwie hinzubiegen.

Gibt es vielleicht hier jemanden, der sich sehr gut bzw. extrem gut mit
den Coolrunner Chips auskennt, und mir vielleicht helfen kann?

Da es eilig ist und nicht als "Hobbyprojekt" läuft, würde ich mich sehr
über eine Nachricht - gerne auch mit Nennung eines Stundensatzes -
freuen.


Im speziellen benötige ich Hilfe bei:
Inbetriebnahme der ISE.
Organisation von einem bestehenden Projekt.
Erstellen von Constraints, im speziellen IOSTANDARD.
Kurze Einweisung Debuggen, Syntese und Flashen des ganzen.

Weitergehende Details kann ich hier leider nicht öffentlich machen.
Ich würde alles entsprechend über Mail oder PM abhandeln.

Vielen Dank schon einmal im voraus.
Viele Grüße
Frank

von wendelsberg (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Frank B. schrieb:
> Im speziellen benötige ich Hilfe bei:
> Inbetriebnahme der ISE.
> Organisation von einem bestehenden Projekt.
> Erstellen von Constraints, im speziellen IOSTANDARD.
> Kurze Einweisung Debuggen, Syntese und Flashen des ganzen.
>
> Weitergehende Details kann ich hier leider nicht öffentlich machen.
> Ich würde alles entsprechend über Mail oder PM abhandeln.

Also kommerziell.
Da solltest Du Dich auf 4-stellige Tagessaetze einrichten.

wendelsberg

von Gerhard H. (ghf)


Bewertung
0 lesenswert
nicht lesenswert
Was mich bei Coolrunnern neulich genervt hat, war, dass defaultmäßig
überall Keeper an den Eingängen vorgesehen waren. Hat dazu geführt, dass
das Einlesen von ein paar Schaltern nach GND mit programmierten Pullups
sich ausgesprochen merkwürdig verhalten hat. Mit externen 1K-PullUps war
dann alles in Ordnung. Nein, keine Warnung wie bei 2V5 und 3V3 in einer
Bank.

Dieses "feature" lässt sich irgendwo ausschalten; nein, nicht im user
constraints file. Irgendwo bei den Optionen für den Kompilationsschritt.

Die IO-Konfiguration mache ich jetzt komplett im VHDL-File, dann habe
ich alles was ich brauche in einer Datei. So viel ist in einem
Coolrunner sowieso nicht drinnen.
Jetzt geht's auch mit den eingebauten PullUps, ohne die Brutalo-1K.

Man kann auch 1000 Signale einem einigen Pin zuweisen, das ist der ISE
egal. Aber ansonsten bekommt man dermaßen viele sinnlose ISE-warnings,
dass man eigentlich kaum mehr hinsieht.

Gruß,
Gerhard

: Bearbeitet durch User
von Gut Gekaut ist halb gekackt (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard H. schrieb:
> Dieses "feature" lässt sich irgendwo ausschalten; nein, nicht im user
> constraints file. Irgendwo bei den Optionen für den Kompilationsschritt.

Zu faul oder zu blöde, die doc für die Software zu lesen ?!?!

https://www.xilinx.com/support/documentation/sw_manuals/xilinx14_2/devref.pdf
p. 282

cpldfit -terminate [float|keeper|pullup]

Aber was will man auch von Einem erwarten, der beim fit von
"Kompilieren" labert ...

von Gut Gekaut ist halb gekackt (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard H. schrieb:
> Die IO-Konfiguration mache ich jetzt komplett im VHDL-File, dann habe
> ich alles was ich brauche in einer Datei.

Nein, hast Du nicht. Es gibt immer noch prios beim Verarbeiten der
Settings, wenn an den anderen regulären Stelle (bspw .pcf, .ucf,
commandline-optionen, etc.) was anderes steht.
https://www.xilinx.com/support/documentation/sw_manuals/xilinx11/cgd.pdf
p. 29+

>Aber ansonsten bekommt man dermaßen viele sinnlose ISE-warnings,
>dass man eigentlich kaum mehr hinsieht.

Selber Schuld. Und man sollte nicht wie beim C-Kompilieren auf die
compile-warnings starren, sondern sich die Reportfiles wie *.rpt
durchlesen. Da steht welches pin-Eigenschafte final configuriert werden.

von Gerhard H. (ghf)


Bewertung
0 lesenswert
nicht lesenswert
Gut Gekaut ist halb gekackt schrieb:
> Gerhard H. schrieb:
>> Die IO-Konfiguration mache ich jetzt komplett im VHDL-File, dann habe
>> ich alles was ich brauche in einer Datei.
>
> Nein, hast Du nicht. Es gibt immer noch prios beim Verarbeiten der
> Settings, wenn an den anderen regulären Stelle (bspw .pcf, .ucf,
> commandline-optionen, etc.) was anderes steht.
> https://www.xilinx.com/support/documentation/sw_manuals/xilinx11/cgd.pdf
> p. 29+
>
>>Aber ansonsten bekommt man dermaßen viele sinnlose ISE-warnings,
>>dass man eigentlich kaum mehr hinsieht.
>
> Selber Schuld. Und man sollte nicht wie beim C-Kompilieren auf die
> compile-warnings starren, sondern sich die Reportfiles wie *.rpt
> durchlesen. Da steht welches pin-Eigenschafte final configuriert werden.

Was für ein gequirltes Gekautes.

Wenn der Compiler mit den gewählten Voreinstellungen das spezifizierte
Verhalten nicht implementieren kann, dann hat der das als error zu
melden und nicht clamheimlich was anderes zu bauen und als Erfolg zu
melden. Ein Geständnis auf dem Grundbuchamt von Alpha Centauri zu
hinterlegen zählt nicht.

Und Ihr Benutzername ist sehr passend gewählt.

: Bearbeitet durch User
von Gut Gekaut ist halb gekackt (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard H. schrieb:
> Wenn der Compiler mit den gewählten Voreinstellungen das spezifizierte
> Verhalten nicht implementieren kann, dann hat der das als error zu
> melden und nicht clamheimlich was anderes zu bauen und als Erfolg zu
> melden.

Aber es ist eben ein kein compiler sondern eine kette verschiedener
tools, aka toolchain. Und eben keine direkte Hochsprache -> Mnemonic
Translation sondern eine unterspezifizierte Optimierungsaufgabe mit
Randbedingungen aka constraints ... und das was hinten rauskommt ist
auch kein dummes executables das einach so durch load and run geprüft
werden kann ...

> Ein Geständnis auf dem Grundbuchamt von Alpha Centauri zu
> hinterlegen zählt nicht.

Nein der report liegt nicht hinter einer Tür mit dem Schild "Beware of
the leopard" sondern im output-verzeichniss wie in der doc beschrieben.
Sogar "human readable", aber wenn der Wille fehlt und man statt doc
lieber im Hitchhiker Guide blättert ....

>Und Ihr Benutzername ist sehr passend gewählt.

Na dann fang mal an die docs durchzukauen, dann kannst du deinem
"compiler" auch mal was verdauungsgerechtversetzt und musst Dich nicht
durch dessen angesäuertem Gekotze quälen ... SCNR

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [vhdl]VHDL-Code[/vhdl]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
