Hallo zusammen,

ich suche Informationen zu den ganz frühen Entwicklungen auf dem Gebiet
der IR-Lichtschrankentechnik der DDR. In der Zeit vor URSAFLOP muss es
da so Mitte der 50er, Anfang der 60er auch schon etwas gegeben haben.
Kann da jemand Angaben zu diesem Thema machen?

Viele Grüße, Patrick

: Verschoben durch Moderator
Autor: Harald W. (wilhelms)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Patrick M. schrieb:

> ich suche Informationen zu den ganz frühen Entwicklungen auf dem Gebiet
> der IR-Lichtschrankentechnik der DDR.

Was ist an der IR-Lichtschrankentechnik der DDR denn so besonderes?
In Westdeutschland waren Anfang der 60er Jahre Lichtschranken jeden-
falls typische, von der Industrie verwendete Standardteile.

Autor: Patrick M. (pattex66)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Naja, ob da was besonderes dran war weiß ich nicht. Ich habe hier nur
gerade das Problem die Funktion einer alten, leider nur noch in Trümmern
vorhandenen, Objektsicherungsanlage ermitteln zu wollen und kann im Netz
rein gar nichts finden.
Das besondere daran ist vielleicht die Überwachungstrecke von über 400 m
und die Umlenkung über 5 Spiegel.

VG Patrick

Autor: sonnabend (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Patrick M. schrieb:

> Funktion einer alten, leider nur noch in Trümmern
> vorhandenen, Objektsicherungsanlage ermitteln zu wollen und kann im Netz
> rein gar nichts finden.
> Das besondere daran ist vielleicht die Überwachungstrecke von über 400 m
> und die Umlenkung über 5 Spiegel.
>
> VG Patrick

Ohoo, 5 Spiegel, Pentagramm... wurde das Entwicklungszentrum für
Flugscheiben damit gesichert? :-) So eine Lichtschranke scheint
unsinnig.

Die Streuung durch Regen, Nebel oder
(Braunkohle-Zweitakt-)Staubablagerungen auf den Spiegeln, ist viel zu
groß.
Schon deshalb würde man die Gesamtstrecke von 400m in mehrere kürzere
Segmente aufteilen.
Als weiteren positiven Nebeneffekt könnte man dann auch gleich viel
präziser eingrenzen, an welcher Stelle der Angriff des Klassenfeindes
denn nun erfolgte!
Der einzige Grund für so eine LS könnte sein: Ardenne hatte erst eine
Fotozelle fertig und das Materialkontingent zur Herstellung der zweiten
wurde erst im folgenden 5-Jahr-Plan freigegeben...
Lichtquelle wird wohl eine Bogenlampe gewesen sein.

Ansonsten kannste ja mal unter "Selbstschußanlagen" suchen, da muß ja
auch etwas derartiges dran gewesen sein.

Autor: Stefanus F. (Firma: Äppel) (stefanus)
Datum:

Bewertung
-3 lesenswert
nicht lesenswert
Vielleicht war das gar keine Lichtschranke, sondern ein Dummy zur
Abschreckung.

Duck und weg :-)

Autor: Marek N. (bruderm)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Peter Lustig hatte doch auch diese Lichtschranken mit einfacher
Glühlampe und LDR.
Also ohne Fremdlichtfilter und Modulation.
Damit gelang es ihm, das Landen einer Fliege an der Zimmerdecke zu
filmen.

Autor: Patrick M. (pattex66)
Datum:
Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
Könnte man ggf. etwas sachlicher bleiben? Wieso glaubt man eigentlich
immer noch das die Ingenieure in der DDR einen an der Waffel hatten und
die im Westen die Weisheit mit Löffeln...?

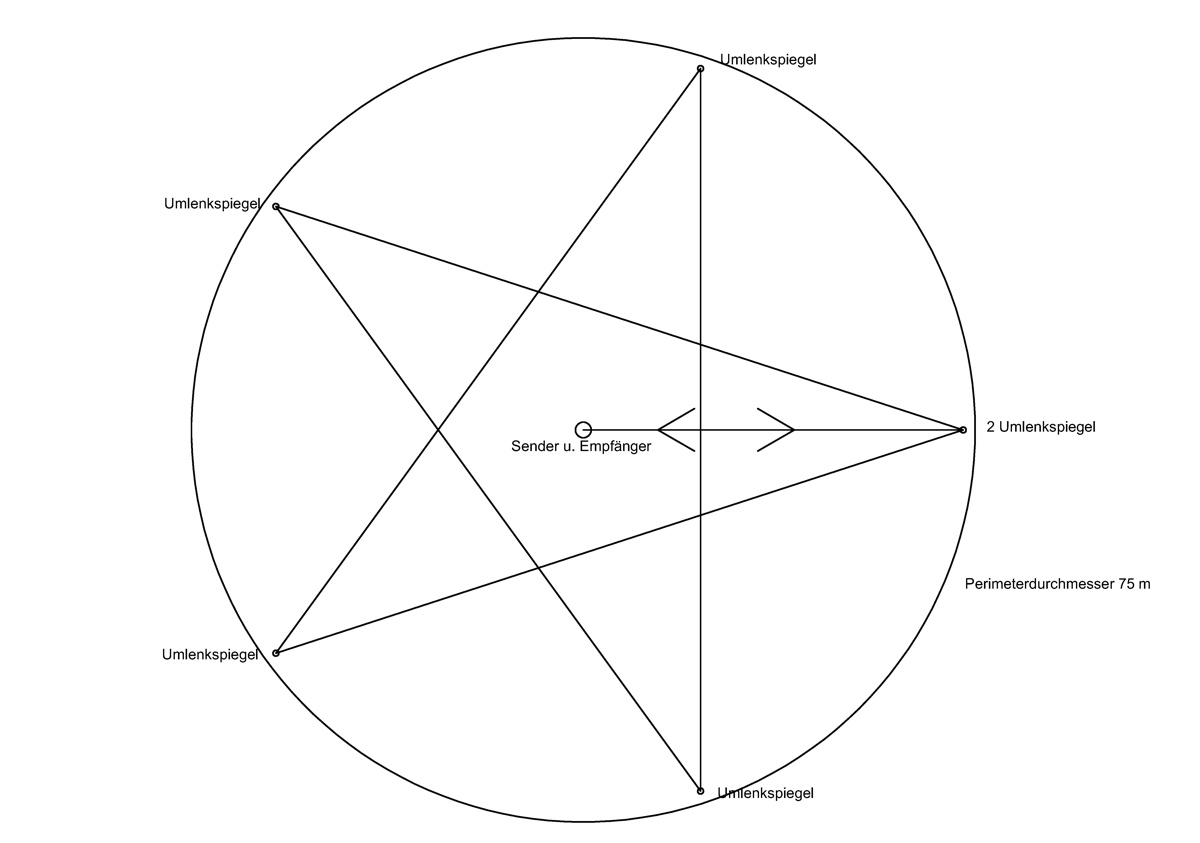

Diese Zeichnung zeigt die vermutliche Topologie. Die Öffnungen in den 5
Säulen mit den Umlenkspiegeln waren nur groß genug um den Strahlengang
als Pentagram zu ermöglichen. Als Fünfeck ging es nicht. Außerdem war
nur eine zweipolige Leitung für die Spiegelheizung vorhanden, mehr
nicht. In der Mitte des Kreises stand das zu überwachende Objekt.

VG

Autor: michael_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit URSAFLOP hat es erst mal gar nichts zu tun.
Bist du sicher, dass es IR ist?

Wenn du den Sender hast, kannst du ja mal nachschauen.
Ein Massenprodukt ist das sicher nicht.
Schau mal bei Jakubaschk rein.
So 1972 habe ich eine frequenzmodulierte Lichtschranke aufgebaut.
Hatte aber nur 10cm.

Autor: Harald W. (wilhelms)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Patrick M. schrieb:

> Könnte man ggf. etwas sachlicher bleiben? Wieso glaubt man eigentlich
> immer noch das die Ingenieure in der DDR einen an der Waffel hatten und
> die im Westen die Weisheit mit Löffeln...?

Nein, das Problem war eher, das viele Bauelemente, die im Westen
bereits Standard waren, im Osten erst sehr viel später oder garnicht
zur Verfügung standen. Deshalb musste oft improvisiert werden.

Autor: eric (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Patrick M. schrieb:
> ich suche Informationen zu den ganz frühen Entwicklungen auf dem Gebiet
> der IR-Lichtschrankentechnik der DDR

War doch bestimmt Staatsgeheimnis.
Wenn Du unbedingt ein Schaltbild brauchst,
setz Dich hin und zeichne es anhand der Platine.
Ist vielleicht ein paar Stunden Arbeit,
aber ansonsten eine simple Sache,
weil zur damaligen Zeit alle Lichtschranken
ähnlich aufgebaut waren,
egal ob Ost oder West.

Umlenkung über 5 Spiegel
ist aber wirklich größter Mist.

Autor: michael_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eric schrieb:
> Umlenkung über 5 Spiegel
> ist aber wirklich größter Mist.

In den siebzigern war das Stand der Technik.
Siehe Ohlensbande.

Es gab damals in der DDR geeignete Bauelemente.
Aber 400m?
Selbst heute bezweifele ich das mit IR-Technik.

Autor: Edi M. (edi-mv)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Experten hier... ist doch gar nicht mehr so heiß...
:-|

Lichtschranken mit Spiegelumlenkung waren normal, gab es in vielen
Anwendungsfällen. Ich kenne sie von meinem Betrieb, Werk für
Fernsehelektronik, da gab es die überall.
Teilweise waren die Sender/ Empfängerkästchen ziemlich groß, hatten
dicke Linsen vor der Lichtquelle. Erinnerten an Karbidlampen, die man
einst mit einem Kienspan anzündete, oder an die alten Rollei- Kameras.

Funktionierten elektronisch zuverlässig, nur Erschütterungen oder
versehentliches Verstellen bei Berührungen im Vorbeigehen störten
gelegentlich die Funktion.

Die Spiegelumlenkung war einfach eine Frage des Preises- die Elektronik
war damals teuer, Spiegel nicht.

Eine Umlenkung mit 5 Spiegeln, pentagrammförmig um ein Objekt... nie
gesehen.
Gab's das nicht mal in einem Hollywood- Streifen mit Tom Cruise ?
https://www.moviepilot.de/news/die-10-spektakularsten-stunts-von-tom-cruise-194965/seite-2

Einige solcher Teile habe ich gerettet, als das Werk abgebaut wurde-
werde ich am Wochenende mal herauskramen... hoffe, ich finde die noch...
:-)

Autor: Patrick M. (pattex66)
Datum:
Angehängte Dateien:

Bewertung
6 lesenswert
nicht lesenswert
Leider existiert von den elektrischen und optischen Komponenten gar
nichts mehr, das ist ja der Jammer. Nur noch kleine Teile der baulichen
Hüllen sind übrig.
Die Anzahl der Geräte durfte nicht höher als 25 gewesen sein. Allerdings
vermute ich, dass es eine Abwandlung eines Standartproduktes war. Daher
meine Frage. Es geht hier um die Zeit von etwa 1957-1960. Da war auch im
Westen noch nicht viel mit Bauelementen los und die Röhre das Mittel der
Wahl.
Die Lichtschranken schützen besondere Funktürme in der DDR von denen es
23 Stück gab.

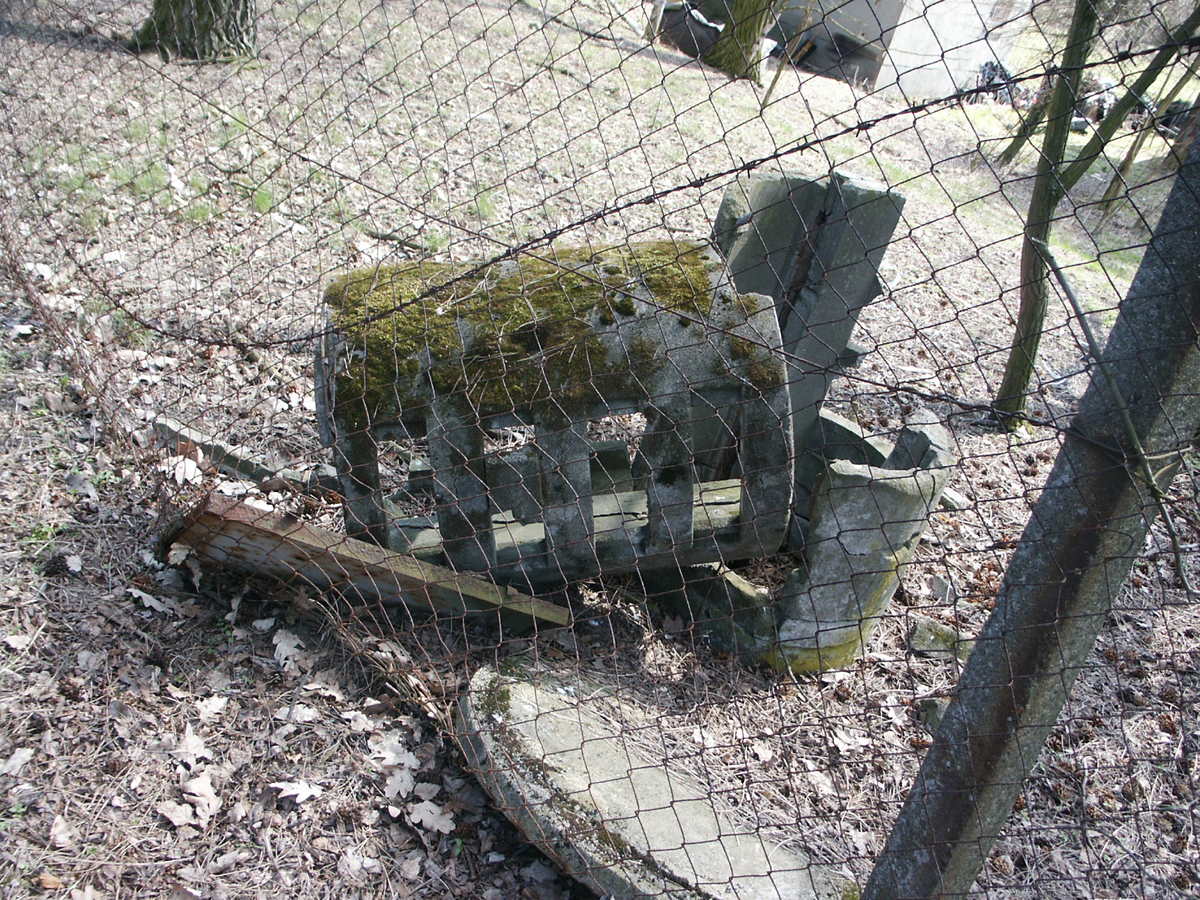

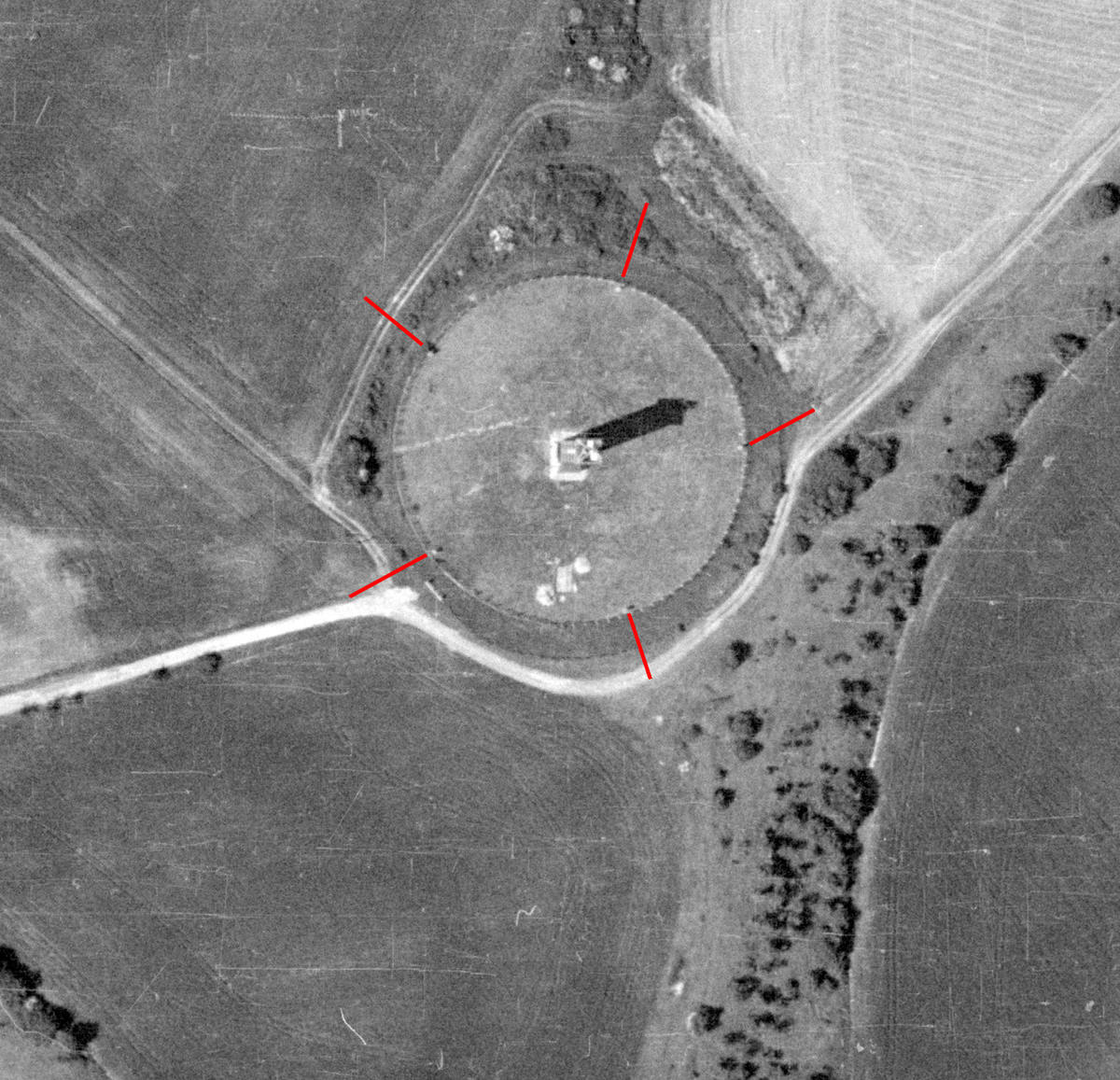

Anbei ein Bild einer zerstörten Spiegelsäule und ein Luftbild eines
Turmes bei Jena mit den markierten Säulen.

VG Patrick

Autor: Sebastian R. (lange_leitung)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Das finde ich super spannend!!!! Poste gern mehr, wenn Du etwas
herausfindest, und gerne auch Bilder!

Vielen Dank!!!!
Sebastian

Autor: ~Mercedes~  . (lolita)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hey,
Was Du da an Fotos hast sieht aber
mehr nach einem Lichtschrankengitter
aus, was im Sechseck um den Turm  herum-
geführt wurde.

mfg

Autor: Harald W. (wilhelms)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Patrick M. schrieb:

> Es geht hier um die Zeit von etwa 1957-1960. Da war auch im
> Westen noch nicht viel mit Bauelementen los und die Röhre das Mittel der
> Wahl.

Auch mit Röhren kann (und hat) man Lichtschranken gebaut; typischerweise
mit Thyratrons. Interessant wäre es höchstens, wie man damals die Fremd-
lichtausblendung gemacht hat. Heutzutage kann man das mit Standard bau-
teilen wesentlich einfacher und billiger machen. Das Hauptproblem bei
solchen Langweglichtschranken ist nach wie vor die optische Ausrichtung.

Autor: pattex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Um den Turm herum würde nicht gehen. Der Öffnungswinkel der Schlitze in
der Betonsäule ist etwa 30*. Da kommt kein Fünfeck zustande. Außerdem
müsste dann in jeder Säule ein Strahler und ein Empfänger sein.  Das
Auswertegerät stand definitiv im Turm in der Mitte des Kreises.

VG

Autor: pattex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
...bin unterwegs und habe mein Login nicht mit.

Autor: ~Mercedes~  . (lolita)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Pattex meinte:

> Das Auswertegerät stand definitiv im Turm in der Mitte des Kreises.

Geil!
Woher weißt Du das?
Vater und ich sind in vielen alten
Nachichtenbunkern rumgekrochen, kenn
aber dort nur gitterartige Strukturen
mit meheren Sendern / Empfängern,
zusammen mit HF- Annäherungssensoren
und Hochspannungszaun.

Ich denk der Turm war Trägerfrequenz
Richtfunktechnik, nicht wahr?

mfg

Autor: pattex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich weiß es weil in den Bauunterlagen davon geschrieben steht. Der Turm
war inder Tat Rifu. Die Bunker die ihr besucht habt sind aber alle
neueren Datums und dort sind die Lichtschranken auch moderner.
Die Anlage in den Türmen nannte sich „Gerät-100“ und das stand im
Eingangsbereich des Turmes. Durch ein Loch in der Wand trat der
IR-Strahl aus und wieder ein.

VG

Autor: Karl K. (karl2go)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
pattex schrieb:
> Da kommt kein Fünfeck zustande.

Ein Fünfeck hätte auch den Nachteil, dass man einfach mit einer Leiter
über einer der Säulen drübersteigen könnte und dann ungehindert an den
Turm käme. Bei einem Pentagramm ist das nicht so einfach.

400m mit Infrarot gehen durchaus, in Schweden / Norwegen werden so seit
zig Jahren Holzkirchen abgesichert. Und ja, da Photozellen teuer und
Spiegel günstig sind, hat man die Wege optimiert.

Lock-In-Amplifier mit Röhren gab es auch. Es gab sogar mechanische
Lock-In-Amplifier, wir hatten sowas mal als Beispiel in der
Analysentechnik mit IR-Spektroskopie. Da wurde, wenn ich mich recht
erinnere, eine IR-Lichtquelle mechanisch geshuttert - weil die Lampe
elektrisch zu takten zu langsam gewesen wäre - und die Photozelle im
Takt des Shutters umgeschaltet, um den Fremdlichtanteil zu minimieren.

Heute kann man sich gar nicht mehr vorstellen, mit welchem
Einfallsreichtum und Tricks mit wenigen Bauteilen Sachen realisiert
wurden, die man heute einfach mit viel Silizium erschlagen würde.

Autor: ~Mercedes~  . (lolita)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Pattex meinte:

> Das Auswertegerät stand definitiv im Turm
> in der Mitte des Kreises.

Hm. Gerät 100.
In den 50iger Jahren gabs
Sensoren, im Alugußgehäuse noch mit
echter Fotozelle.
Und einer Optik mit "Weissem Filter" davor.
Dazu gehörte ein Steuergerät mit ECC85
(oder ECC82)?
und polarisiertem Ralais als ausführendem
Organ...

mfg

Autor: pattex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da ich vermute, dass es keine spezielle Entwicklung nur für die paar
Türme war liegt meine Hoffnung darauf vielleicht noch eine industrielle
Anwendung für diese Lichtschranke zu finden.

Autor: Villa Ingenheim (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Patrick M. schrieb:
> Kann da jemand Angaben zu diesem Thema machen?

Vielleicht ein Ehemaliger aus den ehemaligen "optischen Werkstätten
Radeberg" (sp ?)? Firmieren jetzt als Baumer Optronic, haben sich zu
DDR-Zeiten auch mit Perimeter Sicherung beschäftigt. Mal nach
'DDR'-Patenten v. Dr. Joachim Ihlefeld recherchieren und das Umfeld
abklappern.

Eventuell auch im Robotron-Forum eine Anfrage (mit besser treffender
Titelzeie als dieser) stellen: http://www.robotrontechnik.de/

Zu Militärischen Einrichtungen lässt sich vielleicht auch was über das
Bundesarchiv-Militärarchiv in Freiburg ermitteln. Die haben die
Unterlagen der NVA übernommen. Allerdings oblag die Objektsicherung
nicht unbedingt dem Militär, auch das MfS und das MdI waren da bei
besonders 'delikaten' Objekten involviert.

Autor: pattex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hier in diesem Fall oblag die Sicherung dem MdI. Die hatten aber nur die
Aufgabe der Sicherung des Objektes. Die Technik selbst wurde zentral vom
SED Wirtschaftsbetrieb FUNDAMENT beschafft und bezahlt.
Die Sache mit Radeberg werde ich mal verfolgen. Klingt vielversprechend.

Autor: Bernd K. (prof7bit)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
michael_ schrieb:
> Aber 400m?
> Selbst heute bezweifele ich das mit IR-Technik.

Also mit zwei nackten Dioden ohne weitere Optik kommst Du 70 Meter weit
(empirisch ermittelt), mit 30 Sendedioden und/oder geeigneter Optik auf
beiden Seiten sollten 400m drin sein. Mit Laser sowieso.

Autor: sonnabend (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Bernd K. schrieb:

>
> Also mit zwei nackten Dioden ohne weitere Optik kommst Du 70 Meter weit
> (empirisch ermittelt),

Da betrachte ich etwas wehmütig die Fernbedienungen, die hier so
herumliegen. Einige haben schon bei 9 Metern, optimal ausgerichtet,
Probleme.
Darf man mehr über den empirischen Aufbau erfahren, insbesondere die
Empfängerelektronik?

Autor: Axel S. (a-za-z0-9)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
pattex schrieb:
> Da ich vermute, dass es keine spezielle Entwicklung nur für die paar
> Türme war liegt meine Hoffnung darauf vielleicht noch eine industrielle
> Anwendung für diese Lichtschranke zu finden.

Da sehe ich schwarz. Ich glaube weit eher, daß das eine militärische
Anwendung war (wieviel zivile Anwendung hatte Rifu in der DDR?). Und
dann stehen deine Chancen nahe 0, wenn du nicht einen alten Haudegen
findest, der das in seiner Jugend gemacht hat.

Autor: Bernd K. (prof7bit)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
sonnabend schrieb:
> Darf man mehr über den empirischen Aufbau erfahren, insbesondere die
> Empfängerelektronik?

Der Sender war eine VSLY5850 (+-3 Grad Öffnungswinkel, 100mA) mit 200mA
50% gepulst, ungefähr 27kHz, quarzstabil.

Der Empfänger war eine Wald-und-Wiesen IR-Photodiode, 5mm bedrahtet,
dann ein TIA mit nem OPA365 (2Meg [oder etwas mehr? Kann mich nicht mehr
so genau erinnern]), Tiefpass dahinter und dann auf den ADC eines
kleinen ARM-µC. Außerdem eine vom DAC des µC steuerbare Stromsenke mit
nem NPN-Transistor am Eingang des TIA um das Umgebungslicht
wegzudrücken.

Die Firmware implementierte eine
Non-Uniform-Quadrature-Sampling-4Q-Tanlock-Loop mit zusätzlichem
IIR-Bandpass am Eingang (eigentlich je ein Tiefpass in I und Q Basisband
aber das ist äquivalent) um das Signal zu detektieren. Außerdem einen
PID-Regler um mit der Stromsenke vor dem TIA das Gleichlicht
wegzuregeln, die 70 Meter wurden gemessen mit tiefstehender Abendsonne
frontal in den Empfänger, 100kLux konnte es wegdrücken.

: Bearbeitet durch User
Autor: pattex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Axel S. schrieb:
> Da sehe ich schwarz. Ich glaube weit eher, daß das eine militärische
> Anwendung war (wieviel zivile Anwendung hatte Rifu in der DDR?

Na zivil wars nicht direkt. Es handelte sich um die Richtfunknetz der
SED. Das war nicht militärisch aber ebenso hoch angebunden und
gesichert.

Autor: Stefanus F. (Firma: Äppel) (stefanus)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
sonnabend schrieb:
> Da betrachte ich etwas wehmütig die Fernbedienungen, die hier so
> herumliegen. Einige haben schon bei 9 Metern, optimal ausgerichtet,
> Probleme.

Da ist Absicht. Erstens soll die Batterie lange halten und zweitens
sollst du nur deine Geräte damit steuern, nicht den ganzen Häuserblock
(bzw. die Wohnungen, die von deinem Fenster aus zu sehen sind).

Autor: Bernd K. (prof7bit)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Stefanus F. schrieb:
> Da ist Absicht

Das ist eher ein angenehmer Nebeneffekt der vergleichsweise schrottigen
Empfänger (weil billig ohne großen Aufwand) und dem breiten
Öffnungswinkel der Sendedioden. Um den Fernseher im Nachbarhaus
versehentlich(!) zu steuern müsste man schon auf beiden Seiten deutlich
aufwendigere und teurere Hardware verbauen.

: Bearbeitet durch User
Autor: Stefanus F. (Firma: Äppel) (stefanus)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Bernd K. schrieb:
> Um den Fernseher im Nachbarhaus
> versehentlich(!) zu steuern müsste man schon auf beiden Seiten deutlich
> aufwendigere und teurere Hardware verbauen.

Bei mir kam das ab und zu vor, bis ich einen neuen Receiver aufstellte.

Autor: Harald W. (wilhelms)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
pattex schrieb:

> Da ich vermute, dass es keine spezielle Entwicklung nur für die paar
> Türme war liegt meine Hoffnung darauf vielleicht noch eine industrielle
> Anwendung für diese Lichtschranke zu finden.

Du meinst heutzutage? Sicher nicht.

Autor: Thomas O. (kosmos)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: ~Mercedes~  . (lolita)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Pattex:

Kommerzielle Lichtschrankenanlagen wurden
in der DDR mitte der 60'ger Jahre von der
Firma Visiomat hergestellt, von
Belichtungsmeßgeräten über Dämmerungsschalter
bis zu Präzisionslichtschranken, auch fürs Millitär.

Vielleicht hilfts bei Deiner Suche?

mfg

~~Mercedes~~

Autor: T.M .. (max)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da scheints ja einiges bei ebay zu geben

Ebay-Artikel Nr. 232045221355
Ebay-Artikel Nr. 133012579946

Autor: Marek N. (bruderm)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bernd K. schrieb:
> Um den Fernseher im Nachbarhaus
> versehentlich(!) zu steuern müsste man schon auf beiden Seiten deutlich
> aufwendigere und teurere Hardware verbauen.

Z.B.: https://www.adafruit.com/product/73

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail, Yahoo oder Facebook? Keine Anmeldung erforderlich!
Mit Google-Account einloggen | Mit Facebook-Account einloggen
Noch kein Account? Hier anmelden.
