Hallo zusammen,

ich habe hier eine Platine mit einem NXP LPC11UXX im Format LQFP48.
Leider gibt es keine zugänglichen Prüfpunkte.
Hat jemand eine Idee ob es solche "Adapter" (ähnlich dem angehängtes
Bild) gibt die man drüber stülpen kann!?

Grüße
nemon21

Autor: Rufus Τ. F. (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert

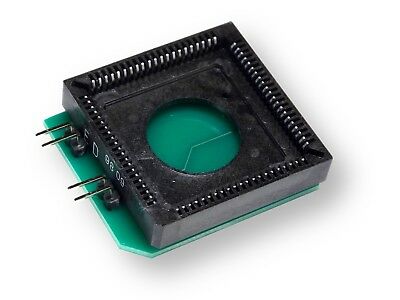

Das im Bild ist ein PLCC-Sockel, der ist deutlich zu grob. Ein
Prüfadapter für LQFP ist zwar denkbar, aber wg. Exotenware so irrwitzig
sündhaft teuer, daß Du darüber nicht nachdenke willst.

Eine Eigenbaukonstruktion aus ein paar Pogopins ist, auch wenn
aufwendig, trotzdem günstiger.

Autor: Jim M. (turboj)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas O. schrieb:
> eine Platine

Bei einer Platine würde ich eher Fädeldraht, feine Lötspitze, Lupenlampe
und ruhige Hand benutzen.

Bei 100 Platinen wäre der Adapter natürlich besser.

Übrigens hat ISP im ROM IIRC, so das u.U. nur ein Pin auf Masse gezogen
werden muss. Irgendwie kam ja das ursprüngliche Programm auch auf den
Chip.

Autor: Jürgen S. (starblue) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: W.S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas O. schrieb:
> Leider gibt es keine zugänglichen Prüfpunkte.

Was meinst du eigentlich mit "Prüfpunkte"?

Meinst du im Layout auf der Unterseite vorgesehene Stellen für nen
Nadeladapter? Wenn die fehlen, dann wurden sie wohl vom Hersteller auch
nicht benötigt.

Wichtiger ist mMn viel eher, daß man an die Anschlüsse herankommt, die
zum Programmieren benötigt werden.

Mach einfach mal ein Bild, aus dem man was wirklich erkennen kann. Der
gezeigte PLCC-Sockel wird's ja vermutlich nicht sein - oder?

W.S.

Autor: Thomas O. (nemon21)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

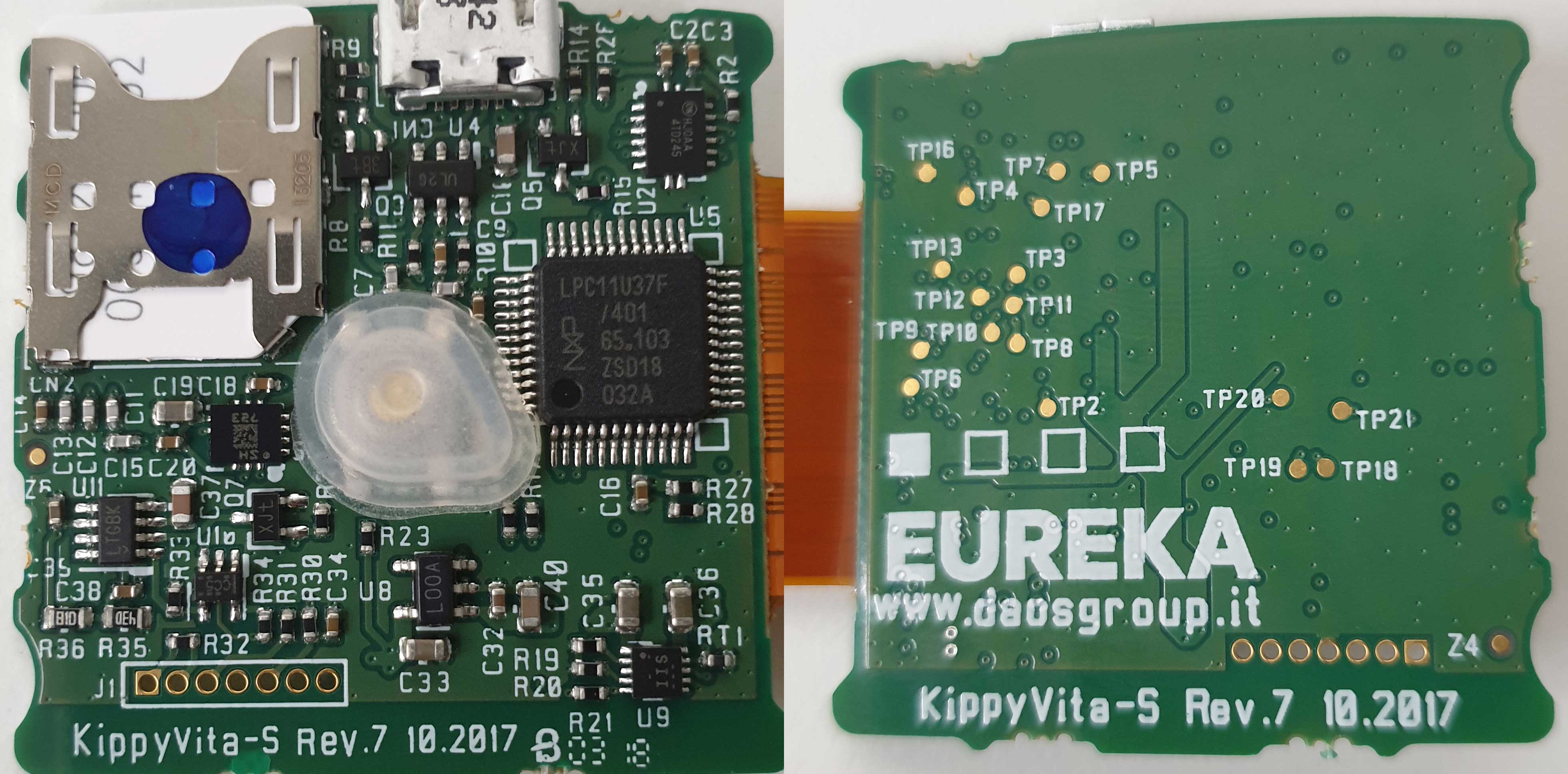

Anbei beide Seiten, Rechts die Prüfpunkte :-)

Autor: Jim M. (turboj)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas O. schrieb:
> Leider gibt es keine zugänglichen Prüfpunkte.

Thomas O. schrieb:
> Anbei beide Seiten, Rechts die Prüfpunkte :-)

Alzheimer?
Du widersprichst Dir da grade selber, die Prüfpunkte sind doch gut
zuganglich.

Je nach Stückzahl brät man Fädeldraht dran oder mach sich einen Adapter
mit 3D Drucker und Pogo Pins (auf Deutsch: Federkontaktstifte).

Da sind P0_1 und die SWD Leitungen mit Sicherheit dabei.

Autor: Johannes S. (jojos)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielleicht sogar auf dem unbestückten J1.

Autor: Thomas O. (nemon21)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jim M. schrieb:
> Alzheimer?
> Du widersprichst Dir da grade selber, die Prüfpunkte sind doch gut
> zuganglich.

In der Tat, da hatte ich wohl ein Brett vor dem Kopf #-)
