Hallo,
ich brauche einen neuen Schreibtisch und wollte mir einen schönen großen
Schreibtisch bauen der ohne Zwischenstützelement auskommt.

Bei Amazon habe ich die Tischkufen gefunden, welche ich außen nutzen
will:
https://www.amazon.de/Tischbeine-Industriedesign-Tischgestell-Tischuntergestell-Kufengestell/dp/B01MV8J2ZG/ref=sr_1_15?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&keywords=schreibtisch+kufen&qid=1568964036&sr=8-15

Dazwischen soll eine etwa 3,00 - 3,50m lange Holzplatte, also 80cm Tief,
entweder 2,7cm oder 3,9cm Dick.
Das Problem wird nun sein, dass die Holzplatte schwingen würde und in
der Mitte wohl durchhängen würde, was ich vermeiden will, aber auch
keine weiteren Zwischenstützen nehmen möchte.

Nun habe ich gedacht könnte ich die Arbeitsplatte doch mit 2-4 T-Profil
Stahlträgern stützen. Aber wenn ich das T drunter schreibe, liegt der
untere Teil auf den Kufen auf, was nicht sehr elegant ist.

Daher die Frage:
Kann ich auch einen Schlitz in das Holz sägen und das T-Profil quasi
umgedreht ins Holz stecken und von unten ab und zu verschrauben? Bringt
das die gewünschte Versteifung wie ich sie mir vorstelle?

Also wenn das Holz 3,9cm Dick ist, könnte ich quasi einen 2cm Schlitz
aussägen und ein 2x2cm T-Profil "reinstecken"...

Danke für eure Hilfe,
Niiine

Autor: Alexander H. (brojeckt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nimm doch Rechteckrohr. Das kannst Du nötigenfalls auch in das Holz -
zumindest teilweise - einlassen.

Autor: Bürovorsteher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kastenprofil Stahl 40 x 80 hochkant hinten und Mitte.
Vorne eines flach anbauen wegen der Kniescheiben.

Autor: watz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du könntest das T-Profil aucheinfach nur zwischen den Beinen an der
Tischplatte verschrauben (so dass es auf den Beinen gar nicht aufliegt).
Das dürfte auch schon einiges helfen.

Autor: Niiine (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alexander H. schrieb:
> Nimm doch Rechteckrohr. Das kannst Du nötigenfalls auch in das
> Holz -
> zumindest teilweise - einlassen.

Bürovorsteher schrieb:
> Kastenprofil Stahl 40 x 80 hochkant hinten und Mitte.
> Vorne eines flach anbauen wegen der Kniescheiben.

Ja, aber dann habe ich doch einen Abstand zwischen den Tischkufen und
dem Holz?

Autor: Peter Engelbarts (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Das Rechteckrohr muss doch auch nur zwischen den Beinen eingepasst sein
und liegt dann nicht auf diesen auf.
Dann kannst Du die Schrauben auch schön im Rohr versenken.
Einsägen würde nicht wirklich helfen weil die Stützfunktion dadurch eher
schlechter wird.

Da mein Schreibtisch nur einseitig (von vorne) benutzt wird, habe ich
ein Brett 10x2cm hochkant über die ganze Länge von oben an der
Hinterkante aufgebracht.
Dann fällt mit auch nichts nach hinten runter. ;-)

the Raccoon

Autor: Bürovorsteher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zum Vergleich: ich habe hier einen als Labortisch zweckentfremdetes
Büromöbel 1 x 2 m von Vielhauer (inzwischen am Markt gescheitert), der
hat einen als Kabelkanal genutzten Unterzug von 80 x 170 mm.
Das würde ich für einen Tisch, an dem Schmiedearbeiten ausgeführt
werden, als zu wenig betrachten.

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Niiine schrieb:
> Nun habe ich gedacht könnte ich die Arbeitsplatte doch mit 2-4 T-Profil
> Stahlträgern stützen

Es reicht, das T-Profil nur zwischen den Tischkufen unter das Brett zu
schrauben auch bei 27mm Holz.

Aber 20mm Baustahl T reichen vorne und hinten nicht, das ist nicht
stabiler als das Brett.
Angenommen du möchtest dich in der Mitte vom Tisch draufstellen können
wobei er schon durchbiegt aber nicht bricht rechne eher mit 60mm.

Autor: Rinderwahn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bürovorsteher schrieb:
> Zum Vergleich: ich habe hier einen als Labortisch zweckentfremdetes
> Büromöbel 1 x 2 m von Vielhauer (inzwischen am Markt gescheitert), der
> hat einen als Kabelkanal genutzten Unterzug von 80 x 170 mm.
> Das würde ich für einen Tisch, an dem Schmiedearbeiten ausgeführt
> werden, als zu wenig betrachten.

Der federt dann aber schön, so daß der Werktätige zum Dank den Hammer
vor den Schädel kriegt. Außerdem sagt ja der Name "Vielhauer" schon, daß
der Tisch einige Schläge verträgt.

Autor: Old P. (old-papa)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schraub zwei (reicht vollkommen) T-Profile in voller Länge jeweils unter
die beden Flachstähle der Beine und lege darauf eine Leiste entsprechend
der Materialstärke des Flachstahls. Die T-Profile nicht außen sondern
jeweils im Drittel der Tischplatte. So stößt man/frau/es sich auch nicht
die Knie.

Old-Papa

: Bearbeitet durch User
Autor: Niiine (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Old P. schrieb:
> Schraub zwei (reicht vollkommen) T-Profile in voller Länge jeweils
> unter
> die beden Flachstähle der Beine und lege darauf eine Leiste entsprechend
> der Materialstärke des Flachstahls. Die T-Profile nicht außen sondern
> jeweils im Drittel der Tischplatte. So stößt man/frau/es sich auch nicht
> die Knie.
>
> Old-Papa

Hallo Old-Papa,
welches T-Profil würdest du für die Größe empfehlen? Auch 60mm wie
MaWin?

Danke, Niiine

Autor: Gugscht (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Niiine schrieb:
> ich brauche einen neuen Schreibtisch und wollte mir einen schönen großen
> Schreibtisch bauen der ohne Zwischenstützelement auskommt.

Das Problem hatte ich auch mal.
Am hinteren Ende wurde da an der Unterseite von der Arbeitsplatte
(Küchenarbeitsplatte mit ca. 4cm Dicke) ein Holzbalken mit 10x10cm
angeschraubt und dieser dann mit der Wand mit einigen Schrauben
verbunden.
Der Balken muss nicht durchgängig ein Stück sein, da tuns auch zwei.

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gugscht schrieb:
> Am hinteren Ende wurde da an der Unterseite von der Arbeitsplatte
> (Küchenarbeitsplatte mit ca. 4cm Dicke) ein Holzbalken mit 10x10cm
> angeschraubt

Wow. Andere Leute bauen daraus Fachwerkhäuser.

Willst du mit dem Balken die Wand stabilisieren ?

Als Arbeitsplatte hätten es wohl die üblichen 28 getan, als Wandkantholz
die übliche Dachlatte.

Aber die vordere Kante des Bretts müsste natürlich unterstützt werden.
Auch bei deinem 10cm Trümmer.

Autor: Nick M. (muellernick)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hinten an die Wand eine "Dachlatte" schrauben und mit dem Tisch
verschrauben.
Vorne ein Quadratrohr 40 * 40, möglichst dickwandig.
Das hält, hatte auch mal so einen Tisch, etwa 3 m lang. Da konnte man
sich auch draufstellen.

Das T (40 mm) bringt wenig, insbesondere wenn man es in der Platte
versenkt.


Nick

Autor: Udo S. (urschmitt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nick M. schrieb:
> Vorne ein Quadratrohr 40 * 40

So ein Rohr habe ich als Querträger am Heckcontainer meines Traktors.
Dort hält es 400 kg Last aus. Auch wenn man mit dem ungefederten Traktor
durch Schlaglöcher fährt bei denen jeder moderne Stadtpanzer aka SUV
auseinanderfallen würde.

Die seltsamen Stahlfüsse von Amazon oben sind dagegen völlig ungeeignet,
weil sie keinerlei Querkräfte aufnehmen können.
Nicht umsonst baut der Schreiner einen Schreibtisch immer als Korpus,
damit Kräfte in allen Richtungen aufgenommen werden und sich das Holz
nach dem Verleimen nicht mehr verziehen kann.

Autor: äxl (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Schaltplan? Prosa? Ich kann mir das nicht vorstellen ...

Autor: Old P. (old-papa)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Niiine schrieb:

> Hallo Old-Papa,
> welches T-Profil würdest du für die Größe empfehlen? Auch 60mm wie
> MaWin?
>
> Danke, Niiine

Wenn Du hast, dann ja. An der Stelle tuts aber auch Kastenprofil oder
Quadratrohr, etwa 40x40mm mit ordentlicher Wandstärke (da gibt es
Unterschiede!).

Old-Papa

Autor: Georg (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Old P. schrieb:
> Die T-Profile nicht außen sondern
> jeweils im Drittel der Tischplatte. So stößt man/frau/es sich auch nicht
> die Knie.

Aber nur wenn man sehr kurzbeinig ist.

Georg

Autor: Matthias B. (turboholics)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nimm Rohre, so wie hier:
https://www.shpock.com/de-de/i/WqRIQRbWUklQOOoP/schreibtisch-glas-kare-design

Diese Tische gibts auch mit 25er Leimholzplatte, die Querrohre sind
seitlich an einer Lasche am Z-förmigen Seitenteil verschraubt. Bei
hölzerner Tischplatte dann noch insgesamt 4 Schrauben damit nix
verrutscht, bei Glas sinds nur 4 Saugnäpfe.

VG

Autor: Old P. (old-papa)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Georg schrieb:
> Old P. schrieb:
>> Die T-Profile nicht außen sondern
>> jeweils im Drittel der Tischplatte. So stößt man/frau/es sich auch nicht
>> die Knie.
>
> Aber nur wenn man sehr kurzbeinig ist.
>
> Georg

Und wenn man sehr langbeinig ist, kommt man bis oben-mittig an die
Tischplatte? Ich mit 186cm niemals. Die Streben sollen ja gerade nicht
an den Außenkanten, sondern wenn überhaupt in etwa in den Dritteln.

Old-Papa

: Bearbeitet durch User
Autor: svensson (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Um zur Ausgangsfrage zurückzukehren. Das umgedrehte T kann ein viel
kleineres Biegemoment aufnehmen als das aufrechte T. Bei hoher Belastung
wird der vertikale Steg ausweichen.

Ein Rohr mit quadratischem oder rechteckigem Querschnitt ist statisch
günstiger. (Und sieht vermutlich auch noch besser aus.)

Autor: svensson (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn der TE schweißen kann, dann einfach jeweils ein 40x40 Quadratrohr
zwischen die beiden "Kufen" schweißen.
Oder 40x80, wenn es extrem stabil werden soll.

Autor: Olaf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Ein Rohr mit quadratischem oder rechteckigem Querschnitt ist statisch
> günstiger. (Und sieht vermutlich auch noch besser aus.)

Duerfte auch deutlich leichter sein!

Als Anhaltspunkt, ich habe auch einen 3.5m Schreibtisch und habe da eine
Querleiste aus Holz (20x60) drunter geschraubt. Das ist bei mir nur okay
weil ich in der Mitte eine Stuetze drunter habe. Ohne Stuetze waere das
zu wenig gewesen.
Der Hauptpunkt ist im uebrigen nicht die maximale Traglast, sondern auch
die Federwirkung. Ihr wollt keinen Schreibtisch der jedesmal 10mm
nachfedert wenn ihr euch da drauf abstuetzt. Deshalb muss sowas deutlich
robuster gebaut werden als man zunaechst glaubt.

Olaf

Autor: Niiine (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
svensson schrieb:
> Wenn der TE schweißen kann, dann einfach jeweils ein 40x40 Quadratrohr
> zwischen die beiden "Kufen" schweißen.
> Oder 40x80, wenn es extrem stabil werden soll.

Das habe ich mir auch schon überlegt. Würde wahrscheinlich auch cool
aussehen. Man könnte hinten 40x80 hochkant anschweißen und vorn ein
40x40 Quadratrohr. Bei Bedarf noch in der Mitte was.

Das Problem bei der ganzen Sache ist nur, dass ich vermutlich das
riesige Gestell nicht mehr in die Wohnung bekomme...

Autor: Udo S. (urschmitt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Olaf schrieb:
> Querleiste aus Holz (20x60)

Das ist nicht viel mehr als eine Dachlatte.
Wenn man hinten quer über den Tisch eine Platte aus Hartholz oder
Multiplex mit 28 x 300 oder 28 x 400 dübelt und schraubt dann wird das
deutlich stabiler. Die Platte kann auch (teilweise) nach oben schauen,
dann hat man gleich ein Schutz davor, dass Dinge nach hinten
runterfallen können.
Da die Tischplatte nur 800 tief und 28 dick ist braucht man vorne
vieleicht gar keine Verstärkung mehr. Ansonsten wie schon mehrfach
gesagt wurde ein 40x40 Vierkantrohr.

Autor: Walter K. (walter_k488)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Niiine schrieb:
> Dazwischen soll eine etwa 3,00 - 3,50m lange Holzplatte, also 80cm Tief,
> entweder 2,7cm oder 3,9cm Dick.

Holzplatte ist ja erstmal ein weiter und unscharfer Begriff.
Wenn damit Holzwerkstoffe, wie Spanplatte, OSB oder MDF gemeint ist -
dann muss da sicherlich ein stabilisierendes Eisenprofil darunter,
denn die biegen sich -allein vom Eigengewicht- mit der Zeit durch.

Wenn damit echtes Holz, wie staebchenverleimte Buche, Eiche, Esche etc.
gemeint ist - dann dimensioniert man die Dicke der Platte so, dass man
eben keine Metallschienen etc. einlassen muss.

Bei diesen Massivhoelzern sieht man sowas nur bei billigen Lösungen in
Baumarkt oder Ikea-Ware, wo schlicht aus Kostengründen am Material
gespart wurde.

Hast Du schonmal ne Fachwerkdecke oder so gesehen, wo die Balken mit T
Profilen verstärkt wurden?

Also wenn schon Holz, dann richtig ... oder halt Müll wie
melaminbeschichtete Holzwerkstoffplatte ;-)

Autor: Udo S. (urschmitt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Walter K. schrieb:
> Wenn damit echtes Holz, wie staebchenverleimte Buche, Eiche, Esche etc.
> gemeint ist - dann dimensioniert man die Dicke der Platte so, dass man
> eben keine Metallschienen etc. einlassen muss.

Das würde bei 3m Spannweite bedeuten, daß man mindestens einen 50cm
Stamm halbiert. So was macht kein Schreiner so massiv.
Da macht man einen leichten tragfähigen Rahmen darunter und verblendet
den mit dem passenden Massivholz.
Vorzugsweise auch aus Holz, aber nicht zwangsläufig.

Selbst schwere Hobelbänke sind nicht massiv.

: Bearbeitet durch User
Autor: Johannes S. (jojos)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
dafür gibt es ja die Stabverleimten Platten, und die sind auch sehr
stabil in längsrichtung. Aber auch sehr schwer. Ich hatte bei 2,5 m auch
erst Bedenken, aber bei einer 40 mm Buchenplatte biegt sich auch kaum
was durch.

Autor: Walter K. (walter_k488)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Udo S. schrieb:
> Walter K. schrieb:
>> Wenn damit echtes Holz, wie staebchenverleimte Buche, Eiche, Esche etc.
>> gemeint ist - dann dimensioniert man die Dicke der Platte so, dass man
>> eben keine Metallschienen etc. einlassen muss.
>
> Das würde bei 3m Spannweite bedeuten, daß man mindestens einen 50cm
> Stamm halbiert.

was hat jetzt eine staebchenverleimte Platte mit einem 50cm halbierten
Stamm zu tun?

Autor: Nick M. (muellernick)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Wenn man hinten quer über den Tisch eine Platte aus Hartholz oder
> Multiplex mit 28 x 300 oder 28 x 400 dübelt und schraubt dann wird das
> deutlich stabiler.

Das ist ein guter Vorschlag!
Bei der Länge (3 ... 3,5 m) muss die Platte hinten aber aus einem Stück
sein. Also die zwei Teile (gibts ned so lang) mit Flachdübel und PU-Leim
verbinden. Ausser, er ist mit der Wand verschraubt.

In der Mitte brauchst du kein QR, das vorne (+ ggf. hinten) langt. Und
das Rohr kannst du 20% von der Tischtiefe nach innen schieben, dann bist
du in der Nähe der Bessel-Punkte. Bringt nochmal quer an Steifigkeit.

Und schraub den Tisch hinten an die Wand, wenn er nicht frei steht. Da
tun es auch Vierkanthölzer.


Nick

Autor: svensson (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Niiine schrieb:
> Das Problem bei der ganzen Sache ist nur, dass ich vermutlich das
> riesige Gestell nicht mehr in die Wohnung bekomme...

Dann entweder vor Ort schweißen oder zerlegbar bauen, indem ein Stück
Quadratrohr an die Kufen geschweißt wird, das genau in das lange
Quadratrohr paßt. Dann noch eine Maschinenschraube quer, was super zum
Industrielook passen würde.

Autor: Niiine (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

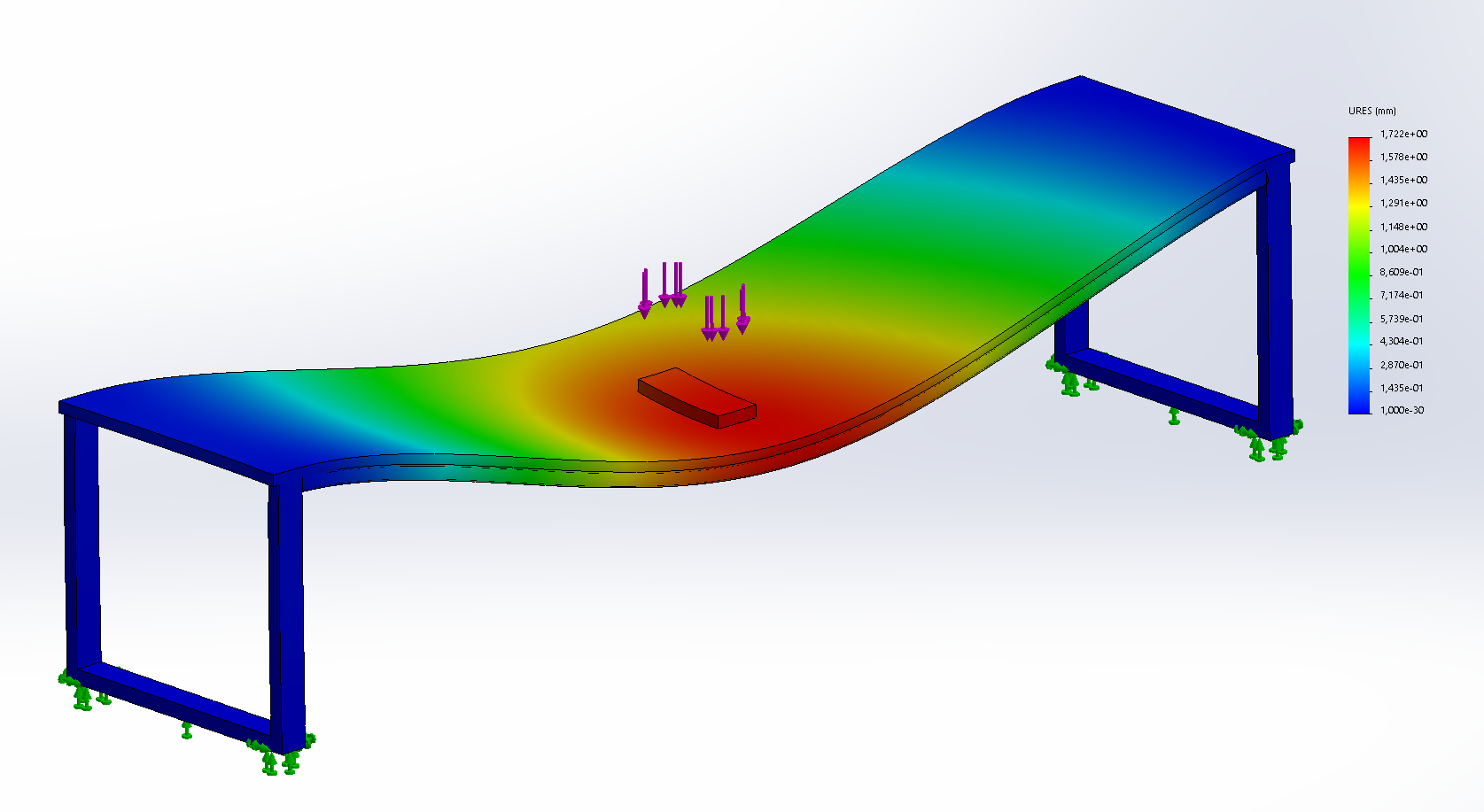

Also ich habe gerade mal mit Solidworks die ganze Sache simuliert. Wenn
ich hinten und vorn ein 40x40x4mm Vierkantprofil als Verbindung nehme
und es mit den Kufen verbunden habe, dann komme ich in meinem Experiment
auf 1,7mm maximale Verschiebung in der Mitte.
Der Baustein in der Mitte ist quasi ein Fuß und die Kraft auf die Platte
ist mit 1200N definiert, also grob 120kg.

Mit 1,7mm könnte man leben, oder? Ich hatte ja eigentlich nicht
unbedingt vor mich da drauf zu stellen :-D

svensson schrieb:
> Niiine schrieb:
>> Das Problem bei der ganzen Sache ist nur, dass ich vermutlich das
>> riesige Gestell nicht mehr in die Wohnung bekomme...
>
> Dann entweder vor Ort schweißen oder zerlegbar bauen, indem ein Stück
> Quadratrohr an die Kufen geschweißt wird, das genau in das lange
> Quadratrohr paßt. Dann noch eine Maschinenschraube quer, was super zum
> Industrielook passen würde.

Gute Idee :-)

Autor: Niiine (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

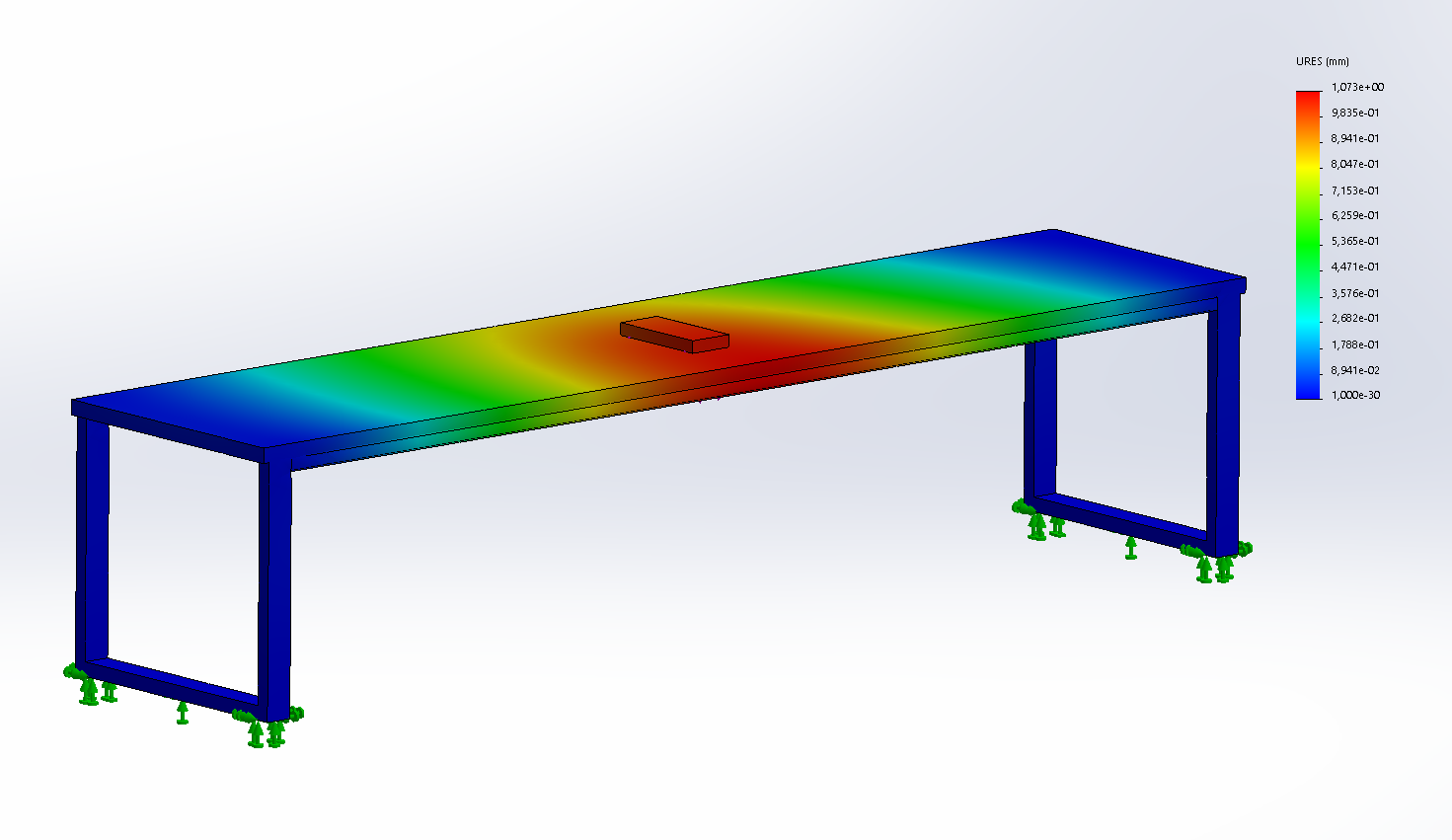

Wenn die Tischplatte 39mm dick wäre, wäre es sogar nur knapp 1mm
Verschiebung. Aber die kostet 70€ mehr...

Autor: Heinz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lustig was Ihr da macht / berechnet :-)

Warum nicht einfach hinten an der Platte senkrecht eine Holzplatte, z.B.
30cm hoch, mit paar ordentlichen Winkeln befestigt

Und nein, es bringt auch nichts wenn das auf den "Füßen" aufliegt

Ja, die Platte wird sich durchbiegen, das hat aber gar nichts mit den
Füßen zu tun

DIe Platte in sich muss erst mal stabil und steif werden, auf was auch
immer sie aufliegt

Da man aber vorne wennig machen kann, um nicht mit den Beinen
anzustossen- hinten entsprechend was ran, und mit der Durchbiegung vorne
leben

Grüße

Heinz

Autor: Dr.Who (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Heinz schrieb:
> DIe Platte in sich muss erst mal stabil und steif werden, auf was auch
> immer sie aufliegt

Man kann mehr Stabilität erreichen wenn die Platte an den
Auflagern verspannt ist. Das 12-fache gegenüber loser Auflage
sind da schon drin. Daher müssen die Auflager gegeneinandern
an der Rückwand konstruktiv versteift sein, um die Kräfte
aufzunehmen.

Autor: Heinz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dr.Who schrieb:
> Man kann mehr Stabilität erreichen wenn die Platte an den
> Auflagern verspannt ist. Das 12-fache gegenüber loser Auflage
> sind da schon drin. Daher müssen die Auflager gegeneinandern
> an der Rückwand konstruktiv versteift sein, um die Kräfte
> aufzunehmen.

Magst das näher erklären? Wie soll das gehen?

Klar, man könnte die Füße / Auflager noch am Boden verdübeln, aber wer
will das schon?

Bin kein Statiker, aber bezweifle zugegeben ernsthaft das die
Befestigung einer rückseitigen Platte an den beiden "Füßen"! eine 12
fach geringere Durchbiegung bringt bei den o.g. Spannweiten

Eher 0,012-fach?

Grüße
Heinz

Autor: Dr.Who (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Heinz schrieb:
> Bin kein Statiker, aber bezweifle zugegeben ernsthaft das die
> Befestigung einer rückseitigen Platte an den beiden "Füßen"! eine 12
> fach geringere Durchbiegung bringt bei den o.g. Spannweiten

Bin ich eigentlich auch nicht, hatte es aber trotzdem im Studium.
Platte oder Streben(Diagonale wirken durch Dreieckbildung
stabilisierend).
Wichtig ist, dass sich der Tisch (inkl. Seitenwände) nicht wie ein
Trapez verformt. Eine Versteifung der Rückwand verhindert das.

Dann schau dir mal die Formel im sechsten Bild(Link)an.
Meine Aussage ist also völlig korrekt.

https://www.google.de/imgres?imgurl=https%3A%2F%2Fwww.cnc-lehrgang.de%2Ftypo3temp%2Ffl_realurl_image%2Fbiegemoment-formeln-1e.jpg&imgrefurl=https%3A%2F%2Fwww.cnc-lehrgang.de%2Fbiegebeanspruchung%2F&docid=0iIOeVY3bMTnqM&tbnid=NNCdKwOEv2QUGM%3A&vet=10ahUKEwjsjJWAsODkAhVBCuwKHddQD70QMwh9KB8wHw..i&w=690&h=557&bih=981&biw=1467&q=widerstandsmomente%20biegung&ved=0ahUKEwjsjJWAsODkAhVBCuwKHddQD70QMwh9KB8wHw&iact=mrc&uact=8

Autor: L. H. (holzkopf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Niiine schrieb:
> Wenn
> ich hinten und vorn ein 40x40x4mm Vierkantprofil als Verbindung nehme
> und es mit den Kufen verbunden habe, dann komme ich in meinem Experiment
> auf 1,7mm maximale Verschiebung in der Mitte.
> Der Baustein in der Mitte ist quasi ein Fuß und die Kraft auf die Platte
> ist mit 1200N definiert, also grob 120kg.

Habe den Eindruck, daß Du hier viel zu kompliziert und umständlich
denkst. :)

1) Schraub beide Tischkufen oben und unten einfach an der Wand an.

2) Danach verschraub die Holzplatte mit den Tischkufen.

3) Und dann stell in der Mitte der Holzplatte tatsächlich einen Fuß
unter sie.

Der T-förmig z.B. aus 30x30x2(oder3)mm Stahl-Quadratrohr besteht.
Wobei der obere Teil des T parallel zu den Tischkufen von unten mit der
Platte verschraubt wird und der senkechte Teil des T der eigentliche Fuß
ist.
Ca. mittig in der Tiefe der Platte angeordnet bzw. so, daß man, wenn man
an der Platte auf einem Stuhl sitzt, nicht mit den Knien an den Fuß
stoßen kann. ;)

So einen T-Fuß kann Dir jeder Schlosser zusammenschweißen.

Dadurch kannst Du die Spannweite der Holzplatte halbieren! :)

Autor: K. L. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Diese Kuven finde ich extrem teuer! Ich habe einen gebrauchten
Arbeitstisch von EBAY einer Luxuxmarke ersteigert, musste nur die
Arbeitsplatte schleifen und neu ölen. Ein Superteil 2m x 1m
Metall-Y-Gestell, kann man sich zu zwei draufsetzen und obendrein
höhenverstellbar.

90,- Ocken!

Selberbauen würde ich das aus massiven Leim-Holzplatten, aka
Werkbankplatten. Diese dann fein schleifen und mehrfach Ölen, um sie auf
Hochglanz zu bringen. Wirkt super edel und ist preisgünstig, weil die
Hauptarbeit selber gemacht wird.

Bauhaus hat die Platten zu 49,- das Stück.

Autor: L. H. (holzkopf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dr.Who schrieb:
> Man kann mehr Stabilität erreichen wenn die Platte an den
> Auflagern verspannt ist. Das 12-fache gegenüber loser Auflage
> sind da schon drin. Daher müssen die Auflager gegeneinandern
> an der Rückwand konstruktiv versteift sein, um die Kräfte
> aufzunehmen.

Ja, mit Festverspannungen kann man tatsächlich mehr Stabilität
erreichen. :)
Auch, indem man einzelne Bauteile mit anderen fest verbindet, welche
ihrerseits "aus anderen Quellen" Stabilität liefern können.
(Hier die Tischkufen, die mit der Wand (oben und unten) fest verschraubt
sein können.)

Ob damit (Festlager/Loslager) wirklich das 12-fache realisierbar ist,
weiß ich nicht mehr so genau.
Könnte man aber (es vergleichend) berechnen.

Viel eleganter ist es i.d.R. Spannweiten einfach zu verkürzen, um auch
mit "schlankeren" Bauteilen gewünschte Stabilitäten erreichen zu können.
Weil sich damit die Zugbelastung in Fest-Auflagern, die bei jeder
Durchbiegung (hier der Tischplatte) zwangsläufig entsteht, minimieren
läßt.

Autor: Michael B. (laberkopp)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Heinz schrieb:
> Lustig was Ihr da macht / berechnet :-)
> Warum nicht einfach hinten an der Platte senkrecht eine Holzplatte, z.B.
> 30cm hoch, mit paar ordentlichen Winkeln befestigt
> Und nein, es bringt auch nichts wenn das auf den "Füßen" aufliegt
> Ja, die Platte wird sich durchbiegen, das hat aber gar nichts mit den
> Füßen zu tun
> DIe Platte in sich muss erst mal stabil und steif werden, auf was auch
> immer sie aufliegt
> Da man aber vorne wennig machen kann, um nicht mit den Beinen
> anzustossen- hinten entsprechend was ran, und mit der Durchbiegung vorne
> leben
> Grüße
> Heinz

Und, hast du so was schon mal gebaut ?

Offenkundig nicht, nur Dummschwatz am Freitag.

Ich kann dir sagen: Ist Scheisse.

Die Platte biegt sich vorne durch (und alles rutscht runter, na ja, wenn
man ruckelt).

Denn so lange Holzplatten sind nicht torsionssteif.

Da nützt es nicht mal was, wenn sie hinten über die ganze Länge an die
Wand geschraubt wird.

Autor: L. H. (holzkopf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
K. L. schrieb:
> Diese Kuven finde ich extrem teuer! Ich habe einen gebrauchten
> Arbeitstisch von EBAY einer Luxuxmarke ersteigert,...

Meinst Du, daß solche Vergleiche für den TE weiterführend sein könnten?
;)

Autor: K. L. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hat aber auch was mit Optik zu tun! Die Kufen sehen aussen mit wenig
Überstand einfach am Besten aus. Was aber gegen die Dinger spricht ist
die Steifigkeit und Wackeligkeit bei ungleichmäßigen Böden. Muss immer
mit Möbelgleitern ausgelichen werden, was zu einer optisch schiefen
Barre unten führt.

Besser sind Beine oder X_Kufen!

Wenn es solche Dinger sein sollen, dann sollte man auch beachten, dass
der so verschraubte Tisch von der Seite druckempfindlich ist.

Man könnte die Kufen daher im 30 Grad Winkel stellen, hinten
zusammenlaufend. Dargestellt ist die linke Kufe in Ansicht von oben:

TTTTTTTTTTTTTTTTTTTTT
T....K
T..K
TK
TTTTTTTTTTTTTTTTTTTTT

Autor: L. H. (holzkopf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
K. L. schrieb:
> Hat aber auch was mit Optik zu tun! Die Kufen sehen aussen mit wenig
> Überstand einfach am Besten aus.

Sollen wir hier auch noch über Geschmacksfragen diskutieren?
Halte ich für ziemlich sinnlos. :)

K. L. schrieb:
> Was aber gegen die Dinger spricht ist
> die Steifigkeit und Wackeligkeit bei ungleichmäßigen Böden. Muss immer
> mit Möbelgleitern ausgelichen werden, was zu einer optisch schiefen
> Barre unten führt.

Woher kennst Du denn den Boden des TE so genau, daß Du solche
Vermutungen anstellen kannst?

Autor: Jupp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
L. H. schrieb:
> Viel eleganter ist es i.d.R. Spannweiten einfach zu verkürzen, um auch
> mit "schlankeren" Bauteilen gewünschte Stabilitäten erreichen zu können.

Genau so. Ich habe knapp 4m Tisch mit 80cm Tiefe so realisiert:

- massive Z- Füße an den Enden
- Platte liegt auf 60x40mm Kantholz- Abschnitten an der Wand auf

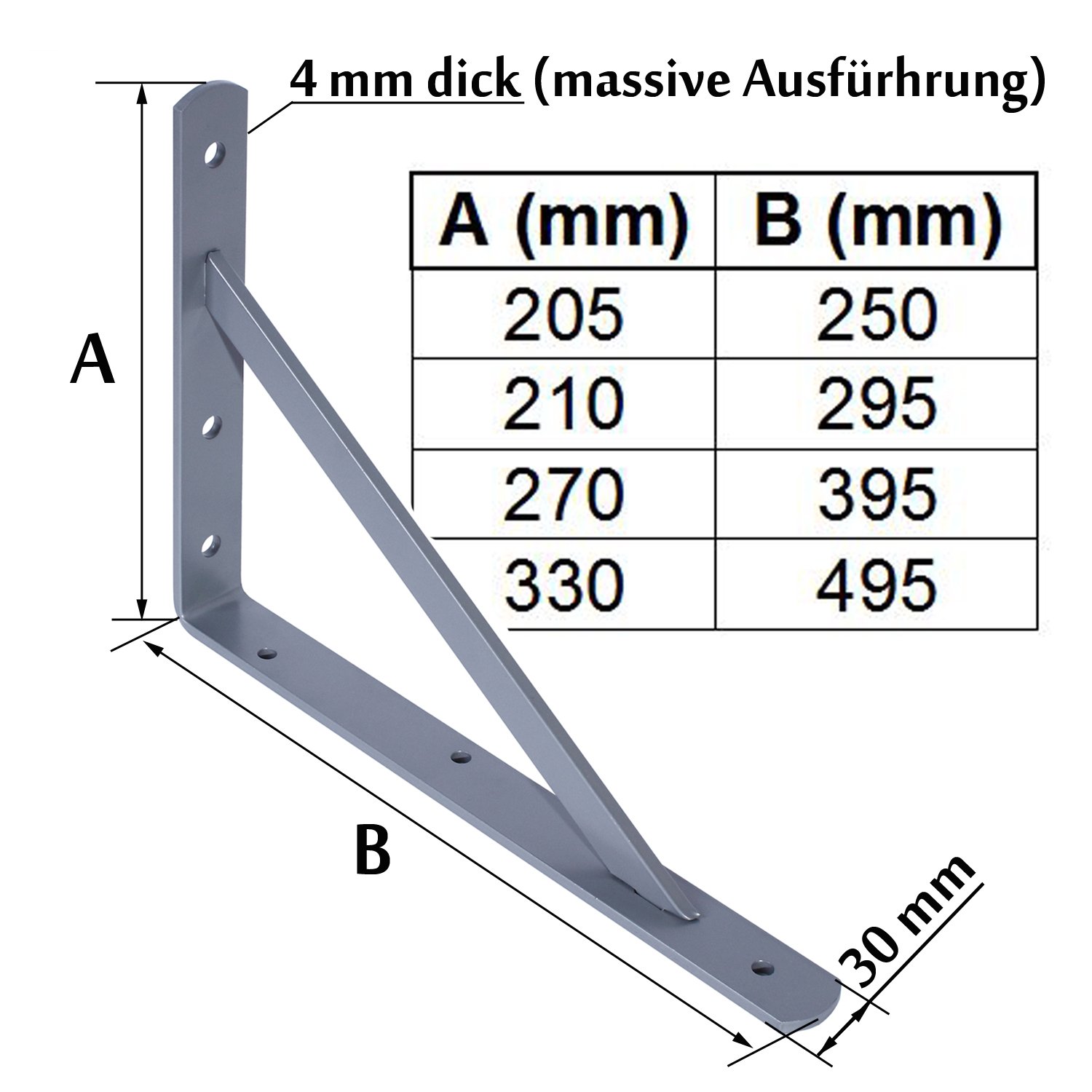

- ca. alle 40cm eine Schwerlastkonsole an der Wand, sowas z.B.:

https://images-na.ssl-images-amazon.com/images/I/71OPQ5QbRLL._SL1500_.jpg

Die Diagonale der Konsolen ist ca. 50cm von der Vorderkante entfernt,
ein für mich brauchbarer Kompromiss zwischen "stabil" und "aua!".

Während des Aufbaus habe ich die Tischforderkante bewusst etwas
angehoben, da die Dübel unter Last noch ein wenig nachgeben. Im Ergebnis
ist Platte perfekt im Wasser.

Autor: Jupp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jupp schrieb:
> Tischforderkante

Aua. Der erste Kaffee hat noch nicht gewirkt ;)
Ich kaufe ein v und habe ein f zu verschenken.

Autor: Johannes S. (demofreak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jupp schrieb:
> Ich kaufe ein v und habe ein f zu verschenken.

Nicht schenken, sondern fordern. :-D

SCNR

Autor: Heinz (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Michael B. schrieb:
> Und, hast du so was schon mal gebaut ?
>
> Offenkundig nicht, nur Dummschwatz am Freitag.
>
> Ich kann dir sagen: Ist Scheisse.

Nwin, habe ich zugegeben nicht, mein Tisch ist von Stütze zu Stütze nur
280cm, aber da funktioniert es (80 tief, hinten an der Wand mehrfach
unterbaut)

Und ja, ich nutze meine Tische um darauf zu arbeiten, nicht um nen
Elefant drauf zu stellen oder sie in rhytmische Schwingungen zu
versetzen

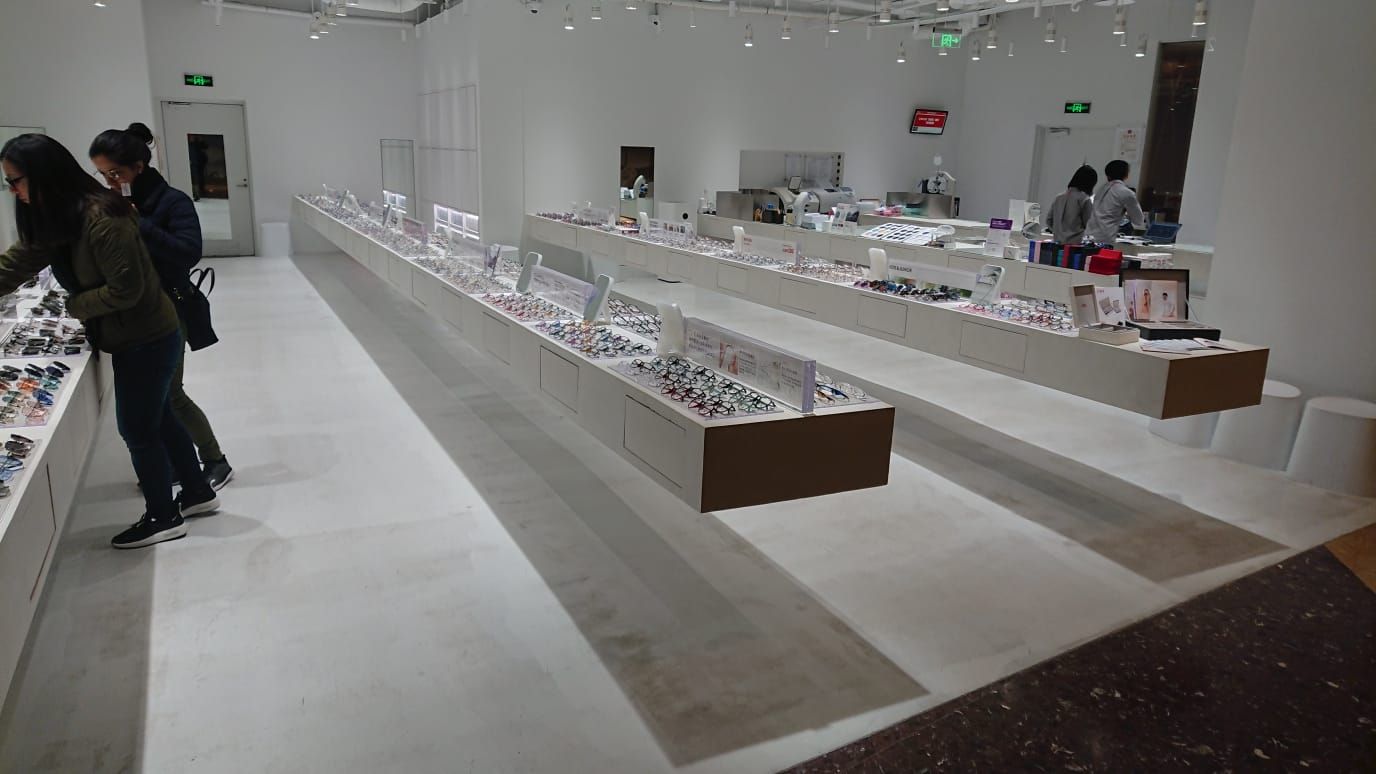

Anbei mal ein Foto was ander hinbekommen - ca. 10m lang :-)

Habs live gesehen, keine weitere Verbindung, und ja, man kann es
aufschwingen :-)

Autor: Andre (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Heinz schrieb:
> Anbei mal ein Foto was ander hinbekommen -

Google Mal "Torsionsbox"
Wenn dir Tischplatte dicker als 4cm werden darf, könnte man sowas auch
hier gut umsetzen.
Klar ist das nicht einfach, auf 10m wüsste ich nicht ob das mit Holz
überhaupt geht, aber so als Denkanstoß vielleicht brauchbar

Autor: Markus L. (rollerblade)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Geh zum Schlosser und laß Dir sowas bauen:
https://wohnsektion.de/Stahl-Tischgestell-selbsttragend-Horten-10
Hab ich in 300cm Länge hier. Kann mich mittig draufstellen, biegt nix
durch.

Autor: Zeno (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Ordentliche Arbeitsplatten gibt es hier
https://www.hak-arbeitsplattenkontor.com/index.php/cat/c323_Massivholz-80mm-Stark-900mm-Tief.html/XTCsid/.

Die haben auch Plattenstärken von 80mm, so das die Platte in sich schon
recht stabil ist. Allerdings wollen die auch ein kleines Vermögen für so
eine Platte.

Dennoch würde ich auch bei so stabilen Platten nicht auf einen Unterzug
verzichten wollen. Als Unterzug würde ich 2 Kastenprofile nehmen. Die
Kastenprofile werden Hinten und in der Mitte Oberkante bündig an die
Kufen geschweißt. Als Kastenprofil würde ich wenigsten 80x80mm nehmen.
Hinten ginge auch 60x100 hochkant.

Deine 20mm T-Profile sind Spielzeug und lappriger als die Platte.

Autor: L. H. (holzkopf)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Man kann auch mit Kanonen auf Spatzen schießen. ;)

Autor: Zeno (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
L. H. schrieb:
> Man kann auch mit Kanonen auf Spatzen schießen. ;)

Kommt halt drauf an was man machen will.

Wenn da auch mechanische Arbeiten machen möchte, dann muß es schon
stabil sein.
Wenn man nur löten will oder nur schreiben will muß es nicht so stabil
sein.

Autor: L. H. (holzkopf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der TE nannte w.o. seine Anforderungen ganz konkret. :)
Wozu dann über Schwerst-Belastbarkeiten überhaupt nachdenken?

Autor: Erfahrener Entwickler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Niiine schrieb:
> Also ich habe gerade mal mit Solidworks die ganze Sache simuliert.

Leider falsch. Denn die Tischbeine werden mit Sicherheit nicht
vollflächig mit dem Boden fest verbunden sein, z.B. mit einer flächigen
Klebung.

In der Realität nehmen die Tischbeine nur Kräfte in Z auf, niemals in X
und Y.

Das gleiche übrigens mit der Platte selbst, auch wenn Du die an die
Beine anschraubst. Unter praktischen Gegebenheiten nehmen die Schrauben
auch keine (nennenswerte) Kräfte in X und Y auf. Für die Simulation
kannst Du für diese Art von Tischgestell es auch komplett weglassen.


D.h. Du hast am Ende nur noch folgende Konstellation:



       A                                    B
    _________________________________________
       ^                                    ^
      / \                                  / \
      ---                                  ---
      ###


Auflagen A und B sind als Drehlager mit der Platte verbunden. Die
Position vom Auflager A ist fixiert, und die vom Lager B ist frei
verschiebbar.


Und ja, das macht einen deutlichen Unterschied...

Autor: L. H. (holzkopf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Erfahrener Entwickler schrieb:
> Leider falsch. Denn die Tischbeine werden mit Sicherheit nicht
> vollflächig mit dem Boden fest verbunden sein, z.B. mit einer flächigen
> Klebung.

Die verlinkten Tischkufen sind einigermaßen verwindungssteif ausgeführt.
Wenn sie oben und unten fest an die Wand geschraubt sind, bedarf es
keiner Verklebung mit dem Boden mehr.

>
> In der Realität nehmen die Tischbeine nur Kräfte in Z auf, niemals in X
> und Y.

Denke, darin irrst Du Dich schon, wenn die Tischkufen fest mit der Wand
verbunden sind und die Platte mit den Tischkufen fest verschraubt ist.
>
> Das gleiche übrigens mit der Platte selbst, auch wenn Du die an die
> Beine anschraubst. Unter praktischen Gegebenheiten nehmen die Schrauben
> auch keine (nennenswerte) Kräfte in X und Y auf. Für die Simulation
> kannst Du für diese Art von Tischgestell es auch komplett weglassen.

Denke, das ist keine stichhaltige Argumentation:
Schon allein deshalb nicht, weil die Schrauben, welche die (aufgelegte)
Platte mit den Tischkufen verbinden, auch auf Scherung belastet werden
können.

Erfahrener Entwickler schrieb:
> Die
> Position vom Auflager A ist fixiert, und die vom Lager B ist frei
> verschiebbar.

Sowas macht doch in der Realität in solchen Fällen kein Mensch, sondern
zwei Festlager.
Was dazu führt, daß eine Platte, ihrerseits Stabilität liefern könnend,
diesbzgl. nutzbar in die Gesamt-Konstruktion eingebunden werden kann.

Erfahrener Entwickler schrieb:
> Und ja, das macht einen deutlichen Unterschied...

Ja, sicher macht die Kombination Festlager + Loslager einen deutlichen
Unterschied.
Und zwar einen verschlechternden, verglichen mit zwei Festlagern. ;)

: Bearbeitet durch User
Autor: Andre (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
L. H. schrieb:
> nutzbar in die Gesamt-Konstruktion eingebunden

Bei Vollholz aber nicht zu starr einbinden, ansonsten kannst du
irgendwann Schraubenköpfe aufsammeln und/oder Risse spachteln.

Autor: L. H. (holzkopf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei Holz-/Metall-Verbindungen kann man auch in die "Trickkiste" greifen,
um im Holz höher belastbare Flächen bereitstellen zu können. ;)

Verglichen mit einer stinknormalen Holzschraube bieten Gewindeeinsätze
ein Vielfaches an belastbarer Fläche und man kann damit dann auch
metrische Schrauben für die Holz-/Metallverbindung einsetzen.
https://www.baercoil.com/de/produkte_bf_holz.html

Autor: 2 Cent (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
L. H. schrieb:
> Gewindeeinsätze
Auch Rampamuffe genannt.

Autor: 2 Cent (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
2 Cent schrieb:
> Rampamuffe
Laut Wikipedia bin ich schon wieder mal auf Markennamen hereingefallen
:-(
Könnte erstmal heulen, ich brauche wohl ein Tempo :D

https://de.wikipedia.org/wiki/Rampamuffe

Jetzt hammers:
Holzeinschraubmutter (DIN 7965)

Youtube-Video "Homer Simpson "Nukular. Das Wort heißt nukular.""

Autor: L. H. (holzkopf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ 2 Cent:
Genügt es denn nicht, zu wissen, daß es solche Teile gibt und wie sie
vorteilhaft eingesetzt werden können? :)

Wozu in Drei-Teufels-Namen "ziehst" Du Dich an einer Bezeichnung dafür
"hoch"??

Mitnichten sind das "Holzeinschraubmuttern"!
Sondern nach h.M. Gewindeeinsätze (speziell für Holz).

Für wie doof hältst Du denn eigentlich Hersteller, daß die nicht in der
Lage dazu wären, ggf. bestehende Schutzrechte "locker-flockig" "umgehen"
zu können? ;)

Schau bitte selbst mal nach, welche Hersteller Du unter Gewindeeinsätzen
finden kannst:
https://www.wlw.de/de/firmen/gewindeeinsaetze?...
kann ich Dir dazu leider nicht verlinken, weil dabei vom Forum Spam
vermutet wird.

Was ich Dir dazu aber benennen kann, ist ein namhafter Hersteller von
Gewindeeinsätzen aller Art:
http://www.kerbkonus.de/de/index.php

Autor: 2 Cent (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
L. H. schrieb:
> @ 2 Cent:
> Genügt es denn nicht, zu wissen, daß es solche Teile gibt und wie sie
> vorteilhaft eingesetzt werden können? :)
Auf keinen Fall :-)
Dein (mir bis dahin unbekannter Fach-) Begriff "Gewindeeinsatz" erschien
mir viel zu schwammig, und der Begriff "BaerFix®" viel zu
Herstellerspezifisch. Unter dem Begriff "Rampamuffe" (ja-voll-ins-Klo
zum Thema Herstellerspezifisch) kannst du in jeder Zoohandlung fragen,
die werden dich zielsicher in den nächsten Baumarkt schicken.
Umgekehrt: Es zu wagen im Baumarkt nach Bärfiks zu fragen könnte...etwas
länger dauern :D

Autor: F. F. (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Niiine schrieb:
> Gute Idee :-)

Würde ich auch als Ganzes schweißen.
Drei U-Profile, vorne, Mitte, hinten.
Wenn du dann noch Angst vor Durchbiegung hast, ein paar Knotenbleche in
die Mitte der U-Profile einschweißen.
Und auf MaWin hören: eine dünne Arbeitsplatte tut's mehr als genug.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
