Forum: Platinen Isolationsfräsen: doppelte Isolationsbahn mit FlatCam


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Benny H. (ben1976de)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo liebe Bastlergemeinde,

ich habe ein Problem mit FlatCam. Wenn ich aus KiCad einen Kupferlayer
mit GND-Fläche exportiere und in FlatCam lade, dann erzeugt mir FlatCam
für jeden Leiterbahnzug eine Isolationsbahn. Leider auch für die GND
Fläche, obwohl diese bereits durch die Isolationsbahn getrennt wurde.

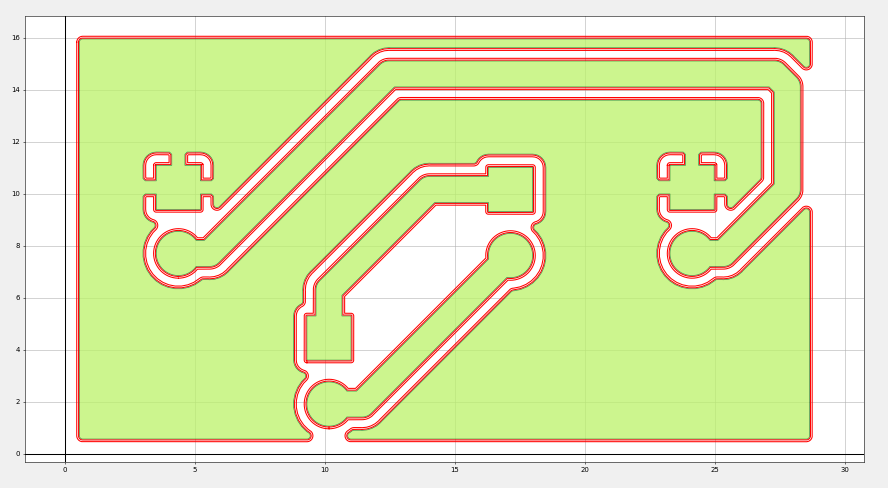

Bild 1 zeigt dies. Damit habe ich den doppelten Fräsweg. Lasse ich die
GND Fläche weg, dann werden nur die Leiterbahnzüge in Isolationsbahnen
konvertiert, also alles gut, aber leider fehlen mir dann die

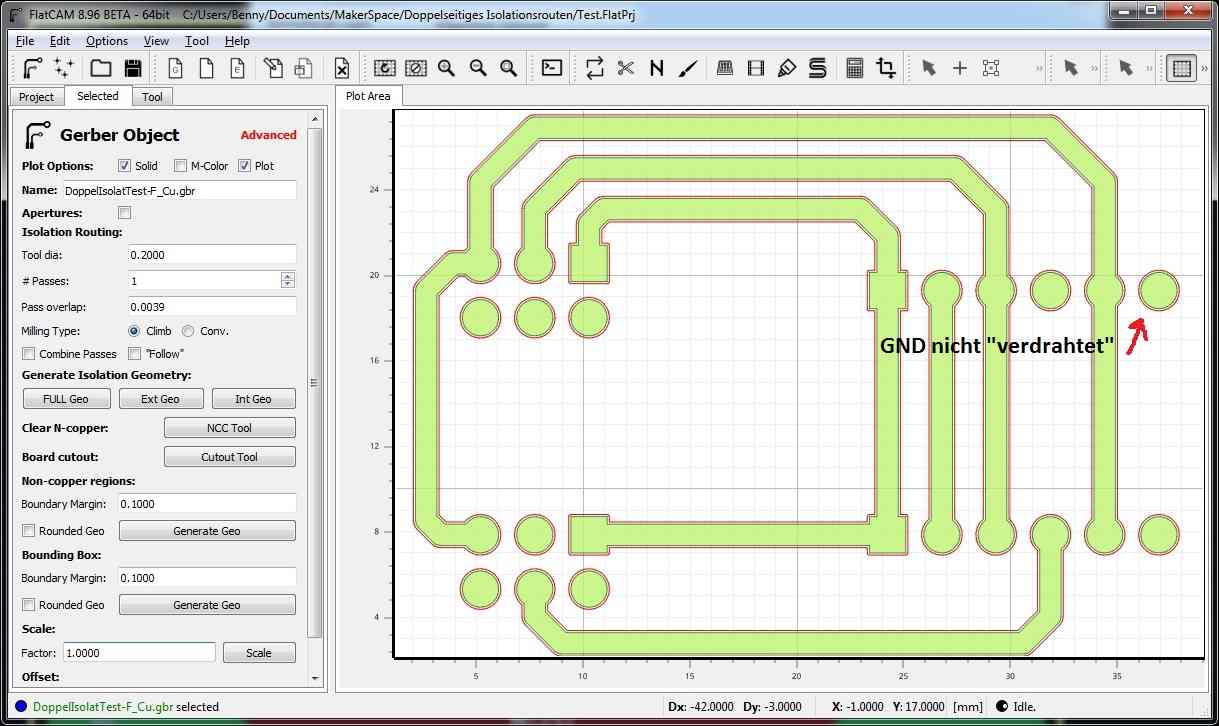

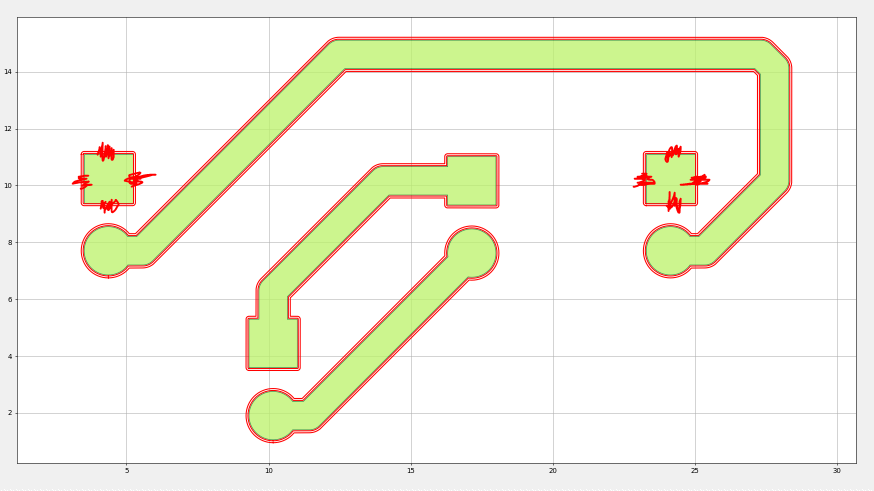

Aussparungen für die GND Pads, siehe Bild 2.

Weiß jemand, wie man FlatCam dazu bringen kann die Isolationsbahnen auf
einen Leiterbahnzug zu reduzieren, sodass alle Pads in einer Bahn von
der GND Fläche getrennt werden? Bzw. was mache ich falsch?

Vielen Dank
Benny

: Verschoben durch Moderator
von Georg (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Benny H. schrieb:
> Bzw. was mache ich falsch?

Garnichts, das muss so sein. Das sieht man ja an den Thermofallen - die
würden nicht existieren, wenn das was du als überflüssig bezeichnest es
auch wirklich wäre. Streich einfach mal in Gedanken die angeblich
überflüssigen Fräswege weg was dann herauskommt.

Georg

von Benny H. (ben1976de)


Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank für Deine Antwort.
Grüße, Benny

von Florian H. (trapperjohn)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich muss das hier mal hochholen, da mich grad exakt das gleiche Problem
beschäftigt.

Wenn ich in KiCAD eine GND Fläche anlege, wird das doch in FlatCAM
Quatsch, da jede separate Fläche noch mal außen nachgefräst wird. Das
ist doch definitiv nicht das, was man will? Die Flächen sind ja beim
Isolationsfräsen "eh da" und müssen nicht separat behandelt werden.
Wichtig sind nur die Anschlüsse der Pins etc. an die GND Fläche.

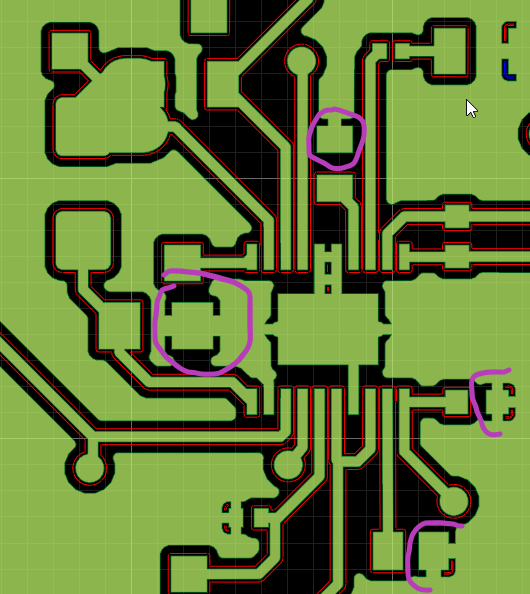

In den angehängten Bildern sieht man vielleicht, was ich meine. Im
ersten Bild (Anm. d. Red.: das ist kein sinnvolles Layout, nur ein
Beispiel...) wurde in KiCAD eine GND-Fläche mit 2 dazugehörigen Pins
angelegt. Der Übergang der GND Pins zur Fläche ist okay, aber das
"Drumherumgefräse" um die Flächen ist überflüssig und kostet enorm viel
Zeit.

Das zweite Bild zeigt das gleiche Layout ohne GND Fläche. Hier habe ich
mal höchst professional in rot markiert, welche Stellen einfach in
FlatCAM entfernt werden müssten, damit die Anbindung der Pins an die
Fläche funktionieren würde.

Leider kann man in FlatCAM scheinbar den Geometrie-Editor (also Polygone
verändern etc.) nicht auf die generierte Geometrie aus den Gerber
Dateien anwenden.

Gibt's da vielleicht doch einen Trick?

Danke und Gruß,
Florian

von Kitty (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Außen eine Leiterbahn einzeichnen.

von Florian H. (trapperjohn)


Bewertung
0 lesenswert
nicht lesenswert
Kitty schrieb:
> Außen eine Leiterbahn einzeichnen.

Außen? Was meinst du damit?

Alles was ich in KiCAD einzeichne, wird in FlatCAM "umrandet" und hat
damit keinen Kontakt zur Fläche. Ich bräuchte eine Möglichkeit, bspw.
das Pad im Footprint so zu editieren, dass es kein geschlossenes Polygon
ist ...

von Volker S. (vloki)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Florian H. schrieb:
> Leider kann man in FlatCAM scheinbar den Geometrie-Editor (also Polygone
> verändern etc.) nicht auf die generierte Geometrie aus den Gerber
> Dateien anwenden.

Löschen kompletter "Shapes" geht bei mir ganz gut. Nur beim
Verändern/Auftrennen einer Umrandung stürzt das Programm immer sofort
ab.

Für das Problem mit den überflüssigen Fräskonturen ist das Löschen aber
"ausreichend". Mit wenigen Klicks sind die weg.

Weg sind gegebenenfalls aber auch einige als Wärmefalle ausgebildete
Pad-umrandungen. Kann ich normalerweise mit leben.

von Florian H. (trapperjohn)


Bewertung
0 lesenswert
nicht lesenswert
Volker S. schrieb:

> Löschen kompletter "Shapes" geht bei mir ganz gut. Nur beim
> Verändern/Auftrennen einer Umrandung stürzt das Programm immer sofort
> ab.
>

Oh, okay, dann bin ich entweder zu doof oder die aktuelle Development
Version ist da kaputt.

Ich importiere Gerber, generiere die "Geometry" und dann würde ich gern
editieren. Aber egal was ich tu, an der Geometrie ändert sich nix ...
hm. Vielleicht probier ich mal die letzte stabile FlatCAM Version aus,
ob das anders ist.

von Volker S. (vloki)


Bewertung
0 lesenswert
nicht lesenswert
Florian H. schrieb:
> Oh, okay, dann bin ich entweder zu doof oder die aktuelle Development
> Version ist da kaputt

Sorry, hätte die Version erwähnen sollen, welche ich verwende.
Ist die 8.991_installer_exe.

Das Absturz-Problem beim "Ändern" von einzelnen "Shapes" hatte ich aber
mit mehreren Versionen, die ich ausprobiert habe.
Die Sourcecode Varianten habe ich bisher weder auf Windows, noch auf
Linux zum laufen gebracht. Leider kein Plan von Python :(

von Florian H. (trapperjohn)


Bewertung
0 lesenswert
nicht lesenswert
Volker S. schrieb:
>
> Sorry, hätte die Version erwähnen sollen, welche ich verwende.
> Ist die 8.991_installer_exe.
>
>

Ah, danke, langsam kommt Dunkel ins Licht!

Ich habe die Development Version von FlatCAM wie auf deren Homepage
beschrieben folgendermaßen mit Git ausgecheckt:

git clone https://bitbucket.org/jpcgt/flatcam.git

Damit erhalte ich allerdings nicht die aktuelle Beta 8.991, sondern die
Quellen der "stabilen" 8.5. Ich muss erst auf den "Beta" Branch
wechseln, um die 8.991 zu sehen.

Die hat ihren Namen allerdings zurecht, die Bedienung des Editors ist
bei mir damit fast unmöglich (hakelt, stürzt ab, zeigt Änderungen erst
nach dem Speichern usw...).

Zumindest hab ich gesehen, dass ich Teile der Geometry entfernen kann.

von Florian H. (trapperjohn)


Bewertung
2 lesenswert
nicht lesenswert
Für's Archiv, so habe ich auf einem aktuellen Ubuntu die Development
Version (wird als 8.992 BETA angezeigt) mit Python virtual env
installiert:
# get source in "flatcam_beta" dir:
git clone https://bitbucket.org/jpcgt/flatcam.git flatcam_beta

# go to beta branch:
cd flatcam_beta
git checkout Beta

# create Python virtual env in dir venv
cd ..
python3 -m venv venv

# activate virtual env
source venv/bin/activate

# install necessary prerequisites (outside venv)
sudo apt install libgdal-dev

# install necessary Python modules
python3 -m pip install --upgrade pip wheel

#(not sure if exports necessary...)
export C_INCLUDE_PATH=/usr/include/gdal
export CPLUS_INCLUDE_PATH=/usr/include/gdal

python3 -m pip install --upgrade 'gdal==2.4.0'

python3 -m pip install --upgrade pyqt5 simplejson
python3 -m pip install --upgrade pillow
python3 -m pip install --upgrade numpy scipy shapely rtree tk lxml cycler python-dateutil kiwisolver dill
python3 -m pip install --upgrade vispy pyopengl setuptools svg.path ortools freetype-py fontTools rasterio ezdxf
python3 -m pip install --upgrade matplotlib qrcode reportlab svglib

#start flatcam
cd flatcam_beta
python3 FlatCAM.py

Es besteht natürlich die Chance, dass auf einem "nackten" Ubuntu noch
weitere Pakete fehlen, die bei mir evtl. bereits vorher installiert
waren ...

So frisch installiert sind auch etwas weniger Fehler beim Editieren der
Geometrie zu sehen. Ich kann bspw. ein Viereck über dem Rand eines Pads
zeichnen und dann per Subtraktion den Bereich aus den Fräskonturen
entfernen. Das sollte für meine Zwecke ausreichen.
