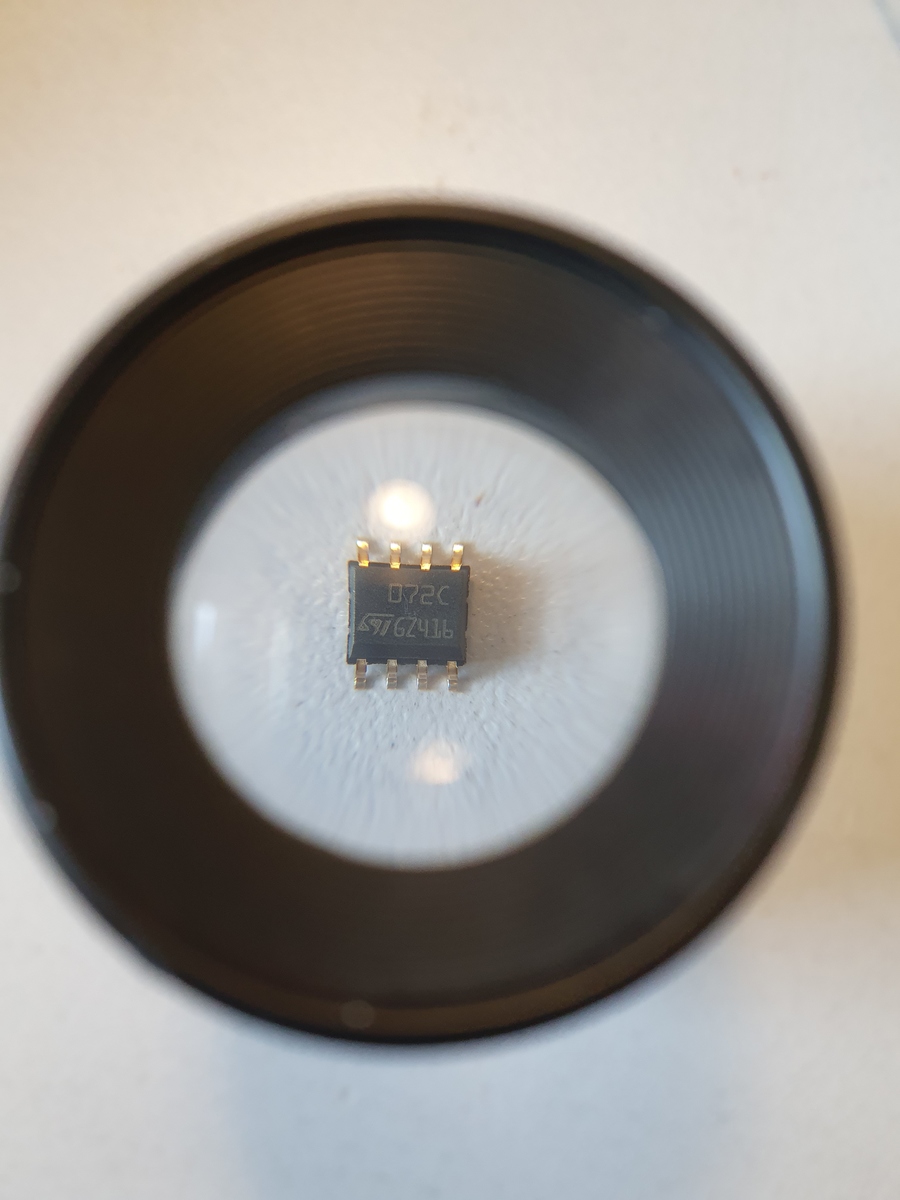

PIN 1 Makierung

[blutengel (Gast)]

Hallo,

kann mir vielleicht jemand sagen wo PIN 1 ist? Laut Datenblatt soll ihn
ein Punkt markieren. Ist aber keiner da. Ich hoffe es ist keine blöde
Frage.

Mfg

[pegel (Gast)]

Links unten.
Ist bei dem durch die schräge Kante markiert.

[Arno (Gast)]

Wahrscheinlich nicht durch Punkt, sondern durch die Fase am Gehäuse
markiert -> unten. Und dann gemäß Konvention links, also links unten :)

MfG, Arno

[Stephan (Gast)]

Bei IC in 2 Pinreihen gegenüber kann man sich merken die Beschriftung so
das man sie lesen kann und unten links die 1. Abgeschrägte Kante oder
eine kleine runde Vertiefeung. Ausnahmen bestätigen die Regel.

[blutengel (Gast)]

Danke für die schnellen Antworten. Hat mir sehr geholfen

[Harald W. (wilhelms)]

pegel schrieb:

> Links unten.
> Ist bei dem durch die schräge Kante markiert.

...und auch durch die Beschriftung. Kann man diese lesen,
ist Pin1 links unten. Es soll allerdings schon passiert
sein, das ganze Chargen falsch herum beschriftet wurden
(einschl. des "kleinen,weissen Punktes".

[Wolfgang (Gast)]

blutengel schrieb:
> Laut Datenblatt soll ihn ein Punkt markieren

Du hast das falsche Datenblatt. Beim TL072 von ST findest du die Package
Information für SO8 mit der Dass richtig auf S.12
http://www.st.com/content/ccc/resource/technical/document/datasheet/bb/4d/19/24/7d/40/48/a6/CD00000490.pdf/files/CD00000490.pdf/jcr:content/translations/en.CD00000490.pdf

[Harald W. (wilhelms)]

MaWin schrieb im Beitrag #5986405:

>> kann mir vielleicht jemand sagen wo PIN 1 ist?
>
> Wenn du den Chip um 180° drehst, ist Pin 1 rechts oben

Haha. :-(

[Andreas S. (Firma: Schweigstill IT) (schweigstill)]

blutengel schrieb:
> Laut Datenblatt soll ihn ein Punkt markieren.

Dann hast Du ein falsches Datenblatt herangezogen, vermutlich das aus
irgendeinem dubiosen Online-Shop. Reichelt ist dafür ein typischer
Kandidat.

Bei Datenblättern sollte man immer die Orignalquelle des Herstellers
heranziehen. Nein, nicht irgendeines Herstellers, der ein ähnliches
Bauteil herstellt, sondern exakt des Herstellers des konkret
vorliegenden Bauteils.

[michael_ (Gast)]

Für so eine Frage braucht man kein Datenblatt.

[michael_ (Gast)]

michael_ schrieb:
> Für so eine Frage braucht man kein Datenblatt.

Oh man, jetzt hab ich aber wieder einen rausgehauen. Woher nehme ich
dass bloß???

[michael_ (Gast)]

Da fragt man nicht, das hat man im Urin.
Wenn du mal groß bist, fragst du da auch nicht.

[Andreas B. (bitverdreher)]

MaWin schrieb im Beitrag #5986405:
> blutengel schrieb:
>> kann mir vielleicht jemand sagen wo PIN 1 ist?
>
> Wenn du den Chip um 180° drehst, ist Pin 1 rechts oben

Und wenn man den Chip um 90° im Uhrzeigersinn dreht ist Pin 1 links
oben.

duck und weg
