Guten Tag,

mein Name ist Jochen und ich bin KFZ-Mechatroniker.

Ich suche zu meinem gut gebrauchten 20 MHz Hameg Oszi aus eBay nun eine
Strommesszange.

Ich weiß, dass man mit dem Oszi nur Spannungen messen kann.

Ich habe im Internet eine Menge solcher Strommesszangen mit 0-10V am
Ausgang gesehen.

Leider waren die alle für den Laborbereich und entsprechend genau und
teuer.

Ich will aber eine einfache Messzange bis 50 Ampere, Wechsel- und
Gleichstrom. Genauigkeit ist nicht so wild. Wenn die 100 mA bei
Gleichstrom als kleinsten Wert zuverlässig messen kann, reicht das.

Oder noch besser, kennt jemand einen Typ Hobby-Multimeter mit
Strommesszange AC/DC der auch einen Spannungsausgang für die Messung mit
dem Oszi hat?

Mit dem Osziloskop Spannungen messen kann ich in der Zwischenzeit ganz
gut und habe auch schon erfolgreich einen Fehler im CAN Bus zum
Türsteuergerät an meinem alten C-Klasse Benz gefunden.

Bitte um Hilfestellung, evtl. auch wie so ein Messgerät noch heißen
kann, damit ich nicht immer mit Stromwandler, Stromzange mit
Spannungsausgang, etc. an der falschen Stelle suche.

Danke.

Autor: Harald W. (wilhelms)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Ich, der Bastler schrieb:

> Ich weiß, dass man mit dem Oszi nur Spannungen messen kann.

Mit einem Shunt kann man auch Ströme messen.

> Leider waren die alle für den Laborbereich und entsprechend genau und
> teuer.

Stromzangen sind vom Prinzip her ungenauer als Shunts, speziell
bei der Messung von Gleichströmen.

> Ich will aber eine einfache Messzange bis 50 Ampere, Wechsel- und
> Gleichstrom. Genauigkeit ist nicht so wild.

Die gibt es für ca. 30EUR

> Wenn die 100 mA bei
> Gleichstrom als kleinsten Wert zuverlässig messen kann, reicht das.

Das ist schon ein Problem, welches Du nur mit teuren Laborzangen
lösen kannst.

> Oder noch besser, kennt jemand einen Typ Hobby-Multimeter mit
> Strommesszange AC/DC der auch einen Spannungsausgang für die
> Messung mit dem Oszi hat?

Sowas könnte man theoretisch nachrüsten. Das Hauptproblem aller
Stromzangen ist allerdings der begrenzte Frequenzbereich. Die
kommen typischerweise nicht über 400Hz hinaus.

> Mit dem Osziloskop Spannungen messen kann ich in der Zwischenzeit ganz
> gut und habe auch schon erfolgreich einen Fehler im CAN Bus zum
> Türsteuergerät an meinem alten C-Klasse Benz gefunden.

Schön, aber da brauchst Du keine Strommessung.

> Bitte um Hilfestellung, evtl. auch wie so ein Messgerät noch heißen
> kann,

Shunt? :-)

Autor: pegel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich weiß natürlich nicht wie viele Kfz Spezialisten hier unterwegs sind,
aber wenn ich etwas in der Richtung suche gehe ich auf youtube.

Meist geben die gern Tips und bieten sogar persönlichen email Kontakt.

Da bekommst Du sicher heraus, was die da so erfolgreich im Einsatz
haben.

Autor: Harald W. (wilhelms)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
pegel schrieb:

> Ich weiß natürlich nicht wie viele Kfz Spezialisten hier unterwegs sind,
> aber wenn ich etwas in der Richtung suche gehe ich auf youtube.
>
> Meist geben die gern Tips und bieten sogar persönlichen email Kontakt.

Da gibts aber häufig nur "Tipps von Laien für Laien". :-(

Autor: pegel (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Ich hatte z.B. ihn hier gefunden:

Youtube-Video "🛠️ Luftmassenmesser Teil 1 HFM5 testen / prüfen des Temparatursensor"

Bei "Mehr ansehen" hat er links auf die benutzten Geräte.

Autor: pegel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Stromzange aber nicht für das Oszi.

Autor: Ich, der Bastler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke schon einmal bis hierher.

Ein Shunt ist schon eine Lösung.
Nur ist es im PKW Bereich so, dass man nicht einfach die Kabel bei
laufendem Motor abziehen kann um dann ein Shunt dazwischen zu setzen.
Ausserdem kann man z.B. nicht vor die Zündspule oder einen Injektor
einfach ein Shunt setzen.
Die Induktionsspannungen sind zum Teil auch nicht ohne.
Das würde das Oszi dann beschädigen.

Autor: Harald W. (wilhelms)
Datum:

Bewertung
-3 lesenswert
nicht lesenswert
Ich, der Bastler schrieb:

> Nur ist es im PKW Bereich so, dass man nicht einfach die Kabel bei
> laufendem Motor abziehen kann um dann ein Shunt dazwischen zu setzen.

Dann setzt man einen (oder mehrere Shunts eben vorm Anlassen in die
betreffenden Leitungen

> Ausserdem kann man z.B. nicht vor die Zündspule oder einen Injektor
> einfach ein Shunt setzen.

Warum nicht?

> Die Induktionsspannungen sind zum Teil auch nicht ohne.
> Das würde das Oszi dann beschädigen.

Ja, deshalb würde ich im Automobilbereich möglichst auch keine
netzbetriebenen Oszis verwenden wollen, sondern eher batterie-
betriebene, potentialfreie.

Autor: morph1 (Gast)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Harald W. schrieb:
> Ja, deshalb würde ich im Automobilbereich möglichst auch keine
> netzbetriebenen Oszis verwenden wollen, sondern eher batterie-
> betriebene, potentialfreie.

oder ganz ein radikaler neugedachter ansatz -> eine strommesszange

Autor: Ich, der Bastler (Gast)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Hallo Harald W.

Vor eine Zündspule kann man kein Shunt setzen weil das die Zündenergie
und damit dann in Folge auch die Verbrennung, Lambdaregelung, etc.
verändert.

Bei modernen Motoren mit den Zündspulen direkt "an der Kerze" ist man
meistens froh, wenn man noch ein kleines Stückchen der Zuleitung
freipulen kann, um da eine Stromzange drumzuclipsen.
In der Schule haben wir da so einen 6 Zylinder Motor aus einem Jaguar
(im Demostand) oder einen 6 Zyl. Mercedes 270 mit Common Rail, wo man
dann an so 5 cm hat, wo eine kleine Stromzange gerade noch herumgeht
gehabt.
In der Realität ist das noch mehr die Seuche. Vor allem bei den Jaguar.
Würde man da ein Shunt davorschalten, dann würde sich die Einspritzmenge
schon verändern. Natürlich nicht bei 0.1 Ohm oder so, aber dann wären
bei 3 Ampere auch nur 300 mV zu messen und bei den Störquellen im
Motorraum, kann man da dann z.B. nicht mehr sicher feststellen, ob der
bei Kaltstart auch wirklich im Standgas 5 verschiedene und verschieden
lange / große Einspritzungen macht. Will man z.B. wissen, wenn der DPF
dauernd zu ist und der Wagen beim Losfahren dunkel und sichtbar qualmt.

Viele Steuergeräte überwachen auch den Widerstand und die Stromaufnahme
/ Spannungsabfall der Verbraucher. Dann hat man bei
Übergangswiderständen in den Steckern oder den dazwischengesteckten
Messadaptern schon mit 0.xx Ohm genug, dass ein Steuergerät das
Notlaufprogramm aktiviert weil der Strom in einen Sensor 1 mA zu klein
ist oder ein Stellmotor zurückmeldet, dass seiner interne Überwachung
aufgefallen ist, das die Spannung nur bei 11,75 V liegt. Das Steuergerät
setzt dann Fehler "Masseproblem oder Kabelbruch" und Du suchst Dir den
Wolf.
Nachdem Du dann aufgegeben hast und den Messadapter rausgenommen hast um
noch Etwas nachzuschauen, ist Alles wieder i.O. und Du legst Dir einen
Zettel hin: "AGR Steuerung beim Takten nicht mit Meßadapter prüfen" weil
die 0,5 Ohm die das Multimeter beim Durchmessen des Meßadapters zeigt
schon zu viel waren.

Zu den Induktionsspannungen:
Man kann z.B. bei Fahrzeugen mit Doppelfunkenzündspulen schön sehen, ob
die Verbrennung im Zylinder gut ist (Pi mal Daumen), wenn man die
Stromkurve primär aufnimmt. Mit den Stromzangen an der ESiTronic haben
uns die Meister anhand der Stromkurve schön zeigen können, ob die
Zündkerzen noch i.O. sind, oder ob das Gemisch zu fett ist.
(Kann man am abklingenden Strom nach der "Zündnadel" im Bild sehen, wie
der Brennstrom verläuft.)

Die Spannungen sind da zwar durch die Freilaufdioden / sonstige EMV
Maßnahmen im Steuergerät begrenzt, aber bei so richtig alten
Kontaktzündanlagen, wo man auch über den Stromverlauf viel feststellen
kann, möchte ich das Oszi nicht über einen Shunt anschließen.
Auch kein Batteriebetriebenes wie so ein DSO150 oder so.

Autor: Current Probe (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: oszi40 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Olaf (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
> Ich habe im Internet eine Menge solcher Strommesszangen mit 0-10V am
> Ausgang gesehen.

> Leider waren die alle für den Laborbereich und entsprechend genau und
> teuer.

Ich denke das wird sich nicht vermeiden lassen.

Zunaechst mal, natuerlich brauchst du eine Stromzange und keinen Shunt.
Ich moechte Harald mal sehen wenn bei dem der Mechaniker einen Fehler
mit Shunts sucht und ihm am Ende eine 10x so hohe Rechnung stellt weil
er umstaendlich und zeitintensiv mit Shunts rumgespielt hat.

Es gibt natuerlich diverse Stromzangen fuer den Laborbereich die alle
relativ teuer sind. So teuer das selbst 20Jahre alte Teile sich die
meisten hier privat nicht leisten wollen. Ich hab z.B das Teil hier:

https://de.farnell.com/aim-tti-instruments/iprober-520/stromtastkopf-5mhz-2m/dp/1908148

Das ist im Prinzip das was du suchst, aber natuerlich teuer. Und aus der
Sicht eines Mechatronikers auch etwas umstaendlich zu bedienen. Man
koennte sowas natuerlich auch halb so teuer bauen wenn es nur deine
Beduerfnisse erfuellen muss, macht aber IMHO keiner weil die anderen
Profis ja ihre Diagnosegeraete bei Bosch (und aehnlichen Firmen) kaufen.

Deine Idee mit einer Stromzange die auch einen Spannungsausgang hat ist
eigentlich garnicht so doof. Wird man nur nicht kaufen koennen wegen
Sicherheitsproblemen und zu kleinen Kundenkreis. Allerdings koennte man
natuerlich auf die Idee kommen eine Zange zu kaufen deren Messbereich
man als ausreichend ansieht und dann an geschickter Stelle die Spannung
abzugreifen, eventuell noch einen OPV dahinter und fertig.

Die Alternative waere sonst wohl wirklich nur einen Wandler von LEM zu
nehmen. Da bekommst du Module die im Prinzip das machen was du willst.
Allerdings mit dem Nachteil das du dann einen Klotz mit Loch hast wo du
dein Kabel durchstecken musst.

Noch was zum Frequenzbereich. Ich denke ein Frequenzbereich bis einige
hundert Herz (hoechstens 10khz) sollte fuer deine Anwendung ausreichen,
allerdings willst du unbedingt bis DC runter messen. Das koennen viele
der billigen Zangen nicht. Also aufpassen was man kauft.

Olaf

Autor: Olaf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Stefan L. (stefan_l134)
Datum:

Bewertung
1 lesenswert
nicht lesenswert

Autor: Olaf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nicht schlecht:

https://www.amazon.de/Hantek-Signalumformer-Wechselstrom-Gleichstrom-Generator-Mehrfachmessgerät/dp/B01M5JBG04

Kannte ich noch garnicht.

Selbst die Bewertung mal einen halbwegs ehrlichen Eindruck. Muss ich mir
vielleicht auch nochmal zulegen. Wird mit den teuren Teilen sicher nicht
mithalten koennen, aber fuer den Preis kann man ueber einiges
hinwegsehen und bei seinem Oszi noch den Tiefpassfilter auf 10khz
stellen. :-D

Falls sich das hier einer kauft, zeigt doch mal 2-3 Messaufnahmen vom
Oszi.

Olaf

Autor: Philipp G. (geiserp01)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich benutze diese hier, grad weil mir die Auflösung von 10mA sehr
wichtig war.

https://www.distrelec.ch/Web/Downloads/a_/en/zcKEW2033_data_en.pdf

Wichtig ist auch die Grösse, bei den klobigen Dingern kommt man kaum
dazu. Ich sag mal lass Dein Oszi stehen und kaufe Dir eine
Strommesszange.

Autor: Harald W. (wilhelms)
Datum:

Bewertung
-4 lesenswert
nicht lesenswert
Olaf schrieb:

> Zunaechst mal, natuerlich brauchst du eine Stromzange und keinen Shunt.
> Ich moechte Harald mal sehen wenn bei dem der Mechaniker einen Fehler
> mit Shunts sucht und ihm am Ende eine 10x so hohe Rechnung stellt weil
> er umstaendlich und zeitintensiv mit Shunts rumgespielt hat.

Ich möchte fast behaupten, in modernen KFZ sind bereits einige Shunts
verbaut, weil man Meßwerte für den CAN-Bus braucht. Auch den Batterie-
strom kann man gut mit einem Shunt messen. Bei etwas geringerer Ge-
nauigkeit reicht da sogar die Masseanschlussleitung. Die Messung des
Zündstroms ist da schon brauchen eigentlich nur Motorenentwickler
und "Edelfrisöre". Solche Leute können sich dann auch die 500EUR für
eine brauchbare Zange leisten.

> Deine Idee mit einer Stromzange die auch einen Spannungsausgang hat ist
> eigentlich garnicht so doof. Wird man nur nicht kaufen koennen wegen
> Sicherheitsproblemen und zu kleinen Kundenkreis.

Die 500EUR-Zangen haben ja einen Spannungsausgang.

> Allerdings koennte man
> natuerlich auf die Idee kommen eine Zange zu kaufen deren Messbereich
> man als ausreichend ansieht und dann an geschickter Stelle die Spannung
> abzugreifen, eventuell noch einen OPV dahinter und fertig.

Nicht ohne Grund haben Billigzangen einen kleinsten Meßbereich von 40A.
Würde man einfach nur verstärken, würden alle Störgrössen einschliess-
lich des Erdmagnetfeldes mit verstärkt.

> Noch was zum Frequenzbereich. Ich denke ein Frequenzbereich bis einige
> hundert Herz

Zur Messung des Verlaufs der Zündströme wäre das wohl zu wenig.

Autor: Andrew T. (marsufant)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Ich, der Bastler (Gast)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Hallo Harald W.,

ich muß Dir da leider widersprechen.

In modernen KFZ sind zwar viele Daten über den CAN Bus abrufbar, aber
leider nicht immer die die den Fehler verursachen.

Die Annahme, dass im KFZ der Anlassstrom, oder der Ladestrom zur
Batterie gemessen werden, wenn man einen Fehler sucht, sind längst
Vergangenheit.
Die Daten stellt der CAN Bus mehrfach sogar n Billig-KFZ bereit, sobald
die einen Batteriemanager haben.

Es geht bei der Fehlersuche mit der Stromzange darum, z.B. Fehler bei
Einspritzdüsen zu finden, wenn z.B. beim Audi die Einspritzdüse keinen
Fehler im Steurgerät setzt, weil die zwar den Strom zieht der erwartet
wird, aber die Signalform des Stromes, den Du mit Stromzange an der
Ansteuerung siehst, ganz sicher nicht passt.

Bei einem Common Rail Diesel oder einem Hochdruck Direkteinspritzer
Benziner findest Du Fehler im Abgas oder der Lambdaregelung nur
zuverlässig, wenn Du zu dem Regelschwingen am Raildrucksensor auch die
Ströme der Ansteuerung der Düsen messen kannst.

Nicht alle Störungen und Abweichungen setzen Fehler im Steurgerät.
Das sind dann die Rechnungen, wo erst einmal Sensoren, dann Steuergeräte
und anschließend 3, 4, 5, 6 oder 8 Düsen / Insjektoren, etc. getauscht
werden um dann zu behaupten: "Das hat diese Sorte Motor schon mal, das
ist bei hohen Laufleistungen, etc. eben so."

Wenn man da richtig rangeht und systematisch misst (Mein Chef sagt
immer: "Vor dem Tauschen, genau messen, das System verstehen, dann
nochmal messen und erst dann tauschen, wenn überhaupt!") dann findet man
den Fehler und tauscht mit mehr als 75%iger wahrscheinlichkeit als
Erstes das Teil was den Fehler verursacht hat.
Die anderen 25% sind dann leider die, wo man erst während des Tauschens
eines Teiles den richtigen Fehler findet, wenn z.B. ein Kabel
durchgescheuert ist, in einer Durchführung oder unter einer Abdeckung,
die man erst zu Beginn des Austausches öffnen muß.

Aber da wird bei uns in der Werkstatt auch nur das z.B. durchgescheuerte
Kabel repariert und der Kunde zahlt nur Fehlersuche und die
Kabelreparatur.

Das Austauschteil geht dann zurück oder wir haben eben ein Teil auf
Lager liegen. (Kommt zum Glück selten vor, dass das Teil nicht
zurückgenommen wird..

Also, Strom messen ist nicht nur für "Edelfrisöre" und ohne Oszi mit
div. Messadaptern für Strom / Spannung kommt man bei modernen KFZ nicht
mehr aus.

Was ich noch gerne hätte, sind diese Clipse, mit denen man durch
Aufclippen auf die Zündkabel die Zündspannung messen kann. Aber da weiß
ich das Messprinzip nicht.

Ich habe mir mal so eine Hantek Zange bestellt. Mal sehen, was die kann.

Autor: Stefan L. (stefan_l134)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Toll, dass es noch Werkstätten und Mechaniker gibt, die sich richtig
Mühe bei der Fehlersuche geben und nicht einfach nur alles auf Verdacht
tauschen. Als Hobbyschrauber hat man es da mittlerweile auch schwer,
weil vieles (bspw. Soll-Signalformen div. Stellglieder und Sensoren) im
Werkstatthandbuch gar nicht mehr dokumentiert ist. Bei den ganzen
Regelkreisen und komplizierten Einspritzmustern weiß man ja teilweise
gar nicht, wie ein Signal denn überhaupt aussehen muss.

Bitte berichte mal über die Strommesszange, wenn du sie testen konntest!

Autor: Georg (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Stefan L. schrieb:
> Bei den ganzen
> Regelkreisen und komplizierten Einspritzmustern weiß man ja teilweise
> gar nicht, wie ein Signal denn überhaupt aussehen muss

Und selbst wenn - mit einer Strommesszange für Netzfrequenzen (50 Hz)
sind die eh nicht sichtbar zu machen.

Es gibt, z.B. von HP/Agilent, Strommesszangen für Oszilloskope, bei
Bedarf auch für Frequenzen von zig MHz, aber die sind für Bastler
unbezahlbar.

Georg

Autor: rehlein (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo schau mal hier:
Vom Australier
https://www.welectron.com/Messverstaerker

sowie ein Standard Automotiv Digitalmultimeter:
https://www.welectron.com/Brymen-BM319s-Multimeter

und speziell in der yt gemeinde beliebte
Ebay-Artikel Nr. 253967860656

mit DC-Bereich

Habedere

Autor: olaf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Was ich noch gerne hätte, sind diese Clipse, mit denen man durch
> Aufclippen auf die Zündkabel die Zündspannung messen kann. Aber da weiß
> ich das Messprinzip nicht.

Das sind im Prinzip nur Kondensatoren und das ganze ein kapazitiver
Spannungsteiler.
Du koenntest im Prinzip ein Zuendkabel durch ein Kupferrohr fuehren.
Dann
ist das Zundkabel ein Anschluss eines Kondensator und das Kupferrohr ist
der zweite Anschluss. Wenn du dann das Kupferrohr mit einem Kondensator
nach Masse verbindest so hast du einen Spannungsteiler der sowohl die
Hochspannung runterteilt, wie auch den Abgriff schafft. Ausserdem hab
ich mir noch aus sicherheitsgruenden paralle zu dem unteren Kondensator
noch eine Transildiode geschaltet damit man sich bei Fehlern nicht den
Oszieingang zerstoert.

Weil es natuerlich etwas doof ist dasZuendkabel durch ein Kupferrohr zu
fummeln kann man das einfach laengs in zwei Haelften saegen und diese
beiden Haelften wieder mit etwas draht an einer Seite zusammenloeten.
Und das kann man sich dann noch in eine Waescheklammer einkleben.
So hab ich mir meine Klemme gebaut und es funktioniert.
Denn Wert des unteren Kondensatores weiss ich jetzt leider nicht und
kann auch schlecht nachkucken. Haengt auch etwas vom Aufbau ab. Ich
wuerde mal 100pF probieren.

Olaf

Autor: Stefan L. (stefan_l134)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Georg schrieb:
> Und selbst wenn - mit einer Strommesszange für Netzfrequenzen (50 Hz)
> sind die eh nicht sichtbar zu machen.

Also die Billig-Stromzange über die wir hier reden (Hantek CC-65) hat
eine Grenzfrequenz von 20 kHz. Lass es in der Realität mal die Hälfte
sein, ist für vieles immer noch ausreichend.

Autor: Andrew T. (marsufant)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Ich, der Bastler schrieb:
> Was ich noch gerne hätte, sind diese Clipse, mit denen man durch
> Aufclippen auf die Zündkabel die Zündspannung messen kann. Aber da weiß
> ich das Messprinzip nicht.

DAs ist wie oben schon beschreiben eine Klammer die kapazitiv die
Spannung auswertet.

Da Du ja oben schreibst das gern verstehen möchtest, versuche ich mal
ein Erklärung:
Spannungsteiler aus Widerständen kennst Du sicher.
Das Prinzip funktioniert mit zwei Kondensatoren ähnlich,
und wen Du Dir mal das ansiehst:

https://de.wikipedia.org/wiki/Kapazitiver_Spannungsteiler

wird klar das sobald man den an Masse (Kl. 31) angeschlossenen
Kondensator belastet die elektrische Ladung dort entnommen wird - d.h.
mit einfachen Worten so etwas funktioniert mit Impulsen sehr gut (für
niedrige Frequenzen benötigt man dann aufwendigere Verstärker, aber das
ist glücklicherweise im Kfz. noch frequent genug damit die Schaltung
einfach bleibt).

Tip: Wenn Du mal in ebay & Kleinanzeigen nach gebrauchten Bosch oder
Delco Werkstatt-Testern schaust, kriegst Du die Meßzange sehr günstig
(t.w. mit Auswertung) -- die Genauigkeit der Geräte liegt bei ca. +/-
10%.
Und das reicht oft für eine Diagnose am Kfz.

Autor: Thomas W. (goaty)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auch Kabel und Sicherungen kann man als shunt missbrauchen,
Hab ich schon bei Fehlersuche benutzt.
Multimeter mit Loggingfunktion im mV Bereich im Motorraum über Nacht an
einer Sicherung (je ein Kabel vor und nach der Sicherung) um sporadisch
aufwachendes Steuergerät zu finden.
(Audi A3 8L)

Autor: Mawin-Sympathisant (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Ich, der Bastler schrieb:
> Vor eine Zündspule kann man kein Shunt setzen weil das die Zündenergie
> und damit dann in Folge auch die Verbrennung, Lambdaregelung, etc.
> verändert.

Wie fuhr ich dann (einfach nur aus Neugier) mit 10mOhm davor, je 1mOhm
pro Kerze danach+Oszi auf dem Beifahrsitz 140 mit einem Polo?
Nullpunktenergie und Esoteriker-Mobile?

Die Zuleitung und Klemmstellen haben schon mehr Widerstand als 10mOhm
(und das undefiniert im Gegensatz zum Shunt).

Längs davor ein 1M-Widerstand und je eine Blaue LED nach GND und V+
reichten auch als Schutz für mein billiges China-USB-Oszi.

(Die ~1M Widerstände bestanden aus je 20 Stk. 47k Widerständen um
Überschläge zu vermeiden.)

Ausserdem kannst du jedes Kabel einfach als Shunt nehmen, vorn und
hinten mit einer Nadel anpieksen und Oszi dran. ggf. mit LM358+9V Block
verstärken.
Verstärkungen von 1000 und mehr sind für Wald-und-Wiesen-OPs noch
Frühsport, vorallem für was so langsames wie
RPM_max*Zylinder*n_Zündungen/Takt.

Der absolute Wert des Stroms auf Dezi oder Milli genau interessiert in
den meisten Fällen sowieso nicht und ist mit einfachen mitteln auch gar
nicht zu erfassen.

Die Stromzange machts oft leichter, aber ohne geht auch problemlos.

Autor: Mawin-Sympathisant (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
olaf schrieb:
>> Was ich noch gerne hätte, sind diese Clipse, mit denen man durch
>> Aufclippen auf die Zündkabel die Zündspannung messen kann. Aber da weiß
>> ich das Messprinzip nicht.
>
> Das sind im Prinzip nur Kondensatoren und das ganze ein kapazitiver
> Spannungsteiler.
> Du koenntest im Prinzip ein Zuendkabel durch ein Kupferrohr fuehren.
> ...
> ...

Oder noch einfacher: 10cm Klingeldraht um das zu messende Kabel wickeln
und einen ausreichend grossen Schutzwiderstand zwischen das Kabel und
Messgerät.

1M-10M sind in dem Bereich sinnvolle Werte zum Ausprobieren, kleiner
würde ich den Widerstand nur machen, wenn ich mir das durchdacht habe
und der Messaufbau keinen Schaden nimmt. Die 1M packe ich fast schon
Grundsätzlich bei sowas davor. Ohne gross drüber nachzudenken. Kleiner
machen geht ja ganz fix durch 2ten, 3ten, ... parallel dazu.

Autor: Petra (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ist im professionellen Bereich:
http://www.pemuk.com/

Die gibt es mit unterschiedlichsten Durchmessern und Spulenlängen und
Strombereichen. In der Entwicklung von E- Antrieben ist es auch oft sehr
eng. Da haben sich die Messgeräte sehr bewährt.
Ist bei PEM meist um einiges günstiger als bei Conrad & Co.

Autor: Arno K. (Firma: advanced microsystems) (radiosonde)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Harald W. schrieb:

>
> Warum nicht?
>
>> Die Induktionsspannungen sind zum Teil auch nicht ohne.
>> Das würde das Oszi dann beschädigen.
>
> Ja, deshalb würde ich im Automobilbereich möglichst auch keine
> netzbetriebenen Oszis verwenden wollen, sondern eher batterie-
> betriebene, potentialfreie.

alter, wie realitätsfern kann man sein?
In einem Motorraum voller Schmutz zieht man nicht einfach mal so ein
Kabel ab um einen Shunt einzubauen.....so unrealistisch.

: Bearbeitet durch User
Autor: Udo S. (urschmitt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Arno K. schrieb:
> alter, wie realitätsfern kann man sein?
> In einem Motorraum voller Schmutz zieht man nicht einfach mal so ein
> Kabel ab um einen Shunt einzubauen

Das Problem ist ein anderes. In heutigen Autos sind ein Haufen
unterschiedlicher spritzwassergeschützte Stecker verbaut. Wenn man auch
noch unterschiedliche Autos hat bräuchte man ganz schnell mehrere
Dutzend Adapter um da Shunts reinfriemeln zu können.
Die Zeiten wo alles mit 6,3mm Stecker oder mit Schrauben und Ringösen
verklemmt war sind (leider/Zum Glück) seit 40+ Jahren vorbei.

Autor: bianchifan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich, der Bastler schrieb:
> Ich will aber eine einfache Messzange bis 50 Ampere, Wechsel- und
> Gleichstrom. Genauigkeit ist nicht so wild.
Das sollte mit der Hantekzange cc-65 prima klappen.
Fürs Auto gibt es allerdings noch die CC-650, die kann auch Ströme >
100A!
Aber Achtung, die Zangen gibt es sowohl mit BananenSteckern fürs
Multimeter als auch mit BNC fürs Oszi.

> Oder noch besser, kennt jemand einen Typ Hobby-Multimeter mit
> Strommesszange AC/DC der auch einen Spannungsausgang für die Messung mit
> dem Oszi hat?
In zwei russischen Foren wurde vom UT210E geschwärmt, in dem
entsprechenden Endloswurm im eevblog Forum hat auch jemand seine
Erfahrungen mitgeteilt.
Allerdings musst Du da basteln und ne Ausgangsstufe samt Buchse
nachrüsten.

Autor: bianchifan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
forgotten...

UT203 With Oscilloscope Output
https://www.instructables.com/id/UT203-with-oscilloscope-output/

Autor: P. W. (deneriel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Kabelclipse für die Zündspannung kannst du dir wahrscheinlich am
einfachsten bei einem alten Motortester abgreifen.

Zu meinem (Ford) WDS aus den 90ern gehört so ein Satz dazu.
Neben den Herstellerspezifischen Funktionen ist da drin auch noch ein
1MHz Scope mit Vorbereitung für diverse PKW-spezifische Signalformen
sowie ein Multimeter incl. Frequenzmessung und wenn man den Sensor hat
auch Über und Unterdruck.
Die Messfunktionen sind nicht Hersteller- oder modellspezifisch und
können universell genutzt werden, auch ohne vorher eine OBD-Sitzung mit
einem Fahrzeug aufzumachen.
Was fehlt ist halt ein Strommessbereich, das könnte man aber mit der
Spannungsmessung und deiner weiter oben gesuchten Zange vermutlich auch
kompensieren.
Das ist doch in etwa das, was du suchst, oder?

Klar, das gibts in modern auch von Bosch, Gutmann und Weiteren, aber neu
will man sowas nicht bezahlen.


Ich hab für meins incl. Dockingstation und den meisten Kabeln vor ein
paar Jahren 200€ bezahlt und nur ein neues Akkupack (NiMH)
konfektionieren müssen. Die Dockingstation braucht man auch nur um
Programmupdates einzuspielen die es seit 2010 eh nicht mehr gibt.


Das ist alte Laptop-Technik in einem Tragbaren Gehäusen mit einem
Pentium 1 Prozessor und sagenhaften 200MHz. Ein passives SVGA Display
(800x600 Pixel) steckt auch drin, aber schon mit Touch! (Natürlich
resistiv)
Also streng genommen ein Urahn der heutigen Tablets.
Auf der Büchse bootet beim Start erstmal ein Windows 98. Aber solange
die keine Netzwerkverbindung hat, ist das auch kein Problem.

Wie lange das Teil noch leben wird? Keine Ahnung.

Autor: Ich, der Bastler (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Mawin-Sympathisant,

wenn der Widerstand einer Spule die mit einer gepulsten Gleichspannung
angesteuert wird steigt, dann vermindert sich der Stromfluß durch die
Spule.
Sinkt der Stromfluß durch die Spule, dann wird das Magnetfeld schwächer.
Im Eisenkern der Spule kann sich während der bestromten Zeit, die durch
die Schließzeit bestimmt wird, weniger Energie speichern, die beim
Abschalten (Zünden) durch die Selbstinduktion dann den Funken erzeuhgt.

Ich weiß nicht wie alt Dein Polo war, aber bei einem Euro 4 und höher
wird man die Erweiterung durch eine Meßschaltung wie Deine schon als
Fehler im einem Steuergerät finden. Auch wenn es nicht direkt eine
Zündspule als Fehler meldet. In der Lambda-Regelung wird man da schon
Verzögerungen / Ungereimtheiten der Werte zwischen der VorKATLambdaSonde
und der NachKATLambdaSonde sehen, wenn man noch die Einspritzmengen und
Korrekturwerte dazu nimmt.

Es werden wahrscheinlich keine gespeicherten Fehler auftreten, die man
in der Werkstatt aus einem Steuergerät auslesen kann.

Eine AU sollte mit Deiner angeschlossenen Meßeinrichtung aber schon
schwerer zu bestehen sein.

So, nun zu den anderen die mich hier so nett mit Tipps versorgen:
Die Sache mit den Clipsen für die Zündkabel habe ich nun so einigermaßen
verstanden.
Allerdings fehlt mir da im Moment jede Phantasie wie groß der
Kondensator zwischen Masse (Kl. 31) und dem Kupferrohr, durch das das
Zündkabel gehen soll zu sein hat.
Ich nehme da lieber den Tipp mit dem gebrauchten Tester und der
Kleinanzeigenbucht.

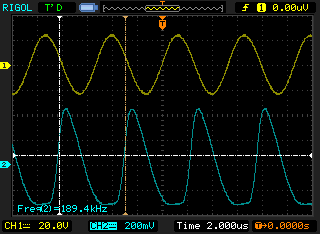

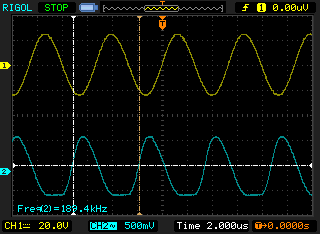

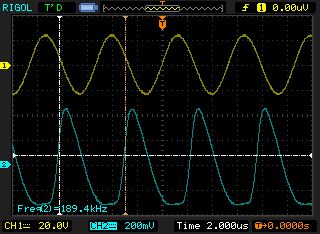

Im Anhang mal zweit Bilder aus einem Rigol DS1052 E mit der Hantek CC-65
Stromzange.
Die Stromzange war heute bei mir in der Post und ein Kunde hat mir mit
dem Oszi ausgeholfen.

Die Wellenform ist an einem ZVS 12V Induktionsheizerspielzeug aus eBay
an der Spule ohne Last bei 12 Volt Einspeisung aufgezeichnet.

Kanal 1 ist die Spannugn parallel zur Spule gemessen mit 10:1 Teiler an
der Prüfspitze und Kanal 2 ist der Ausgang der Stromzange mit 1:1
Einstellung.

Die Dateinamen entsprechen der Einstellung der Hantek Stromzange.
Leider macht das Oszi nur BMP Dateien. Entschuldigung dafür.

Jochen

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
