Schaltplan Überprüfung

T. K. Gast 27.10.2019 09:02 #6016731

Lesenswert?

•

Guten Morgen zusammen,

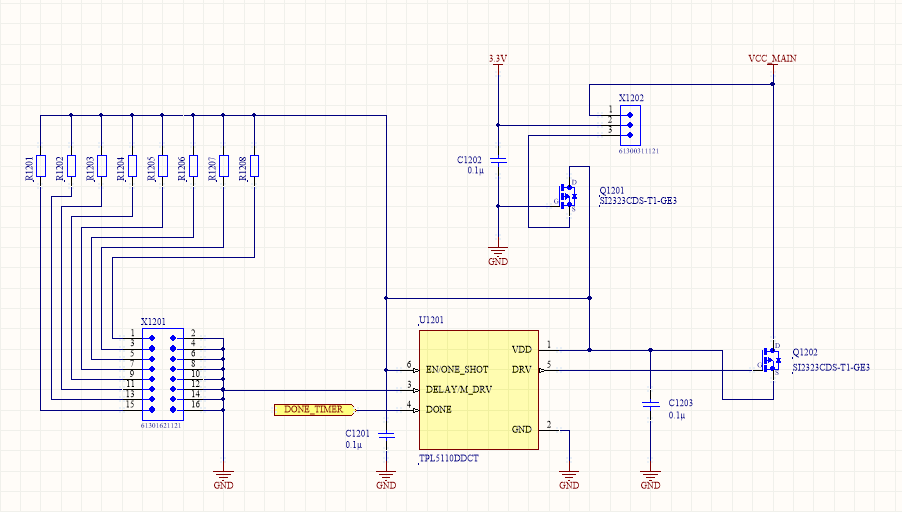

ich möchte für ein Projekt, wo ich ein Akku einsetzen möchte, einen
TPL5110 verwenden. Das Zeitintervall möchte ich über einen Jumper(X1201)
und 8 Widerstände einstellen. Der Jumper X1202 sorgt dafür, dass ich den
Timer abschalten kann. Dann würde die Spannung für die Schaltung direkt
vom Schaltreglerausgang kommen. Also einfach Timer On-OFF. Wäre die
Schaltung so in Ordnung?

MfG

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

minifloat Gast 27.10.2019 09:12 #6016740

Lesenswert?

•

▲
▼

Delay/M-Drv ist direkt an Masse angeschlossen,
stimmt das so?
mfg mf

Antwort Zitieren Bearbeiten Löschen Beitrag melden

minifloat Gast 27.10.2019 09:14 #6016741

Lesenswert?

•

▲
▼

PS Bzw. Enable/One-Shot direkt an VDD.
Ohne das IC zu kennen, die Schalter da sehen sinnlos aus.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Wolfgang Gast 27.10.2019 09:38 #6016756

Lesenswert?

•

▲
▼

minifloat schrieb:
> Delay/M-Drv ist direkt an Masse angeschlossen,
> stimmt das so?

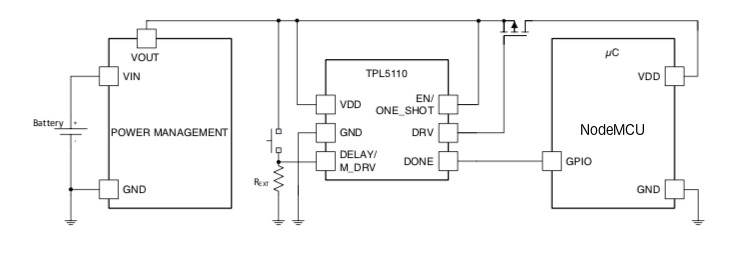

Das Datenblatt und die darin gezeigten Anwendungsschaltungen deuten eher
auf ein klares NEIN hin.
https://www.ti.com/lit/ds/symlink/tpl5110.pdf

Antwort Zitieren Bearbeiten Löschen Beitrag melden

T. K. Gast 27.10.2019 09:40 #6016760

Lesenswert?

•

▲
▼

minifloat schrieb:
> Delay/M-Drv ist direkt an Masse angeschlossen,
> stimmt das so?
> mfg mf

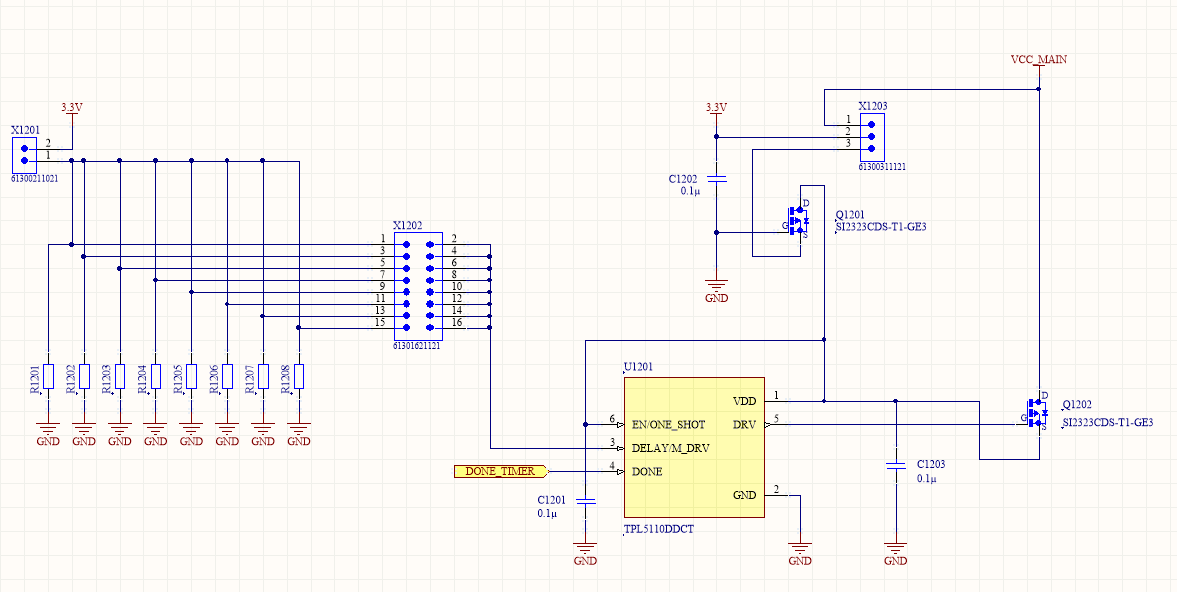

Gut, dass du das gesehen hast. Ne es stimmt nicht. Am Delay Pin muss ein
Messstrom eingelesen werden. Ich habe es umgeändert und sieht wie im
Anhang aus.

MfG

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

g457 Gast 27.10.2019 10:12 #6016802

Lesenswert?

•

▲
▼

> Wäre die Schaltung so in Ordnung?

Nein, natürlich nicht.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
