Forum: Platinen KiCAD: Auf andere Schaltplanseite verschieben ohne Neu-Annotation


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Walter T. (nicolas)


Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

ich habe einen großen Schaltplan und eine (fast) geroutete Leiterplatte.
Ich würde den Schaltplan jetzt gerne doch in mehrere druckbare Seiten
aufteilen, ohne alles neu routen zu müssen.

Die Teilschaltungen sind schon entsprechend getrennt und nur durch
globale Labels (Power) und Steckverbinder-Pärchen miteinander verbunden.

Was ich probiert habe: Den Schaltplan zweimal speichern und jeweils
einzeln in der Standalone-Version von EESchema geöffnet und den Teil,
der nicht zu der jeweiligen Schaltplanseite gehört, gelöscht.

Dann in dem Schaltplan, der "Master" bleiben soll, den anderen
Schaltplan als "Hierarchical Sheet" eingefügt.

Ergebnis: Im anderen "Sheet" sind alle Annotationen verschwunden.


Kennt jemand den Workflow, wie man das richtig macht?

von Bernd W. (berndwiebus) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Hallo Walter.

Walter T. schrieb:

> Ergebnis: Im anderen "Sheet" sind alle Annotationen verschwunden.
>
>
> Kennt jemand den Workflow, wie man das richtig macht?

Da ich das noch nicht unter dem Gesichtspunkt angefasst habe, bin ich
damit momentan überfragt.

Jedenfalls würde ich das Handling der Subschaltpläne anders angehen.
Siehe hier:
https://www.mikrocontroller.net/wikifiles/7/79/HierarchischeSchaltplaeneAlsBausteineInKicad_RevC_23Dec2013.pdf

Allerdings musst Du das ganze Rückwärz denken......

In den damaligen KiCad Versionen verhielt sich die Annotation so, wie
ich es intuitiev erwartet habe....das heisst, Probleme gab es nur beim
mehrfachen Referenzieren auf den gleichen Unterschaltplan, was aber auch
zu erwarten ist, aus logischen Gründen.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.dl0dg.de

von Walter T. (nicolas)


Bewertung
0 lesenswert
nicht lesenswert
Bernd W. schrieb:
> Siehe hier:

Danke für Deinen Notizen. Der Teil "Schaltplan-Blöcke neu zuordnen", den
Du darin beschrieben hast, geht ja jetzt (zum Glück) deutlich einfacher
über Copy-Paste.

Bernd W. schrieb:
> Jedenfalls würde ich das Handling der Subschaltpläne anders angehen.

Ich verstehe den Sinn dahinter und finde die Idee, Funktionseinheiten
einzeln zu entwerfen und einfach kopieren zu können auch grundsätzlich™
gut.

Hier sah es allerdings so aus, daß ich am Anfang des Schaltplans noch
nicht genau wußte, welche Funktionseinheiten zusammengehören und welche
getrennt sind, deswegen war es an der Stelle sinnvoller, mit dem
berühmten "großen leeren Blatt" anzufangen.

Bernd W. schrieb:
> Da ich das noch nicht unter dem Gesichtspunkt angefasst habe, bin ich
> damit momentan überfragt.

Naja, wenn es keine Möglichkeit gibt, ist das auch kein Weltuntergang.
Dann mache ich das wie unsere Vorväter und füge die Rahmen für die
Unterseiten einfach als Symbole hinzu und schneide die Seiten dann im
PDF zurecht.

: Bearbeitet durch User
von Walter T. (nicolas)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Daß das mit dem nachträglichen Aufteilen der Schaltplanseiten in der
Bildbearbeitung keine gute Idee sein würde, war schon im Vornhinein
klar. Erst im Nachheraus zeigt sich: Es funktioniert gar nicht
vernünftig. Zwei verschiedene Versionen von CorelDraw (X4 und X6) haben
mit den von KiCAD erzeugten PDF- und Postscript-Dateien ihre Probleme
und stürzen beim Bearbeiten der Vektorgrafiken sofort ab. Der DXF-Export
ist unhübsch.

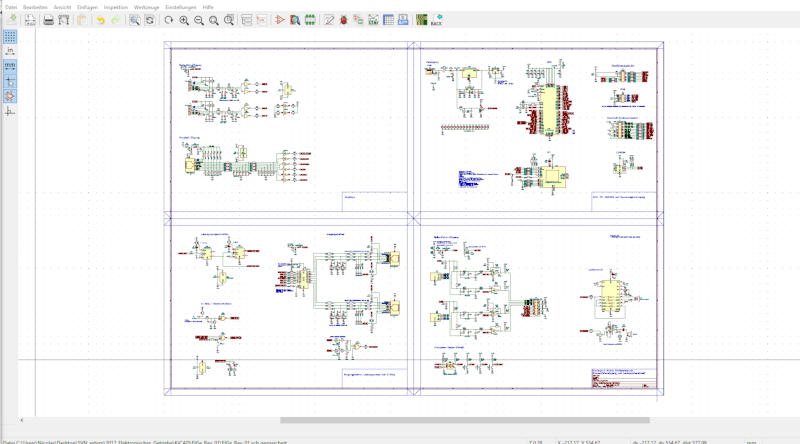

Das Bild zeigt noch einmal den Anwendungfall: Der Schaltplan ist auf
einer A1-Seite und soll auf drei A3-Seiten, um druckbar zu sein.

Also benötige ich wohl doch eine KiCAD-interne Möglichkeit, einen
Schaltplan zu einem existierenden PCB auf mehrere Seiten aufzuteilen.

Gibt es irgendwo eine Übersicht, nach welchen Regeln die Annotationen
zerstört werden? Gibt es eine Möglichkeit, die Annotationen wieder
herzustellen? Die ID des Bauteils wird sich beim Bearbeiten auf
Dateiebene ja nicht ändern können.

: Bearbeitet durch User
von Bauform B. (bauformb)


Bewertung
0 lesenswert
nicht lesenswert
Walter T. schrieb:
> Das Bild zeigt noch einmal den Anwendungfall: Der Schaltplan ist auf
> einer A1-Seite und soll auf drei A3-Seiten, um druckbar zu sein.

Ganz genau so entstehen meine Schaltpläne. Wenn/sobald sie in dem
Zustand wie in deinem Bild sind, drucke ich (z.B.) 4 verschiedene
Ausschnitte. Damit das einfacher geht, lasse ich ein paar Millimeter
Luft zwischen den Zeichnungsrahmen. Die einzelnen PDFs baue ich dann mit
pdfunite zu einem zusammen.

OK, ich hab' Eagle, aber das sollte in KiCad doch auch funktionieren?

von Bernd W. (berndwiebus) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Hallo Walter.

Schnellschuss aus der Mittagspause:

Walter T. schrieb:

> Erst im Nachheraus zeigt sich: Es funktioniert gar nicht
> vernünftig. Zwei verschiedene Versionen von CorelDraw (X4 und X6) haben
> mit den von KiCAD erzeugten PDF- und Postscript-Dateien ihre Probleme
> und stürzen beim Bearbeiten der Vektorgrafiken sofort ab. Der DXF-Export
> ist unhübsch.

Das Leib- und Magengrafikformat von KiCad ist eigentlich SVG. Damit
sollte es eigentlich gehen. Wenn SVG auch Probleme macht, Inkscape
verwenden und beim Öffnen die Fehlermeldung(en) beachten....

> Gibt es eine Möglichkeit, die Annotationen wieder
> herzustellen?

Die Autoannotation funktionierte immer sehr gut.....allerdings Dein
spezieller Fall mit schon existierendem PCB (also quasi rückwärts) habe
ich in der Form nie probiert.

> Die ID des Bauteils wird sich beim Bearbeiten auf
> Dateiebene ja nicht ändern können.

Hast Du Dir die Schaltplan und Board Files mal spasseshalber mit einem
Text Editor angesehen? Das könnte zum Verständnis sinnvoll sein.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic.
http://www.dl0dg.de

von Walter T. (nicolas)


Bewertung
0 lesenswert
nicht lesenswert
Bernd W. schrieb:
> Hast Du Dir die Schaltplan und Board Files mal spasseshalber mit einem
> Text Editor angesehen? Das könnte zum Verständnis sinnvoll sein.

Klar habe ich das. Man sieht ja ziemlich schnell, dass die Bauteile im
Schaltplan eine UID haben, im Leiterplattenformat aber über ihren
Bauteilenamen hinterlegt sind. Wenn ich einen exisitierenden Schaltplan
als Sub-Schaltplan einfüge, ändert sich die *.sch-Datei erst einmal
nicht, sagt mir das Versionsverwaltungssystem. Aber trotzdem werden sie
mit Fragezeichen-Annotation in EESchem angezeigt. Also ist da noch
irgendein Zwischen-Layer oder eine Art Name Mangling oder so. Ansonsten
wäre mein Versuch gewesen, per Script einfach wie ursprüngliche
Annotation in der Textdatei wieder zu überschreiben.

von Walter T. (nicolas)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe einen ziemlich banalen Workaround gefunden.

Ich mache den Rahmen einfach so groß wie meine spätere Wunschgröße der
Einzelseite, d.h. der echte Schaltplan ragt über die Seite hinaus. Jeder
Einzelschaltplan bekommt eine Passermarke. Der Schaltplan wird viermal
passend zum Hintergrund verschoben und viermal das PDF exportiert und
direkt umbenannt. Anschließend alle in ein Dokument zusammengefasst.

Die Datei ist damit zwar viermal so groß, wie sie sein müßte, weil der
PDF-Export beim Zuschneiden nur die Boundingbox verkleinert, der Inhalt
außerhalb der Seite aber erhalten bleibt, d.h. jede Schaltplanseite
enthält den Komplettschaltplan. Aber in Anbetracht riesiger Bilder mit
wenig Inhalt, die sowieso auf der Festplatte herumschlummern, ist dieses
Aufblähen verkraftbar.

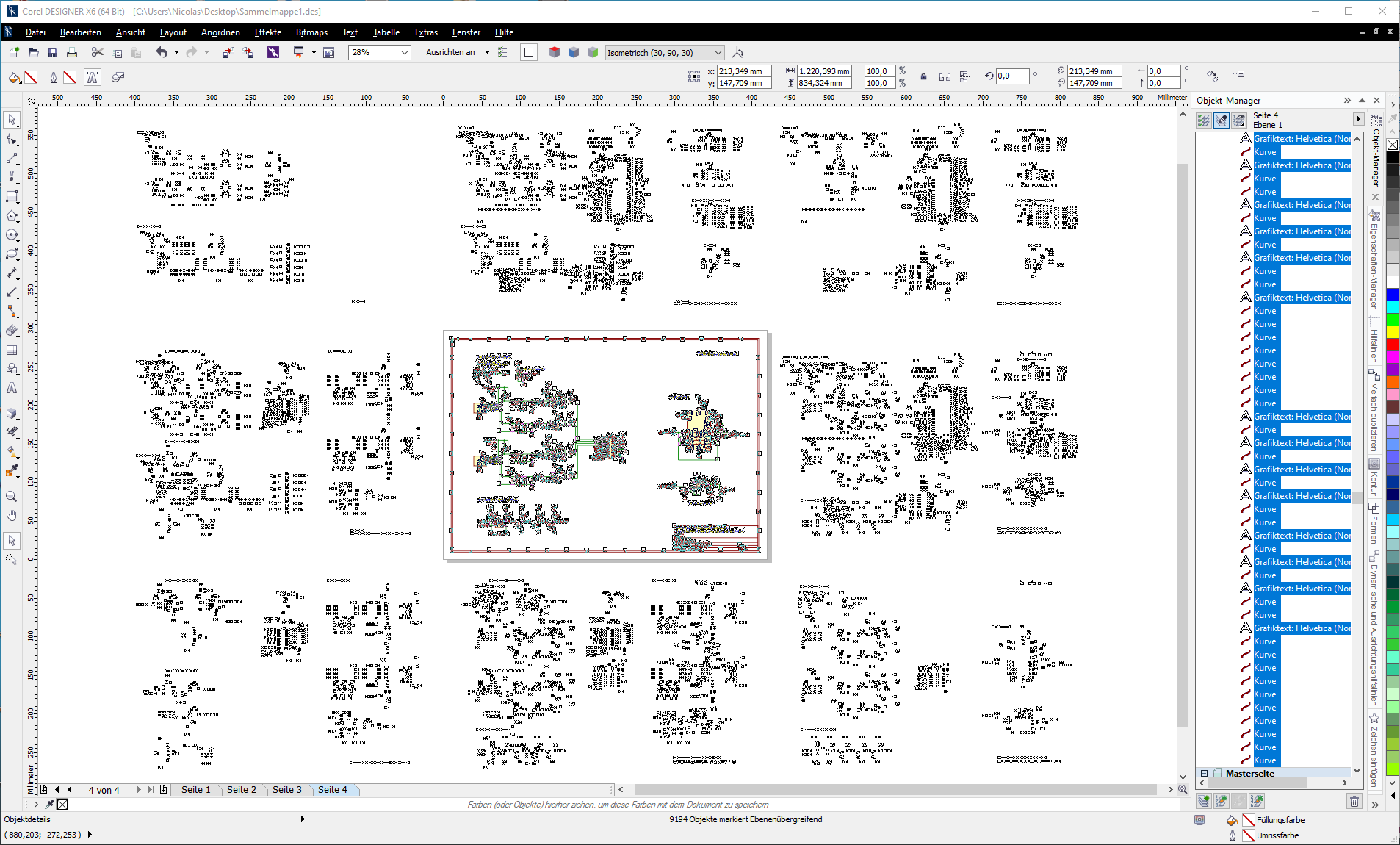

In CorelDraw kann man das schön sehen, daß die herausgeschnittenen
Komponenten noch da, und nur unsichtbar sind (siehe Screenshot 2).

Speichert man das Dokument im Adobe Acrobat als "PDF mit reduzierter
Größe", wird so ziemlich genau dieser Overhead auch wieder entfernt,
d.h. das vierseitige Dokument hat fast genau die gleiche Dateigröße wie
die vier Einzeldateien. Leider ist das Dokument dann völlig verkrüppelt.
Der KiCAD-PDF-Export scheint wirklich nicht so dolle zu sein.

: Bearbeitet durch User
von Bernd W. (berndwiebus) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Hallo Walter.

Walter T. schrieb:

> Die Datei ist damit zwar viermal so groß, wie sie sein müßte, weil der
> PDF-Export beim Zuschneiden nur die Boundingbox verkleinert, der Inhalt
> außerhalb der Seite aber erhalten bleibt, d.h. jede Schaltplanseite
> enthält den Komplettschaltplan. Aber in Anbetracht riesiger Bilder mit
> wenig Inhalt, die sowieso auf der Festplatte herumschlummern, ist dieses
> Aufblähen verkraftbar.

Wenn Du vorhast, die Dateien noch zu bearbeiten, hättest Du unbedingt
das SVG Format probieren sollen. Das ist dafür gedacht.

Nach den Änderungen kannst Du das SVG dann in PDF exportieren. PDF ist
etwas unglücklich für nachträgliche Bearbeitungen.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.dl0dg.de

von Mampf F. (mampf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Walter T. schrieb:
> Hier sah es allerdings so aus, daß ich am Anfang des Schaltplans noch
> nicht genau wußte, welche Funktionseinheiten zusammengehören und welche
> getrennt sind, deswegen war es an der Stelle sinnvoller, mit dem
> berühmten "großen leeren Blatt" anzufangen.

Intuitiv würde ich die eine Schaltplanseite kopieren, einen
hierarchischen Schaltplan mit beiden Kopien des Schaltplan anlegen und
aus beiden Schaltplanseiten das rauslöschen, was dort nicht
hineingehört.

Ich weiß aber nicht, ob es einfacher geht.
