Arduino Serial Plotter

Alexander R. (alex12) OP 16.12.2019 09:47 #6075032

Hallo Community,

hab heute mal ein bisschen mit dem Serial Plotter gespielt um mir
Messergebnisse auszugeben.

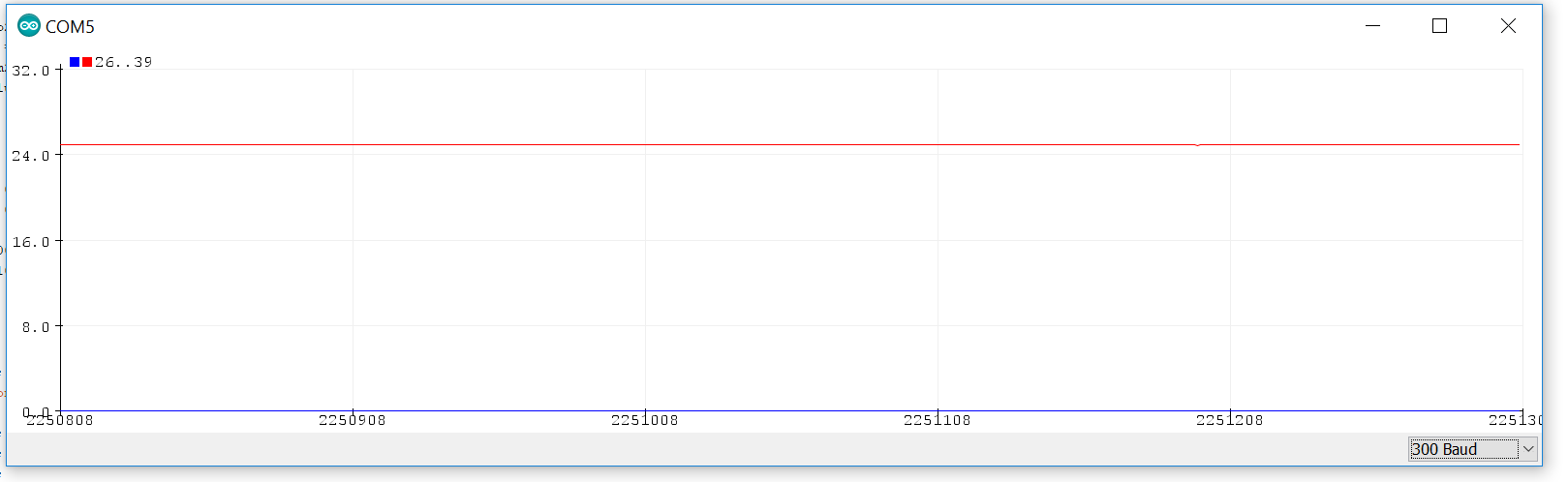

Aktuell will ich wie auf dem Bild zu sehen eine Temperatur und das
dazugehörige PWM-Signal (0/1) ausgeben lassen, das funktioniert auch
soweit.
Nur mein Problem ist, ich müsste noch die x-Achse skalieren damit ich
ein schönes PWM-Signal bekomme. Aktuell ist es kaum erkennbar.

Weiß jemand wie man hier die x-Achse skalieren kann?

Ich verwende aktuell folgenden Code.

Serial.println(pwm_state1);
Serial.print(",");
Serial.println(x_temp1);

Gruß

Alex

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

Einer K. Gast 16.12.2019 10:02 #6075054

Leider nein.
Bisher gibts da nichts.

Aber der Plotter liegt im Quellcode vor, du könntest ihn also
modifizieren.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Jens M. (schuchkleisser) 16.12.2019 11:19 #6075123

Wie wärs damit, den Wert der PWM einfach mit einem Faktor zu
multiplizieren, z.B. 10?

Antwort Zitieren Bearbeiten Löschen Melden Danke

Wolfgang Gast 16.12.2019 11:26 #6075129

Jens M. schrieb:
> Wie wärs damit, den Wert der PWM einfach mit einem Faktor zu
> multiplizieren, z.B. 10?

Hast du schon mal überlegt, wo die x-Achse liegt?
In diesem Fall dürfte die identisch mit der Zeit-Achse sein.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Jens M. (schuchkleisser) 16.12.2019 11:48 #6075151

Das ist korrekt, aber das halte ich für einen Schreibfehler, denn die
x-Achse ist im Plotter fest die Zeit und mehrere übertragene Werte sind
mehrere Kurven im Diagramm.

Soweit ich sehe, kann man den PWM-Wert nicht sehen, weil zu klein, "er
kommt nicht hoch". Da hilft dann, vor der Übertragung die Zahlen im
Arduino zu multiplizieren.

Wenn man tatsächlich "hoch" die Temperatur und "quer" den PWM-Wert sehen
will, muss man die Daten in Excel ansehen oder den Arduinoplotter
überarbeiten.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Alexander R. (alex12) OP 16.12.2019 12:33 #6075209

Okey danke das mit dem Excel ist schonmal garkeine schlechte Idee.
Man bräuchte wie ihr schon geschrieben habt eine einheit für die
Zeitachse, aber da habe ich leider noch keine Möglichkeit gefunden.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Johannes S. Gast 16.12.2019 12:37 #6075218

hier ist auch noch passende Software zu finden:
http://www.serialcominstruments.com/index.php

Antwort Zitieren Bearbeiten Löschen Melden Danke
