Was ist das für ein Bauteil?

AC164 Gast #6126281
Guten Abend zusammen,

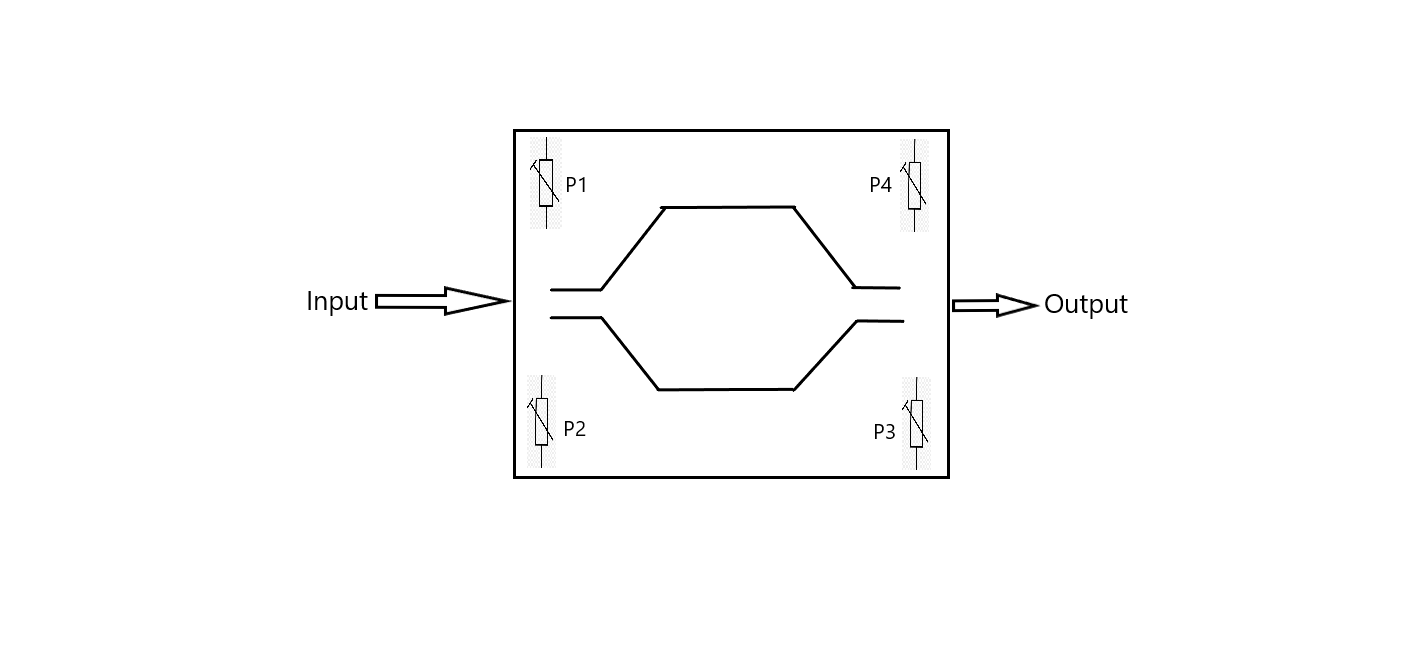

ich habe heute ein Symbol auf einem Schaltplan gesehen, welches ich
bisher noch nie gesehen habe (siehe Anhang).
Leider konnte ich nur kurz einen Blick darauf werfen und weiß deshalb
nur dass dieses Bauteil "verzögern" kann (über die Trimmer), ich denke
mal z.B bei einem Potentiometer bei Anstieg oder Abfall der Spannung.

Leider konnte ich in der schnelle kein Foto machen...ärgerlich, ich habe
gedacht die Informationen reichen zum suchen. Leider konnte ich weder in
meinem Tabellen-buch noch im Internet etwas auf die schnelle finden.

Ich hoffe ihr könnt mir weiterhelfen.

MFG
Peter
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Beitrag #6126773 wurde von einem Moderator gelöscht.
Beitrag #6126777 wurde von einem Moderator gelöscht.
Nobbi Gast #6127776
Ist kein übliches Symbol.

Wenn der Bereitsteller auf Anfrage nichts allgemeinverständlicheres
nachliefert, musst du es kaufen, oder davon ausgehen, dass der
nix besseres, als die Konkurrenz liefern kann.

Aber FÜR DICH hat er eindrucksvollere Bilder geliefert... ;-)
Antwort Zitieren Bearbeiten Löschen Melden Danke
AC164 Gast #6181696
Johannes O. schrieb:
> In welchem Zusammenhang hast du das gesehen? Um was gehts denn
> grob?

Hallo nochmal,

und zwar ist der Input ein Potentiometer. Der Schleifer hängt direkt an
diesem Bauteil. Aus alten Unterlagen soll dieses Bauteil den Anstieg und
Abfall verlangsamen (wenn man das Poti auslenkt), erhöht man den
Widerstandswert der 4 Trimmer.
Leider ist das Bauteil und die ganze Schaltung älter als ich (Plan von
1992) und deshalb gibt es weder eine Bauteilbezeichnung, Unterlagen
etc... nicht mal auf dem Bauteil selber steht was drauf, ich schätze mal
mit voller Absicht entfernt.
Habe schon alle möglichen Seiten durchgekämmt und nicht´s gefunden...
bin langsam wirklich frustriert.

Weitere Informationen habe ich leider nicht, tut mir leid.

Hoffe es kann mir endlich jemand weiterhelfen.

Gruß
Peter
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gerald B. #6181735
Vielleicht soll das eine Art Blackbox, wie z.B. ein einstellbares
Zeitrelais darstellen, wo man verschiedene Parameter einstellen kann.
Deiner Beschreibung nach, könnte das der Fall sein, wenn sich der
Hersteller nicht in die Karten gucken lassen will.
Wo du was von Verzögerung schriebst, dachte ich im ersten Augenblick an
einen Oberflächenwellenleiter als Verzögerungsleitung. Da wurden auf
Quarzscheiben Elektrodenpaare als Kammstrukturen aufgedampft. Und die
Laufzeit der mech. Schwingungen im Kristall ausgenutzt. Die sind aber
nicht einstellbar.
Antwort Zitieren Bearbeiten Löschen Melden Danke
