halbes Rastermaß?

Markus R. (marom) OP 04.02.2020 07:19 #6131521

Hallo,

ich wollte mich mit dem Design einer einfachen Platine
(Loch-/Streifenraster) als "Shield" zu einem LiLyGo TTGo-TCall
(https://github.com/Xinyuan-LilyGO/TTGO-T-Call) befassen, aber passt das
Raster der Pin's in Längsrichtung noch wunderbar zu den 2.54mm so fehlt

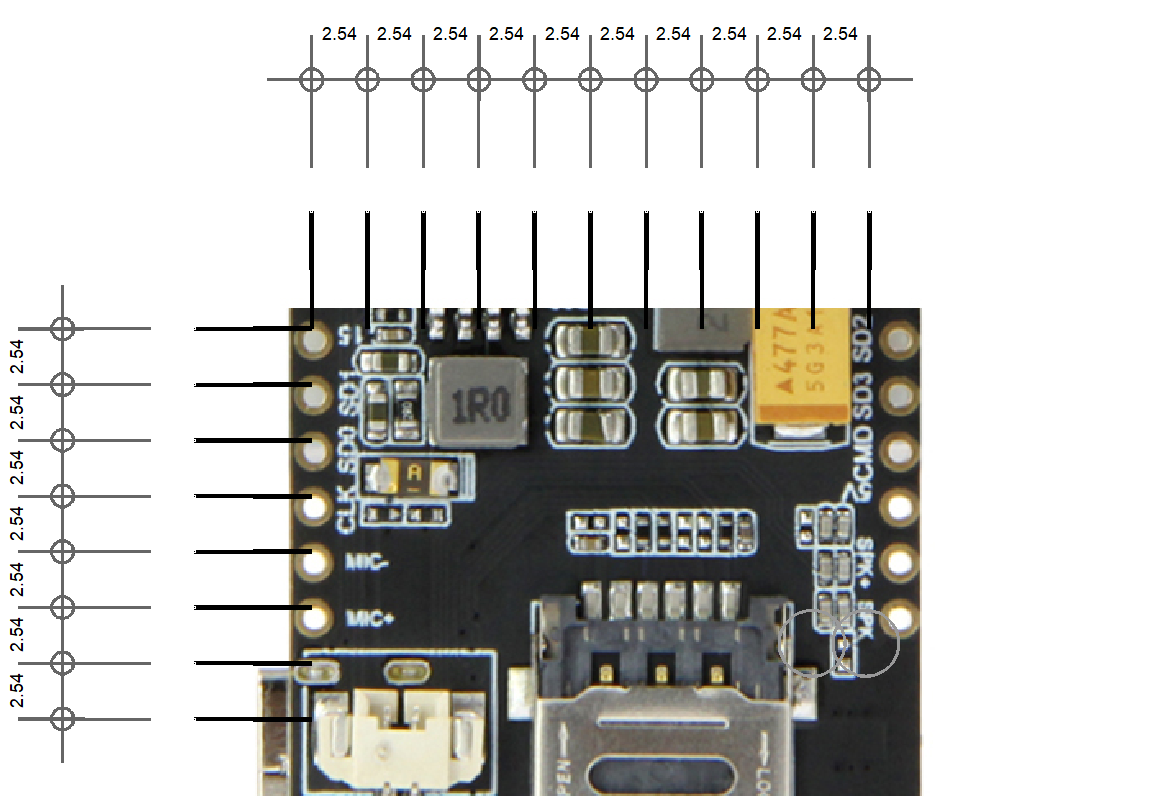

in der Breite ein halber Abstand (siehe Bild im Anhang).

Gibt es "flexible" oder justierbare Buchsenleisten, oder gibt es
Lochrasterplatinen mit unterschiedlichen Raster längs/breit? Oder bleibt
mir nur unsauberes Arbeiten mit Jumperkabeln bzw. das Ätzen einer
passenden Platine?



Bin gespannt, welche Ideen Ihr habet!

Viele Grüße,
Markus

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

Sebastian R. (sebastian_r569) 04.02.2020 07:32 #6131525

Justierbar? Mit einer kleinen Stellschraube?

Gewinkelte Stiftleisten für SMD könnten passen, die sind Z-förmig
gebogen.

ansonsten gewinkelte Stiftleisten mit dem kurzen Schenkel auf die Pads
legen und verlöten, das ist dann quasi stufenlos einstellbar

Antwort Zitieren Bearbeiten Löschen Melden Danke

Victor Varistor Gast 04.02.2020 07:34 #6131526

Markus R. schrieb:

> Gibt es "flexible" oder justierbare Buchsenleisten, oder gibt es
> Lochrasterplatinen mit unterschiedlichen Raster längs/breit?

Es gibt die Möglichkeit das du mit mehreren Lochrasterplatinen
arbeitest, wenn du beide Anschlussreihen nutzen willst. Oder eh mehrere
Bandkabel oder Kabelbüschel verwendest.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Markus R. (marom) OP 04.02.2020 08:07 #6131542

Wow, das nenne ich mal schnelle Reaktion!

Justierbar wäre vieleicht am besten mit flexibel zu betiteln gewesen.
Das wäre dann etwa Victor's Vorschlag.

Sebastians's Voraschlag wäre sowas?
https://www.reichelt.de/10pol-smd-stiftleiste-gewinkelt-rm-2-54-sl-1x10w-smd2-54-p51754.html

Das finde ich eine gute Idee und werde ich versuchen!

Viele Dank
Markus

Antwort Zitieren Bearbeiten Löschen Melden Danke

Sebastian R. (sebastian_r569) 04.02.2020 10:32 #6131670

Markus R. schrieb:
> Sebastians's Voraschlag wäre sowas?

Jep. Genau. Die sind auch nah genug am halben Rastermaß (0.4mm fehlen),
als dass das zusammen mit dem Spiel in den Löchern passen könnte.

Antwort Zitieren Bearbeiten Löschen Melden Danke
