LTSpice Ortskurve Cursor geht nicht unter Resoanzfrequenz

Hendrik A. OP #6183574
Liebes Forum,

ich habe in LTSpice einen Schwingkreis aufgebaut und habe mir die
Ortskurve der komplexen Impedanz Z(jw) ausgeben lassen. Leider bekomme
ich die Cursor nicht in den oberen Bereich der Ortskurve gesetzt um mir
dort die Werte der komplexen Impedanz anzeigen zu lassen. Der Cursor
"rutscht" quasi nicht über die Resonanzfrequenz rüber. Bitte beachtet

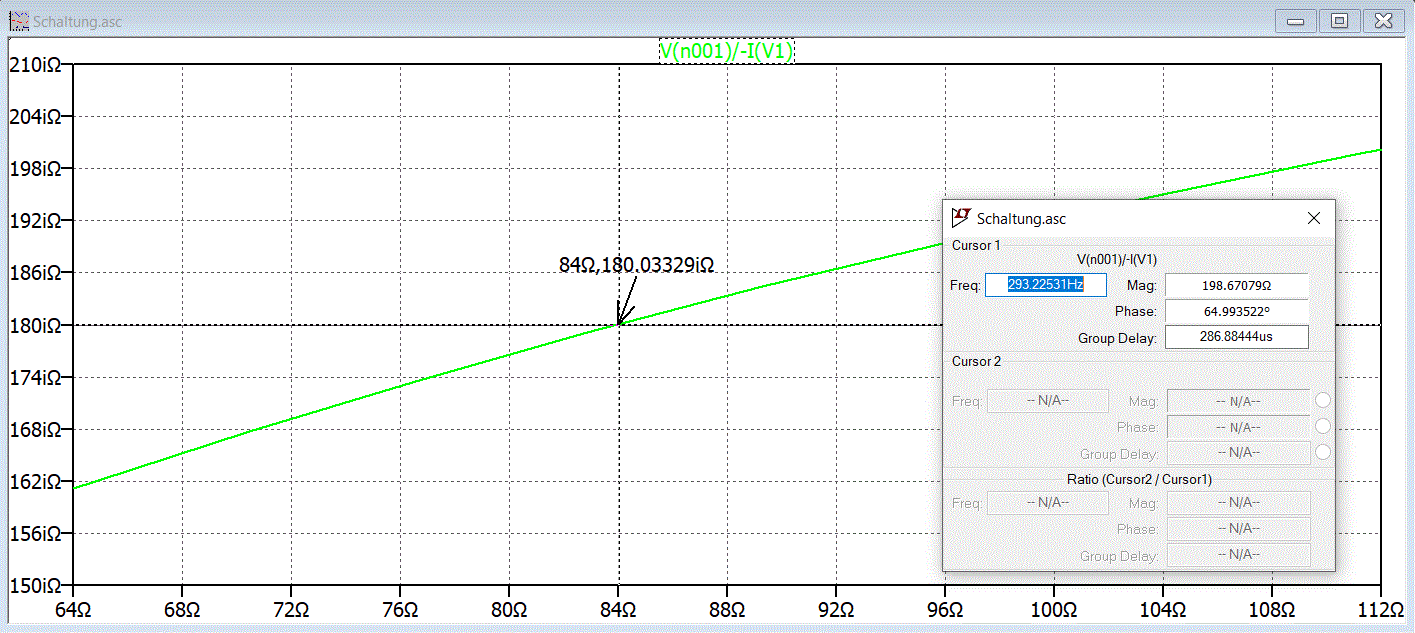

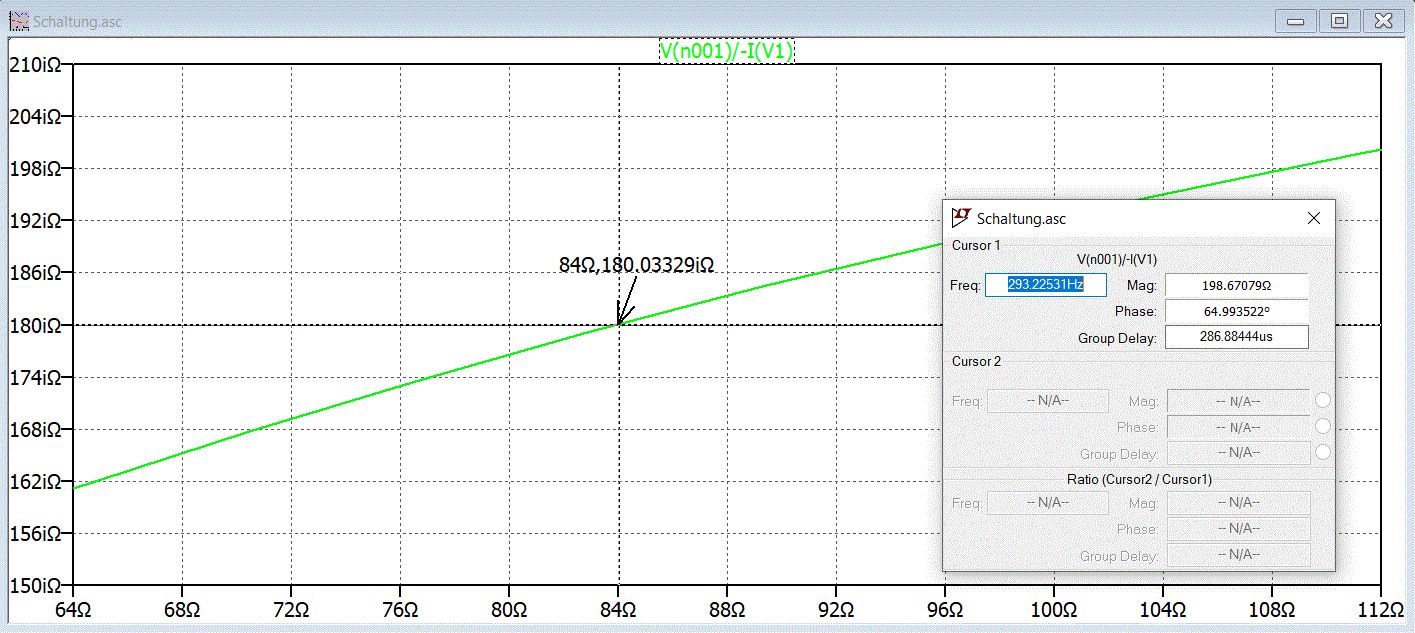

den angehängten Screenshot. Cursor 1 steht quasi direkt am rechten Bogen
auf der Resonanzfrequenz. Ich kann auch nicht Manuell eine Frequenz in
das Fenster eingeben, um gezielt den Cursor auf die Frequenz setzen zu
lassen.

Hat jemand eine Idee, wie man das Problem lösen kann?
Danke
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Josef Gast #6183665
Du kannst mit den Pfeil links/rechts Tasten die Frequenz ablaufen.

Je nach Frequenzbereich geht das aber ziemlich langsam.

Also am besten eine Kombination aus Maus und Tastatur.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Carlo Gast #6183743

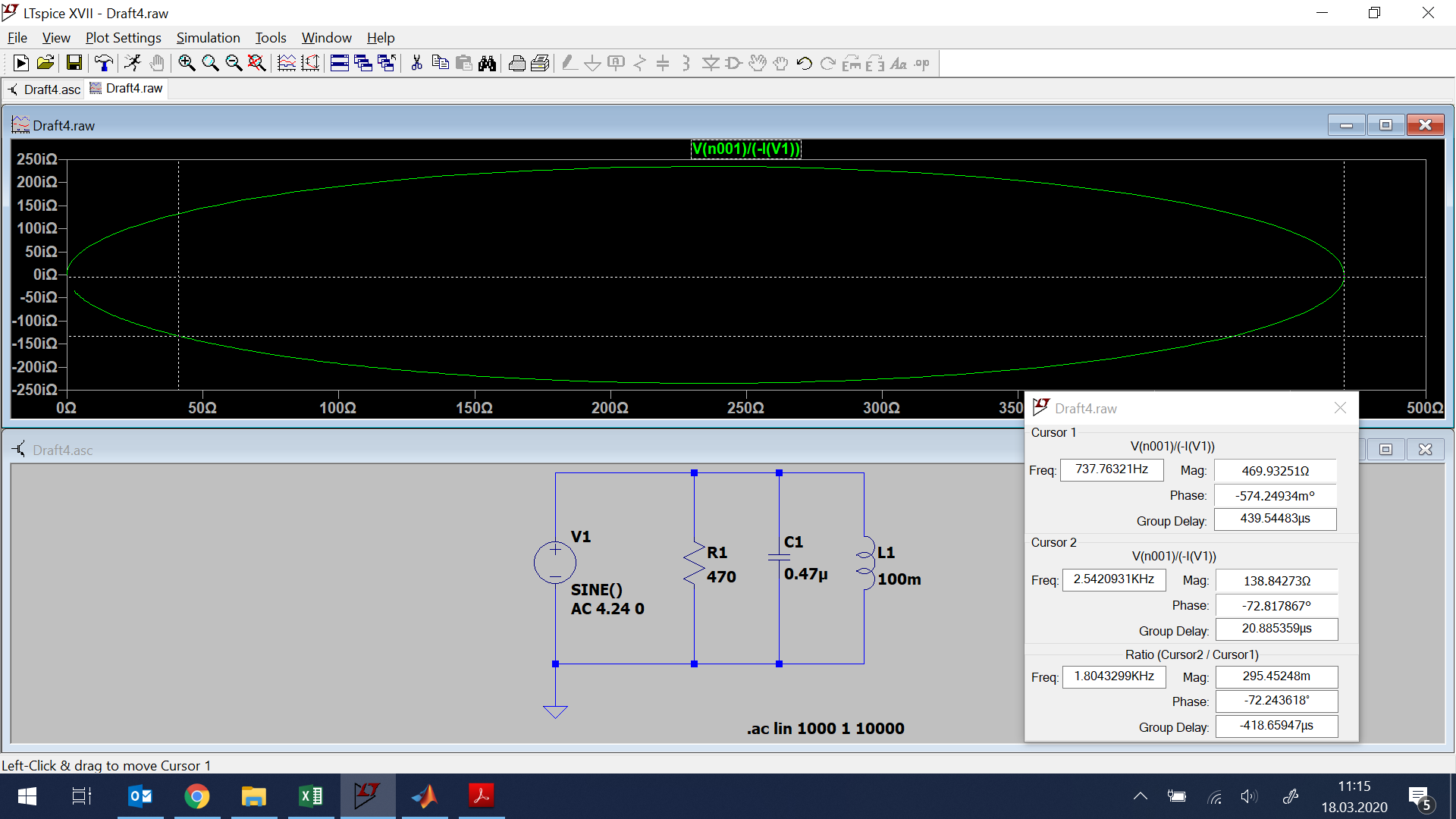

gerade ein Beispiel gefunden,
bei dem das aber auch nicht geht ....
Wäre ein schönes Feature wenn man im "Attached Curser" Feld die Freq
eingeben oder direkt durchlaufen könnte ...
Antwort Zitieren Bearbeiten Löschen Melden Danke
Helmut S. #6183787
Carlo schrieb:
> Helmut S. schrieb:
>> Carlo schrieb:
>>> gerade ein Beispiel gefunden,
>>> bei dem das aber auch nicht geht ....
>>> Wäre ein schönes Feature wenn man im "Attached Curser" Feld die Freq
>>> eingeben oder direkt durchlaufen könnte ...
>>
>> Bitte den Schaltplan anhängen.
>
> .... korrekt, thanks

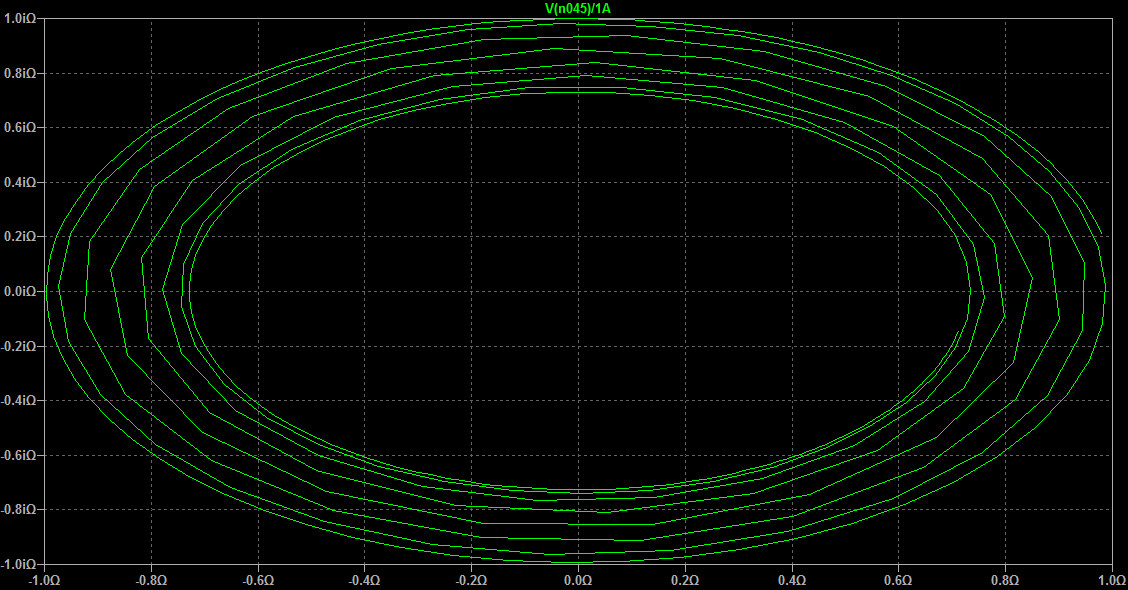

> Beitrag "Re: Ortskurven zeichnen"

Ich habe gerade mal die Schaltungen in dem Link getestet. Die sind ja
mit mehreren Kurven (.step). Bei einem der Beispiele hat direkt am
Anfang die Pfeiltaste-rechts allein nicht geholfen. Ich habe dann mit
der Pfeiltaste-oben die nächste Kurve gewählt und bin dann mit der
Pfeiltaste-unten auf die vorherige(erste) Kurve zurück. Ab da konnte ich
mit der Pfeiltaste-rechts oder der Maus weiter fahren.
Wenn man mit dem fahren mit der Maus an rechten oder linken Anschlag
kommt, dann ging es mit den Pfeiltasten rechts oder links weiter.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Hendrik A. OP #6183830
Hallo, ich habe die Schaltung noch angehängt.

Mit der Kombination aus Tastendruck (Cursor-Rechts) kann man den
Scope-Corsur tatsächlich die Resonanzfrequenz überwinden und danach kann
dann mit Maus der Cursor auch im positiven Imaginärteil verstellt
werden.

Danke
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Melden Danke
Carlo Gast #6183832
Verrified .. ok
jetzt funktionniert es auch ....
Pfeiltaste [<- links] [rechts ->]  durchlaufen lassend....

Nur im vorher gezoomten Ausschnitt
kann man die
Messmarker nicht setzten ....
Antwort Zitieren Bearbeiten Löschen Melden Danke
Carlo Gast #6183948
Helmut S. schrieb:
> Ich weiß jetzt nicht was du damit meinst.
> Im Anhang mein gezoomter screenshot.

Beitrag "Re: Ortskurve mit LTspice"

erst in Kurve die Grafik v. Allpass_16_Ortskurve.asc hineinzoomen,
dann Messmarker aufrufen.
Messmarker erscheint zwar,
läßt sich aber nicht mehr immer mit l-r-taste  verschieben.
Die angezeigten Meßwerte stehen dann zeitweise auch .... ?!
Die x/y-Werte im angezeigten Grafikausschnitt wie oben angezeigt,
geht hier nicht.
Werde gleich nochmal extra ein sync durchführen... und nochmal testen
...
Antwort Zitieren Bearbeiten Löschen Melden Danke
Carlo Gast #6183959
die y- Messachse kann nicht in das gezoomte Grafikfenster gefahren
werden.
Mit der Originalgröße Der Grafik und dem ung.. Messpkt. angfangen und
dann hineinzoomen funktioniert.
Antwort Zitieren Bearbeiten Löschen Melden Danke
