Hallo zusammen, ich möchte die LED LRTBGVT in LTsPice einfügen. Bisher hab ich diese .lib Datei zusammengestellt, funktioniert auch alles aber wie komm ich anhand des Datenblatts auf die Werte RS und N? *# .SUBCKT LRTBGVT A1 A2 A3 C1 C2 C3 * * D1 A1 C1 LRTBGVTB D2 A2 C2 LRTBGVTT D3 A3 C3 LRTBGVTR * .MODEL LRTBGVTB D (IS=0.00000001 RS=0.0391 N=1 ) .MODEL LRTBGVTT D (IS=0.00000001 RS=0.0391 N=1 ) .MODEL LRTBGVTR D (IS=0.00000002 RS=0.0391 N=1 ) .ENDS Danke im Vorraus

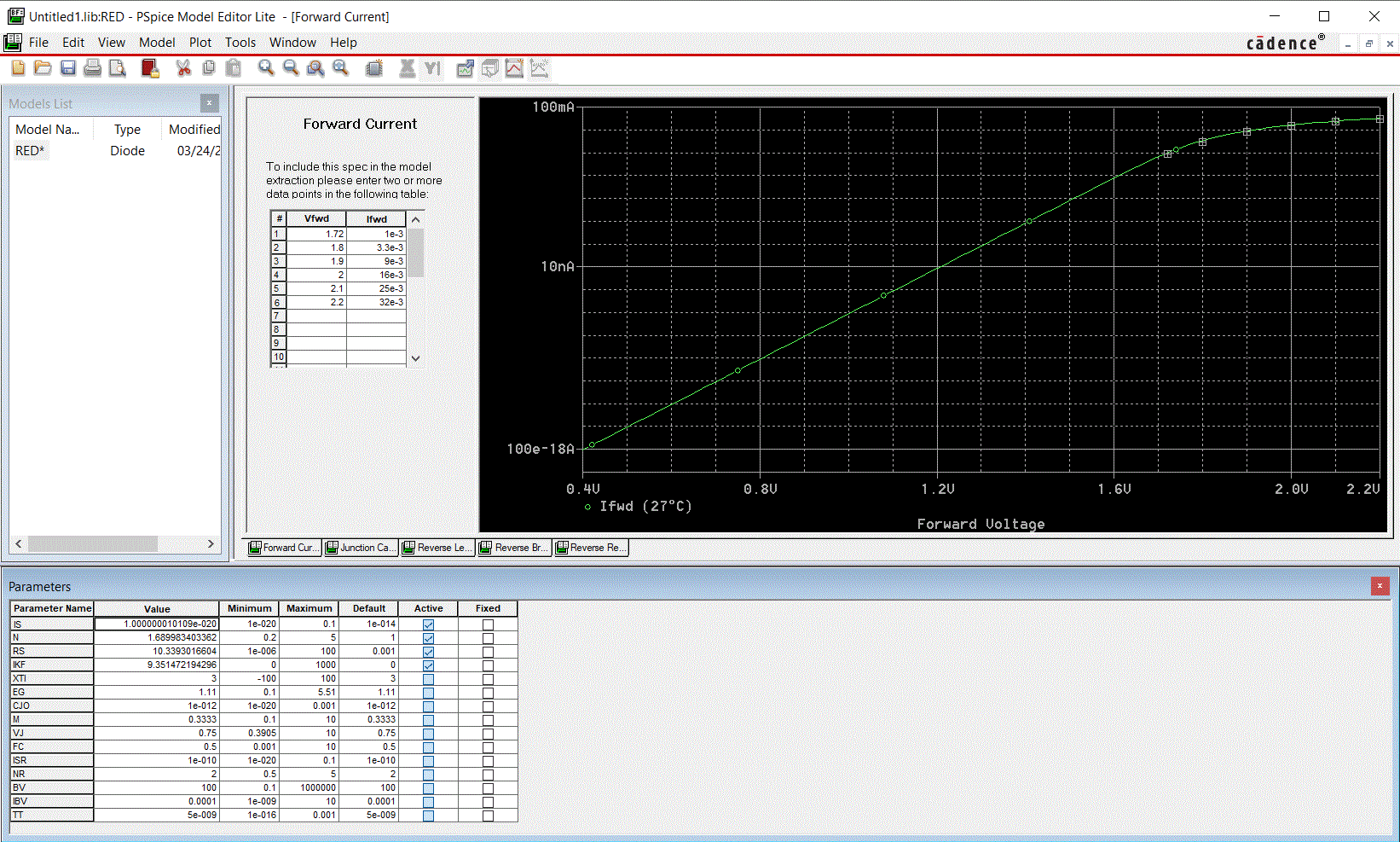

Hallo Luk, Nimm einfach den Model-Editor der PSPICE Demoversion. Entweder die aktuelle PSPICE-Demo von Cadence herunterladen oder irgend eine ältere Version aus dem Internet herunterladen oder von einer Buch-CD. Nach der Installation hat man auch einen Model-Editor. Der kann zwar nur das DC-Diodenmodell aber das genügt uns ja. Schau dir mal das Beispiel für die rote LED an. Wirklich gefittet wurde nur IS, N, RS und IKF. Alles Andere sind Default-Werte von PSPICE die man noch an Hand des Datenblattes modifizieren kann (sollte) falls das Datenblatt das hergibt. Das Modell kann man dann aus dem Programm heraus exportieren. Siehe Anhang. Den Temperaturkeoffizient könnte man jetzt noch manuell mit dem Parameter EG anpassen. Den hat der Model-Editor auf dem Default für Si-Dioden (1.11V) gelassen. .MODEL RED D + IS=10.000E-21 + N=1.6900 + RS=10.339 + IKF=9.3515 + CJO=1.0000E-12 + M=.3333 + VJ=.75 + ISR=100.00E-12 + BV=100 + IBV=100.00E-6 + TT=5.0000E-9 Das war jetzt die Turbolösung. Man kann den Fit natürlich auch von Hand machen.
:
Bearbeitet durch User

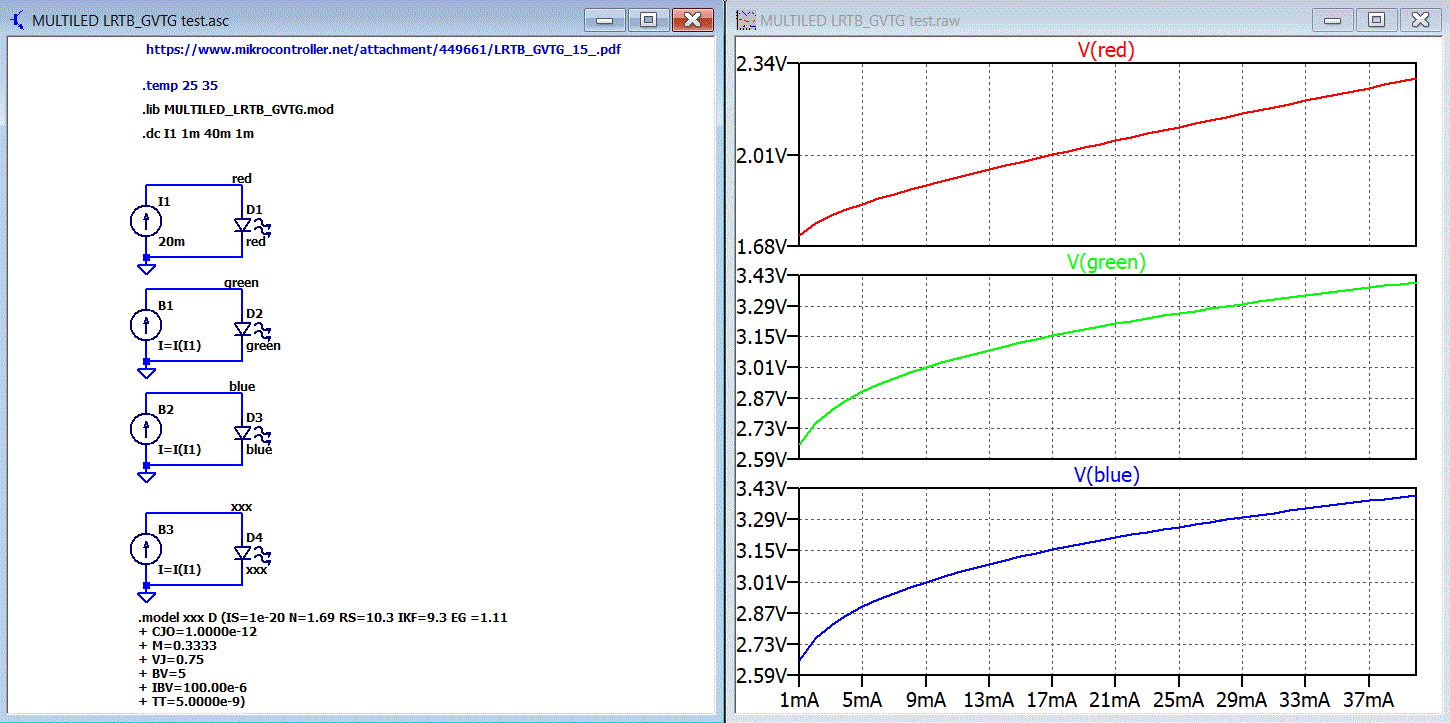

Ich habe mir nochmal die Modelle für die rote, grüne und blaue LED vorgenommen. Dabei ist mir aufgefallen, dass die Kennlinien If(Vd) für die grüne und die blaue LED auf Seite 11 exakt gleich sind. Das kann ich eigentlich gar nicht glauben. Ich vermute, dass das ein Fehler im Datenblatt ist. Du solltest mal die Kennlinie der grünen LED selber messen. https://www.mikrocontroller.net/attachment/449661/LRTB_GVTG_15_.pdf Den vom Model-Generator gesetzten Default-Parameter ISR=100e-12 habe ich herausnehmen müssen da damit die Modelle nicht mehr stimmten. Auf den Model-Generator kann man offenbar nicht blind vertrauen. Im Anhang sind jetzt die Dateien für LTspiceXVII.
:
Bearbeitet durch User
Hallo Helmut S., da Sie sich ja sehr gut mit LTSpice auskennen habe ich noch eine andere Frage an Sie. Ist es mittlerweile möglich bei LTspice externe Bibliotheken hinzuzufügen und dabei auch Zugriff auf die Unterordner zu haben? Gruß Lukas
Luk L. schrieb: > Hallo Helmut S., > > da Sie sich ja sehr gut mit LTSpice auskennen habe ich noch eine andere > Frage an Sie. > > Ist es mittlerweile möglich bei LTspice externe Bibliotheken > hinzuzufügen und dabei auch Zugriff auf die Unterordner zu haben? > > Gruß > Lukas Externe Bibkiotheken konnte man schon seit 20 Jahren hinzufügen. Man musste halt die Dateien entweder im Symbol oder mit .lib im Schaltplan spezifizieren. Seit einigen Jahren (LTspiceXVII) kann man diese lib- und sym-Ordner im Control Panel angeben. Dann sucht LTspice auch dort automatisch nach Symbolen und Modellen. Was meinst du mit Unterordner?
:
Bearbeitet durch User
LTspice durchsucht nur explizit den Ordner den man im Symbol Search Path angegeben hat, Unterordner werden nicht angezeigt bzw durchsucht. Oder gibt es da einen Befehl/Funktion den man angeben muss um eine Unterordner Durchsuchung hervorzurufen?
Luk L. schrieb: > LTspice durchsucht nur explizit den Ordner den man im Symbol Search Path > angegeben hat, Unterordner werden nicht angezeigt bzw durchsucht. Oder > gibt es da einen Befehl/Funktion den man angeben muss um eine > Unterordner Durchsuchung hervorzurufen? Du könntest ja als workaround die Unterordner im "Control Panel -> Sym Lib Search Path" angeben.
:
Bearbeitet durch User
