Wir haben in einer Garage dieses unbekannte Werkzeug gefunden. Hat jemand eine Idee, was das sein könnte?
Geh doch mal damit zum hr-fernsehen in die Sendung: Dings vom Dach. Der Sven Lorig sucht genau so etwas für seine Sendung. Die Erklärung gibt es dann gratis dazu. Wenn du das nicht machst, dann mach ich es, wenn du mir erlaubst deine Fotos für diese Sendung verwenden zu dürfen?
Kurze Bildersuche mit google mit "Werkzeug STAB II" liefert unter anderem: https://picclick.de/Konvolut-Bessey-Siegenia-Werkzeug-Tischler-Zwinge-Stab-114175609614.html Ich spar mir bissige Kommentare.
Willie Tanner schrieb: > Der Sven Lorig sucht genau so etwas für seine Sendung. War auch mein erster Gedanke, doch leider wurde die Sendung eingestellt.
Ich würde auf eine RUND-Zwinge tippen. Sehr gut geeignet wenn man etwa eine RUNDE Kante mit einer Holzlaminat bekleben will. Aber das ist nur eine Vermutung. Mal sehen ob es jemand genauer weiß. ;) Gruß Pucki
Ich hab den Eindruck da fehlen ein paar teile (siehe Link zum Konvolut, dort die roten Plastikdingens links unten) um aus dem Teil einen Plattenspanner o.ä. wie diesen zu machen: https://www.amazon.de/Bessey-BESPS55-Plattenspanner-PS55/dp/B000JLSNPO/ref=asc_df_B000JLSNPO/?tag=googshopde-21&linkCode=df0&hvadid=256105496564&hvpos=&hvnetw=g&hvrand=5559158027875035714&hvpone=&hvptwo=&hvqmt=&hvdev=c&hvdvcmdl=&hvlocint=&hvlocphy=9042513&hvtargid=pla-420390035886&psc=1&th=1&psc=1 Am besten mal beim Schreiner des Vertrauens vorbeigehen, oder im Baumarkt.
Mario M. schrieb: > doch leider wurde die Sendung eingestellt. Schade. Zaunwinker schrieb: > Ich spar mir bissige Kommentare. Trotzdem weiß ich bis heute noch nicht was das für ein Teil ist. Kommentier das doch mal. Der Link ist leider nicht selbsterklärend.
Angehängte Dateien:
-
190 KB
Vielen Dank für die Antworten. Es ist also eine Tischlerzwinge, von der einige Teile fehlen. Wie sie dann angewendet werden würde, wären alle Teile da, ist mir auch noch nicht ganz klar.
z.B. Plattenspanner um 2 Küchenplatten ohne Fuge stramm zu verleimen.
Habe die beiden Zylinder ca. 35mm Durchmesser? Dann käme das, was oszi40 sagt, hin. Allerdings frage ich mich, warum die Zylinder derart kurz sind. Da stört ggf. doch schnell diese Achse neben der Gewindestange, die ja offenbar gegen das Verdrehen gedacht ist.

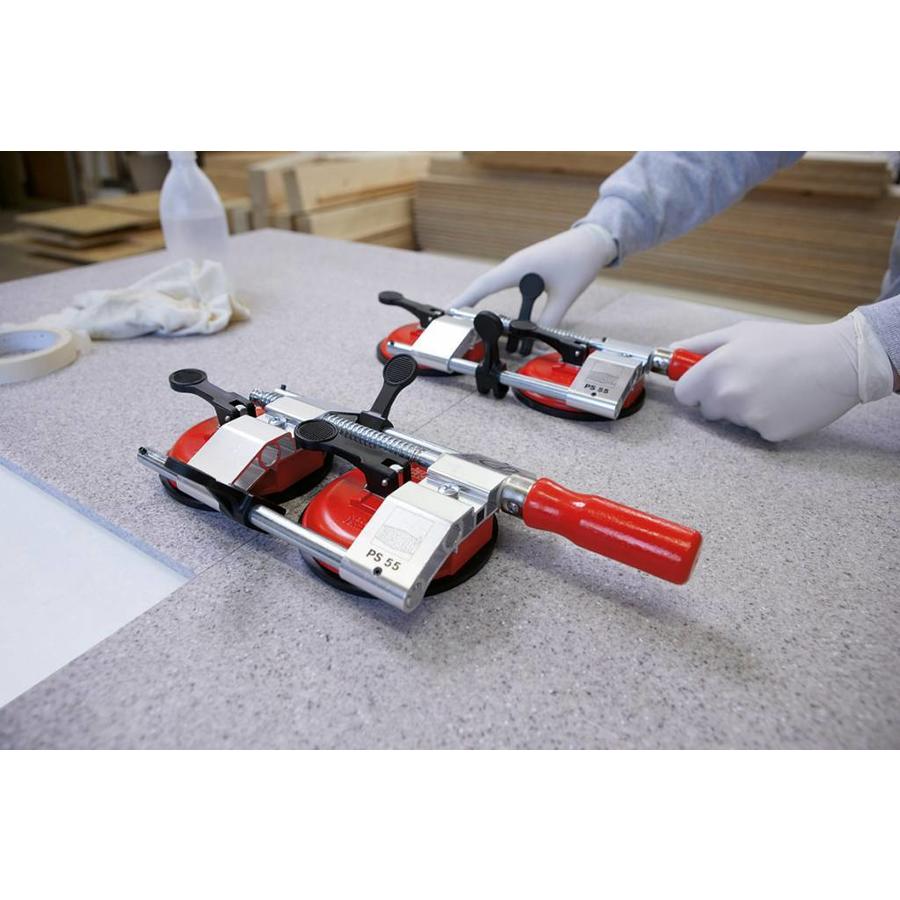

mmm schrieb: > Wie sie dann angewendet werden würde, wären alle Teile da, ist mir auch > noch nicht ganz klar. Also ein Plattenspanner neuerer Bauart wäre das: https://cdn.webshopapp.com/shops/198596/files/109084475/900x900x2/bessey-plattenspanner-ps-55-spannweite-10-55-mm.jpg Es werden also zwei Platten nebeneinander auf Stoss gelegt, dann werden zwei der Spanner mit 'Saugnäpfen' fixiert und beim Fest-'schrauben' mit dem roten Griff wie bei Schraubzwingen gegeneinander gezogen. So weit die Theorie, ob das mit den Teilen aus der Flaschenkiste auch so funktioniert kann man aus der Ferne und bei dem 'schrägen' Foto schwer sagen.
Das blaue Teil mit schwarzen Knopf ist wohl eine "Siegenia SI Bohrschablone EB-805". https://www.ebay.de/i/223950237800?chn=ps&norover=1&mkevt=1&mkrid=707-134425-41852-0&mkcid=2&itemid=223950237800&targetid=896694845987&device=c&mktype=pla&googleloc=9042513&poi=&campaignid=9866694865&mkgroupid=99713678349&rlsatarget=pla-896694845987&abcId=1145982&merchantid=116263439&gclid=EAIaIQobChMI-cKjja3I6QIVWvhRCh1TzQEdEAQYASABEgIkSPD_BwE Das andere blaue Teil könnte dazu gehören, leider ist die Nummer kaum erkennbar. Da Siegena Türschliesssysteme und Fensterbeschläge fertigt, wird wohl die schablone wohl zur Vorbereitung des Fensterrahmens zur Aufnahme des Schliesssystem o.ä. gedacht sein.
Zaunwinker schrieb: > Also ein Plattenspanner neuerer Bauart wäre das: > https://cdn.webshopapp.com/shops/198596/files/109084475/900x900x2/bessey-plattenspanner-ps-55-spannweite-10-55-mm.jpg Das ist keine neuere Bauart, das ist nur ein weiterer Blödsinn zum Geldverdienen. Getreu dem Motto: jeden Morgen steht ein Dummer auf (der sowas kauft)... Die Dinger haben gar nicht die Kraft, zwei Arbeitsplatten wirklich aneinander zu pressen. Und man kann die Platten so auch gar nicht durch dosierte Hammerschläge nachjustieren. Das ist jedoch immer notwendig, es sei denn, der Kunde steht auf baldig aufblühende Kanten in seiner APL.
Paule, Bademeister schrieb: > in seiner APL https://de.wikipedia.org/wiki/APL Ist wieder Ratespiel angesagt? Schrecklich, diese Aküfi...
Ich glaube ich habs heraus gefunden. Damit kann man Türen von Schränken anheben indem man diese roten runden Teile in die Topflöcher steckt um die Türen auszurichten und zu justieren.
Esmeralda P. schrieb: > Damit kann man Türen von Schränken anheben indem man diese roten runden > Teile in die Topflöcher steckt um die Türen auszurichten und zu > justieren. Also eine Montagehilfe für ein spezielles Möbelsystem?! Da könnte es passen das es zusammen mit den Spezial-Bohrschablonen aufbewahrt wurde. Allgemeiner Türheber wohl eher nicht, da findet man unter "Türheber", "Hebebügel", "Spannbügel", oder andere Bezeichnungen die einem durch den Kopf gehen, anderes. Persönlich scheint mir das Tool von oben zu unsicher, da fehlt mir die Sicherung gegen herausrutschen - blöd wenn man den Griff in der Hand hat, aber nicht die Tür im Griff .. >Ist wieder Ratespiel angesagt? Ratespiele schützen Alzheimer vor ;-)
Zaunwinker schrieb: > Esmeralda P. schrieb: >> Damit kann man Türen von Schränken anheben indem man diese roten runden >> Teile in die Topflöcher steckt um die Türen auszurichten und zu >> justieren. > > Also eine Montagehilfe für ein spezielles Möbelsystem?! Da könnte es > passen das es zusammen mit den Spezial-Bohrschablonen aufbewahrt wurde. > Z.B Türen von Unterschränken oder Oberschränken in Küchen...
... kann man aber auch prima nehmen, um Wiener Chorknaben nachzustimmen.
Esmeralda P. schrieb: > Z.B Türen von Unterschränken oder Oberschränken in Küchen... Wie soll das denn genau vonstatten gehen? Ich glaube auch eher nicht, dass es ein Plattenspanner ist. Der gezeigte Plattenspanner mit den Saugnäpfen hat bis auf den Griff und der Spindel kaum etwas gemein mit diesem Werkzeug. Die Durchmesser der Zylinder beträgt 22 mm. Die Länge 35 mm. Die Kunststoffkappe vorne ist nicht "fest", sondern lässt sich sehr leicht drehen. Auf der Rückseite befindet sich im Alu jeweils eine Senkung von etwa 2 mm Tiefe. Die ist ja bestimmt auch für etwas gut. Wie hier ja auch schon bemerkt wurde: So richtig "Angriffsfläche" hat das Ding nicht. Man kann es nur wenige Millimeter irgendwo hineinstecken. Und wenn, dann eher nur mit den Kappen. Und die sind eher lose. Abziehen kann man sie jedoch nicht. (Habe es noch nicht mit Gewalt probiert). Ich bin immer noch etwas ratlos, wie das Teil denn jetzt genau eingesetzt werden soll und welche Teile fehlen. Ich denke nicht, dass alle Teile auf dem Weinkistenfoto zu dieser Zwinge gehören.
Das Teil muss ja was mit Tür-/Fensterschließbeschlägen zu tun haben, denn das ist eine Domäne von Siegenia. Vorstellbar wäre es, dass Werkzeug für die Fensterjustierung zu verwenden. Bessey ist ein Zwingen-/Spannmittelhersteller. Mit Möbeln oder Holzplatten hat das wohl nichts zu tun.
mmm schrieb: > Esmeralda P. schrieb: >> Z.B Türen von Unterschränken oder Oberschränken in Küchen... > > Wie soll das denn genau vonstatten gehen? > Mach doch mal die Tuere auf von einem Oberschrank, was für Scharniere siehst Du da? Diese roten Kappen sind wahrscheinlich auswechselbar je nach Groesse der Topfbohrungen. > Die Durchmesser der Zylinder beträgt 22 mm. Die Länge 35 mm. > Die Kunststoffkappe vorne ist nicht "fest", S.o.
Beitrag #6275342 wurde von einem Moderator gelöscht.
Max707 schrieb: > Mach doch mal die Tuere auf von einem Oberschrank, was für Scharniere > siehst Du da? Ich weiß schon, wie diese Scharniere aussehen. Aber was macht man dann mit diesem Werkzeug? Welchen Arbeitsschritt führt man damit aus? Scharnier ausbauen, Werkzeug reinstecken und dann?
mmm schrieb: > Ich weiß schon, wie diese Scharniere aussehen. > Aber was macht man dann mit diesem Werkzeug? Welchen Arbeitsschritt > führt man damit aus? Scharnier ausbauen, Werkzeug reinstecken und dann? Dann diesen "Griff zum wegsschmeissen" der Türen verwenden :D
Angehängte Dateien:
-
240 KB
mmm schrieb: > Scharnier ausbauen, Werkzeug reinstecken und dann? Ich habe mal bei uns im Küchenschrank nachgesehen, die Bohrung im Holz könnte sogar passen. Nur, mit ausgebautem Scharnier kann ja nix halten? Und mit eingebautem Scharnier ist die Bohrung bereits mit dem Scharnier selber besetzt!
Hein Eken schrieb: > Und mit eingebautem > Scharnier ist die Bohrung bereits mit dem Scharnier selber besetzt! Das sagte ich doch! Max schrieb im Beitrag #6275342: > Und wie kriegt man es fertig, die Scharniere UND die Zylinder der > "Zwinge" gleichzeitig in die Löcher zu bekommen? Ich kann es mir beim > besten Willen nicht vorstellen...
Für ein paar Teile aus der Holzkiste habe ich ein Bild einer Anwendung gefunden. Die pilzförmigen Teile kommen auf den festsitzenden Teil einer Schraubzwinge. Daher auch der T-Ausschnitt. https://www.pinterest.co.uk/pin/369576713143448034/ Wenn die Zwingen in die runden Augen passen, also jeweils eine auf jeder Seite, könnte man sich vorstellen, damit Profile in fast beliebigen Winkel zu spannen.
Angehängte Dateien:
-
370 KB
Ich denke wir haben es nun herausgefunden. Es scheint tatsächlich eine Art Spanner für lange Bauteile zu sein. Also ähnlich, wie der Plattenspanner, aber nur in Verbindung mit normalen Zwingen und nicht "mitten im Bauteil" wie mit den Saugnäpfen.
weil es NIX mit Topfbohrungen zu tun hat.. nichtmal was mit bessey wirklich ;) Das Dingen ist von Gross-Stabil (die zugegebenermassen 2004 oder so von Bessey übernommen wurden; das werkzeug ist aber älter) Egal.. funktioniert wie folgt: Problem: zwei Platten die strinseitig miteinander verleimt werden sollen Nun wird das Werkzeug aufgelegt so das je eine der roten Bäckchen auf je einer Platte aufliegt. Die Vertiefung oben empfängt nun fröhlich den Teller einer Handelsüblichen Schraubzwinge und mit zwei Schraubzwingen die das Wekkzeug an den Platten einspannt, kann man nun per Griffdreherei die Platten zusammenpressen (nuja so mittel halt) Aber so ist's gedacht 'sid
mmm schrieb: > Es scheint tatsächlich eine Art Spanner für lange Bauteile zu sein. Ja, das Bild sieht zumindest schlüssig aus.
mmm schrieb: > Es scheint tatsächlich eine Art Spanner für lange Bauteile zu sein. Also > ähnlich, wie der Plattenspanner, aber nur in Verbindung mit normalen > Zwingen und nicht "mitten im Bauteil" wie mit den Saugnäpfen. Spannend! Hm, gegenüber der herkömmlichen variante mit Brettern wird hier die Fuge nicht bedeckt das wäre ein Vorteil aber so vollens bin ich nicht von dieser Anwendung überzeugt. Ist das Ganze auch stabil und wird die Fuge auch nicht verkantet?
Zaunwinker schrieb: > Ist das Ganze auch stabil und wird die Fuge auch nicht verkantet? Es ist tatsächlich relativ stabil. Zum Zusammenleimen reicht es sicher. Insbesondere für grobe Sachen. Wenn man es nur einseitig spannt (wie im Foto mit nur einer Zwinge), dann wird es sicher aber je nach Druckstärke leicht verziehen. Man wird wohl mehrere davon brauchen, um es vernünftig anwenden zu können.
Aküfi schrieb: > Ist wieder Ratespiel angesagt? APL ist die übliche Abkürzung für Arbeitsplatte. Selbst meine Frau weiß, was ne APL ist. War in meinem Beitrag auch kaum zu erahnen, da ich die ganze Zeit von Arbeitsplatten schrieb...da muss APL logischerweise die Abkürzung für Applaudieren sein! ;) schrieb: > Mit Möbeln oder Holzplatten hat das wohl nichts zu tun. Bei 22mm Durchmesser ziemlich sicher nicht, bei Möbeln läuft fast alles auf 35mm. mmm schrieb: > Ich denke wir haben es nun herausgefunden. Nein, sieht nicht danach aus. Schon allein deshalb, weil diese Zylinder kaum in eine passende Topfbohrung greifen würden. Die sind doch viel zu kurz, es gibt keinen Grund, sie nicht tiefer zu machen... Und für die drehbaren Plastikteile gibt es hier auch keinen Grund. Zaunwinker schrieb: > so vollens bin ich nicht von > dieser Anwendung überzeugt. Da bist du nicht alleine... mmm schrieb: > Wenn man es nur einseitig spannt (wie im Foto mit nur einer Zwinge), > dann wird es sicher aber je nach Druckstärke leicht verziehen. "Leicht verziehen" ist aber ein milder Ausdruck dafür, daß die Anpresskraft weit NEBEN der Verleimung entsteht. Ich bin erstaunt, daß die beiden Hölzer nicht vollends auseinanderklappen, wenn du an der (fraglichen) Zwinge drehst... Klar ist da die Spindel und dieser Rundstahl, aber die haben doch sicher jede Menge Spiel... Wenn die Zylinder nur 22mm Durchmesser haben, dann liegt die Achse des Griffs doch auch allenfalls 20-25mm neben dem Holz. Da fragt sich doch, welche Babyhand diese Zwinge noch drehen soll?
Paule, Bademeister schrieb: > weil diese Zylinder > kaum in eine passende Topfbohrung greifen würden. Es gibt keine Topfbohrung. Die Plastikkappen wären auch nicht dafür geeignet. Die nehmen hauptsächlich Presskräfte auf, weil sie lose und drehbar sind. Sie nehmen nur sekundär die Scherkräfte auf, wenn die Presszwingen gespannt sind. Ich vermute auch, dass die zwei Presszwingen dazugehören. Sie haben ein identisches Heft und die Teller passen exakt in die Senkungen. > Klar ist da die Spindel und dieser Rundstahl, aber die haben doch sicher > jede Menge Spiel... Es ist nicht so viel Spiel, wie du denkst. Wie ich schrieb, für was Grobes reicht es sicher so. Für etwas exaktes müsste man es symmetrisch auf der gegenüberliegenden Seite auch spannen.
Naja überzeugt davon muss man auch nicht sein, dennoch war exakt das die gedachte Anwendung dafür. "Gross Stabil GSP 12 Mitre Clamp" bei amazon zB https://www.amazon.de/GROSS-STABIL-12-Set-Mitre-Klemme/dp/B00081YRIC gleiches prinzip wie beim bessey plattenspanner, nur eben für werkstoffe wo son Saugnapf wenig ausrichten kann ;) 'sid
sid schrieb: > Naja überzeugt davon muss man auch nicht sein, dennoch war exakt das die > gedachte Anwendung dafür. > > "Gross Stabil GSP 12 Mitre Clamp" bei amazon zB > https://www.amazon.de/GROSS-STABIL-12-Set-Mitre-Klemme/dp/B00081YRIC ROTFL+Muhaha "exakt die gedachte Anwendung dafür" -> lies mal was da unter Anwendung steht: " -Funktioniert toll mit Keksen oder Dübeln -Ermöglicht Ihnen, ziehen Sie Ihr miters Butt Gelenke, gebogen Stücke zusammen" also "ziehen Sie Ihr Butt ... gelenke ... zusammen" heisst wohl "Kneif die die Arschbacken zusammen ??!! (Butt ... engl. vulgär f. 'Arsch') Sorry, aber das musste jetzt sein. Aber dennoch danke für den Link, wieder was gelernt. BTW, macht bei diesem Langstückzusammenfugen nicht eine schräge Klebefuge auch Sinn?! Da hat man auch mit schraubklemmen wenigsten einen teilweisen anpressdruck.
Paule, Bademeister schrieb: > APL ist die übliche Abkürzung für Arbeitsplatte. Nö, dass müsste dann nach Syntax des ÖD APl abgekürzt werden. APL bedeutet Abschlusspunkt Linie :-)
Paule, Bademeister schrieb: > APL ist die übliche Abkürzung für Arbeitsplatte. Aha, deshalb taucht es auch in der Zusammenstellung nirgends auf, weil es natürlich "üblich" ist. Merke: Nur weil du es kennst, ist es noch lange nicht üblich...
Zaunwinker schrieb: > Sorry, aber das musste jetzt sein. Alles gut :D Ich bin auch immerwieder von googletranslate amüsiert ;) Aber so ist das, wo wir Deutschen eine Stirnseite verleimen, nennen es die Amerikaner Buttjoint. (Kopf und Arsch.. Zufall?) Noch schöner übrigens nur auf Alibaba ("schwanzloser tellerbremser" zB war ein bürstenloser Radnabenmotor mit Scheibenbremse) Ich hätte übrigens auch lieber direkt auf ein gross stabil handbuch/Infoblatt gelinkt, aber das konnte ich leider nicht finden. GS scheint nurnoch Möbelrollen zu machen, das Ding müsste also im bessey portfolio sein, da fand ich aber auch nix... möglich dass es nun noch jmd Drittes die Finger im Spiel hat, war mir nicht wichtig genug tiefer zu graben, deswegen der banal-link :D 'sid
sid schrieb: > Noch schöner übrigens nur auf Alibaba > ("schwanzloser tellerbremser" zB war ein bürstenloser Radnabenmotor mit > Scheibenbremse) ??? Herrlich. Ich denke, daß ich vor lauter Freude dort gar nicht mehr uzum einkaufen käme.
