Forum: FPGA, VHDL & Co. ICE40UP5K : SPRAM geht, EBR geht nicht


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Edgar C. (ec-develo)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hallo zusammen,

seit Tagen versuche ich erfolglos, die EBRs des ICE40UP zum Laufen zu
bringen.

Ich habe es auf verschiedene Arten versucht :
PMI-Template 'ram_dq', IP Catalog 'RAM_DQ', direkte Instanziierung von
'PDP4K'.

Selbst bei erfolgreicher Synthese, Place & Route und trotz erfolgreicher
Simulation kommen physikalisch immer nur Nullen aus den Datenausgängen.

Aufgefallen ist es mir, als ich den Softcore 'LXP32' nicht zum Laufen
bekam, (trotz erfolgreicher Simulation) bis ich seine Register und das
Programm-Rom als distributed Ram realisiert habe. Dann lief es auf
Anhieb.

Nun habe ich auf meinem Testboard ein EBR mit seinen Adressen, Daten,
Clock und WE auf LEDs bzw. Taster und Schalter geführt. Das Ergebnis ist
das gleiche. Es kommen nur Nullen raus.

Ersetze ich das EBR durch ein SPRAM, dann funktioniert es. Code dafür
siehe unten.

Hat jemand ein entsprechendes, physikalisch funktionierendes Beispiel
zur Instanziierung eines EBR für mich? Mir gehen wirklich die Ideen aus
und die Doku von Lattice ist auch alles andere als prickelnd.

Auf den angehängten Bildern ist der zufällige Power-Up-Inhalt einer
Speicherzelle eines SPRAMs und die erfolgreich geschriebene und
zurückgelesene '1' zu sehen.

P.S. Ich habe es natürlich auf mehreren Testboards ausprobiert um einen
Exemplarfehler des ICE40UP auszuschließen.
-- Library and Use statements for IEEE packages
library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;

-- ***********************************
-- Funktionierendes Beispiel mit SPRAM
-- Die unteren 256 Adressen können
-- ausgelesen und mit 0x0101 bzw 0x0000
-- beschrieben werden. Die unteren 8 Bit
-- des Datenwortes sind auf der ganz
-- rechten Anzeige zu sehen
-- ***********************************

library iCE40UP;
use  iCE40UP.components.sp256k;


entity sp256k_primitive is
  port(
    DIPSW    : in std_logic_vector( 7 downto 0); -- Eightfold DIP-Switch, OFF = '0', ON = '1'
    n_CONTROL  : in std_logic_vector( 4 downto 0); -- 5 push buttons, not pressed = '1', pressed = '0'
    n_SEGMENT  : out std_logic_vector( 7 downto 0); -- dp(7), f(6) .. a(0), '0' = ON, '1' = OFF
    n_DIGIT    : out std_logic_vector( 3 downto 0) -- digits 3/2/1/0, '0' = ON, '1' = OFF
  );
end entity;


architecture syn of sp256k_primitive is

  signal AD     : std_logic_vector(13 downto 0);
  signal DI    : std_logic_vector(15 downto 0);
  signal MASKWE  : std_logic_vector(3 downto 0);
  signal WE    : std_logic;
  signal CS    : std_logic;
  signal CK    : std_logic;
  signal STDBY  : std_logic;
  signal SLEEP  : std_logic;
  signal PWROFF_N  : std_logic;
  signal DO    : std_logic_vector(15 downto 0);

begin

  my_SP256K : SP256K
  port map (
    AD      => AD,
    DI      => DI,
    MASKWE    => MASKWE,
    WE      => WE,
    CS      => CS,
    CK      => CK,
    STDBY    => STDBY,
    SLEEP    => SLEEP,
    PWROFF_N  => PWROFF_N,
    DO      => DO
  );

  AD      <= "000000" & DIPSW;
  DI      <= "0000000" & not n_CONTROL(4) & "0000000" & not n_CONTROL(4);
  MASKWE    <= "1111";
  WE      <= not n_CONTROL(1);
  CS      <= '1';
  CK      <= not n_CONTROL(0);
  STDBY    <= '0';
  SLEEP    <= '0';
  PWROFF_N  <= '1';
  n_SEGMENT  <= not DO(7 downto 0);
  n_DIGIT    <= "1110";

end architecture;

: Bearbeitet durch User
von Mampf F. (mampf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Ich hatte mit diesen dämlichen EBRs auch eine Menge Ärger ... Von ICE40
sollte man die Finger lassen :/

Irgendwann hat es dann doch geklappt:

https://github.com/shufps/troika_ice40/blob/master/fpga/source/troika.vhd#L68

Vielleicht hilft dir das weiter ... Ich hab die EBRs nicht als
Komponente sondern als Arrays mit diversen Attributen definiert.

von Mampf F. (mampf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Ach - verwendest du die Radiant Software oder IceCube?

Falls letzteres, bitte installier dir Radiant - die funktioniert um
einiges besser.

von Edgar C. (ec-develo)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Mampf,

erst einmal vielen Dank für deine Antwort!

Ich habe mir dein Beispiel angesehen und es folgendermaßen umgesetzt
-- Library and Use statements for IEEE packages
library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;

entity ebrray is
  port(
    clk_i  : in std_logic;
    we_i  : in std_logic;
    addr_i  : in std_logic_vector(7 downto 0);
    data_i  : in std_logic_vector(15 downto 0);
    data_o  : out std_logic_vector(15 downto 0)
  );
end entity;

architecture syn of ebrray is

  -- state memory
  type mem_type is array (255 downto 0) of std_logic_vector(15 downto 0);
  signal mem0 : mem_type;

  -- unknown what this really does ...
  attribute syn_ramstyle: string;
  attribute syn_ramstyle of mem0: signal is "rw_check";

begin
  write_ram : process (clk_i)
  begin
    if rising_edge (clk_i) then
       if we_i = '1' then
        mem0(to_integer(unsigned(addr_i))) <= data_i;
       end if;
    end if;
  end process write_ram;

  read_ram : process (clk_i)
  begin
    if rising_edge (clk_i) then
      data_o <= mem0(to_integer(unsigned(addr_i)));
    end if;
  end process read_ram;

end architecture;

Ich denke, es ist soweit korrekt? Es wird jedenfalls synthetisiert.
Das habe ich dann als Komponente benutzt.
  --my_ram : spram_256x16
  my_ram : ebrray
    port map(
      clk_i  => clk_i,
      we_i  => we_i,
      addr_i  => addr_i,
      data_i  => data_i,
      data_o  => data_o
    );

Der Effekt ist leider der gleiche. Es wird ein EBR instanziiert und
soviel ich sehe korrekt verdrahtet. Siehe Bild 1 (Technology View)

Auf der Siebensegmentanzeige bleibt es dunkel, trotz erfolgreicher
Simulation (Bild 2)

Tausche ich das EBR gegen ein SPRAM, (Bild 3) leuchtet es munter, je
nachdem welches Bitmuster ich ins RAM schreibe. Das entspricht auch
exakt den beiden Simulationsergebnissen. Bild 2 und 4.

Es ist zum Mäusemelken !!!

Beim übersetzen gibt es jeweils eine einzelne Warning, die mir aber auch
nicht so wirklich klar sind :

EBR =>
Warning  1009991  Map  WARNING - Instance 'my_ram.mem00_i2' is removed
out, attached properties "ECO_MEM_BLOCK_POS=[0, 0]
ECO_MEM_BLOCK_SIZE=[16, 256] ECO_MEM_ID=my_ram/mem0 ECO_MEM_SIZE=[16,
256] ECO_MEM_TYPE=EBR" ignored.


SPRAM =>
Warning  1009991  Map  WARNING - Signal 'n_CONTROL_0__N_17' is removed
out, attached properties "is_inv_clock= lineinfo=@1(55[9],55[14])"
ignored.


Mittlerweile überlege ich, ob ich mir aus dem Project Icestorm die
Definitionen des Bitfiles heraus suche (falls sie dort dokumentiert
sind) und dann nachvollziehe, was an Konfiguration in das FPGA wandert.

Ich benutze übrigens die neueste Version von Radiant.

Und ich muss zugeben, dass ich immer noch nicht restlos die Nase voll
habe.

Mir als (ewiger) Anfänger gefällt sowohl das Tool von der Bedienung her,
als auch der ICE40UP von seinem Preis-Leistungs-Verhältnis.

Wenn es da nicht diese Klinken gäbe...

von Duke Scarring (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Edgar C. schrieb:
> type mem_type is array (255 downto 0) of std_logic_vector(15 downto
> 0);

Änder mal den mem_type auf
type mem_type is array (0 to 255) of std_logic_vector(15 downto 0);
Sonst liest Du den EBR möglicherweise rückwärts aus.

Mit welchem Tool wird der ICE40UP gefüllt? Sind da auch explizit die
EBRs mit erwähnt?

Duke

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Also als RAM_DP habe ich ihn zumindest schon erfolgreich gelesen :), im
Rahmen einer CCIR-Bildschirmsteuerung, die ich als Nachbau einer vor 35
Jahren gezimmerten Hardware zusammengestrickt habe.

Allerdings kam das "Hello world!", welches auf dem Bildschirm
dargestellt wird, hier erstmal nur aus einer Initialisierungsdatei. Ich
muss mal sehen, wie ich dafür ein paar manuelle Eingaben von außen am
einfachsten zimmern kann, um den RAM zu beschreiben. Vielleicht ja eine
serielle Schnittstelle noch mit ins Design reinnehmen.

von Markus F. (mfro)


Bewertung
0 lesenswert
nicht lesenswert
Das hier kennst Du:

http://www.latticesemi.com/view_document?document_id=47775

??

Ich würde mal - wie im Beispiel - einen downto-Index probieren.

von Edgar C. (ec-develo)


Bewertung
0 lesenswert
nicht lesenswert
Duke Scarring schrieb:
> Edgar C. schrieb:
>> type mem_type is array (255 downto 0) of std_logic_vector(15 downto
>> 0);

Hallo Duke,

> Änder mal den mem_type auf
>
> type mem_type is array (0 to 255) of std_logic_vector(15 downto 0);
>
> Sonst liest Du den EBR möglicherweise rückwärts aus.

habe ich gemacht, aber es ändert sich nichts. Ich habe auch Adresse 0
beschrieben und dann Adresse 255 ausgelesen. Ebenfalls ohne Erfolg.

> Mit welchem Tool wird der ICE40UP gefüllt? Sind da auch explizit die
> EBRs mit erwähnt?

Als Werkzeug benutze ich Lattice Radiant in der Version 2.0.2.281.2
Sowohl im Report als auch im Netlist Analyzer als auch im Physical View
ist eindeutig ein EBR benutzt.

Als Programmer benutze ich den Radiant Programmer, als Gegenstück einen
FT2232D auf meinem Testboard.

Das RAM kann ich mit Bitmustern füllen, die ich in Abhängigkeit von zwei
Tastern an die Dateneingänge des RAM anlege.
data_i  <= not (n_CONTROL(4) & n_CONTROL(3) & n_CONTROL(4) & n_CONTROL(3) & n_CONTROL(4) & n_CONTROL(3) & n_CONTROL(4) & n_CONTROL(3)
    & n_CONTROL(3) & n_CONTROL(4) & n_CONTROL(3) & n_CONTROL(4) & n_CONTROL(3) & n_CONTROL(4) & n_CONTROL(3) & n_CONTROL(4));

All das funktioniert wie gesagt mit einem SPRAM aber nicht mit einem EBR

von Edgar C. (ec-develo)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Also als RAM_DP habe ich ihn zumindest schon erfolgreich gelesen :), im
> Rahmen einer CCIR-Bildschirmsteuerung, die ich als Nachbau einer vor 35
> Jahren gezimmerten Hardware zusammengestrickt habe.
>
> Allerdings kam das "Hello world!", welches auf dem Bildschirm
> dargestellt wird, hier erstmal nur aus einer Initialisierungsdatei. Ich
> muss mal sehen, wie ich dafür ein paar manuelle Eingaben von außen am
> einfachsten zimmern kann, um den RAM zu beschreiben. Vielleicht ja eine
> serielle Schnittstelle noch mit ins Design reinnehmen.

Hallo Jörg,

es tut gut zu lesen, dass es auch Erfolge gibt. ;-) Aber sonst wären die
Dinger ja auch schon vom Markt verschwunden, oder?

Leider funktioniert bei mir auch das Vor-Initialisieren mit Daten nicht.

Ich habe das Gefühl, dass vielleicht irgendein (Konfigurations-)Bit oder
ein falsch stehender Konfigurationseingang die RAMs inaktiv hält, sodass
sie nichts ausgeben. Aber ich habe keinen Schimmer, welcher oder warum.

Vielleicht bin ich auch nur zu doof für copy&paste

Welches Tool hast du denn benutzt? Radiant? in welcher Version?

von Edgar C. (ec-develo)


Bewertung
0 lesenswert
nicht lesenswert
Markus F. schrieb:
> Das hier kennst Du:
>
> http://www.latticesemi.com/view_document?document_id=47775
>
> ??
>
> Ich würde mal - wie im Beispiel - einen downto-Index probieren.

Hallo Markus,

mein Firefox meint gerade, ich hätte es schon zwei Mal herunter geladen
;-)

Gelesen habe ich Teile davon auch schon. Ich werde es jetzt noch einmal
gründlich durchackern und die Beispiele in meinen Code übernehmen.

von PCB (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Eigentlich sind die EBRs nicht so schwer zu verwenden.
Es gibt dort aber Unterschiede. Z.B. hat nur die 256x16Bit Variante eine
Bitmaske, die übrigens low-aktiv ist!

Beim Auslesen des EBR musst du auch die Verzögerung beachten.
Bei mir fielen die Daten bei einem 25MHz Takt erst nach einem halben
Taktzyklus aus dem Speicher raus, oder besser gesagt waren sie am IO
aktiv.

Was wirklich nervt ist, dass Lattice keine Timing-Daten für die EBRs in
den Datenblättern angibt. Man muß selber mit einer
Post-Synthese-Simulation herausfinden, ob die Timings mit deinem
restlichen Design zusammenpassen.

Wo du noch ganz doll aufpassen musst, ist, dass du dich selber darum
kümmern musst, dass es keine Konflikte mit der Schreib- und der
Leseadresse gibt.
Oben in deinem VHDL-Code scheinst du das nicht zu haben!

Du kannst deinen EBR auch als ROM verwenden und ihn mit Werten
vorinitialisieren. So könntest du z.B. testen, ob das mit dem Auslesen
des Speichers generell funktioniert.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
PCB schrieb:
> Du kannst deinen EBR auch als ROM verwenden und ihn mit Werten
> vorinitialisieren. So könntest du z.B. testen, ob das mit dem Auslesen
> des Speichers generell funktioniert.

Hatte ich vergessen zu schreiben: einen ROM hatte ich in meinem Design
natürlich auch drin, als Zeichengenerator für den Bildschirm (5 x 7
Matrix, also 128 (ASCII-Zeichen) x 8 (Zeilen) x 6 Bit für den ROM). Der
funktionierte klaglos.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Edgar C. schrieb:
> Welches Tool hast du denn benutzt? Radiant? in welcher Version?

Ja, Radiant, sollte die aktuelle Version sein (2.0.1.281.2 - wer auch
immer sich solche Nummern ausdenkt :).

von Andi (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Bei den ICE40 werden zuerst die LUTs konfiguriert, und erst danach die
EBRs initialisiert. Der FPGA legt aber seltsamerweise schon los, bevor
die EBR Konfiguration abgeschlossen ist.
Ich bin daran, beim Entwickeln einer eigenen CPU mit ICE40 fast
verzweifelt. Wenn ich den Testcode in Einzelschritten ausführte ging es,
bei voller Geschwindigkeit tat sich nichts. Bis ich ein Startup-Delay
mit einem Zähler einbaute, so dass die EBRs genug Zeit bekommen zum
fertigkonfigurieren.

Vielleicht ist das ja auch die Lösung für deine Anwendung.
Codevorschläge kann ich leider keine machen, da ich mich nur mit Verilog
auskenne. Ich warte jeweils bis ein 17bit Zähler mit etwa 24 MHz
getaktet voll durchgelaufen ist, und greife erst danach auf die BRAMs
zu.

von Edgar C. (ec-develo)


Bewertung
0 lesenswert
nicht lesenswert
Edgar C. schrieb:
> Markus F. schrieb:
>> Das hier kennst Du:
>>
>> http://www.latticesemi.com/view_document?document_id=47775
>>
>> ??
>>
>> Ich würde mal - wie im Beispiel - einen downto-Index probieren.
>
> Hallo Markus,
>
> mein Firefox meint gerade, ich hätte es schon zwei Mal herunter geladen
> ;-)
>
> Gelesen habe ich Teile davon auch schon. Ich werde es jetzt noch einmal
> gründlich durchackern und die Beispiele in meinen Code übernehmen.

So, gründlich durchgeackert und keine Diskrepanzen zu meinen Designs
festgestellt.

Bis auf die Tatsache, dass die in diesem Memory Usage Guide verwendeten
Namen wie SB_RAM256x16 und SB_RAM256x16NR im aktuellen Radiant nicht
mehr unterstützt werden.

Also weiter... Für Radiant gibt es die Hilfedatei Radiant20SP1_Help.pdf

Dort gibt es auf Seite 619 die gültigen Namen 'EBR_B' und 'PDP4K' mit
den entsprechenden Erklärungen. Hatte ich aber auch schon ausprobiert.

Ein Stück tiefer ein weiterer Link auf Radiant20_migration_icecube2.pdf

Dort gibt es ein paar Beispiele in Verilog, die ich soweit verstehen
kann. Kein Hinweis auf einen Fehler. Aber wieder ein neues Dokument
namens FPGA-IPUG-02033-1-0-Memory-Modules.pdf

Dort werden die Memory 'Modules' beschrieben, also aus EBRs zusammen
gesetzte Module z.B RAM_DQ. Die werde ich mir als nächstes zum
wiederholten Mal ansehen.

von Edgar C. (ec-develo)


Bewertung
0 lesenswert
nicht lesenswert
Hallo PCB,

PCB schrieb:
> Eigentlich sind die EBRs nicht so schwer zu verwenden.

Davon bin ich bis letzte Woche auch ausgegangen ;-)
Und ich glaube, dass ich einfach nur eine Kleinigkeit übersehe.

> Es gibt dort aber Unterschiede. Z.B. hat nur die 256x16Bit Variante eine
> Bitmaske, die übrigens low-aktiv ist!
>
> Beim Auslesen des EBR musst du auch die Verzögerung beachten.
> Bei mir fielen die Daten bei einem 25MHz Takt erst nach einem halben
> Taktzyklus aus dem Speicher raus, oder besser gesagt waren sie am IO
> aktiv.

Ich stieß auf das Problem, als ich den LXP32-Softcore ausprobiert habe,
der mit schnuckeligen 24 MHz läuft (mit distributed ram).

Aber mittlerweile bin ich mit meiner Fehlersuche so weit, dass ich nur
noch ein einzelnes EBR quasi statisch mit entprellten Tasten und LEDs
püfe, sodass das Timing keine Rolle spielt.


> Wo du noch ganz doll aufpassen musst, ist, dass du dich selber darum
> kümmern musst, dass es keine Konflikte mit der Schreib- und der
> Leseadresse gibt.
> Oben in deinem VHDL-Code scheinst du das nicht zu haben!

Ok

> Du kannst deinen EBR auch als ROM verwenden und ihn mit Werten
> vorinitialisieren. So könntest du z.B. testen, ob das mit dem Auslesen
> des Speichers generell funktioniert.

Genau das funktioniert ja auch nicht! Es kommen nur Nullen raus, egal ob
ich das Teil vorinitialisiere oder versuche, es per Hand zu beschreiben.

Das ist doch echt nicht normal, zumal es problemlos mit einem SP256K
geht. Also das manuelle Beschreiben und Auslesen! Vorinitialisieren geht
bei denen ja nicht.

von Edgar C. (ec-develo)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> PCB schrieb:
>> Du kannst deinen EBR auch als ROM verwenden und ihn mit Werten
>> vorinitialisieren. So könntest du z.B. testen, ob das mit dem Auslesen
>> des Speichers generell funktioniert.
>
> Hatte ich vergessen zu schreiben: einen ROM hatte ich in meinem Design
> natürlich auch drin, als Zeichengenerator für den Bildschirm (5 x 7
> Matrix, also 128 (ASCII-Zeichen) x 8 (Zeilen) x 6 Bit für den ROM). Der
> funktionierte klaglos.

Ja, mach mich nur neidisch, LOL! Das Vorinitialisieren habe ich
probiert. Es kommen trotzdem nur Nullen raus.

von Edgar C. (ec-develo)


Bewertung
0 lesenswert
nicht lesenswert
Andi schrieb:
> Bei den ICE40 werden zuerst die LUTs konfiguriert, und erst danach die
> EBRs initialisiert. Der FPGA legt aber seltsamerweise schon los, bevor
> die EBR Konfiguration abgeschlossen ist.
> Ich bin daran, beim Entwickeln einer eigenen CPU mit ICE40 fast
> verzweifelt. Wenn ich den Testcode in Einzelschritten ausführte ging es,
> bei voller Geschwindigkeit tat sich nichts. Bis ich ein Startup-Delay
> mit einem Zähler einbaute, so dass die EBRs genug Zeit bekommen zum
> fertigkonfigurieren.
>
> Vielleicht ist das ja auch die Lösung für deine Anwendung.
> Codevorschläge kann ich leider keine machen, da ich mich nur mit Verilog
> auskenne. Ich warte jeweils bis ein 17bit Zähler mit etwa 24 MHz
> getaktet voll durchgelaufen ist, und greife erst danach auf die BRAMs
> zu.

Das ist ein super Hinweis (für später, hoffentlich). Danke Dir!

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Edgar C. schrieb:
> Ja, mach mich nur neidisch, LOL! Das Vorinitialisieren habe ich
> probiert. Es kommen trotzdem nur Nullen raus.

Ich probiere mal, noch eine Funktion einzubauen, um ein paar Zeichen zu
füllen (mittels des Mäuseklaviers am Demo-Board), danach kann ich dir
das Projekt gern zum Vergleichen mal geben.

von PCB (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Gut, ich habe bisher nur mit icecube2 gearbeitet, da hatte ich keine
Probleme mit instaziierten EBRs.

In den einem Dokument zur Migration von icecube2 nach Radiant steht
aber, dass es in Radiant einen Wizard gibt, der dir instaziierbaren Code
erzeugt.
Hast du das mal ausprobiert?

von Edgar C. (ec-develo)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Edgar C. schrieb:
>> Ja, mach mich nur neidisch, LOL! Das Vorinitialisieren habe ich
>> probiert. Es kommen trotzdem nur Nullen raus.
>
> Ich probiere mal, noch eine Funktion einzubauen, um ein paar Zeichen zu
> füllen (mittels des Mäuseklaviers am Demo-Board), danach kann ich dir
> das Projekt gern zum Vergleichen mal geben.

Ich kann dir auch gerne eines meiner Boards zuschicken, falls dir das
nicht zu aufdringlich ist. Zum Behalten oder gegen Erstattung der
Rückversandkosten, natürlich. Vielleicht ist ja auch irgendwas
Konzeptionelles faul, obwohl es trivial aufgebaut ist und ansonsten
alles problemlos läuft.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Edgar C. schrieb:
> Ich kann dir auch gerne eines meiner Boards zuschicken, falls dir das
> nicht zu aufdringlich ist.

Ist es mir nicht - ich bin allerdings auf diesem Gebiet totaler
Anfänger. Hatte mir das Demo-Board von denen gekauft, weil es relativ
preiswert ist und dennoch ein vergleichsweise modernes FPGA beinhaltet.

Wir können gern auch beiden machen. Mein Code ist wirklich kein
Geheimnis.

von Edgar C. (ec-develo)


Bewertung
0 lesenswert
nicht lesenswert
PCB schrieb:
> Gut, ich habe bisher nur mit icecube2 gearbeitet, da hatte ich keine
> Probleme mit instaziierten EBRs.
>
> In den einem Dokument zur Migration von icecube2 nach Radiant steht
> aber, dass es in Radiant einen Wizard gibt, der dir instaziierbaren Code
> erzeugt.
> Hast du das mal ausprobiert?

Ja, aber das ist schon ein paar Tage her und ich werde es morgen noch
mal ausführlich testen. Danke dir!

von PCB (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Weiter oben dein VHDL-Code, wo du auch die Bilder von der Simulation
abgehängt hast, kann zumindest mit den EBRs nicht funktionieren.

Die EBRs sind ein sogenannter Pseudo-Dual-Port-RAM.
Du hast einen Lese- und einen Schreibport die beide jeweils einen
eigenen Adress- und Datenbus besitzen.
Du kannst beide Ports sogar mit unterschiedlichen Takten ansteuern.
Damit es keine Konflikte gibt, musst du dafür sorgen, dass am Lese- und
am Schreibport zum selben Zeitpunkt nicht dieselbe Adresse anliegt!
Weil ansonsten nicht sicher ist, ob beim Lesen die korrekten Daten
rausfallen.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
PCB schrieb:
> Damit es keine Konflikte gibt, musst du dafür sorgen, dass am Lese- und
> am Schreibport zum selben Zeitpunkt nicht dieselbe Adresse anliegt!

Das ist ja aber nicht sein primäres Problem, sondern er bekommt ja nicht
einmal völlig ohne Schreibvorgänge die Initialdaten aus seinem Speicher
raus.

von PCB (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Gibts denn irgendwelche neuen Erkenntnisse?

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
PCB schrieb:
> Gibts denn irgendwelche neuen Erkenntnisse?

Erstmal nur die, dass ich auf dem Board des TE bislang einen ROM auch
noch nicht zum Laufen bekommen habe. :-/  Er hat aber gerade mächtig
anderweitig zu tun, und ich muss natürlich nun noch einkreisen, woran
das genau liegen könnte. Offensichtlich ist es jedenfalls erstmal nicht
…

von Edgar C. (ec-develo)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> PCB schrieb:
>> Gibts denn irgendwelche neuen Erkenntnisse?
>
> Erstmal nur die, dass ich auf dem Board des TE bislang einen ROM auch
> noch nicht zum Laufen bekommen habe. :-/  Er hat aber gerade mächtig
> anderweitig zu tun, und ich muss natürlich nun noch einkreisen, woran
> das genau liegen könnte. Offensichtlich ist es jedenfalls erstmal nicht
> …

Jepp. Umzugskartons packen sich leider nicht von alleine :-)

Aber ich konnte es nicht sein lassen, bin gerade kurz zur Firma und habe
Oskar und Lötkolben geschwungen. Leider wieder erfolglos.

Ich habe mir, wie besprochen, die Spannungsversorgung angeschaut.

Beide Spannungen (1,2V und 3,3V) laufen recht sauber hoch und sind
stabil.
Allerdings war das FPGA nicht geladen und es lief kein Takt. Das werde
ich morgen testen.

Ich habe die 3V3 mit einem Ferrit Bead und einem fetten 47uF am Eingang
des Reglers gegenüber den 1V2 leicht verzögert. Die 1V2 laufen also
zuerst hoch, bei ca. 0,5V beginnt auch die 3V3 zu steigen.

Laut Datenblatt ist das so empfohlen. Es gibt sogar noch eine weitere
Bedingung in der Reihenfolge der I/O-Spannungen. Allerdings wird kein
Grund dafür angegeben. Ein Hinweis auf den Grund findet man in dem User
Guide für das Lattice-eigene Evalboard "iCE40 UltraPlus Breakout Board".
Dort steht auf Seite 11:

The power supplies on the iCE40 UltraPlus Breakout Board are simplified
and suitable for booting from the external SPI flash. The power supply
sequencing does not conform to the NVCM boot requirements as specified
in DS1056, iCE40 UltraPlus Family Data Sheet. The user may encounter
intermittent boot success and/or higher than specified startup
currents when attempting to boot from NVCM.

Auf diesem Board wird ein Doppel-Spannungsregler verwendet, dessen
Regler unabhängig voneinander betrieben werden. Also ebenfalls kein
Sequencing.

Das NVCM rühre ich nicht an. Ich benutze direkte Programmierung bzw ein
SPI-Flash.

To be continued.

von Edgar C. (ec-develo)


Bewertung
0 lesenswert
nicht lesenswert
Tagesupdate

Jörg war so freundlich, einen Sekundenzähler in VHDL zu schreiben,
dessen aktueller Stand auf dem 7-Segment-Display meines Testboards
ausgegeben wird.

Wird der Hex zu 7-Segment-Dekoder als case-Anweisung implementiert,
funktioniert die Schaltung klaglos. Wird er als Tabelle in einem EBR Ram
(Rom) abgelegt, funktioniert die Schaltung nur, wenn man das Bitfile ins
Flash brennt und das FPGA sich daraus selbst konfiguriert.

Schreibt man das selbe Bitfile direkt ins FPGA, bleibt die Anzeige
dunkel.

Beim case geht beides.

Weh Tee Eff?

Nun muss ich mir das Config-Inteface einmal unter die Lupe nehmen.

In jedem einzelnen Fall geht das Config Done Flag auf aktiv, das sagt
mir die Led, die daran hängt. Ich achte stets darauf, denn zumindest bei
Xilinx heißt das, dass sowohl die Anzahl der Clocks/Bits als auch die
Prüfsumme in Ordnung waren.

Ob das bei Lattice auch so ist, muss ich nun raus suchen.

Und dann muss ich einmal schauen, ob ich den Effekt auch bei meinen
eigenen Designs sehe.

Beitrag #6306490 wurde vom Autor gelöscht.
von Mampf F. (mampf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Edgar C. schrieb:
> Schreibt man das selbe Bitfile direkt ins FPGA, bleibt die Anzeige
> dunkel.

Wie genau machst du das? Ich kenne leider deine Hardware und deinen
Programmer nicht ...

von Edgar C. (ec-develo)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Mampf F. schrieb:
> Edgar C. schrieb:
>> Schreibt man das selbe Bitfile direkt ins FPGA, bleibt die Anzeige
>> dunkel.
>
> Wie genau machst du das? Ich kenne leider deine Hardware und deinen
> Programmer nicht ...

Ich habe mir ein eigenes Eval-Board gebaut auf dem neben Schaltern,
Taster, Leds und Siebensegmentanzeigen hauptsächlich ein ICE40UP5k-SG48,

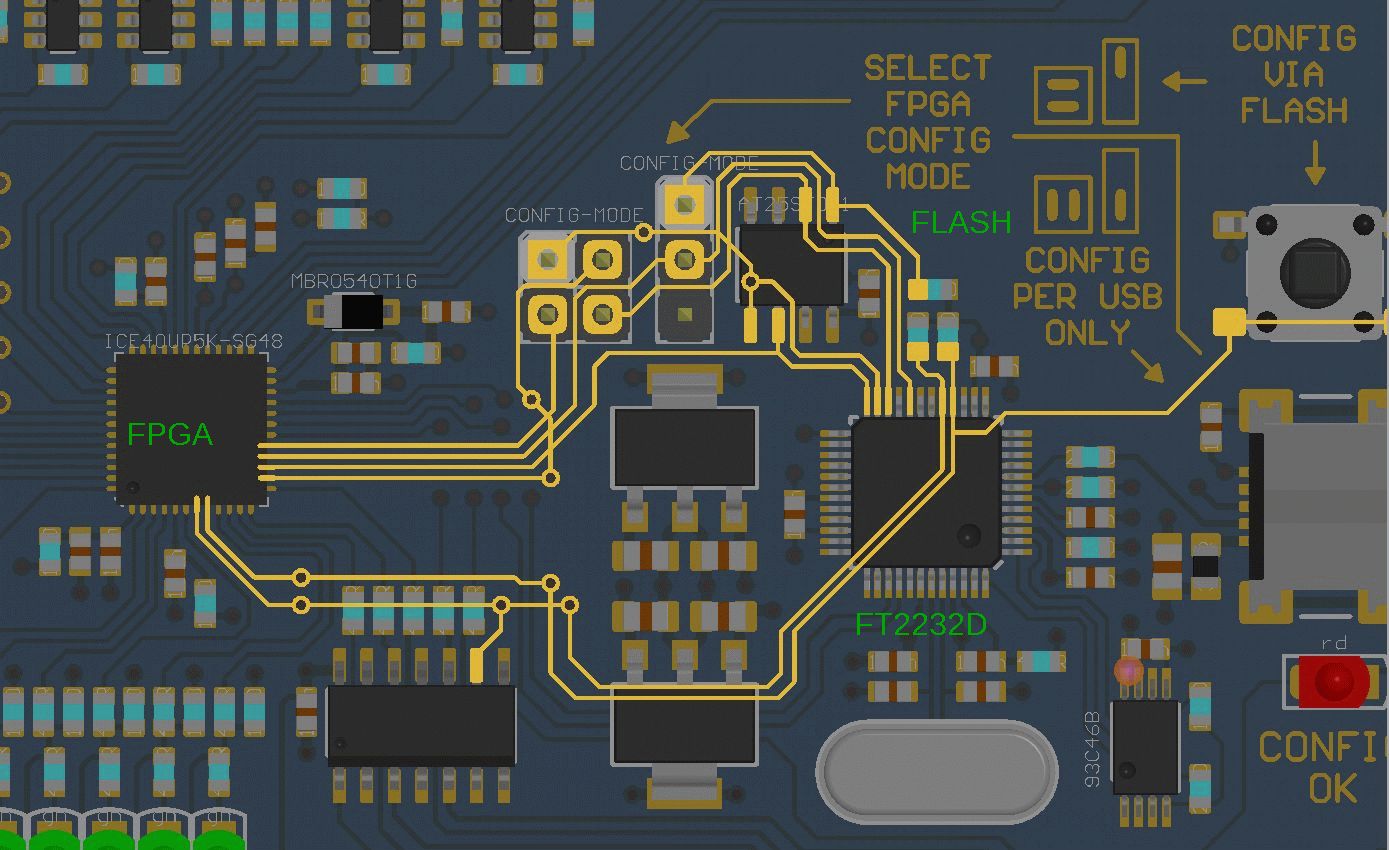

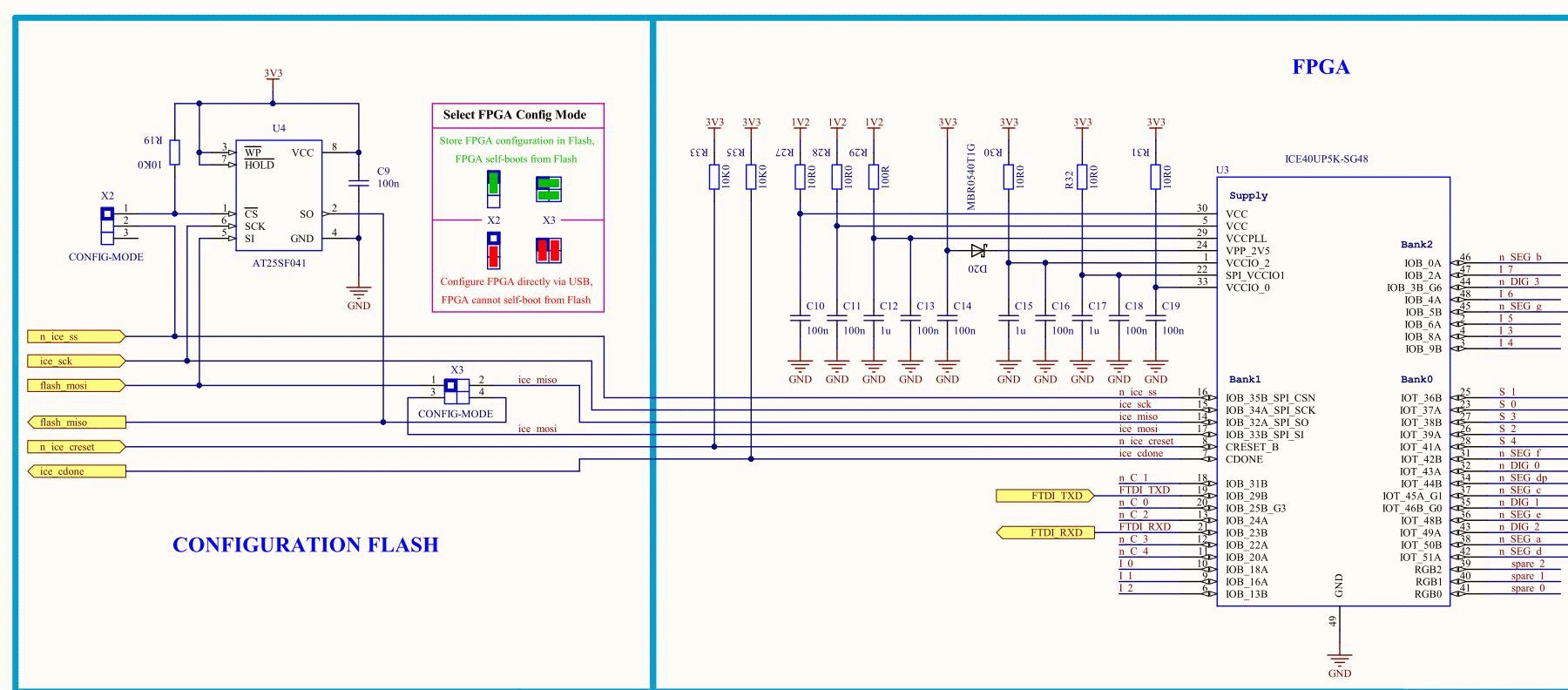

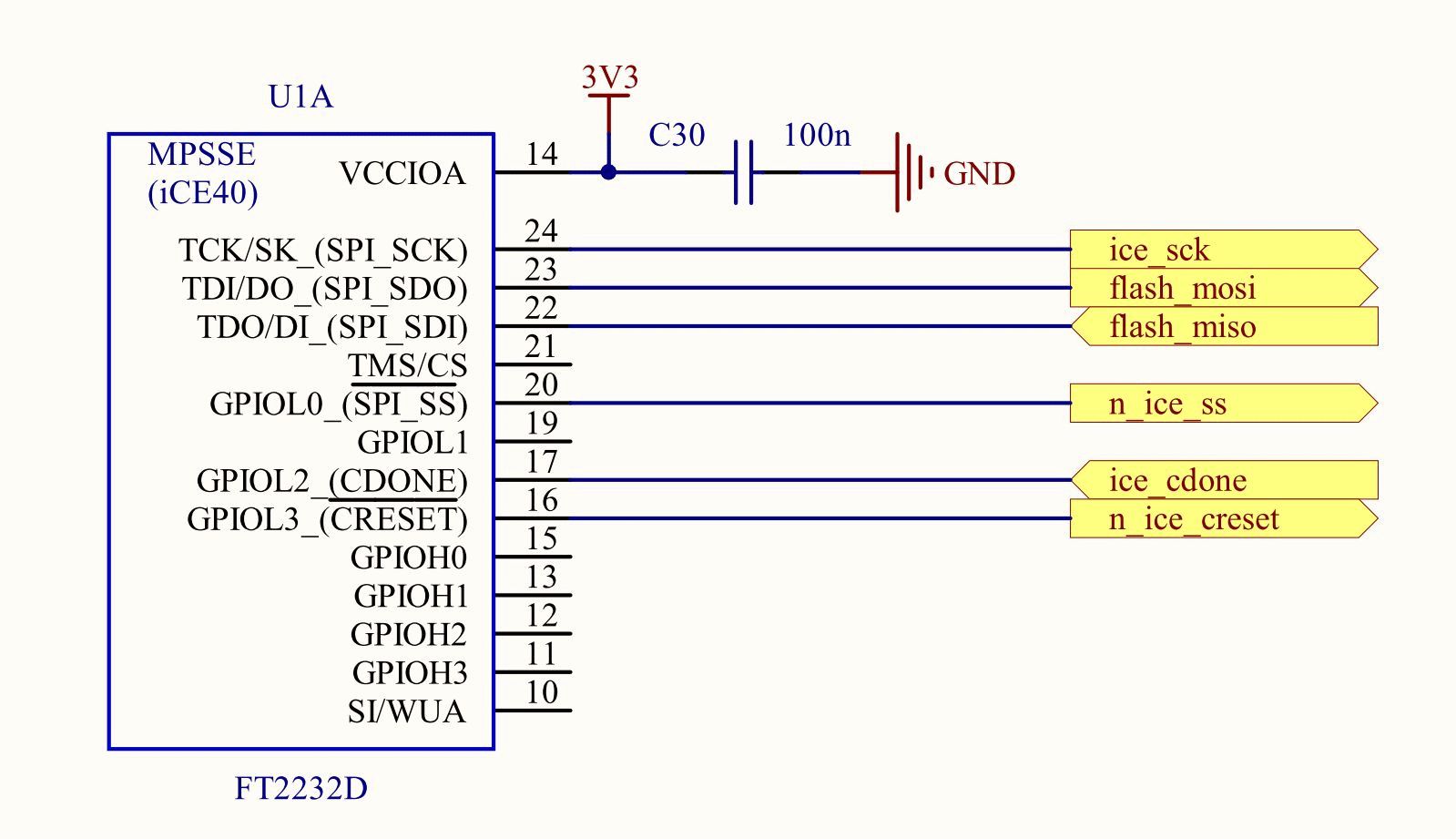

ein FT2232D und ein Flash-Baustein drauf sind. Die Verdrahtung und die
logische Teilschaltung siehst du in den ersten drei angehängten Bildern.

Der Stand meiner Messungen und Erkenntnisse der letzten beiden Abende:

1. Ich denke, dass Radiant stets korrekte Schaltungen synthetisiert
2. Das Problem liegt offenbar in der Konfiguration

Ich bin blauäugig davon ausgegangen, dass der Radiant Programmer, also
die Software von Lattice, meinen FT2232D erkennt. Tut er auch irgendwie.

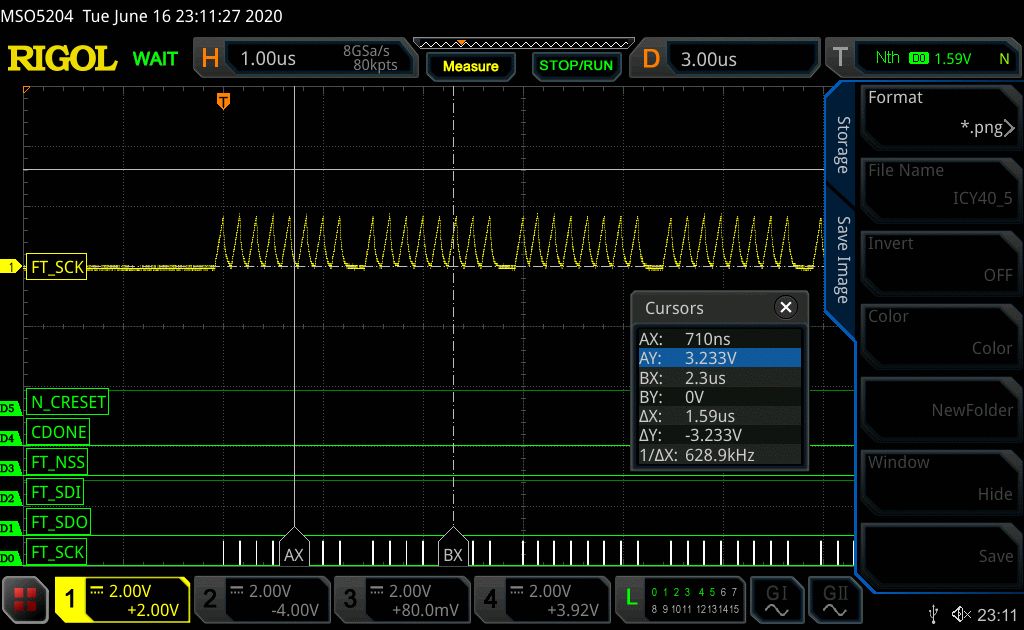

Allerdings eignet sich die D-Type nicht, um 6MHz auf SCK auszugeben und
das ist die Defaulteinstellung. Ich habe also die ganze Zeit einen
Sägezahn als SCK gehabt und es ist ein Wunder und ein Unglück dazu, dass
überhaupt etwas im FPGA ankam. (ICY40_TCK_Clock_Default.gif)

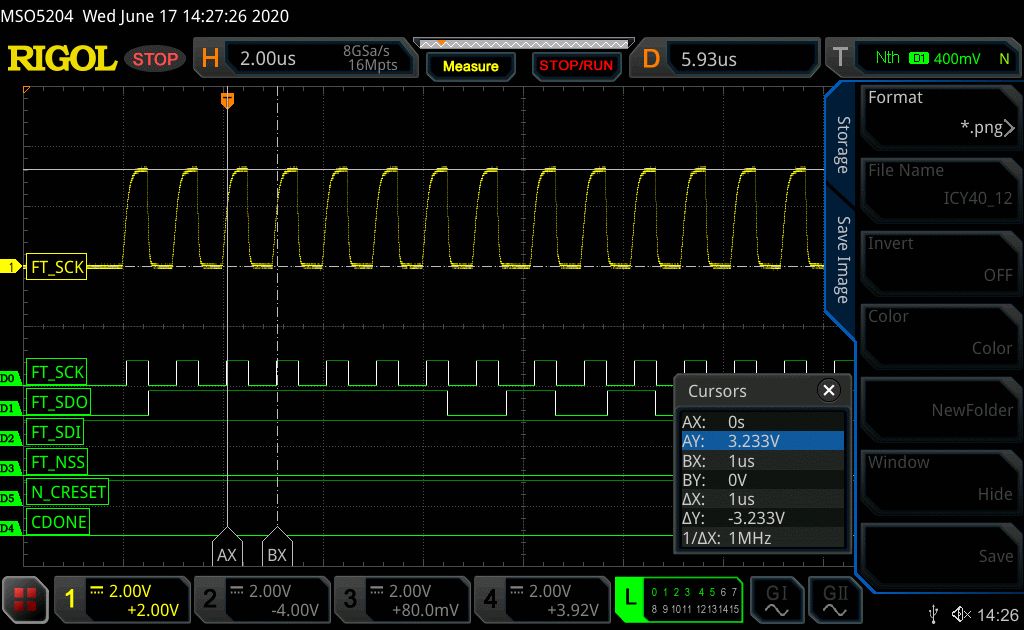

Zum Glück gibt es eine Option im Programmer "Programming Speed Settings"
Damit bekommt man eine ordentliche Clock von z.B. 1 MHz hin

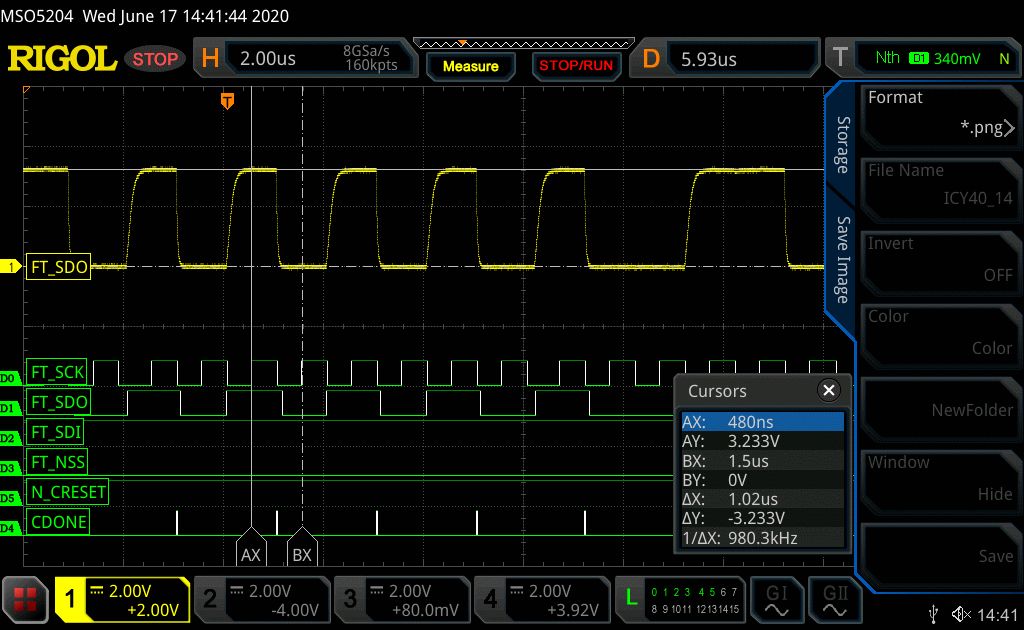

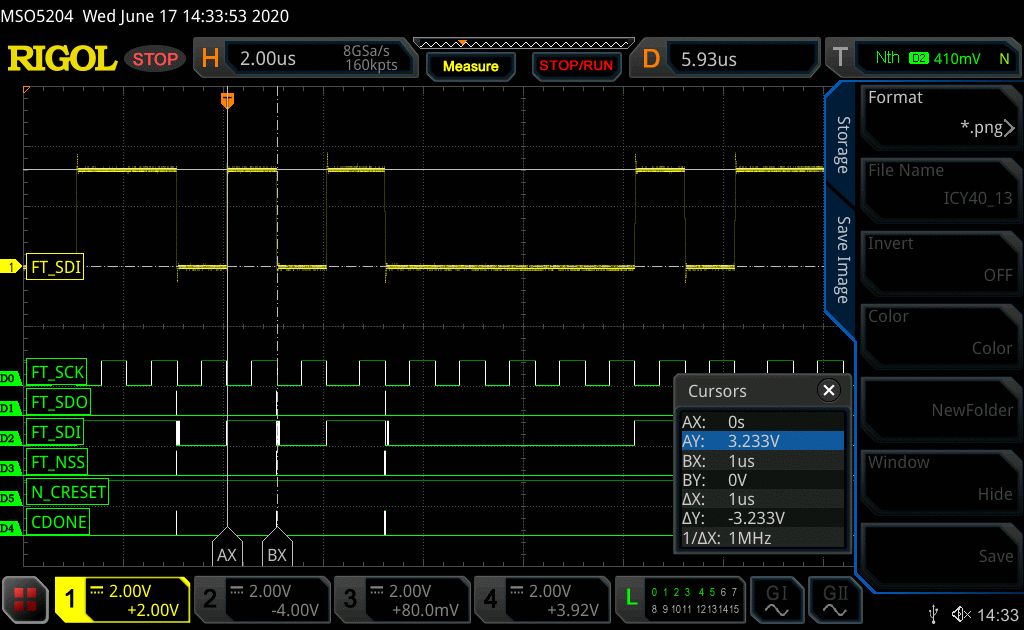

(ICY40_TCK_Divided_by_6.gif) und auf den ersten Blick schienen mir auch
die Daten zu den Flanken zu passen. (ICY40_Data_to_FPGA_vs_TCK.gif)
(ICY40_Data_from_FPGA_vs_TCK.gif)

Auch die Integrität aller Signale ist ok.

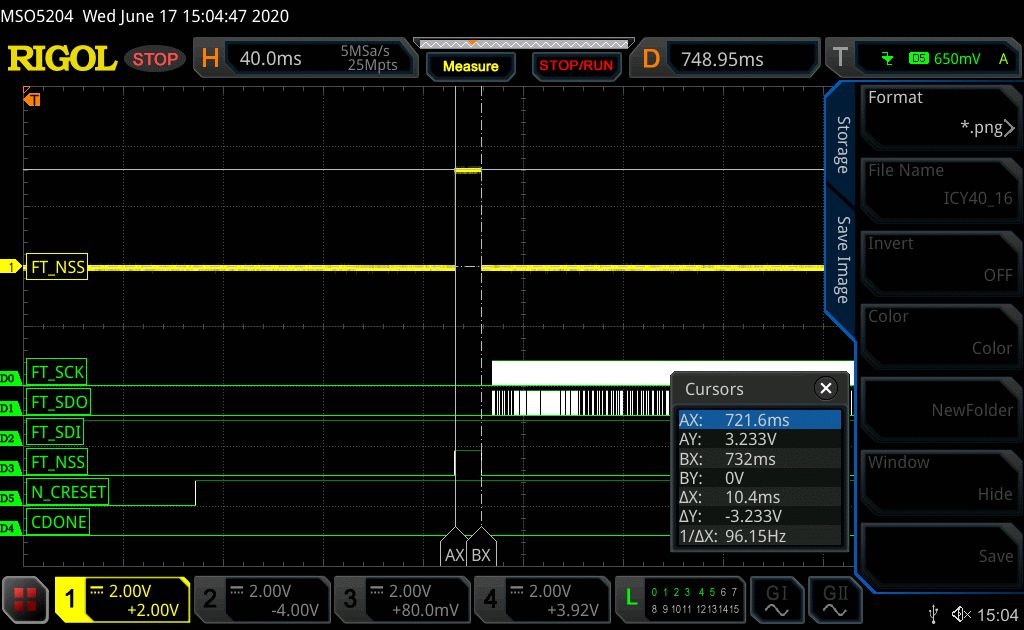

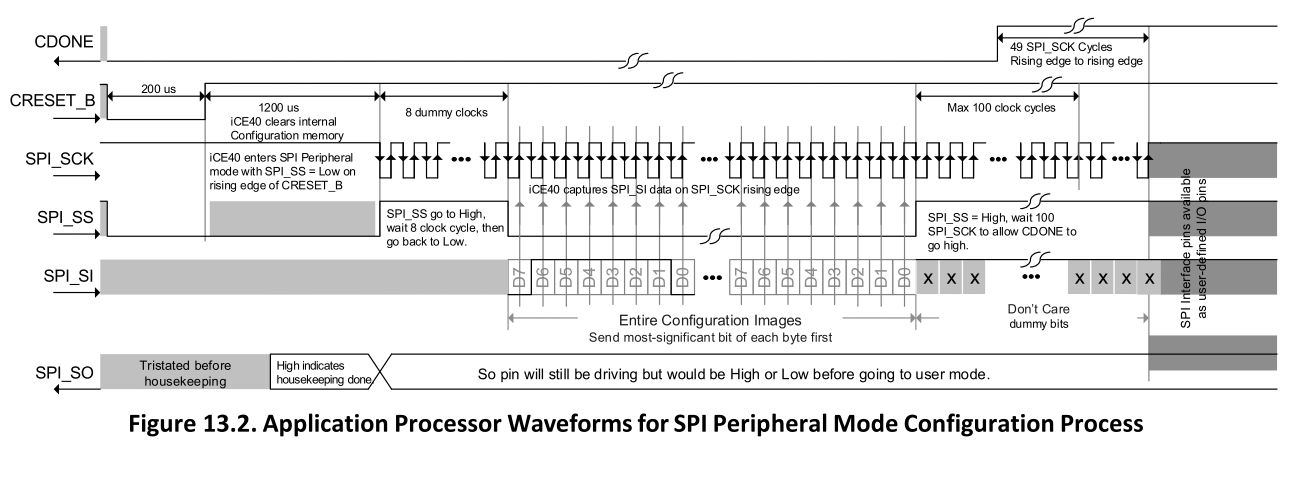

Allerdings zeigt FPGA-TN-02001-3.2 iCE40 "Programming and Configuration"
vom März dieses Jahres etwas grundlegend anderes, als ich an meiner
Schaltung messe (ICY40_Start_of_Configuration.gif)
(FPGA-TN-02001-3.2__SPI_Peripheral_Mode_Configuration.gif)

So ist bei mir der Ruhepegel der Clock Null statt Eins und während des
SPI_SS - High-Pulses kommen keine 8 dummy clocks.

Und was soll ich sagen... es funktioniert immer noch nicht. Programmiert
man das CRAM mit "Fast Configuration", geht CDONE auf high, aber die
Schaltung mit den EBRs funktioniert nicht. Programmiert man das CRAM mit
"Program, Verify", kotzt er nur eine Fehlermeldung aus.

Ich denke, ich werde als Nächstes bei Lattice nachfragen, ob der FT2232D
überhaupt unterstützt wird.

von PCB (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Der Programmer von Lattice arbeitet auch mit einem FTDI-Chip. Ich kann
dir aber gerade nicht sagen mit welchem.

von PCB (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Aprospros, bekommt dein FPGA eigentlich einen Takt von außen?

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
PCB schrieb:
> Ich kann dir aber gerade nicht sagen mit welchem.

FT2232H - das ist Edgar schon bewusst. ;-) Er nahm nur an, dass es in
erster Linie auf die in den FTDIs verbaute MPSSE ankommt, nicht auf den
tatsächlichen Chip, daher hat er einen FT2232D benutzt.

PCB schrieb:
> Aprospros, bekommt dein FPGA eigentlich einen Takt von außen?

Nö, arbeitet mit dem internen Taktgenerator. Reicht für diese einfachen
Anwendungen (ist ja ein Lehr- und Spiel-Board) an sich auch.

von Edgar C. (ec-develo)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> PCB schrieb:
>> Ich kann dir aber gerade nicht sagen mit welchem.
>
> FT2232H - das ist Edgar schon bewusst. ;-) Er nahm nur an, dass es in
> erster Linie auf die in den FTDIs verbaute MPSSE ankommt, nicht auf den
> tatsächlichen Chip, daher hat er einen FT2232D benutzt.

Ganz genau ;-)

>
> PCB schrieb:
>> Aprospros, bekommt dein FPGA eigentlich einen Takt von außen?
>
> Nö, arbeitet mit dem internen Taktgenerator. Reicht für diese einfachen
> Anwendungen (ist ja ein Lehr- und Spiel-Board) an sich auch.

Ebenfalls ;-)

Wie ich gerade gesehen habe, kann man die Stromtreiberfähigkeit der
FTDI-Ausgänge im angeschlossenen EEPROM separat für die beiden Ports A
und B einstellen. Per Default liefern sie 4mA je Ausgang, ich habe sie
für Port A auf 12mA umgestellt und nach einem Powercycle sieht die Clock
selbst bei 6MHz halbwegs akzeptabel aus.

Sonst hat sich aber nichts geändert.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Ja, das hatte ich auch schon probiert.

Naja, im Zweifelsfalle muss man halt den Umweg über den SPI-Flash gehen.

Jetzt muss ich nur noch iceprog (aus der "icestorm"-Suite) dazu bringen,
dass es mit deinem Flash zurecht kommt; mit dem des
Lattice-Breakout-Boards hat es kein Problem. Der Radiant-Programmer
unter Linux funktioniert schlicht gar nicht (das "Program"-Icon bleibt
immer ausgegraut), sodass ich bislang immer noch eine Extrarunde über
Windows drehen muss. Zusätzlicher Vorteil: während der
Lattice-Programmer erstmal eine Ewigkeit seinen "Dödelbalken" hin und
her schiebt, legt iceprog sofort los und ist nach wenigen Sekunden
fertig.

von PCB (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> PCB schrieb:
>> Aprospros, bekommt dein FPGA eigentlich einen Takt von außen?
>
> Nö, arbeitet mit dem internen Taktgenerator. Reicht für diese einfachen
> Anwendungen (ist ja ein Lehr- und Spiel-Board) an sich auch.

Der interne Takt soll aber nicht so genau sein.

Ich habe mal einen Auszug von dem Schaltplan von meinem Board
angehangen.
Vielleicht hilft das ja weiter.

In meinem Design hatte ich selber mal das Problem, dass das Ziehen von
CRESET_B auf '0' beim Hochfahren dazu geführt hat, dass sich das FPGA
nur in sehr wenigen Fällen das Image aus dem Flash geholt hat.

Ebenso hatte ich auch Startup Probleme, wo es nur sehr schwierig
einzugrenzen war, dass es am VHDL-Code lag.

von Edgar C. (ec-develo)


Bewertung
0 lesenswert
nicht lesenswert
PCB schrieb:
> Jörg W. schrieb:
>> PCB schrieb:
>>> Aprospros, bekommt dein FPGA eigentlich einen Takt von außen?
>>
>> Nö, arbeitet mit dem internen Taktgenerator. Reicht für diese einfachen
>> Anwendungen (ist ja ein Lehr- und Spiel-Board) an sich auch.
>
> Der interne Takt soll aber nicht so genau sein.
>
> Ich habe mal einen Auszug von dem Schaltplan von meinem Board
> angehangen.
> Vielleicht hilft das ja weiter.
>
> In meinem Design hatte ich selber mal das Problem, dass das Ziehen von
> CRESET_B auf '0' beim Hochfahren dazu geführt hat, dass sich das FPGA
> nur in sehr wenigen Fällen das Image aus dem Flash geholt hat.
>
> Ebenso hatte ich auch Startup Probleme, wo es nur sehr schwierig
> einzugrenzen war, dass es am VHDL-Code lag.

Ja, Danke dir! Im Prinzip ist meine Verschaltung genau so.

Der Takt soll laut Lattice bei jedem Device recht stabil sein, aber
zwischen den einzelnen Devices soll es +/- 10% Differenz geben. Sprich,
ein FPGA, das mit 48,000 MHz läuft, tut dies recht stabil, wohingegen
ein anderes recht stabil mit 50 MHz läuft.

Da mein Board nur eine einzige Schnittstelle nach außen hat, nämlich die
Serielle, bestimmt auch sie die Anforderungen an das Timing. Und da
hatte ich vor, mich auf 115,2 kbaud zu begrenzen und
Exemplar-Abweichungen wegzukalibrieren.

von Edgar C. (ec-develo)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Ja, das hatte ich auch schon probiert.
>
> Naja, im Zweifelsfalle muss man halt den Umweg über den SPI-Flash gehen.

Und mit den 12mA-Treibern, Default Clock Divider (also 6MHZ) und dem
Umweg über das Flash, funktioniert jetzt auch endlich eines meiner
eigenen Designs mit EBRs.

Oh Happy Day :-)

Erst einmal vielen Dank an alle, die sich um mein Thema bemüht haben.
Ein besonders großes Dankeschön an Jörg, natürlich.

Ich werde trotzdem noch bei Lattice nachhaken und hier berichten, was an
Feedback von denen kommt.

von Edgar C. (ec-develo)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:

> Jetzt muss ich nur noch iceprog (aus der "icestorm"-Suite) dazu bringen,
> dass es mit deinem Flash zurecht kommt;

Aha? Kann das iceprog denn auch cram direkt beschreiben?

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Edgar C. schrieb:

> Aha? Kann das iceprog denn auch cram direkt beschreiben?

Ja, auf dem Breakout-Board klappt das.

Gut, ob's mit dem FT2232D (statt des 2232H) klappen wird, kann ich dir
natürlich noch nicht sagen :), aber es sollte ja zumindest mit dem Flash
auch auf deinem Board irgendwie funktionieren, nicht nur auf dem von
Lattice.

Da bin ich gerade dran, icestorm hatte mich sowieso schon interessiert.

von Edgar C. (ec-develo)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Edgar C. schrieb:
>
>> Aha? Kann das iceprog denn auch cram direkt beschreiben?
>
> Ja, auf dem Breakout-Board klappt das.
>
> Gut, ob's mit dem FT2232D (statt des 2232H) klappen wird, kann ich dir
> natürlich noch nicht sagen :), aber es sollte ja zumindest mit dem Flash
> auch auf deinem Board irgendwie funktionieren, nicht nur auf dem von
> Lattice.
>
> Da bin ich gerade dran, icestorm hatte mich sowieso schon interessiert.

Cool. Ein Test mit 12mA-Ausgängen und CRAM direkt könnte zeigen, ob es
an dem Algorithmus der Radiant Programmer-SW liegt.

von PCB (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Habe nicht so ganz verstanden, was jetzt das Problem war und wie du es
lösen konntest.
Bin gerade selber dabei, mein altes Design zu erweitern und werde vom
ICE5LP1K auf den ICE40HX4K umsteigen.
Die Unterschiede zwischen den verschiedenen Typen der ice40-Serie sind
ja nicht ganz so groß.

von Edgar C. (ec-develo)


Bewertung
0 lesenswert
nicht lesenswert
PCB schrieb:
> Habe nicht so ganz verstanden, was jetzt das Problem war und wie du es
> lösen konntest.

Kann ich nachvollziehen ;-)


Kurz zusammengefasst...

1. Das Signal SPI_CLK vom FT2232D war unbrauchbar. Die Ursache ist klar
und es gibt eine Lösung.

Ursache war die geringe Treiberleistung von 4mA in Verbindung mit der
Default-Frequenz von 6 MHz.

Die Treiberleistung konnte mittels FTProg im EEProm auf 12mA umgestellt
werden.

Nun ist die Clock korrekt, das Flash kann zuverlässig programmiert
werden und das FPGA bootet zuverlässig daraus.

Verwirrend war, dass manche Designs trotzdem liefen und manche nicht.

2. Noch ungeklärt ist, warum der direkte Download in das CRAM trotz der
korrigieren Clock nicht funktioniert.

Das, was der Oskar aufzeichnet, ist nicht das, was laut TN-02001-3.2 zu
sehen sein sollte. So ist die Ruhelage der Clock invertiert und es
fehlen Clockpulse vor dem eigentlichen Bitstrom.


Das liegt aber ausschließlich in der Hand der Radiant-Programmer-SW.

von PCB (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ah OK :)

Wird dein FPGA eigentlich vom Diamond Programmer unterstützt?

Und könnte das mit dem CRAM daran liegen, dass du dafür eventuell MISO
und MOSI vertauschen musst?
Ich meine, dass du ja quasi den Flash und das FPGA am SPI-Bus hängen
hast und du kannst entweder den Flash direkt über den Programmer
programmieren oder das FPGA.

Ich muß zugeben, dass ich bisher glaube immer nur den Flash programmiert
habe und wundere mich gerade, ob das überhaupt funktionieren kann, wenn
das FPGA und der Flash an derselben Chip-Select-Leitung hängen.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
PCB schrieb:
> ob das überhaupt funktionieren kann, wenn das FPGA und der Flash an
> derselben Chip-Select-Leitung hängen.

Das funktioniert mit diesen lustigen "kreuz und quer"-Jumpern. Steckst
du sie so
   o===o

   o===0

hast du eine Variante, steckst du sie so
   o   o
   I   I
   I   I
   o   o

die andere.

Macht das Lattice-Breakout-Board auch so.

von PCB (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Für mich ist Zeit fürs Wochenende :D

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Edgar C. schrieb:
> Aha? Kann das iceprog denn auch cram direkt beschreiben?

Gerade mal auf dem Breakoutboard meinen BAS-Generator nochmal getestet:
ja, der funktioniert tatsächlich (und damit er das tut, muss auch EBR
klappen), und das iceprog braucht laut Logicanalyzer gerade mal 170 ms,
um das komplette Design in den RAM zu laden. :-o

Dagegen rödelt der Radiant Programmer ja endlos durch die Kante …

von Edgar C. (ec-develo)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Edgar C. schrieb:
>> Aha? Kann das iceprog denn auch cram direkt beschreiben?
>
> Gerade mal auf dem Breakoutboard meinen BAS-Generator nochmal getestet:
> ja, der funktioniert tatsächlich (und damit er das tut, muss auch EBR
> klappen), und das iceprog braucht laut Logicanalyzer gerade mal 170 ms,
> um das komplette Design in den RAM zu laden. :-o
>
> Dagegen rödelt der Radiant Programmer ja endlos durch die Kante …

Sieht so aus, als würde er immer wieder alle möglichen Ports nach
Programmern absuchen, bevor er loslegt :-(

Ich habe noch eine Bitte... könntest du mein Board mit FTProg mal auf
12mA updaten (falls du es noch nicht getan hast) und dann das Bitfile
deines ICY_BLINK !!mit!! EBR per iceprog direkt in das CRAM laden?

Wenn das funktioniert, hätte ich noch ein wenig argumentativen Stoff für
meine Anfrage bei Lattice.

> klappen), und das iceprog braucht laut Logicanalyzer

Hast du vielleicht auch einen Schrieb davon? Mich würde interessieren,
ob das Protokoll des iceprog der Lattice-TN entspricht.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Das iceprog kommt derzeit mit deinem Board noch gar nicht klar. Ich
möchte es zumindest gern für den Flash aber hinbekommen (da der ja mit
dem Lattice-Programmer funktioniert). Wenn es dann auch noch mit CRAM
geht, wäre das natürlich noch besser.

Einen LA-Trace von einem CRAM-Upload auf das Breakout-Board kann ich dir
geben. Ist mit einem Saleae gemacht, aber selbst wenn du den nicht hast,
deren Software kann man frei runterladen, dort kannst du dir den
reinziehen.

von Christoph Z. (christophz)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Ist mit einem Saleae gemacht

Falls du mal ein paar mehr Features und mehr Protokolldekoder möchtest:
https://sigrok.org/

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
2 lesenswert
nicht lesenswert
So, nun die Auflösung des Knotens.

iceprog benutzt zwei Features des FT2232H, die beim D nicht unterstützt
sind. Das erste ist, dass sie (obwohl das der Default ist), explizit den
1:5 Vorteiler für den Takt aktivieren. Das hat natürlich beim D gar
keinen Sinn, führt aber dazu, dass ab diesem Moment alles durcheinander
kommt.

Nachdem ich diese Aktion auf die H-Chips eingeschränkt habe,
funktionierte Flash-Upload im iceprog (also gleiche Situation wie im
Radiant).

Das zweite sind offenbar die "(mindestens) 49 Dummy Bits" am Ende. Um 49
Bits zu senden, wurde beim iceprog (und möglicherweise auch bei Radiant)
auf die Dummy-Kommandos 0x8E/0x8F zurück gegriffen, die es wiederum auch
nur bei den H-Chips von FTDI gibt. Dabei ist die Lösung ganz einfach:
man sendet 7 komplette Bytes und damit halt 56 Bits. Macht das Kraut
nicht fett, aber danach geht's auch mit dem D-Chip und CRAM-Upload. Auch
mit vollen 6 MHz, trotz der etwas „schrägen“ Signalformen, die Edgar
dokumentiert hat.

von Christoph Z. (christophz)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> So, nun die Auflösung des Knotens.

Gratulation und Hut ab vor eurer Hartnäckigkeit in  der Freizeit!

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> und möglicherweise auch bei Radiant

Ein USB-Trace zeigt, dass der Radiant-Programmer exzessiv das Kommando
0x8F benutzt. Damit dürfte der FT2232D bei ihnen schlicht und ergreifend
"unsupported" sein.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Christoph Z. schrieb:
> Gratulation und Hut ab vor eurer Hartnäckigkeit in  der Freizeit!

Naja, reverse engineering von Kommunkationsprotokollen habe ich ja auch
bei AVRs schon genügend gemacht. ;-)

Es war einfach zu schade um Edgars schöne Entwicklungsplattform. Ich
finde, er hat sich da eine schöne FPGA-Lernplattform geschaffen, auf der
ein FPGA-Anfänger allerlei Krams findet, um mit mehr als nur ein paar
Simulationen loslegen zu können.

von Edgar C. (ec-develo)


Bewertung
1 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Christoph Z. schrieb:
>> Gratulation und Hut ab vor eurer Hartnäckigkeit in  der Freizeit!
>
> Naja, reverse engineering von Kommunkationsprotokollen habe ich ja auch
> bei AVRs schon genügend gemacht. ;-)
>
> Es war einfach zu schade um Edgars schöne Entwicklungsplattform. Ich
> finde, er hat sich da eine schöne FPGA-Lernplattform geschaffen, auf der
> ein FPGA-Anfänger allerlei Krams findet, um mit mehr als nur ein paar
> Simulationen loslegen zu können.

Danke für die Blumen, allerseits ;-) Und vor allem Danke an Jörg, der
den Löwenanteil zum Knacken des Rätsels beigetragen hat.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [vhdl]VHDL-Code[/vhdl]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
