Forum: Analoge Elektronik und Schaltungstechnik Was genau ist Bildleistung und was kostet diese den Versorger?


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Harald (Gast)


Bewertung
-3 lesenswert
nicht lesenswert
Hallo,
ich bin kein Experte, also verzeiht mir die banale Frage. Aber ausgehend
von diesem Video
https://youtu.be/WBFZE-o96rU?t=410
und den Kommentaren darunter, habe ich versucht, mir Gedanken zu machen,
was eigentlich Blindleistung ist. Meine Frage, muss der Energieversorger
diese Bilndleistung erzeugen, bzw entstehen ihm Kosten durch induktive
und kapazitive Verbraucher? Verursacht Blindleistung Verluste? Werden
diese Verluste in Wirkleistung, sprich Wärme umgewandelt? Offenbar
müssen Großverbraucher ja für Blindleistung zahlen, während der
Stromzähler in Privathaushalten nur Wirkleistung zählt.

von Kandinsky (Gast)


Bewertung
-6 lesenswert
nicht lesenswert
Im Idealfall heben sich die beiden Arten der Blindleistungen im Netz
gegenseitig auf. Das kostet den Versorger dann nichts und der Generator
muss das dann auch nicht in Wärme umwandeln.

von Lurchi (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Die Blindleistung erzeugt auch Verluste an den Leitungen und
Transformatoren. Viel der Blindleistung wird sich am 1. Transformator
zwischen den einzelnen Verbrauchern kompensieren und ggf. werden vom
Energieversorger passenden Kondensatoren bei bedarf zugeschaltet. Je
nach Art der Blindleistung geht das bis zurück zu einem Generator und
vor allem die Oberwellen haben in den Transformatoren ggf. etwas höhere
Verluste.
Es gibt also entsprechende Verluste und die Leitungen / Transformatoren
müssen etwas größer ausgelegt sein.

Ich kenne jetzt keine konkreten Zahlen, aber ich würde so mit etwa 2%
Verlusten zur Wirkleistung rechnen. Das kann aber je nach Ort und Art
der Blindleistung variieren, u.A. weil sich die Blindleistungen relative
lokal ausgleichen können.

Der Preis für die Blindleistung dürfte in der Regel einiges niedriger
sein als für die normale Wirkleistung.

von Der schreckliche Sven (Gast)


Bewertung
-4 lesenswert
nicht lesenswert
Der Blindstrom(!) muß vom Generator erzeugt werden, was in diesem
entsprechende Verluste erzeugt.
Von Blind-Leistung zu reden, ist eigentlich Unfug.

von re (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Harald schrieb:
> was eigentlich Blindleistung ist.

Leistung, die erst aufgenommen und dann in der gleichen
Schwingungsperiode wieder zurückgegeben wird. Das manifestiert sich in
einer Stromkomponente, die um 90° zur Spannung phasenversetzt ist.


Harald schrieb:
> Verursacht Blindleistung Verluste?

Ja. Es fließen ja eben trotzdem Ströme, die (ganz unabhängig von ihrer
Phasenlage zur Spannung) in den Leitungen, Transformatoren und
Stromerzeugern ohmsche Verluste (aka Wärme) erzeugen.


Harald schrieb:
> Meine Frage, muss der Energieversorger diese Bilndleistung erzeugen

Ja. Auch hier gilt Energieerhaltung, also muss er sie erstmal erzeugen.
Er kriegt sie dann innerhalb einer Schwingungsperiode zwar wieder
zurück, aber diese Leistung zurückzunehmen stellt ihn eher vor noch
andere Probleme als dass es ihm irgendetwas nützen würde.


HTH
(re)

von Elektrofan (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Blindleistung = Amplitude der Pendelleistung,
                eben jener Leistung, die hin und her pendelt.

Wirkleistung  = arithmetisches Mittel der Leistung über eine
                oder viele komplette Perioden.

von ths (Gast)


Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert

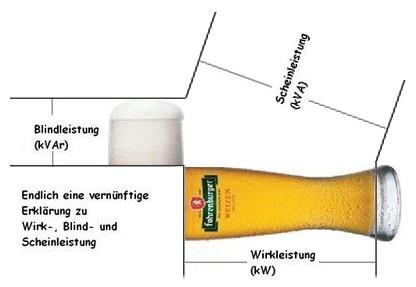

Alles ganz einfach

von Rainer D. (rainer4x4)


Bewertung
0 lesenswert
nicht lesenswert

von Jochen A. (lok01)


Bewertung
0 lesenswert
nicht lesenswert
War deswegen auch ein dicker Kondensator in Leuchstofflampen?

von Gerald K. (geku)


Bewertung
0 lesenswert
nicht lesenswert
Harald schrieb:
> Verursacht Blindleistung Verluste?

Ja

Harald schrieb:
> Werden
> diese Verluste in Wirkleistung, sprich Wärme umgewandelt?

Ja

Harald schrieb:
> Offenbar
> müssen Großverbraucher ja für Blindleistung zahlen, während der
> Stromzähler in Privathaushalten nur Wirkleistung zählt.

Diese Kosten werden, wie andere, dem Verbraucher verrechnet.

Kondensatoren und Induktivitäten an der Netzspannung verursachen einen
Blindstrom . Dieser Blindstrom verursacht Spannungsabfälle auf den
Zuleitungen.

Im ohm'schen Widerstand der Zuleitungen verusacht der Blindstrom mit dem
Spannungsabfall eine Verlustleistung, die in Form von Wärme verloren
geht.
Im ohm'schen Leitungswiderstand macht es keinen Unterschied ob der Strom
von einem Verbraucher oder von einem Kondensator oder Induktivität
stammt.

Beitrag #6538738 wurde von einem Moderator gelöscht.
von Egon D. (egon_d)


Bewertung
0 lesenswert
nicht lesenswert
Der schreckliche Sven schrieb:

> Der Blindstrom(!) muß vom Generator erzeugt werden,
> was in diesem entsprechende Verluste erzeugt.
> Von Blind-Leistung zu reden, ist eigentlich Unfug.

Genau andersherum.

Elektrischer Strom ist die gerichtete Bewegung von
Ladungsträgern.
Es ist daher Unsinn, von "Blindstrom" zu sprechen --
entweder die Ladungsträger bewegen sich gerichtet,
oder sie tun es nicht.
Überdies gerät man mit "Blindstrom" in Erklärungs-
notstand, weil der "Blindstrom" zwar angeblich
Wirkleistung in Form von VERLUSTEN verursacht,
andererseits aber nicht in der Lage ist, Wirkleistung
zum VERBRAUCHER zu transportieren. Das ist irgendwie
nicht logisch.

Wenn jedoch ein elektrischer Wechselstrom fließt und
eine elektrische Wechselspannung anliegen, dann kann
man nach P = U * I auf die Übertragung von elektrischer
Leistung schließen.
Das bedeutet aber keineswegs automatisch, dass auch
WIRKLEISTUNG übertragen wird -- es kann nämlich eine
Phasenverschiebung zwischen Strom und Spannung vorliegen.
So kommen Blind-, Wirk- und Scheinleistung zu Stande.

von Elektrofan (Gast)


Bewertung
0 lesenswert
nicht lesenswert
> Überdies gerät man mit "Blindstrom" in Erklärungs-
> notstand, weil der "Blindstrom" zwar angeblich
> Wirkleistung in Form von VERLUSTEN verursacht,
> andererseits aber nicht in der Lage ist, Wirkleistung
> zum VERBRAUCHER zu transportieren. Das ist irgendwie
> nicht logisch.

Der Blindstrom, vom Verbraucher bezogen, setzt per def. an eben
diesem keine Wirkleistung um.
Fliesst aber unvermeidlich durch die Zuleitung, Transformatoren, etc.
DORT verursacht er, genauso unvermeidlich, Stromwärmeverluste.

von Lurchi (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Jochen A. schrieb:
> War deswegen auch ein dicker Kondensator in Leuchstofflampen?

Die Blindleistung war ein Grund dafür bei mehr Leuchtstofflampen
zusammen jede 2. mit einem Kondensator in Reihe zu betreiben. Der andere
Grund war es damit das Flackern zu reduzieren.

Die Blindleistung muss nicht unbedingt bis zum Generator transportiert
werden. Die kann man auch vorher (etwa am Verteil-transformator)
Abfangen und ggf. per Kondensator kompensieren. Die Großverbraucher, die
für die Blindleistung zahlen müssen haben teils auch passenden Anlagen,
die bei bedarf Kondensatoren dazu schalten, um die Blindleistung lokal
bereitzustellen und so die Kosten zu vermeiden.

Ob man  nur Blindstrom oder Blindleistung nutzt ist mehr Wortklauberei.
Der Blindstrom braucht auch immer die Spannung als Referenz für die
Phase, und mit einen Transformator wird auch der der Blindstrom hoch /
runter transformiert. Von daher macht Bindleistung schon etwas mehr
Sinn.

Beitrag #6539590 wurde von einem Moderator gelöscht.
von Chef-Analyst (Gast)


Bewertung
0 lesenswert
nicht lesenswert
> https://youtu.be/WBFZE-o96rU

Dass der HiFi-Fritze Bullshit erzählt, war jetzt ja nicht so
überraschend. Von solchen Leuten kommt ja seltenst etwas sinnvolles.

von Karl B. (gustav)


Bewertung
0 lesenswert
nicht lesenswert
Lurchi schrieb:
> Ob man  nur Blindstrom oder Blindleistung nutzt ist mehr Wortklauberei.

Hi,
hab gerade mal das Datenblatt des im Keller neu eingebauten Smartmeters
angeguckt:
Der Hersteller mogelt sich mit folgenden Begriffen aus der Diskussion:
Zitat:
"...
Aktive  A+ undA--Energie Passive Q+ und Q—Energie(optional)
Messung der passivenEnergie (Optional),
Messung und Möglichkeit der LCD-Anzeige der momentanen Stromwerte,
Phasenspannungen Leistung, des Phasenwinkels und der Frequenz-manuelle
Sequenz,..."
/Zitat
Quelle:
https://www.heider-energie.de/attachments/article/165/Handbuch_Norax3D.pdf

What the hell does that exactly mean?

ciao
gustav

: Bearbeitet durch User
von Dergute W. (derguteweka)


Bewertung
0 lesenswert
nicht lesenswert
Moin,

Karl B. schrieb:
> What the hell does that exactly mean?

Sis is samsing ju mast ask se oversetter of sis Handbuch.
Wer icon mit Ikone uebersetzt, weiss wahrscheinlich auch was passive und
aktive Energie ist.

Gruss
WK

von Karl B. (gustav)


Bewertung
0 lesenswert
nicht lesenswert
Hi,
lies mal Seite 9 des Handbuchs.
Da wird nur aktiv aufgenommene und aktiv abgegebene "Energie" angegeben.
Der Begriff "Blindstrom" findet sich, soweit ich das Handbuch
durchgestöbert habe, nirgends. Nur einmal auf Seite 9 taucht (mit Ctrl F
gesucht) der Begriff "Blindleistung" auf. Sonst auch nirgends weiter.
Das war doch meine Aussage oben.

ciao
gustav

: Bearbeitet durch User
von Harald W. (wilhelms)


Bewertung
0 lesenswert
nicht lesenswert
ths schrieb:

> Alles ganz einfach

Leider ist es nicht ganz so einfach wie auf dem Bild, denn die
Scheinleistung ergibt sich nicht aus der aritmetischen Summe
von Wirkleistung plus Scheinleistung, sondern aus der geome-
trischen Summe.

von Rainer D. (rainer4x4)


Bewertung
0 lesenswert
nicht lesenswert
Karl B. schrieb:
> der Begriff "Blindleistung" auf. Sonst auch nirgends weiter.
Besser ist das, denn sooo genau wie der alte Ferrariszähler können sie
das sowieso nicht messen:
https://idw-online.de/de/news669388

von Lurchi (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Auch die alten Ferraris Zähler haben eine begrenzte Genauigkeit. Die
Anforderungen an die elektronischen Zähler ist schon recht hoch.

Die Extremen Abweichungen treten auf mit einer Last die so nicht
zulässig ist  (Phasenanschnitt-dimmer mit deutlich zu großer Leistung).
Ein Fehler tritt dabei sowohl beim alten analogen als auch beim neuen
Zähler auf. Die alten haben zu wenig und die neuen zum Teil zu viel
gemessen. Soweit ich es verstanden habe waren da einige ältere
elektronische Zähler betroffen, und auch nur bei extremen Ausnahmefällen
- neuere Zähler sollten da deutlich besser sein.
