Hallo zusammen,

Für ein Projekt möchte ich einen DA-Wandler ansteuern.
Angenommen ich möchte einen parallelen 10-Bit DA-Wandler mit
10MSamples/s ansteuern und noch einiges berechnen (QAM/QPSK-Modulation)
von Daten, LPDC/RS-Codes, Scrambling, vielleicht auch OFDM.

Geht dies mit dem neuen Raspberry Pi4?

In diversen Tests ist von 50KHz in Python die rede, wobei dies mehr als
eine Verdoppelung gegenüber dem RPI3 ist.

Auf dieser Seite:
https://codeandlife.com/2015/03/25/raspberry-pi-2-vs-1-gpio-benchmark/

Wird für den RPI2 bereits eine Geschwindigkeit von 40MHz angegeben,
welche beim RPI1 noch bei 22MHZ lag.

Extrapoliert man dies nach dieser Seite:
https://magpi.raspberrypi.org/articles/raspberry-pi-4-specs-benchmarks
So müssten in C (theoretisch) > 100MHz möglich sein.

Von daher die Frage, ob ihr es für möglich haltet auf dem RPI4 konstant
mit 10MHz dessen Ausgänge umzuschalten und nebenbei auch noch einige
Berechungen des Signals durchzuführen.

Hintergrund ist die Idee, digitale Daten auf VHS-Kassetten Speichern zu
wollen. Diese bieten 3MHZ Bandbreite, bei einem SNR von 40dB könnten
damit (laut Shannon) 72GByte Daten auf eine 240Min Kassette geschrieben
werden.

Grüße und einen schönen Abend,
Matze

von Jack V. (jackv)


Bewertung
1 lesenswert
nicht lesenswert
Matze schrieb:
> Von daher die Frage, ob ihr es für möglich haltet auf dem RPI4 konstant
> mit 10MHz dessen Ausgänge umzuschalten und nebenbei auch noch einige
> Berechungen des Signals durchzuführen.

Kann ich mir nur genau dann vorstellen, wenn du’s ohne Betriebssystem
nutzt. Oder ein Echtzeit-OS, das die dafür benötigten Zeiten auf der
gegebenen Hardware garantieren kann.

Matze schrieb:
> Hintergrund ist die Idee, digitale Daten auf VHS-Kassetten Speichern zu
> wollen. Diese bieten 3MHZ Bandbreite, bei einem SNR von 40dB könnten
> damit (laut Shannon) 72GByte Daten auf eine 240Min Kassette geschrieben
> werden.

Es gab mal VHS-Streamer. Haben sich nicht durchgesetzt, und Kassetten
sind auch immer schwerer zu finden. Aber ein LTO-Laufwerk der Generation
400GB/Band (unkomprimiert) ist heute schon für wenig Geld zu haben,
wenn’s dir eher um das Speichern, als um das Basteln gehen sollte. Von
deinen 72GB, wenn sie denn möglich sind, geht sowieso nochmal ein Haufen
für Fehlerkompensation weg – wer mal alte VHS-Videos gesehen hat, weiß,
warum ;)

: Bearbeitet durch User
von _Gast (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ähm,


72GB?

Das ist ja gar nichts, und dafür Bandsalat???

von oerks (Gast)


Bewertung
1 lesenswert
nicht lesenswert
> 72GByte Daten

Deine Rechnung ist zu optimistisch.
Ich kann mich eher an praktisch erreichbare Werte von wenigen
GB erinnern, wenn es denn ueberhaupt soviel war.
Und 4 Stunden warten will heute eigentlicha auch keiner mehr.
Und zuverlaessig war es auch nicht.

Bei 72 GB koennte man ja noch DAT-Streamer nehmen.
Die sind erheblich kleiner, einfacher anzuschliessen,
aber leider genauso unzuverlaessig.

Freunde dich mit LTO an. Allerdings braucht LTO schon
eine gewisse Mindestdatenrate um optimal zu funktionieren.
Rechner die noch mit 72 GB zufriedenzustellen sind, werden
die im allgemeinen nicht erreichen.

von Egon D. (egon_d)


Bewertung
0 lesenswert
nicht lesenswert
Matze schrieb:

> Hintergrund ist die Idee, digitale Daten auf
> VHS-Kassetten Speichern zu wollen. Diese bieten
> 3MHZ Bandbreite, bei einem SNR von 40dB könnten
> damit (laut Shannon) 72GByte Daten auf eine
> 240Min Kassette geschrieben werden.

Graue Theorie.

VHS ist Schrägspurverfahren; das Problem ist meines
Wissens nicht die Bruttodatenrate, sondern die
Synchronisation.

von Matze (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Jack V. schrieb:
> Kann ich mir nur genau dann vorstellen, wenn du’s ohne Betriebssystem
> nutzt. Oder ein Echtzeit-OS, das die dafür benötigten Zeiten auf der
> gegebenen Hardware garantieren kann.

OK, genau an der Stelle habe ich auch die meisten bedenken, dass es eben
nicht möglich ist die Zeiten dauerhaft einzuhalten.

Dann wäre der nächste Schritt wohl ein System welches ein FPGA
dazwischen hat, dies kann die Daten etwas Puffern. Die Signalform selbst
müsste man dann auch im FPGA generieren können, Timings sind dann kein
Problem. Die Codierung würde wohl am beinfachsten immer noch in C auf
dem RPI gerechnet.

Der beste Weg die Daten zu FPGA zu bringen ist wohl Ethernet, 100Mbit
dürften dann ausreichend sein. Was dann auch noch reicht im einen DAC
ausreichend schnell zu versorgen.

Jack V. schrieb:
> Es gab mal VHS-Streamer. Haben sich nicht durchgesetzt, und Kassetten
> sind auch immer schwerer zu finden. Aber ein LTO-Laufwerk der Generation
> 400GB/Band (unkomprimiert) ist heute schon für wenig Geld zu haben,
> wenn’s dir eher um das Speichern, als um das Basteln gehen sollte. Von
> deinen 72GB, wenn sie denn möglich sind, geht sowieso nochmal ein Haufen
> für Fehlerkompensation weg – wer mal alte VHS-Videos gesehen hat, weiß,
> warum ;)

Ja, es geht ums Basteln, wenn es am Ende 10GByte sind würde ich es schon
als recht gelungen ansehen. Und hätte dabei einiges dazugelernt...

oerks schrieb:
> Deine Rechnung ist zu optimistisch.
> Ich kann mich eher an praktisch erreichbare Werte von wenigen
> GB erinnern, wenn es denn ueberhaupt soviel war.
> Und 4 Stunden warten will heute eigentlicha auch keiner mehr.
> Und zuverlaessig war es auch nicht.

Es gibt durchaus Anwendungen bei denen (relativ) egal ist wie lange die
Übertragung dauert. Z.b. kann ein H264 Video bereits angesehen werden,
bevor die Datei komplett auf das Zielgerät kopiert ist. Angenommen man
holt sich einen solchen Film von der Digitalen-VHS und die Datenrate der
VHS entspricht mindestens der Code-daten-rate so kann der Film sofort
begonnen werden. Zusätzlich hat man nach dem Ansehen des Films, den
ganzen Film auf den PC kopiert.

Bezüglich Fehlerkompression danke ich dass es einigermaßen viel zu tun
gibt, jedoch bin ich auch erstaunt wie gut die Qualität von VHS welche
1995 aufgenommen wurden, heute noch ist.

Egon D. schrieb:
> VHS ist Schrägspurverfahren; das Problem ist meines
> Wissens nicht die Bruttodatenrate, sondern die
> Synchronisation.

Da werd ich mich noch weiterinformieren...

Insgesamt würde ich es als längerfristiges Hobbyprojekt ansehen.

Schonmal schönen Dank für eure Antworten :)

von VHS (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Nimm den Composite Video out des Raspberry.
Da ist alles drin, DAC und Frame Sync.
Die nächste Frage ist, wie wird das zurückgelesen?
Da braucht es den entsprechenden ADC bzw. Framegrabber.

von Joerg W. (joergwolfram)


Bewertung
0 lesenswert
nicht lesenswert
In der ct gab es in den Neunzigern mal so etwas für den PC Druckerport,
das sollte ungefähr 7GB auf eine Kassette speichern können. Ansonsten
würde ich etwas Manchester-Code ähnliches verwenden (z.B. 2 invertierte
"Pixel" je Bit), damit die Gesamthelligkeit gleich bleibt und die AGC
nicht zu regeln anfängt.
Zur Sicherheit könnte man den Datenblock zweimal übereinander im Frame
(nebst Prüfsumme) speichern.

Jörg

von Matze (Gast)


Bewertung
0 lesenswert
nicht lesenswert
VHS schrieb:
> Nimm den Composite Video out des Raspberry.
> Da ist alles drin, DAC und Frame Sync.
> Die nächste Frage ist, wie wird das zurückgelesen?
> Da braucht es den entsprechenden ADC bzw. Framegrabber.

Hm, ich denke die Daten als "Bilder" zu speichern ist nicht grade der
ideale Ansatz. Ich es sollten schon mehrere Bits je Symbol untergebracht
werden. Sprich QPSK oder zumindest BPSK. In FM wird da nicht so viel
möglich sein, grade wenn es noch echte Bilder darstellen soll.

Joerg W. schrieb:
> In der ct gab es in den Neunzigern mal so etwas für den PC Druckerport,
> das sollte ungefähr 7GB auf eine Kassette speichern können. Ansonsten
> würde ich etwas Manchester-Code ähnliches verwenden (z.B. 2 invertierte
> "Pixel" je Bit), damit die Gesamthelligkeit gleich bleibt und die AGC
> nicht zu regeln anfängt.
> Zur Sicherheit könnte man den Datenblock zweimal übereinander im Frame
> (nebst Prüfsumme) speichern.

Ja, von diesem Artikel habe ich auch gelesen, 7GB sind ja schon einiges.
Es gibt auch einen Artikel der Computerwoche von 1984 in dem für ein
Interface geworben wird, mit dem 92MByte auf einer 160Min-Kassette
gespeichert werden können.

Ich halte es für möglich beide Varianten zu übertreffen.
Grundsätzlich würde ich vorsehen eine Modulationsart wie QPSK oder 8PSK
zu wählen, je nachdem was der Kanal eben her gibt. Dadurch wäre die
Amplitude Konstant, eine AGC würde mich so nicht stören.

Ich bin mir nicht sicher in wie fern z.b. Sync-Siganle aufgezeichnet
werden müssen, aber generell würde ich den Kanal mit sehr
unterschiedlichen Übertragungseigenschaften je Frequenz sehen.
Zum einen steht das Helligkeitssignal mit 3MHz Bandbreite zur Verfügung,
weiterhin gibt es das Farbsignal mit etwa 400KHz sowie 2x Audio mit je
ca 20KHz.

Dies gibt insgesamt eine Bandbreite von ~3,44MHz.

Insgesamt ist es demnach sinnvoll mit 4 Einzelsignalen in den
VHS-Recorder hinein zu gehen. Dementsprechend wären auch 4 ADC's mit den
entsprechenden Eigenschaften zur Rückgewinnung der Information
vorgesehen.

Bei 10GByte auf 240Min wären es dann etwa 700KByte/Sec die aufgezeichnet
werden sollen. Macht etwa  1,62Bit/(Sec*Hz), bei einem SNR von "nur"
10dB kann bereits das Doppelte gespeichert werden.

Habt ihr konkrete Gründe/Ideen, warum 10GByte auf 240Min nicht
realisierbar sein sollten/könnten?

von Frank K. (fchk)


Bewertung
0 lesenswert
nicht lesenswert
Matze schrieb:

> Habt ihr konkrete Gründe/Ideen, warum 10GByte auf 240Min nicht
> realisierbar sein sollten/könnten?

Dropouts. Bandfehler. Da fehlt dann einfach mal ein halbes Frame. Für
analoges Video nicht weiter problematisch, für digitale Aufzeichnung
fatal. Das Bandmaterial war eben dafür nicht gedacht im Gegensatz zu DAT
oder Video-8, was von vornherein schon digital arbeitet. Daran sind
damals auch die ganzen Bastellösungen gescheitert. Klar, mit
Interleaving und FEC kannst Du einiges machen, aber das ist dann noch
viel mehr Aufwand, und die Netto-Kapazität sinkt.

fchk

PS: Dazu kommt noch, dass VHS-Kassetten nicht mehr neu hergestellt
werden und das 20 oder 30 Jahre alte Material seine besten Jahre auch
schon hinter sich hat. Es wird mit den Jahren nicht besser.

: Bearbeitet durch User
von Matze (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Es scheint vielleicht etwas übertrieben, aber als DAC wäre der ADV7123
gut geeignet. Er kann 240MSamples@10Bit hat gleich 3 Ausgänge müsste
noch von Hand bestückbar sein und ist für 13€ beschaffbar. Mit 2 Stück
wäre man voll-versorgt. Und als beste Eigenschaft, er kann direkt 75Ohm
Kabel Treiben ;)
https://www.analog.com/media/en/technical-documentation/data-sheets/ADV7123.pdf

Als ADC kämme der MAX1186 in frage. Mit 40MS und 10Bit sollte er auch
gut ausreichen. Gibt nicht viele Alternativen ohne BGA die beschaffbar
sind.
https://www.maximintegrated.com/en/products/analog/data-converters/analog-to-digital-converters/MAX1186.html

von VHS (Gast)


Bewertung
0 lesenswert
nicht lesenswert
dann sieh dir erst einmal an, wie VHS funktioniert.
Alles, was nicht als Helligkeit darstellbar ist, wird per se nicht
aufgezeichnet. Auch aus QPSK wird da nur noch ein AM-Signal.

von Matze (Gast)


Bewertung
0 lesenswert
nicht lesenswert
VHS schrieb:
> dann sieh dir erst einmal an, wie VHS funktioniert.
> Alles, was nicht als Helligkeit darstellbar ist, wird per se nicht
> aufgezeichnet. Auch aus QPSK wird da nur noch ein AM-Signal.

Ja, dachte ich mir auch schon und das dies ein größeres Problem
darstellt, kann auch gut sein. Die Helligkeit ist ja immerhin schon FM,
die Farbe ist wohl AM.

Tatsächlich fehlt mir momentan das wissen genau vorherzusagen zu können
wie ein Signal somit umgewandelt wird. Genauere Infos scheinen da auch
nicht so leicht zu finden zu sein. Bleibt eventuell nur Try&Error...

von Thomas O. (kosmos)


Bewertung
0 lesenswert
nicht lesenswert
muss man überhaupt mit einer analogen Kurve aufs Band schreiben?

Beim C64 (klar ist jetzt kein Schrägspurverfahren) wurde einfach der
Abstand zwischen den Nullpunkten einer fallenden Kurve per
Schmitt-Trigger ausgewertet. 3 MHz auszuwerten sollte heutzutage kein
Problem sein. Auch muss man bei diesem Anwendungsfall keine 2 Halbbilder
zusammensetzen, also das 1te Halbbild enthält die ersten Daten und das
2te eben die nächsten.

Könnte man da nicht einfach ein digitales(Rechteck)-Signal unter
Umgehung von den Filtern auf die Schreibköpfe geben? Da hier
Verzerrungen nicht so die Rolle spielen sollte man das Band noch weiter
aussteuern können.

von Tim S. (Firma: tsx) (freak_ts) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Ich möchte ein paar KB dauerhaft Speichern und Lagern können, und
überlege mir so etwas mit Audio-Kasetten zu bauen. Es wurde ja damals
sehr viel Entwicklung in diese Bänder gesteckt aber Mittlerweile werden
keine Consumer-VHS Geräte und kaum Audio-Kasetten mehr gebaut.

Damit das auch noch in 15 Jahren "einfach" lesbar ist, würde ich die
Daten mit einen 4-Track-Head "direkt" per SPI lesen/schreiben und an
UART weitergeben/empfangen.

1xClock 2xDaten und ein PartyBit auf dem Tape. Einfach mit zwei Tonlagen
für High und Low. Keine besonderen Modulationen. Das kann jedes
Billiggerät mit jeder Soundkarte und man braucht sich keine Sorgen wegen
Laufzeiten Sync und Unterschieden mehr zu machen, und man weiß auch noch
in +20 Jahren was zu tun ist. Man könnte es ganz einfach in
Schieberegister reinlaufen lassen - oder es per Hand hören und
Aufschreiben. Performance und Effektivität Mal beiseite gelegt. Das geht
solange bis das Band zerfallen ist.

von Tim S. (Firma: tsx) (freak_ts) Benutzerseite


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

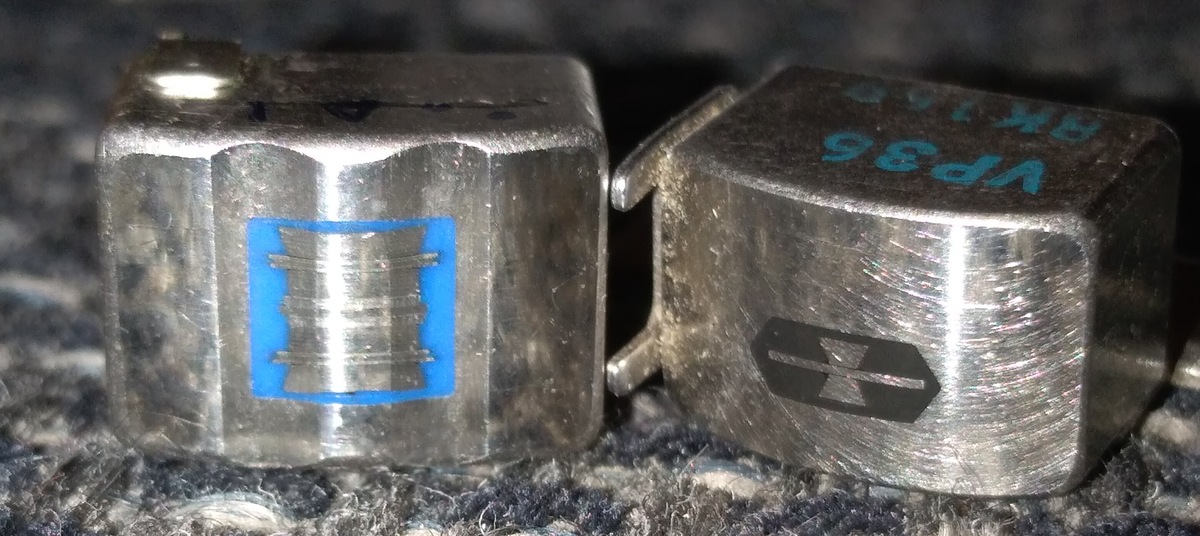

4-Spur Kopf (links) und
2-Spur Kopf (rechts).

Wenn man nur 2 Channels verarbeiten kann, braucht man eben mehrere
Durchgänge, oder verzichtet auf das zweite Bit und aufs PartyBit.

von Stefan ⛄ F. (stefanus)


Bewertung
1 lesenswert
nicht lesenswert
Matze schrieb:
> Von daher die Frage, ob ihr es für möglich haltet auf dem RPI4 konstant
> mit 10MHz dessen Ausgänge umzuschalten und nebenbei auch noch einige
> Berechungen des Signals durchzuführen

Konstant geht da gar nichts, weil auf dem Ding ein Betriebssystem läuft
dass dein Programm zeitweise unterbricht.

Für kontinuierliche Ein-/Ausgabe brauchst du I/O Module mit
Pufferspeicher oder direktem Speicherzugriff, so wie man das von
klassischen Soundkarten und Grafikkarten her kennt.

: Bearbeitet durch User
von Tim S. (Firma: tsx) (freak_ts) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Hab nochmal überlegt und VHS ist echt Mist und extrem Fehleranfällig!
Aber mit einem halbwegs modernen elektronischen Kassettendeck mit
"Remote" (Chinch) kann mann es gleich vom PC bzw der Software
"Fernsteuern", wenn dessen Protokoll bekannt ist. (Es ist in der Regel
aber schon bekannt!)
Da kommen dann Features wie z.B eine Titelnummer (Datei) direkt wählen
bzw überspringen zu können. Man muss gar nichts mehr machen, außer noch
den 4-Track Head mit einbauen. Oder gleich ein entsprechendes Deck
finden!

Ich will mein Teac-Deck noch nicht zerrupfen. Die Mechanik, den Kopf
beim Seitenwechsel zu drehen, ist lustig. Gruß

von Frank K. (fchk)


Bewertung
0 lesenswert
nicht lesenswert
Tim S. schrieb:
> Ich möchte ein paar KB dauerhaft Speichern und Lagern können, und
> überlege mir so etwas mit Audio-Kasetten zu bauen. Es wurde ja damals
> sehr viel Entwicklung in diese Bänder gesteckt aber Mittlerweile werden
> keine Consumer-VHS Geräte und kaum Audio-Kasetten mehr gebaut.

Hast Du Bedarf, oder ist das Bastelei der Bastelei willen?

Ich meine, bei ebay werden gerade LTO-3 Laufwerke für 25 bis 60€,
teilweise mit SAS Controllerkarte verkauft. Die machen 400GB
unkomprimiert auf ein Band.

fchk

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
