2 unbekannte Transistoren (HF-Windmühlen)

[Pille (Gast)]

Ich bin immer noch beim sortieren von Kram und mir fällt teilweise
Seltsamen in die Hände. Hier z.B. wieder einmal 2 Transistorenrätsel der
Klasse "Windmühle".

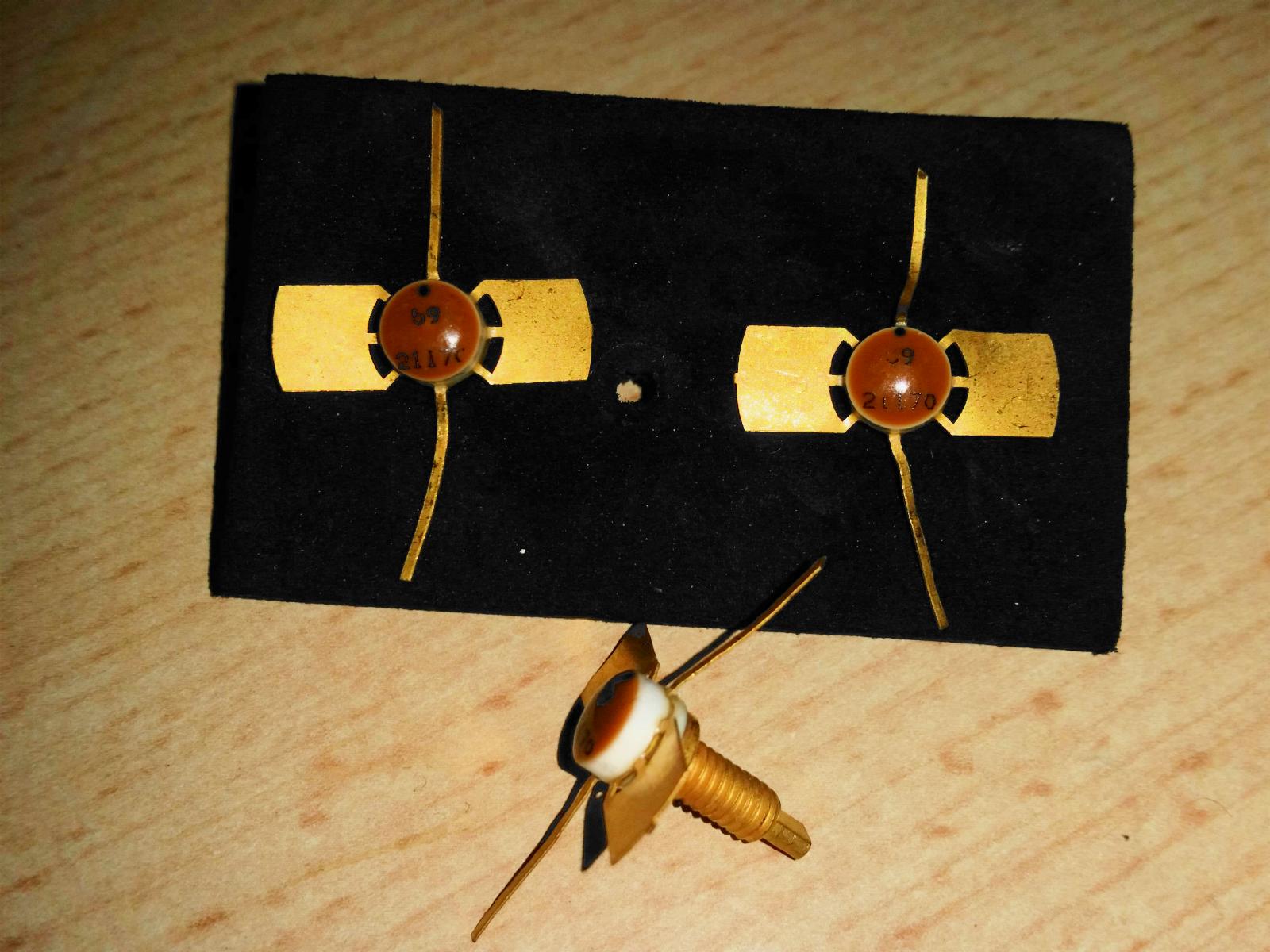

die mit der braunen Kapppe sind NPN Transistoren mit der Beschriftung

  .   (Dot)
  59
21170

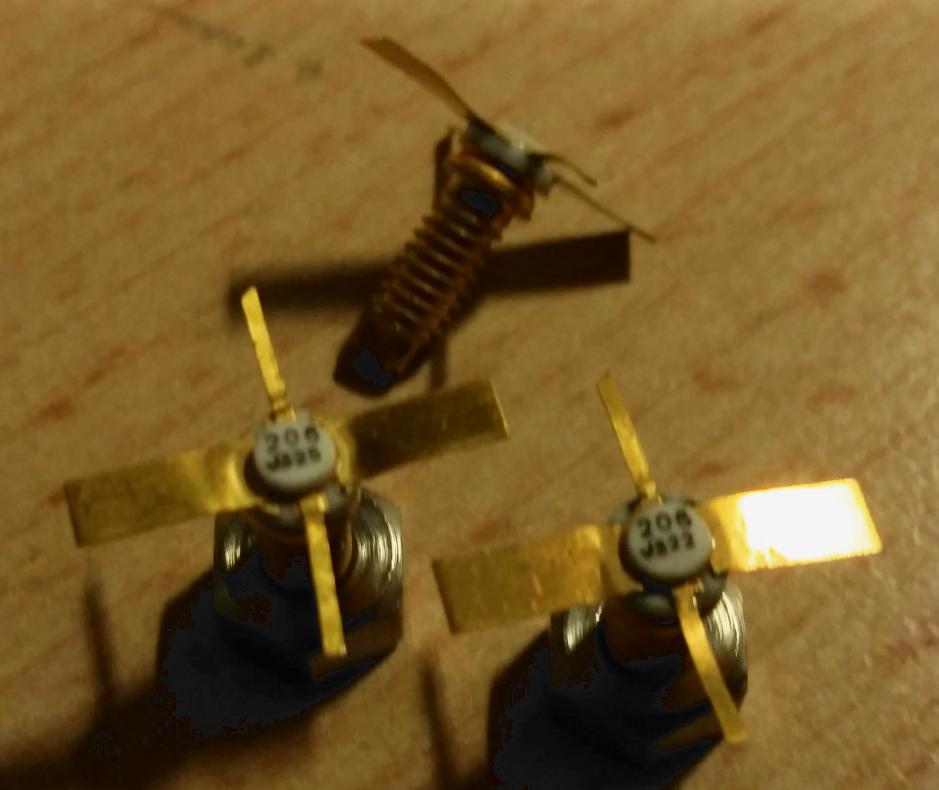

Die 3 anderen sind beschriftet mit

  206
 J325   (einer mit J322)

das sind PNP Silizium Transistoren.

Kennt Jemand zufällig diese Teile und weiß mehr darüber?

Danke im Vorraus,
Pille

[Dietmar S. (Gast)]

Meine frühere Arbeitskollegin nannte die Elkos "Silos" und die
Transistoren "Bohrtürmchen". Gelegentlich flog der Deckel aus einem
Silo, weil sie es falsch herum bestückt hatte.

ATF-21170
https://www.digchip.com/datasheets/download_datasheet.php?id=168981&part-number=ATF-21170

Edit: Wobei ich mir jetzt nicht mehr sicher bin, da die HP ganz anders
aussehen

[Pille (Gast)]

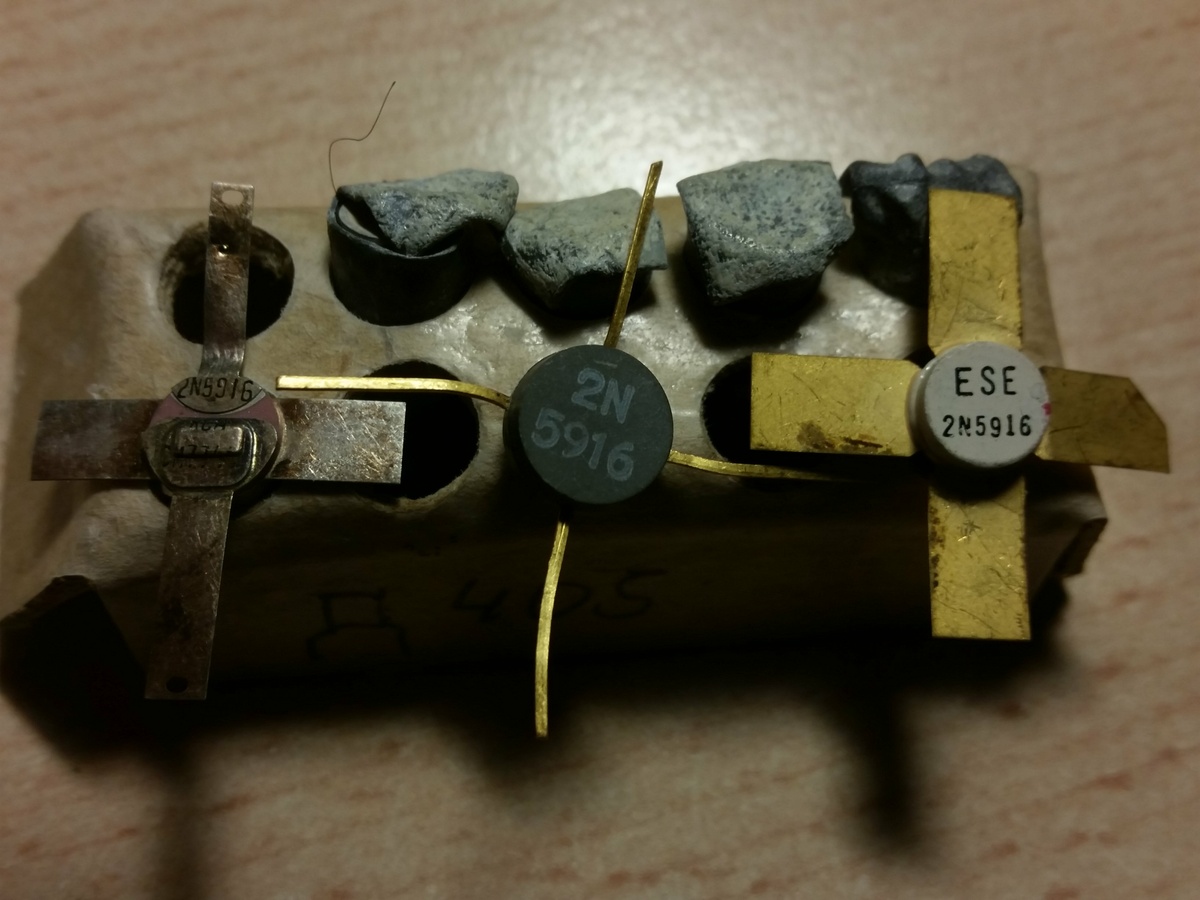

Naja..mit dem Aussehen muß man das sicher nicht so ernst nehmen, im
Anhang 3 Stück 2N5916, der links ist von RCA, Mitte Hersteller unbekannt
..und rechts ESE scheint auch Jemand zu sein den ich nicht kenne.

Ich glaube aber nicht das der 21170 oben ein Galliumarsenid FET ist,
erstens wäre der ein Bisschen groß (7mm Dmr. der Pille in der Mitte) und
zweitens halte ich die Transistoren für zu alt, das müßte alter
Bundeswehrlager-Militärkram sein.

Pille

[APW (Gast)]

Ist das ganz oben Berylliumoxid-keramik?

[Gerhard O. (gerhard_)]

Pille schrieb:
> Naja..mit dem Aussehen muß man das sicher nicht so ernst nehmen,
> im
> Anhang 3 Stück 2N5916, der links ist von RCA, Mitte Hersteller unbekannt
> ..und rechts ESE scheint auch Jemand zu sein den ich nicht kenne.
>
> Ich glaube aber nicht das der 21170 oben ein Galliumarsenid FET ist,
> erstens wäre der ein Bisschen groß (7mm Dmr. der Pille in der Mitte) und
> zweitens halte ich die Transistoren für zu alt, das müßte alter
> Bundeswehrlager-Militärkram sein.
>
> Pille

Hier ist ein gutes Datenblatt:
http://rafphotogs.co.uk/radio/datasheets/2N5916.pdf

P.S. Falls Du sie nicht brauchen solltest, schicke mir bitte eine PN.
Ich hätte nämlich AFU Verwendung dafür.

BTW, diese Teile enthalten Berrylliumoxidkeramik.

[Pille (Gast)]

APW schrieb:
> Ist das ganz oben Berylliumoxid-keramik?

Durchaus möglich und bei HF Transistoren nicht selten.
Ich habe nicht gekostet.

Pille

[Pille (Gast)]

Gerhard O. schrieb:
> Pille schrieb:
>> Naja..mit dem Aussehen muß man das sicher nicht so ernst nehmen,
>> im
>> Anhang 3 Stück 2N5916, der links ist von RCA, Mitte Hersteller unbekannt
>> ..und rechts ESE scheint auch Jemand zu sein den ich nicht kenne.
>>
>> Ich glaube aber nicht das der 21170 oben ein Galliumarsenid FET ist,
>> erstens wäre der ein Bisschen groß (7mm Dmr. der Pille in der Mitte) und
>> zweitens halte ich die Transistoren für zu alt, das müßte alter
>> Bundeswehrlager-Militärkram sein.
>>
>> Pille
>
> Hier ist ein gutes Datenblatt:
> http://rafphotogs.co.uk/radio/datasheets/2N5916.pdf

Das habe ich schon länger auf der Platte :-)

>
> P.S. Falls Du sie nicht brauchen solltest, schicke mir bitte eine PN.
> Ich hätte nämlich AFU Verwendung dafür.

Ich bin kein Amateurfunker, aber auch unmöglich, deswegen habe ich
solche Teile. Die Mengen sind begrenzt (keine 10) aber wenn Du was
wirklich brauchst trete ich Dir was ab.
Russische KT610A und KT904A habe ich in größeren Mengen, suche mal Du
nach dne Datenblättern.

>
> BTW, diese Teile enthalten Berrylliumoxidkeramik.

Ja. Und? Ich bin Ossi mit polytechnischer Schulbildung, ich weiß das man
die nicht mit der Käsereibe auf die Spaghetti verteilen sollte.

Pille

[Gerhard O. (gerhard_)]

Pille schrieb:
> Gerhard O. schrieb:
>> Pille schrieb:
>>> Naja..mit dem Aussehen muß man das sicher nicht so ernst nehmen,
>>> im
>>> Anhang 3 Stück 2N5916, der links ist von RCA, Mitte Hersteller unbekannt
>>> ..und rechts ESE scheint auch Jemand zu sein den ich nicht kenne.
>>>
>>> Ich glaube aber nicht das der 21170 oben ein Galliumarsenid FET ist,
>>> erstens wäre der ein Bisschen groß (7mm Dmr. der Pille in der Mitte) und
>>> zweitens halte ich die Transistoren für zu alt, das müßte alter
>>> Bundeswehrlager-Militärkram sein.
>>>
>>> Pille
>>
>> Hier ist ein gutes Datenblatt:
>> http://rafphotogs.co.uk/radio/datasheets/2N5916.pdf
>
> Das habe ich schon länger auf der Platte :-)
Ja - War nicht schwer zu finden.
>
>>
>> P.S. Falls Du sie nicht brauchen solltest, schicke mir bitte eine PN.
>> Ich hätte nämlich AFU Verwendung dafür.
>
> Ich bin kein Amateurfunker, aber auch unmöglich, deswegen habe ich
> solche Teile. Die Mengen sind begrenzt (keine 10) aber wenn Du was
> wirklich brauchst trete ich Dir was ab.
War nur ein Gedanke. Moderner geht es mit Hybridmodulen. Nur, mir macht
es Spass mich mit diskreter HF Leistungselektronik zu befassen und mit
Smithchart Anpassungsnetzwerke zu dimensionieren. Bequemer geht es
natürlich mit MIMP und PUFF.
> Russische KT610A und KT904A habe ich in größeren Mengen, suche mal Du
> nach dne Datenblättern.
Danke. Werde mal gucken. Die KT904A wären eigentlich schon interessant.
Der KT604a ist ein kleinerer Bruder des 2N5916.
>
>>
>> BTW, diese Teile enthalten Berrylliumoxidkeramik.
>
> Ja. Und? Ich bin Ossi mit polytechnischer Schulbildung, ich weiß das man
> die nicht mit der Käsereibe auf die Spaghetti verteilen sollte.
Ich erwähnte das nur auf die vorherige Frage daraufhin von APW. Ist
natürlich für mich auch kein Thema. Ich arbeite mit solchen Materialien
sowieso schon jahrzehntelang. Auch BeCu ist mir ein praktischer Begriff.

Gruß,
Gerhard
>
> Pille

[Pille (Gast)]

Gerhard O. schrieb:

> War nur ein Gedanke. Moderner geht es mit Hybridmodulen. Nur, mir macht
> es Spass mich mit diskreter HF Leistungselektronik zu befassen und mit
> Smithchart Anpassungsnetzwerke zu dimensionieren. Bequemer geht es
> natürlich mit MIMP und PUFF.

Naja, die Module gibts ann wieder in Modulen und dann heißt das Ding
YAESU :-)

>> Russische KT610A und KT904A habe ich in größeren Mengen, suche mal Du
>> nach dne Datenblättern.
> Danke. Werde mal gucken. Die KT904A wären eigentlich schon interessant.
> Der KT604a ist ein kleinerer Bruder des 2N5916.

KT610A, ich weiß, ist mit einem Watt weniger PV angegeben, aber auch
über 1GHz.
Die Dinger waren zu DDR Zeiten in fast jedem
Gemeinschaftsantennenverstärker zu finden und ich habe sie gerade erst
hier irgendwo als Ersatz für den 2N5109 angepriesen..
Die habe ich sogar schon in Ablenkendstufen irgendwelcher Oszis
gefunden.

>>
>>>
>>> BTW, diese Teile enthalten Berrylliumoxidkeramik.
>>
>> Ja. Und? Ich bin Ossi mit polytechnischer Schulbildung, ich weiß das man
>> die nicht mit der Käsereibe auf die Spaghetti verteilen sollte.
> Ich erwähnte das nur auf die vorherige Frage daraufhin von APW. Ist
> natürlich für mich auch kein Thema. Ich arbeite mit solchen Materialien
> sowieso schon jahrzehntelang. Auch BeCu ist mir ein praktischer Begriff.
>
> Gruß,
> Gerhard

Aber Berylliumkupfer ist nun wirklich nicht gefährlich :-)
Ich habe heute erst einen Adapterring für Laserdioden der aus dem Zeuch
gedreht ist, geschickt bekommen: 2.1285 CuCo2BE, scheint gerade greifbar
gewesen zu sein..
Ich versuche Dir morgen mal ne Mail zukommen zu lassen.

Pille

[Gerhard O. (gerhard_)]

Pille schrieb:
> Ich versuche Dir morgen mal ne Mail zukommen zu lassen.

Hallo,

Ich werde nachschauen. Danke.

Ich finde es interessant, daß der KT610A in Antennenverstärkeranlagen zu
finden war und nicht in Funkgeräten.

Naja, so schlimm sind die Module auch wieder nicht. In der Bucht sind
die teilweise relativ günstig erstehbar, obwohl man nie weiß ob die
Dinger die angegebenen Daten einhalten, oder noch schlimmer, Fälschungen
sind. Diskrete Hf Leistungsverstärker sind oft auch etwas effizienter
als Hybridmodule.

Was übrigens jetzt neuerdings blöd ist, daß Leistungs PIN Dioden mit
R[on] unter 0.5Ohm zur SE Umschaltung wie UM9401 oder MI301 u.ä. die die
den PA HF Strom aushalten heutzutage fast unerhältlich sind und falls
doch angepriesen mit astronomischen Apothekerpreisen versehen sind. Als
Hobbyist kommt man nur noch schwer an diese Teile. Da bleiben als Ausweg
nur noch gewisse Relais.

Gruß,
Gerhard
