STMicroelectronics bietet in der STM32WB-Serie seit einiger Zeit Microcontroller an, die für die Realisierung von Funkmodulen optimiert sind. Im Low-End-Bereich gibt es nun Nachwuchs, der Bluetooth LE unterstützt und bequeme Entwicklung ermöglicht.
STM32WB10 und STM32WB15 sind dabei Zweikernprozessoren: ein Cortex M4-Kern verarbeitet die Benutzerapplikation, während ein Cortex-M0+-Kern für die Abarbeitung des Netzwerkstacks verantwortlich ist. Interessanterweise unterstützen die Neulinge Thread und Zigbee – zumindest laut Webseite und gezeigter Abbildung – nicht. Der Speicherausbau des Neulings beträgt 320K Flash und 48K RAM.
In der offiziellen Pressemeldung findet sich allerdings folgende Passage:
1
Das Software Development Kit (SDK) der jeweiligen Mikrocontroller umfasst standardisierte Funkprotokoll-Stacks und ist offen für proprietäre Protokolle.
Die im UQFPN48-Gehäuse angebotenen Controller sind mit ihren größeren Kollegen pinkompatibel, im Bereich der verbauten Peripheriegeräte unterscheiden sie sich durch das Fehlen einiger 16bit-Timer und des RTC. Der Versorgungsspannungsbereich liegt von 2.0 bis 3.6V, im Standby verspricht STM 700 nA Stromverbrauch. 28 der IO-Pins sind interessanterweise 5V-kompatibel.
Für das Zur-Verfügung-Stellen der Antenne ist der Entwickler verantwortlich (kein Funkmodul a la ESP32). Das BALUN ist allerdings bereits im Prozessor verbaut, was die Anbindung der Antenne erleichtert. STMicroelectronics stellt zudem in AN5165 zusätzliche Informationen zum Hardwaredesign bereit.
Zu guter Letzt noch Informationen zu den Preisen – Distributoren haben die Bauteile noch nicht gelistet:
1
Die Mikrocontroller STM32WB15 und STM32WB10 Value Line sind bereits in die Produktion gegangen und werden zu Preisen ab 1,3986 US-Dollar (ab 10.000 Stück) in verschiedenen pinkompatiblen Konfigurationen im QFN48-Gehäuse angeboten.
Endlich: CUBE ist verfügbar
Die Arbeit mit den Nucleo-Modulen von STMicroelectronics war eine durchaus heitere Aktivität: die CubeIDE unterstützt sie nicht, stattdessen steht eine Sonderversion von KEIL zur Verfügung. Diese muss allerdings ohne grafischen Codegenerator auskommen; die Evaluationsboards brachten zudem keinen integrierten Debugger mit, was zu weiteren Lustigkeiten und dem Kauf eines ST/Link V3 führt (siehe https://www.youtube.com/watch?v=EKxAVufqDVY).

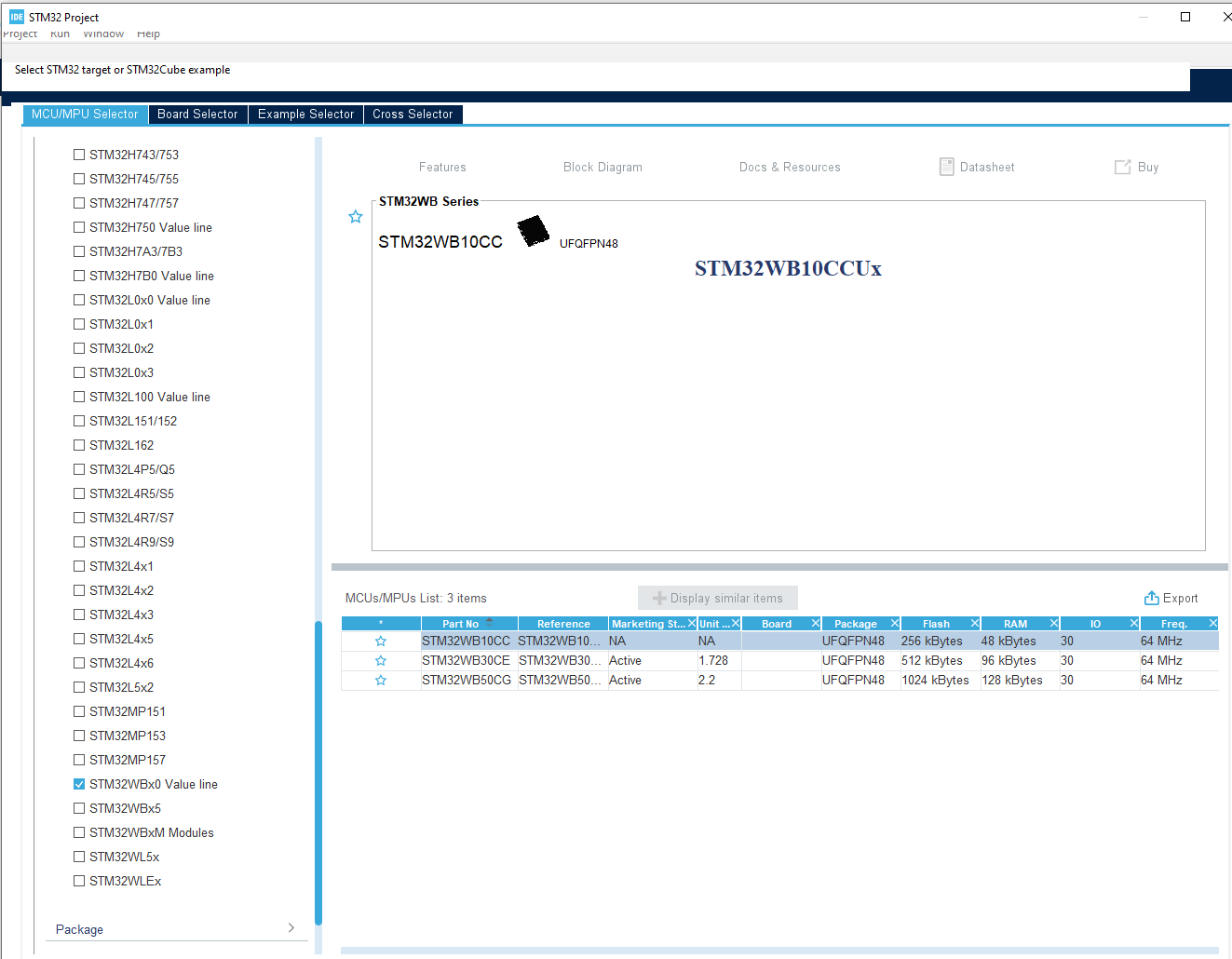

STM32WB10CC und STM32WB15CC waren in einem schnellen Test des Autors mit STMCubeIDE 1.6 unter Windows 10 – wie in den Abbildungen gezeigt – als Ziel für den Projektgenerator und als in CUBE konfigurierbares Peripheriegerät gelistet.
Beachten Sie dabei allerdings, dass die grafischen Konfigurationsoptionen für Bluetooth LE und Co von CUBE nur dann angeboten werden, wenn die Hardwarekonfiguration „passt“ - Informationen über die fehlenden Einstellungen finden Sie allerdings nur in einem Tooltip, dessen Einblendung durch Ablegen des Mauszeigers auf dem jeweiligen Modulname nur sehr „moody“ funktioniert. Zudem scheint die Verwendung der HSE-Taktquelle verpflichtend zu sein.
ACHTUNG: Zertifikationskosten fallen an
Zu guter Letzt kann sich der Autor eine Warnung nicht verkneifen – wer die Chips in Hardware verwendet und diese vertreibt, muss sein Produkt bei der Bluetooth SIG registrieren. Dabei fallen – selbst für Kleinunternehmen – mindestens Kosten von 4000 US-Dollar ein. Die einst verfügbare "preiswerte" Option für Start-Ups (2000USD) war auf der Webseite nicht mehr aufzufinden.
Die Bluetooth-SIG Kosten fallen nicht an, solange man nicht aktiv mit
dem Wort "Bluetooth" und dem Bluetooth-Logo wirbt.
Einige schreiben zwar, dass es dann immer noch bezahlt werden müsse
wegen den Patenten die in Verwendung sind, beziehen sich aber eigentlich
auf den IP-Integrator (sprich ST in diesem Falle).
Bluetooth SIG schrieb:> Die Bluetooth-SIG Kosten fallen nicht an, solange man nicht aktiv mit> dem Wort "Bluetooth" und dem Bluetooth-Logo wirbt.>> Einige schreiben zwar, dass es dann immer noch bezahlt werden müsse> wegen den Patenten die in Verwendung sind, beziehen sich aber eigentlich> auf den IP-Integrator (sprich ST in diesem Falle).
Hallo,
das ist die interessante Frage. Ich habe mich damit in meinem
Youtube-Video auseinandergesetzt. In der Theorie ist es die Erschöpfung,
die dich schützt.
ABER: die SIG hat AFAIK einige Fallen auf ihrer Webseite. Hier, ab etwa
14min40sec:
https://www.youtube.com/watch?v=EKxAVufqDVY
Ich fände es interessant zu wissen, ob man dafür auch Software
entwickeln kann, ohne die vom Hersteller vorgesehene IDE zu verwenden.
Sprich mit einem SDK, compiler (GCC), make und Editor meiner Wahl.
Torsten R. schrieb:> Ich fände es interessant zu wissen, ob man dafür auch Software> entwickeln kann, ohne die vom Hersteller vorgesehene IDE zu verwenden.> Sprich mit einem SDK, compiler (GCC), make und Editor meiner Wahl.
Klar geht das, da ist kein Unterschied zu den Wald-und-Wiesen STM32 -
was den M4 anbelangt. Wesentliches Ärgernis bei den WB'ler: Keinerlei
Zugriff auf den M0+. Da läuft nur(!) der Stack von ST drauf. Sonst wäre
das ein super günstiger Zweikerner.
A. B. schrieb:> Klar geht das, da ist kein Unterschied zu den Wald-und-Wiesen STM32 -> was den M4 anbelangt. Wesentliches Ärgernis bei den WB'ler: Keinerlei> Zugriff auf den M0+. Da läuft nur(!) der Stack von ST drauf. Sonst wäre> das ein super günstiger Zweikerner.
Irgendwie wird man da ran kommen. Ist halt vielleicht nicht
dokumentiert. Ich tippe mal, dass der BLE Stack im Flash liegen wird,
damit man ihn bei Bedarf aktualisieren kann.
Torsten R. schrieb:> Ich fände es interessant zu wissen, ob man dafür auch Software> entwickeln kann, ohne die vom Hersteller vorgesehene IDE zu verwenden.> Sprich mit einem SDK, compiler (GCC), make und Editor meiner Wahl.
Theoretisch ja, willst du aber nicht.
Leute, diese 32bit-Ärscher sind _KEINE PICs mit längeren Registern_. Die
Architekturbeschreibung (!!!) der Viecher hat 2500 Seiten, die
eEschreibung der Peripherie leicht nochmal so viel.
Das ist Irrsinn. CUBE wird von STM nicht gepflegt, weil es lustig ist.
Tam H. schrieb:> Leute, diese 32bit-Ärscher sind _KEINE PICs mit längeren Registern_. Die> Architekturbeschreibung (!!!) der Viecher hat 2500 Seiten, die> eEschreibung der Peripherie leicht nochmal so viel.
Ich habe ja auch ausdrücklich auch ein SDK erwähnt. Ich schaffe es an
meinem PC sogar eine Internet-Verbindung aufzubauen, ohne dass ich dafür
Xcode von Apple verwenden muss. Die Komplexität meines PCs sollte noch
mal deutlich höher liegen, als die eines STM32.
> Das ist Irrsinn. CUBE wird von STM nicht gepflegt, weil es lustig ist.
ST pflegt CUBE in der Hoffnung damit Kunden an sich zu binden, die dann
nicht mehr zu anderen Hersteller wechseln können / wollen. Übersieht
dabei aber, dass es mittlerweile nicht unüblich ist, in einem Projekt
mehrere µCs einzusetzen oder UnitTests oder umfangreiche Build-Varianten
oder CI oder ...
Alles nicht gut umsetzbar, wenn ich immer darauf angewiesen bin, die
klicki bunti Version vom Eclipse von einem Chip-Hersteller zu verwenden.
Torsten R. schrieb:>> was den M4 anbelangt. Wesentliches Ärgernis bei den WB'ler: Keinerlei>> Zugriff auf den M0+. Da läuft nur(!) der Stack von ST drauf. Sonst wäre>> Irgendwie wird man da ran kommen. Ist halt vielleicht nicht> dokumentiert. Ich tippe mal, dass der BLE Stack im Flash liegen wird,> damit man ihn bei Bedarf aktualisieren kann.
Klar liegt der im Flash, nur leider in einem für den M4 nicht
zugänglichen Teil. Diese Aufteilung geht über ein Register, auf das nur
der M0+ Zugriff hat ... Und es gibt auch schon Berichte, dass der M0+
über dieses Register den kompletten(!) Flash gesperrt hat. Vmtl.
Tamper-Erkennung (so konnte man das jedenfalls aus dem Kommentar seitens
ST heraushören,
https://community.st.com/s/question/0D50X0000BMFegISQT/could-not-disable-rdp-at-stm32wb55ceux-chip-in-my-custom-board).
Sicher wird's da auch Lücken geben, aber ich möchte nicht Wochen und
Monate danach suchen müssen. Und bei der nächsten Revision wieder ...
Torsten R. schrieb:> Tam H. schrieb:>> Leute, diese 32bit-Ärscher sind _KEINE PICs mit längeren Registern_. Die>> Architekturbeschreibung (!!!) der Viecher hat 2500 Seiten, die>> eEschreibung der Peripherie leicht nochmal so viel.>> Ich habe ja auch ausdrücklich auch ein SDK erwähnt. Ich schaffe es an> meinem PC sogar eine Internet-Verbindung aufzubauen, ohne dass ich dafür> Xcode von Apple verwenden muss. Die Komplexität meines PCs sollte noch> mal deutlich höher liegen, als die eines STM32.
XCode am PC? Du meinst den Spielzeugcomputer. Sorry, musste jetzt sein,
ich bin MAAAAAHK-Hasser. Steven Arbeiter und seine Mannen können mich
mal.
Aber Spaß beiseite. Jetzt verstehe ich, aus welcher Windrichtung du
kommst, und man kann es andenken. Dir geht es also um eine Art
"Bibliotheksschatz", mit dem du die Hardware ansprechen kannst. Den gibt
es, notfalls holst du ihn dir aus einem CUBE-Opferprojektskelett raus.
Mache ich dir gern wenn du CUBE nicht auf den MAAAAAHK installieren
kannst oder willst. Maile einfach tamhan aeht tamoggemon rundesding com.
>> Das ist Irrsinn. CUBE wird von STM nicht gepflegt, weil es lustig ist.>> ST pflegt CUBE in der Hoffnung damit Kunden an sich zu binden, die dann> nicht mehr zu anderen Hersteller wechseln können / wollen. Übersieht> dabei aber, dass es mittlerweile nicht unüblich ist, in einem Projekt> mehrere µCs einzusetzen oder UnitTests oder umfangreiche Build-Varianten> oder CI oder ...
Unit Tests kann CUBE AFAIK. Ist ja "nur" Eclipse.
>> Alles nicht gut umsetzbar, wenn ich immer darauf angewiesen bin, die> klicki bunti Version vom Eclipse von einem Chip-Hersteller zu verwenden.
Das stimmt natürlich auch wieder. Womit wir bei PlatformIO sind ;)
Eben bei STM gegen den Baum gekickt. Inoffizielles Statement von
jemandem der sich da absolut auskennt, zum M0 - von mir ins Deutsche
uebersetzt damit man es nicht nachvollziehen kann (er will seinen Namen
hier nicht lesen):
Ab hier übernehme ich und interpretiere frei:
Ich denke, dass STM das absichtlich so machen, um den Markt zu
segmentieren. Schaut euch an den W30 und den W50, die mehr Protokolle
kennen.
ME nach denkt man bei STM: was die linke Hand gibt (billigerer Chip beim
W10) nimmt die rechte Hand (in Form der Bluetooth SIG).
Werter Herr Hanna!
Entschuldigen sie bitte mein Offtopic hier,
aber wer hat schon die Gelegenheit, dem
Tam Hanna mal ne Frage stellen zu dürfen? :-O
Und dan noch auf "mikrokontroller.net"!
Ich habe schon sehr oft Ihre Beiträge bei
CT Developer, bei der IX und in Linux
Zeitschriften gelesen, gerade Ihre Recherchen
in neuen Hard und Softwaretrends machen sie ja
bekannt.
Da habe ich mich oft gefragt:
Wie Recherchiert Tam, geht er auf die Firmen zu,
deren Produkte er vorstellt, oder wird er von
den entsprechenden Firmen eingeladen oder per
Werbung darauf hingewiesen?
Hat Tam Hanna ein System, oder entscheidet er
"aus dem Bauch heraus"?
Oder ist da harte Recherche im Internet und
Presse der "Treiber"?
Bitte, Tam, können Sie hier ein klein Wenig
aus "dem Nähkästchen" plaudern?
Herzlichen Dank
Mercedes
Der Cortex-M uCs und seine Tools: Es reicht nicht sich auf einen
Hersteller einzuschießen und zu meckern.
STM32 - CubeMX
XMC - Dave
ATSAM - start.atmel.com
PIC32C - MPLabX
TM4C - CCS + tivaware
usw .. usw ..
Die Komplexität der uCs und der Zeitdruck bei der Entwicklung neuer
Produkte beim uC Hersteller so wie beim Produktentwickler fordert seinen
Tribut bei dem Verständnis bei dem Gesamtsystem. Kein uC Hersteller will
seine Kunden mit den Tools an sich binden sondern er weiss ohne diese
Tools kann niemand mehr die uCs effizient in Produkte einbinden.
Legt man nun noch komplexe externe Peripherie mit in das Gehäuse wie
z.B. Bluetooth, dann ächzt die Entwicklungsumgebung an allen Ecken.
Darum am Anfang meine Frage ob jemand schon BLE im STM32WB verwendet hat
und wie der Eindruck der Qualität der Softwareschnittstelle ist.
ad b) ich habe oben ein Video dazu verlinkt. Das API-Design ist ein
bisschen eigenwillig, geht aber. Nervend war beim BlueNRG, dass du halt
kein CUBE hattest.
ad c @lolita) Stoff Ticken ist die Basis für Rapsingles. Ich mache das
seit fast 20 Jahren, und habe nebenbei eine Consulterei. Schau mal auf
mein Instagram!
Tim . schrieb:>>STMicroelectronics>> Meintest Du SGS?
SGS Thomson ja, SGS die Qualitätssicherungsbande nein.
Aber mein Insider dort tritt mir jedes Mal verbal auf die Zehen, deshalb
lerne ich grummelnd und langsam um...
~Lolita~ schrieb:> Wozu nur einen Kern nutzen, wenn das Teil zwei> Kerne hat? ;-P>> mfg
Weil du als IT-Sicherheitsfrau keinen Softradio-Stack codieren willst.
Bitte, glaube mir das. Ich sehe bei dir zu Hause auch kein 6GhZ DPO
herumstehen.
Meine Ex-LZ hat vor XYZ Jahren Angefangen, zu probieren, einen
Bluetoothstack für eine asiatische MCU zu coden. Mittlerweile kann das
Ding pairen - gegen einen Palm Tungsten T.
Tam H. schrieb:> ~Lolita~ schrieb:>> Wozu nur einen Kern nutzen, wenn das Teil zwei>> Kerne hat? ;-P>>>> mfg>> Weil du als IT-Sicherheitsfrau keinen Softradio-Stack codieren willst.> Bitte, glaube mir das. Ich sehe bei dir zu Hause auch kein 6GhZ DPO> herumstehen.>
Hey, moin Graph, ich glaub Dir Alles! ;-D
Huch?!? Woher weißt Du das mit dem Oszi?
Der Code ist also so wertvoll, das er praktisch wie ein
Mikroprogramm geschützt im Prozessor ist, und nicht als library
im Atollic-Studio? :-O
Das ist ein Ding!!
>> Meine Ex-LZ hat vor XYZ Jahren Angefangen, zu probieren, einen> Bluetoothstack für eine asiatische MCU zu coden. Mittlerweile kann das> Ding pairen - gegen einen Palm Tungsten T.
Tam, wie macht es dann der Hersteller? Benutzt der illegale
Opcodes?
mfg
~Lolita~ schrieb:> Tam H. schrieb:>> ~Lolita~ schrieb:>>> Wozu nur einen Kern nutzen, wenn das Teil zwei>>> Kerne hat? ;-P>>>>>> mfg>>>> Weil du als IT-Sicherheitsfrau keinen Softradio-Stack codieren willst.>> Bitte, glaube mir das. Ich sehe bei dir zu Hause auch kein 6GhZ DPO>> herumstehen.>>> Hey, moin Graph, ich glaub Dir Alles! ;-D
I see what you did here, with the Graph.
> Der Code ist also so wertvoll, das er praktisch wie ein> Mikroprogramm geschützt im Prozessor ist, und nicht als library> im Atollic-Studio? :-O
Nein. Du hast die Library im Atollic. Darum geht es nicht. Bitte gehe
weg von der IP und IT Sicherheitsansicht.
Ich weiss aus eigener Erfahrung, es ist für Leute die im
geheimdienstlichen oder privatmilizionären Bereich tätig sind oder waren
schwer.
> Das ist ein Ding!!
Ja. Aber das Ding ist: du sollst aus Sicht von STM nur einen Stack
verwenden, der "bekannt gut" ist.
Und weil STM keine Lust auf 50000 Kundensupportanfragen zu RF hat,
machen sie die Klappe dicht. Hör dir die Bemerkung heute an von Tilen
Mejerle im Webinar dazu. GENAU anhören, mehrfach hintereinander.
Wenn Thales oder Gemalto andackeln, bin ich sicher dass der M0+
ansprechbar ist.
>>>> Meine Ex-LZ hat vor XYZ Jahren Angefangen, zu probieren, einen>> Bluetoothstack für eine asiatische MCU zu coden. Mittlerweile kann das>> Ding pairen - gegen einen Palm Tungsten T.> Tam, wie macht es dann der Hersteller? Benutzt der illegale> Opcodes?
Nein. Der hat 5 Leute die den ganzen Tag nichts anderes machen als
solche Stacks programmieren. Und dazu zwei Physiker. Und Hilfe von der
Bluetooth SIG, und dedizierte Protokoll-Verifikatoren (bietet Teledyne
an, bzw haben vor einiger Zeit einen Anbieter aufgekauft)
>> mfg
lg
~Lolita~ schrieb:> Wozu nur einen Kern nutzen, wenn das Teil zwei> Kerne hat? ;-P
Und wieviel % der Zeit schickst Du die Kerne in den Schlaf ? 99% oder
99.9%?
Uwe B. meinte:
>~Lolita~ schrieb:>> Wozu nur einen Kern nutzen, wenn das Teil zwei>> Kerne hat? ;-P> Und wieviel % der Zeit schickst Du die Kerne in den Schlaf ? 99% oder> 99.9%?
2 Kerne sind besser, wenn Dein Programm ne Benutzeroberfläche hat.
Wenn Du nur 1 Kern hast, und der gerad durch Kommunikation oder
Berechnung ausgelastet ist, klemmt die Benutzeroberfläche für
nen Moment.
Hast du aber mindestens 2 Kerne, kannst Du die GUI auf 1 Kern legen,
die "Kernanwendung" auf den Anderen.
Die GUI und die Anwendung laufen dann, wie 2 Tasks beim RTOS, unabhängig
voneinander, beeinflussen sich nicht und sind nur über ein
Benachrichtigungssystem miteinander verbunden.
Die GUI läuft so "butterweich", auch wenn die Anwendung hart im Streß
ist.
mfg
~Lolita~ schrieb:> Hast du aber mindestens 2 Kerne, kannst Du die GUI auf 1 Kern legen,> die "Kernanwendung" auf den Anderen.
. . .
> Die GUI läuft so "butterweich", auch wenn die Anwendung hart im Streß> ist.>> mfg
Bitte.
Du denkst, dass der Softradiostack dir einen Aussetzer eher verzeiht als
das GUI????
lg
Tam
Tam Hanna sagte:
> Bitte.> Du denkst, dass der Softradiostack dir einen Aussetzer eher verzeiht als> das GUI????
Natürlich nicht, @Tam :-O
Zeitkritische Aktionen haben natürlich immer
Vorrang.
War einfach ein Beispiel, vielleicht ein Schlechtes. :-(
Achja:
Ich hab nix gegen den Prozzi, gegen Dich erst recht nix.
mfg
das mit dem closed source bei BLE macht nicht nur ST so auch nRF
nur bei nRF ist das radio dokumentiert. damit kann man (oder auch frau)
wenn er (sie) es will seinen eigenen stack im 2.4Ghz band schreiben.
Es gibt ja nicht nur BLE sondern auch ANT, Thread, zigbee, ... die auf
der gleiche HW laufen können. Teilweise sogar mit BLE zusammen.
nRF53x ist auch ein 2 kerner
Der closed source BLE stack hat durch aus seine vorteile bei der
Zulassung.
nRF zum beispiel hat ihre stacks software seitig bereits zugelassen. Die
Zulassungsnumern sind verfügbar. Es ist dann anscheinend nur noch die
keine zulassungsrunde notwending.
@Tam Hanna unsd alle Anderen:
Das Problem bei uns Amateuren ist, das es außer in open Source
kaum Litheratur und Quellen gibt. Da ist dann der SDR doch ne
Raketenwissenschaft, die Gefühl und Ausdauer braucht.
Ich zum Beispiel komm jetzt in die 11. Klasse, da hat frau dann auch
noch Mathedefizite, die durch Probieren ausgeglichen werden müssen.
Wenn man also dann schon mal auf die prominente Ressource "Tam"
zurückgreifen kann "piekt" frau natürlich ein bissel nach. ;-P
Vor Tam Hanna "sich in den Staub werfen" erspart ne Menge Schweiß
beim Reeningeering, das für uns Amateure leider meist die
einzige Möglichkeit ist, an Protokollalgoritmen aller Art heranzukommen,
da diese ja meist unter NDA stehen.
Ich bitte diejenigen um Entschuldigung, denen ich aus Versehen
auf die Füße getreten hab.
Also nochmal:
Mein Respekt gilt Tam Hanna!
mfg
~Lolita~ schrieb:> @Tam Hanna unsd alle Anderen:> Ich zum Beispiel komm jetzt in die 11. Klasse, da hat frau dann auch> noch Mathedefizite, die durch Probieren ausgeglichen werden müssen.>
Hoffnungslos. Ich hatte bei der Privatmiliz Zugang zu diesen Leuten.
Deren Mathematiklevel ist auf PHDr Niveau, das sind wie der Brite sagt
richtige Boffins.
Wenn du Lust auf Schmerzen hast, gebe ich dir Zugang zu einer deren
Mailinglisten. Rate dir aber ab von, ist nur schlecht fürs Ego.
> Wenn man also dann schon mal auf die prominente Ressource "Tam"> zurückgreifen kann "piekt" frau natürlich ein bissel nach. ;-P
Zuviel der Ehre.
>> Ich bitte diejenigen um Entschuldigung, denen ich aus Versehen> auf die Füße getreten hab.
Ich fühle mich nicht auf den Fuß getreten. Wäre im Moment auch ungut,
Beinverletzung. Its an old wound, aber jetzt gerade tut es weh.
>> mfg
123 schrieb:> BLE stacks gibts auch als open sorce. zephyr hat z.b einen mit dabei.
Geil! Das werd ich mir mal anschauen...
ganz dumme Frage: Ist Dein Handle Zufall oder Absicht?
mfg
Thread beobachten
Seitenaufteilung abschalten
