Bauteilidentifizierung / Doppelte Gabellichtschranke aus Canon-Drucker

[Oliver T. (Gast)]

Guten Tag,

kann mir hier evtl. jemand bei der Bauteilidentifizierung weiterhelfen?
Ziel dieser Aktion soll es sein ggf. den Hersteller und die
Produktinformationen herauszufinden, so dass man das Bauteil
nachbestellen kann.

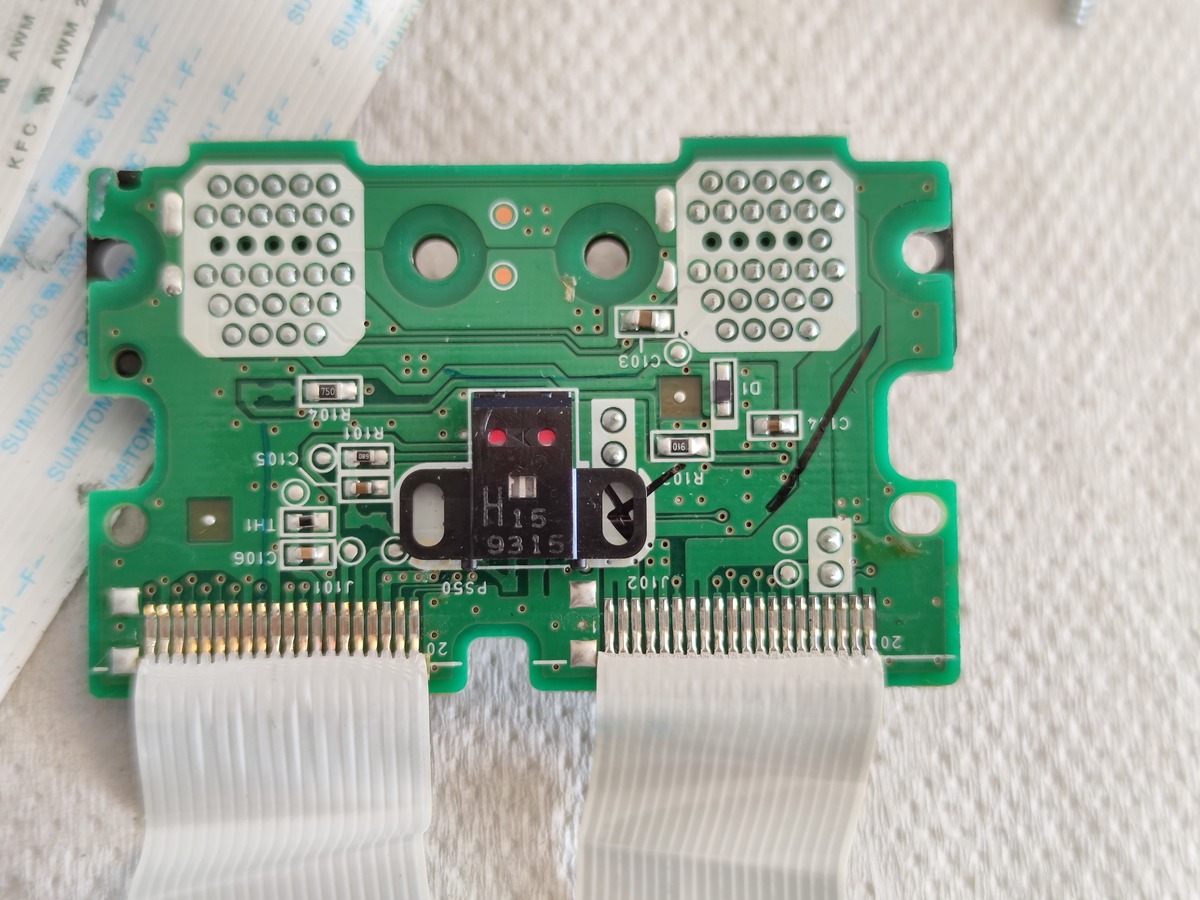

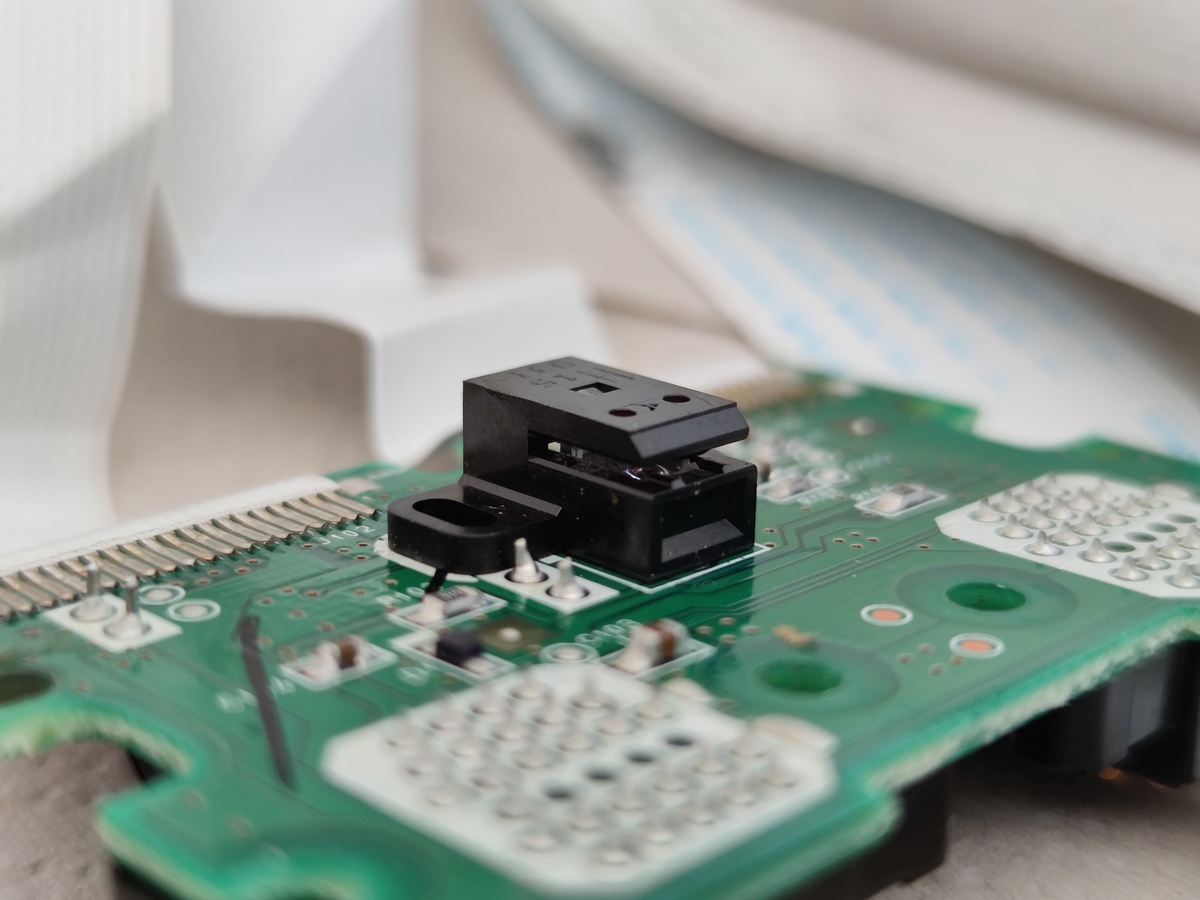

Das Board stammt aus einem alten Canon-Drucker, das Bauteil ist eine
doppelte Gabellichtschranke ("optical sensor quadrature encoder", "6 pin
photo-interrupter" o. ä.). Ich finde leider nichts.

Schon einmal vielen Dank für etwaige Mühen.

VG Olli

[Thomas R. (r3tr0)]

Vielleicht hilft dir folgendes Stichwort:

Photointerrupter

[Oliver T. (Gast)]

Vielen Dank für deine Antwort.

Den Suchbegriff hatte ich allerding schon ausprobiert und bin zu keinem
Ergebnis gekommen.

VG Olli

[Kurt A. (hobbyst)]

Wie ist die genaue Bezeichnung des Canondruckers? Sieht nach Encoder im
Druckkopf aus.
Wird es als Ersatzteil benötigt oder willst diese Teil für ein anderes
Projekt verwenden?

[Oliver T. (Gast)]

Die genaue Bezeichnung des Druckers kann ich leider nicht mehr
nachreichen. Genau, es ist der optische Taktgeber aus dem Druckkopf aber
wo kann man sowas, am besten genau den bestellen? Ich brauche es als
Ersatzteil, das Prinzip wäre aber ggf. für zukünftige Projekte
interessant also immer her mit Empfehlungen o. ä.

VG Olli

[Axel R. (axlr)]

... was geht'n da kaputt an so einen Teil?

[Johannes S. (Gast)]

Avago ist ein bekannter Hersteller für die Dinger, mit Google
Bildersuche nach 'avago encoder' findest du eine Menge Treffer. Kaufen
kann man ähnliche bei Distris wie Mouser oder DigiKey.
Zum Einsatz in anderen Projekten lassen sich die Anschlüsse
herausfinden: zwei sind für die LED, dann GND, +5V (die meisten brauchen
5V) sowie die Encoder Ausgänge A und B. Da kommen saubere Pulse raus,
die Dinger sind recht aufwändig, da sind nicht einfach nur zwei
Fotodioden drin, sondern eine ganze Matrix. Deshalb müssen die Encoder
und die Codestreifen von der Auflösung her auch übereinstimmen.

[Wolfgang (Gast)]

Oliver T. schrieb:
> Das Board stammt aus einem alten Canon-Drucker ...

Das Board dürfte fast 28 Jahre alt sein.

Ich tippe mal auf einen Verwandten vom SHARP GP1A13R
(beim GP1A13R kommen die Pins falsch raus)

[hinz (Gast)]

"dual channel photointerruptor"

[Oliver T. (Gast)]

Vielen Dank für die zahlreichen Rückschriften. Mit dem Stichwort "Avago
encoder" ist wirklich viel zu finden und die Ergebnisse zeigen mir
wonach ich gesucht habe.

Auf dem zugehörigen Taktlineal habe ich das Logo eines Herstellers
ausmachen können, diesen habe ich mal kontaktiert, vielleicht kann der
mir weiterhelfen was die Auflösung angeht. Im schlimmsten Fall muss ich
ein Inch anlegen und die Lines zählen... :-D

Stichwort Ersatzteil: Ich will den Druckkopf umbauen und dann kann ich
das Board in dieser Form nicht so gut gebrauchen, ich will also die alte
Platine durch eine neue "ersetzen". Ich werde wohl versuchen es
auszulöten aber das kann eigentlich nur schiefgehen und deswegen möchte
ich ggf. ein Ersatzteil zur Verfügung haben.

Bezüglich des Alters des Boards bin ich überfragt, der Drucker wurde vor
ein paar Jahren gekauft. Mehr weiß ich auch nicht.

Johannes S. schrieb:
> zwei sind für die LED, dann GND, +5V (die meisten brauchen
> 5V) sowie die Encoder Ausgänge A und B.

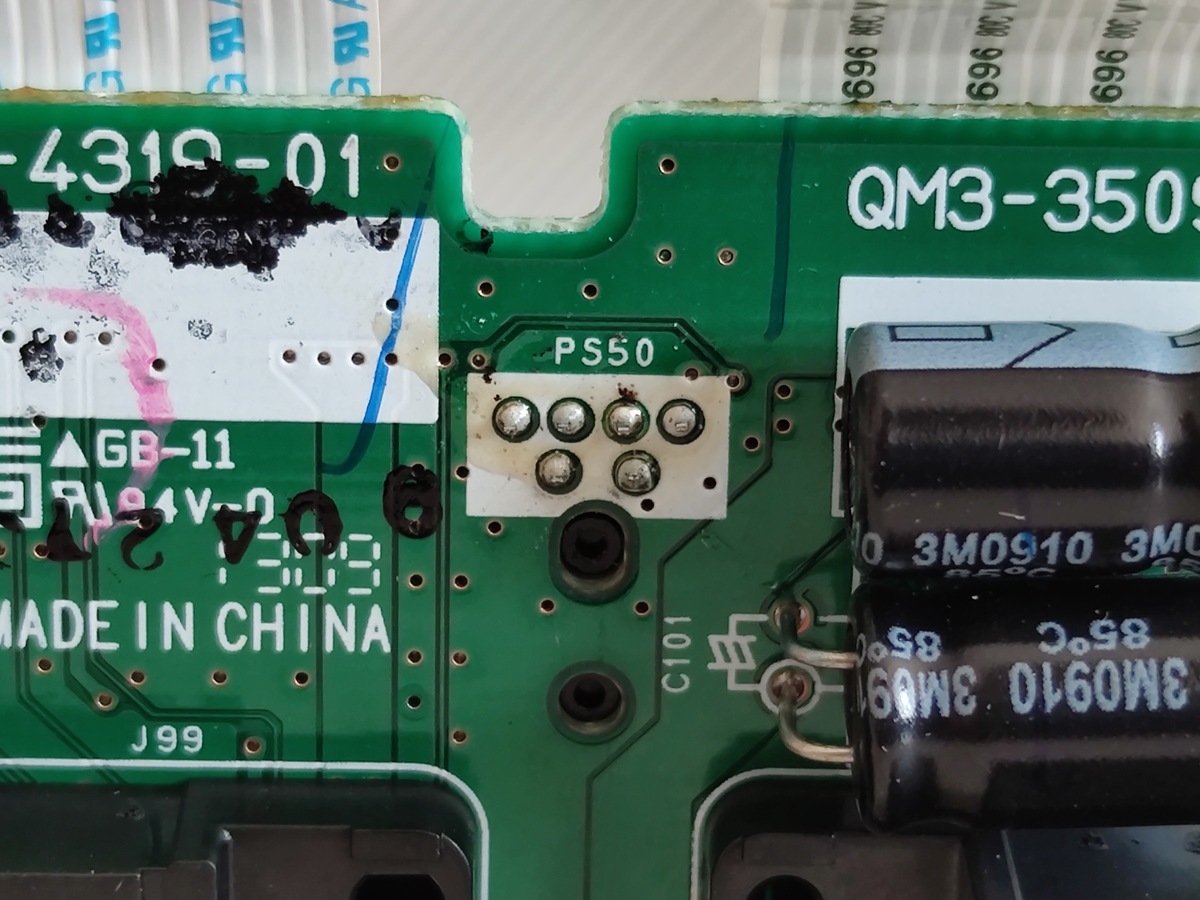

Wären in Summe 4 Pins oder liege ich falsch? Das Bauteil hat 6 Stück,
ist das evtl. noch Versorgungsspannung für die Fotodioden?

Vielen Dank nochmal

VG Olli

[hinz (Gast)]

Da ist einfach eine LED und zwei Fototransistoren drin.

[Magnus M. (magnetus)]

Oliver T. schrieb:
> Wären in Summe 4 Pins oder liege ich falsch? Das Bauteil hat 6 Stück,
> ist das evtl. noch Versorgungsspannung für die Fotodioden?

Rechnen scheint nicht deine Stärke zu sein?

Johannes S. schrieb:
> zwei sind für die LED, dann GND, +5V (die meisten brauchen
> 5V) sowie die Encoder Ausgänge A und B.

zwei sind für die LED  -->    2
dann GND, +5V          -->  + 2
Ausgänge A und B       -->  + 2
--------------------------------
Summe:                        6

[Johannes S. (Gast)]

hinz schrieb:
> Da ist einfach eine LED und zwei Fototransistoren drin.

Nein, die wesentlich aufwändiger, da kommen messerscharfe Digitalsignale
raus.
Mit zwei Pins für LED plus vier für +5 V, GND und zwei Outputs komme ich
auf 6. Aber es gibt auch Module mit vier Anschlüssen wo die LED an + und
GND hängt.

[hinz (Gast)]

Es gibt beides, und in so einem billigen Consumergerät würde ich auch
nur das billigste erwarten.

[Oliver T. (Gast)]

Magnus M. schrieb:
> Rechnen scheint nicht deine Stärke zu sein?

Ja, vielen Dank! :-D Ich habe es nicht richtig gelesen.

Ich hatte es so verstanden: Zwei (5V und GND) sind für die LED und dann
die beiden Ausgänge. Shame on my Haupt.

Deine Frage müsste daher eigentlich lautet "Aufmerksames Lesen scheint
nicht deine Stärke zu sein. :-)

VG Olli
