Forum: Platinen Zwei Fragen zu Eagle


von Werner B. (Gast)


Lesenswert?

Hallo,

nutze die Version 7.7.0 und habe eine *.sch und eine *.brd Datei.

Ich möchte die Durchmesser der Bohrungen überprüfen und das gelingt mir
nicht. Dagegen wird mir der Durchmesser der Vias angezeigt, plus Infos
zur Form des Vias.

Dann: Wenn ich mit "Wire" eine Leiterbahn von A nach B verlegen will,
hat die Leiterbahn aktuell eine Breite von 16mil. Wo kann ich die Breite
der Leiterbahn einstellen?

Werner

von Falk B. (falk)


Lesenswert?

Werner B. schrieb:
> Ich möchte die Durchmesser der Bohrungen überprüfen und das gelingt mir
> nicht.

Mit rechter Maustaste anclicken, dann Eigenschaften. Dazu müssen aber
die Layer drills bzw. holes aktiviert sein.

> Dagegen wird mir der Durchmesser der Vias angezeigt, plus Infos
> zur Form des Vias.

Was heißt das? Wo eine VIA ist, darf kein zusätzliches Loch sein. Das
VIA ist schon das Loch + Kupferringe.

> Dann: Wenn ich mit "Wire" eine Leiterbahn von A nach B verlegen will,
> hat die Leiterbahn aktuell eine Breite von 16mil. Wo kann ich die Breite
> der Leiterbahn einstellen?

Oben in der Menuleiste.

Einfach mal das Handbuch lesen sowie das Tutorial durcharbeiten.

RTFM!

von Werner B. (Gast)


Lesenswert?

Falk B. schrieb:
> Mit rechter Maustaste anclicken, dann Eigenschaften. Dazu müssen aber
> die Layer drills bzw. holes aktiviert sein.

Interessant, geht aber trotzdem nicht. Vias ja, Pads nein.

> Einfach mal das Handbuch lesen sowie das Tutorial durcharbeiten.

Mit der Menge an Worten hättest du auch meine Frage beantworten können,
statt mir ein Wochenende Arbeit zu empfehlen. Mein CAD ist übrigens ein
anderes.

von makro (Gast)


Lesenswert?

Werner B. schrieb:
> Interessant, geht aber trotzdem nicht. Vias ja, Pads nein.

Geht es Dir jetzt um Pads oder Vias?

Das sind zwei verschiedene Dinge... die Pads bzw. auch die Bohrungen
dazu gehören zum Bauteil. Dann musst du in der entsprechenden
Bauteilbibliothek das Package anschauen.

Den Bohrdurchmesser des Vias kannst Du direkt im Board-Layout ersehen
und zwar so, wie Falk es beschrieben hat.

Werner B. schrieb:
> Mit der Menge an Worten hättest du auch meine Frage beantworten können,
> statt mir ein Wochenende Arbeit zu empfehlen.

Er hat Dir Deine Frage beantwortet... lies nochmal.

von Andreas B. (bitverdreher)


Lesenswert?

Werner B. schrieb:
> Mit der Menge an Worten hättest du auch meine Frage beantworten können,
> statt mir ein Wochenende Arbeit zu empfehlen.
Du tust mir ja richtig leid. Auch noch ein Handbuch lesen. Eine wirklich
unverschämte Forderung.

von Falk B. (falk)


Lesenswert?

Werner B. schrieb:
> Falk B. schrieb:
>> Mit rechter Maustaste anclicken, dann Eigenschaften. Dazu müssen aber
>> die Layer drills bzw. holes aktiviert sein.
>
> Interessant, geht aber trotzdem nicht. Vias ja, Pads nein.

Ja was denn nun? PADs kann man so oder so nicht im Layout messen, das
geht nur im Bauteil, sprich Bibliothekseditor.

>> Einfach mal das Handbuch lesen sowie das Tutorial durcharbeiten.
>
> Mit der Menge an Worten hättest du auch meine Frage beantworten können,
> statt mir ein Wochenende Arbeit zu empfehlen. Mein CAD ist übrigens ein
> anderes.

Warum fragst du dann nach Eagle? Leute gibt's?

Beitrag #6648656 wurde von einem Moderator gelöscht.
Beitrag #6648724 wurde von einem Moderator gelöscht.
von Werner B. (Gast)


Lesenswert?

makro schrieb:
> Geht es Dir jetzt um Pads oder Vias?

Ich will die Durchmesser von Bohrungen wissen. Und hier hauptsächlich
der Pads. Denn wenn die zu klein sind, gehen die Bauteile nicht durch.
Wenn nebenbei noch die Größe des Pins angezeigt wird, ist das auch
recht. Eagle scheint aber zwischen Pads und Vias zu unterscheiden, denn
die Bohrung des Vias darf ich wissen, die Bohrung des Pads aber nicht.
Seltsames Programm. Bei meinem CAD wird mir der Durchmesser JEDER
Bohrung angezeigt.

> Er hat Dir Deine Frage beantwortet... lies nochmal.
"Oben in der Menuleiste" ist so zielführend wie "unten im Keller".

Wo die 16mil für die Leiterbahnenbreite festgelegt, bzw. änderbar ist,
wäre noch von Interesse.

Nebenbei: Ein Bekannter hat mich gebeten, bei der Platine bestimmte
Bohrungsdurchmesser zu prüfen. Ich dachte, das ginge mal eben. Wie schon
erwähnt, entwickle ich meine Leiterplatten mit einem anderen CAD.

von Gustl B. (gustl_b)


Lesenswert?

Werner B. schrieb:
> "Oben in der Menuleiste" ist so zielführend wie "unten im Keller".
> Wo die 16mil für die Leiterbahnenbreite festgelegt, bzw. änderbar ist,
> wäre noch von Interesse.

Genau da in der oberen Leiste wo " Breite" steht. Rechts daneben im Feld
kann man den zugehörigen Wert eintragen.

von W.S. (Gast)


Lesenswert?

Werner B. schrieb:
> Wo die 16mil für die Leiterbahnenbreite festgelegt, bzw. änderbar ist,
> wäre noch von Interesse.

Befehl "INFO".
Befehl "CHANGE WIDTH..."
Eigentlich findest du all diese Befehle in der Menüleiste. Aber per
Kommandozeile geht's auch.

Und nochmal: die Bohrdurchmesser für die Beine von Bauteilen, die
Bohrungen brauchen, ist im Footprint dieser Bauteile festgelegt. Zu
finden in der zuständigen Lib. Es ist normal, daß man die Bohrungen
von Bauteilen (egal ob Pads oder nur Löcher) beim Layouten NICHT ändern
kann. Schließlich sollten sich die Ersteller der Bibliotheken und der
darin befindlichen Bauteile ja etwas dabei gedacht haben, wo man nicht
wie ein Elefant drübertrampeln sollte.

Alternativ kannst du ja auch im .BRD ins Pad hineinzoomen, ein ganz
kleines Raster einstellen und dir das Ganze eigenhändig ausmessen... ;-)

W.S.

von Teo D. (teoderix)


Lesenswert?

Werner B. schrieb:
> Nebenbei: Ein Bekannter hat mich gebeten, bei der Platine bestimmte
> Bohrungsdurchmesser zu prüfen. Ich dachte, das ginge mal eben.

drillegend-stack.ulp

von makro (Gast)


Lesenswert?

Werner B. schrieb:
>> Er hat Dir Deine Frage beantwortet... lies nochmal.
> "Oben in der Menuleiste" ist so zielführend wie "unten im Keller".

Ah - verstehe. Hatte Deine Qualifikation falsch eingeschätzt.  Sorry.
Dann sag mir doch kurz, welche Auflösung Dein Monitor hat - ich sage Dir
dann, wie viele Pixel Du den Mauszeiger aus der oberen linken Ecke nach
rechts und nach unten bewegen musst, um das Dropdown mit der
Beschriftung "Breite" in der Menüleiste zu finden, wenn das Programm im
Vollbild läuft.

Hoffentlich liest Dein Bekannter nicht, was Du hier für Fragen stellst.
Sonst gibt er die Aufgabe sicher jemand anders...

Beitrag #6649079 wurde von einem Moderator gelöscht.
von Falk B. (falk)


Lesenswert?

Werner B. schrieb:
> makro schrieb:
>> Geht es Dir jetzt um Pads oder Vias?
>
> Ich will die Durchmesser von Bohrungen wissen. Und hier hauptsächlich
> der Pads. Denn wenn die zu klein sind, gehen die Bauteile nicht durch.

Bauteil mit rechter Maustaste anclicken, "Open Package".

>> Er hat Dir Deine Frage beantwortet... lies nochmal.
> "Oben in der Menuleiste" ist so zielführend wie "unten im Keller".
>
> Wo die 16mil für die Leiterbahnenbreite festgelegt, bzw. änderbar ist,
> wäre noch von Interesse.

Siehe Anhang. Das Menu erschent aber erst, wenn man ROUTE oder WIRE
anclickt.

> Nebenbei: Ein Bekannter hat mich gebeten, bei der Platine bestimmte
> Bohrungsdurchmesser zu prüfen. Ich dachte, das ginge mal eben.

Geht es, wenn man Eagle ein wenig kennt.

von Falk B. (falk)


Angehängte Dateien:

Lesenswert?

Anhang

von Wolfgang (Gast)


Lesenswert?

Werner B. schrieb:
> Nebenbei: Ein Bekannter hat mich gebeten, bei der Platine bestimmte
> Bohrungsdurchmesser zu prüfen. Ich dachte, das ginge mal eben.

Tut es auch.

Entweder dir reicht die Statistik-Funktion, wo Durchmesser und Anzahl
aufgelistet wird oder du aktivierst den Layer "Drills" und blendest dir
mit drillegend.ulp bzw. drillegend-stack.ulp die Legende ein.

von Werner B. (Gast)


Lesenswert?

Falk B. schrieb:
> Anhang

OK, nun wird ein Schuh draus. Die zentrale Information fehlte
allerdings: Man muss den Button Wire gedrückt haben, damit die Leiste
erscheint. Ich hatte eben ohne gedrückten Button gesucht und da kann man
lange suchen :-(

> wenn man Eagle ein wenig kennt.

Ich kenne Eagle eben noch weniger als ein wenig. Die Software gammelt
hier auf der Platte vor sich hin, damit man sagen kann, ich habe Eagle
(und kann aber nichts damit anfangen).

W.S. schrieb:
> Alternativ kannst du ja auch im .BRD ins Pad hineinzoomen, ein ganz
> kleines Raster einstellen und dir das Ganze eigenhändig ausmessen... ;-)

Jo. Was meinst du wohl, wie Frage 2 entstanden ist? Bei 1mil Raster ist
eine Linie mit 16mil Breite ein gewaltiger Pfosten ;-)

Dank an alle, die konstruktive Hilfestellungen geleistet haben.

makro schrieb:
> Hoffentlich liest Dein Bekannter nicht, was Du hier für Fragen stellst.
> Sonst gibt er die Aufgabe sicher jemand anders...

Hätte er das mal lieber getan. Die ganze Geschichte bringt mir nämlich
genau einen Nuller, dafür aber reichlich lauwarm ans Bein gepinkelt. Den
Nächsten, der mir mit Eagle ankommt, jage ich gleich in die Wüste.

von Hmmm (Gast)


Lesenswert?

Werner B. schrieb:
> Die zentrale Information fehlte
> allerdings: Man muss den Button Wire gedrückt haben, damit die Leiste
> erscheint.

Dann ist bei Dir etwas kaputt. Es reicht, den Wire-Button einmal
anzuklicken - solange Du nicht etwas anderes auswählst, bleibt dann auch
die dazugehörige Toolbar.

Normalerweise verwendet man übrigens ROUTE (das Symbol direkt darüber),
nicht WIRE.

von Werner B. (Gast)


Lesenswert?

Hmmm schrieb:
> Es reicht, den Wire-Button einmal
> anzuklicken - solange Du nicht etwas anderes auswählst, bleibt dann auch
> die dazugehörige Toolbar.

Stimmt. Wenn man aber das Programm startet, die Platine läd und dann die
Linienstärke ändern will, dann geht das nicht, weil die Toolbar nicht
sichtbar ist. Bei meinem CAD gibt es eine fixe Werkzeugleiste, ein
Ändern der Linienstärke ist jederzeit möglich.

Hmmm schrieb:
> Normalerweise verwendet man übrigens ROUTE (das Symbol direkt darüber),
> nicht WIRE.

Um den Durchmesser einer Bohrung auszumessen?
Wohl eher nicht.

von Teo D. (teoderix)


Lesenswert?

Werner B. schrieb:
> Bei meinem CAD gibt es eine fixe Werkzeugleiste, ein
> Ändern der Linienstärke ist jederzeit möglich.

Wozu sollte ich Einstellungen eines Werkzeuges ändern wollen, das ich
gerade garnicht benutzen möchte?
Platzverschwendung³
Ein EAGLE (Einfach Anzuwendender Grafischer Layout Editor) braucht halt
auch keine 2-3m² an Monitorfläche.

Beitrag #6649963 wurde von einem Moderator gelöscht.
von Hmmm (Gast)


Lesenswert?

Werner B. schrieb:
> Bei meinem CAD

Welches ist das denn?

Werner B. schrieb:
> Hmmm schrieb:
>> Normalerweise verwendet man übrigens ROUTE (das Symbol direkt darüber),
>> nicht WIRE.
>
> Um den Durchmesser einer Bohrung auszumessen?

Nein, sondern:

Werner B. schrieb:
> Wenn ich mit "Wire" eine Leiterbahn von A nach B verlegen will

von W.S. (Gast)


Angehängte Dateien:

Lesenswert?

Werner B. schrieb:
> Jo. Was meinst du wohl, wie Frage 2 entstanden ist? Bei 1mil Raster ist
> eine Linie mit 16mil Breite ein gewaltiger Pfosten ;-)

Nö - nicht wegen des Leiterzuges, sondern wegen der Lötaugen für deine
THT-Bauteile.

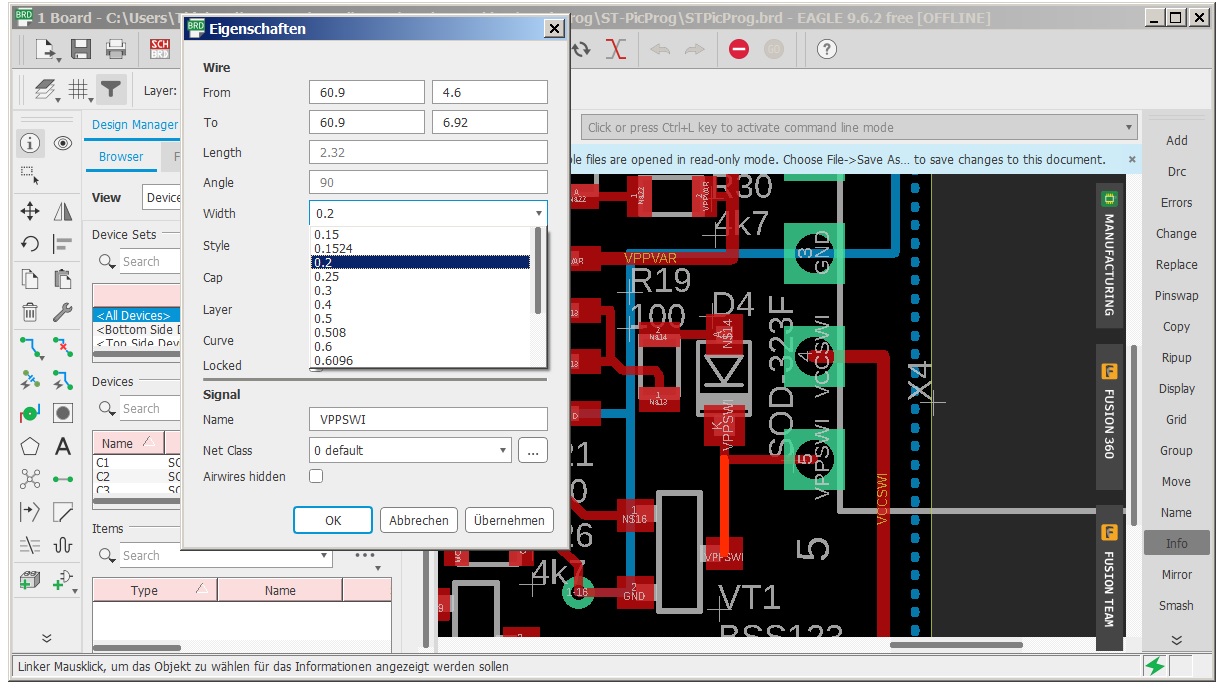

Was die Leiterzugbreite angeht, siehe Bild. Den "Info"-Befehl gibt es
natürlich auch bei E7 und davor. Man kann bei Bedarf im Info-Fenster
direkt alles nach eigenem Gusto ändern. Ansonsten CHANGE WIDTH Befehl.

W.S.

von Werner B. (Gast)


Lesenswert?

Teo D. schrieb:
> Wozu sollte ich Einstellungen eines Werkzeuges ändern wollen, das ich
> gerade garnicht benutzen möchte?
> Platzverschwendung³

Nicht wirklich. Ich kann z.B. nochmal über die fertige Platine schauen
und eine fehlende Leiterbahn entdecken. Dann stelle ICH zuerst die
Breite der Leiterbahn ein und aktiviere dann das Werkzeug. Ich steige
also erst ein und gebe dann Gas. Du gibst erst Gas und steigst dann ein.
Geht sicher auch, wenn man schnell laufen kann ;-)

Hmmm schrieb:
>> Um den Durchmesser einer Bohrung auszumessen?
> Nein, sondern:
> Werner B. schrieb:
>> Wenn ich mit "Wire" eine Leiterbahn von A nach B verlegen will

Mit A und B waren Punkte auf dem Raster gemeint. Also kein Pad o.ä.
War von mir vielleicht nicht optimal formuliert.

Bei der Gelegenheit: Wie beendet man eine Leiterbahn auf einem
Rasterpunkt? Bisher verwende ich ESC. Ist das die vorgesehene Methode?

von Maik F. (Firma: ibfeew) (mf_hro)


Lesenswert?

>Bei der Gelegenheit: Wie beendet man eine Leiterbahn auf einem
>Rasterpunkt? Bisher verwende ich ESC. Ist das die vorgesehene Methode?

ob vorgesehen - keine Ahnung.
Ich nehme meist auch ESC. Doppelklick (linke Maustaste) geht auch.
Exotisch: Klick auf ein neues Befehls-Icon in der Befehlsleiste beendet
auch den route-Befehl mit dem letzten gesetzten Leiterbahnstück.
Maik

: Bearbeitet durch User
von Wolfgang (Gast)


Lesenswert?

Werner B. schrieb:
> Bei der Gelegenheit: Wie beendet man eine Leiterbahn auf einem
> Rasterpunkt? Bisher verwende ich ESC. Ist das die vorgesehene Methode?

Nun ja - Leiterbahnen dienen eigentlich zum Verbinden von Pads. Das Ende
einer Leiterbahn mitten in der Luft (und sei es auch auf einem
Rasterpunkt) kann eigentlich nur ein temporärer Zustand sein, der bei
der Überprüfung mit dem DRC mit einem "Airwire"-Fehler kommentiert wird.

von Teo D. (teoderix)


Lesenswert?

Wolfgang schrieb:
> Das Ende
> einer Leiterbahn mitten in der Luft (und sei es auch auf einem
> Rasterpunkt) kann eigentlich nur ein temporärer Zustand sein

Ist doch egal, Zustand ist Zustand!


Werner B. schrieb:
> Dann stelle ICH zuerst die
> Breite der Leiterbahn ein und aktiviere dann das Werkzeug. Ich steige
> also erst ein und gebe dann Gas. Du gibst erst Gas und steigst dann ein.
> Geht sicher auch, wenn man schnell laufen kann ;-)

Au, das tut doch weh?

Mein "Auto" ist das Werkzeug "Ändern", die "Breite" nehm ich dann als
"Gas".
Finde den "Schönheitsfehler"! ;)
Egal, eigentlich gins ums Erstellen, nicht ums Ändern und da gibts
diesen Schönheitsfehler nicht. Da wähle ich mein "Auto" und mir wird
dann der passend "Sprit" dazu angeboten. Nich das da noch Diesel, in den
911er kommt!

von Werner B. (Gast)


Lesenswert?

Teo D. schrieb:
> Mein "Auto" ist das Werkzeug "Ändern", die "Breite" nehm ich dann als
> "Gas".

Sei es drum. Ich will eine "Linie" ziehen, aktive die Funktion, klicke
auf den Startpunkt der Linie und sehe die falsche Linienbreite. Nerv!
Deshalb erst die Breite und dann die Linie. Dach vielen Jahren sitzt
diese Methode.

von Teo D. (teoderix)


Lesenswert?

Werner B. schrieb:
> Sei es drum. Ich will eine "Linie" ziehen, aktive die Funktion, klicke
> auf den Startpunkt der Linie und sehe die falsche Linienbreite. Nerv!

Nicht "Nerv!", die "KI" einschalten (Intuitives Trail-and-Error).
Geh mal in der scheinbaren nervigen Situation (Im Navi das Ziel
festlegen), mit der Maus auf die Einstellungen des Tools. Das dabei die
aktuelle Linie, am Zeiger hängen bleibt, sollte dich weder stören, noch
beunruhigen, geht ja nix kaputt! ;)

: Bearbeitet durch User
von michael_ (Gast)


Lesenswert?

Werner B. schrieb:
> Sei es drum. Ich will eine "Linie" ziehen, aktive die Funktion, klicke
> auf den Startpunkt der Linie und sehe die falsche Linienbreite.

Dann hast du eine falsche Voreinstellung.
In "Deinem CAD" ist das doch sicher auch nicht anders.

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
