Hey Leute,

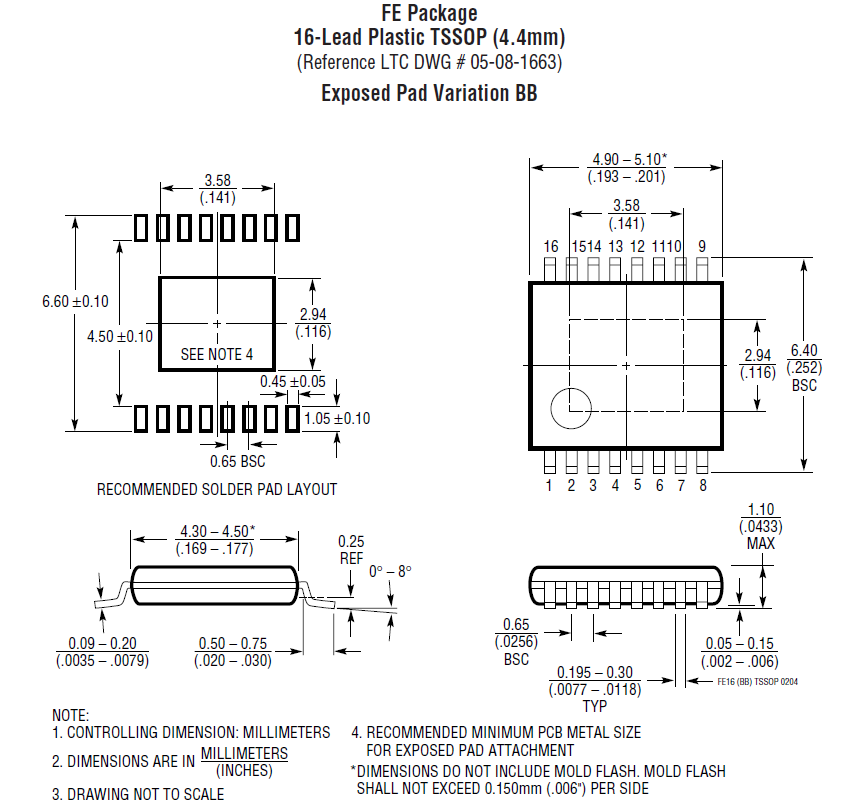

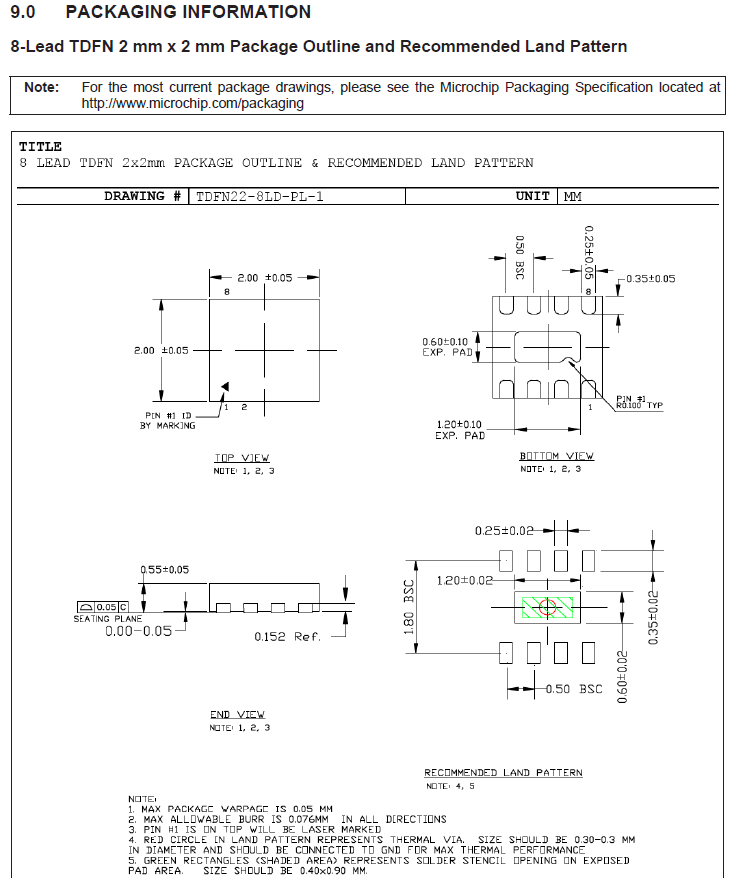

brauche Platinen für diese Spannungswandler (Anhang).
Ich bin mit den Bezeichnungen nicht klargekommen bzw. konnte keine
passenden Platinen finden.
Vllt kann mir jmd auf die Sprünge helfen.

: Verschoben durch Moderator
von Teo D. (teoderix)


Lesenswert?


von Sven D. (sven_la)


Lesenswert?

Was für Platinen willst du? Adapter von SMD auf THT oder eine Platine
mit der du einen kompletten Schaltregler in SMD aufbauen kannst?
Für Adapter: Google Suchbegriffe: TSSOP-16 to DIP und TDFN 8 to DIP
Diese Schaltregler auf Adapter zu setzen ist eine sehr schlechte Idee
EMV-mässig. Nicht umsonst gibt es in den Datenblättern PCB Design
Guidelines.

Falls Du eine ganze Schaltreglerplatine brauchst da finde ich auch nix
im Netz, die musst du wohl selber entwerfen. Im datenblatt findet sich
manchmal ein Layout.

von Schubi (Gast)


Lesenswert?

Sven D. schrieb:
> Was für Platinen willst du? Adapter von SMD auf THT oder eine
> Platine
> mit der du einen kompletten Schaltregler in SMD aufbauen kannst?
> Für Adapter: Google Suchbegriffe: TSSOP-16 to DIP und TDFN 8 to DIP
> Diese Schaltregler auf Adapter zu setzen ist eine sehr schlechte Idee
> EMV-mässig. Nicht umsonst gibt es in den Datenblättern PCB Design
> Guidelines.
>
> Falls Du eine ganze Schaltreglerplatine brauchst da finde ich auch nix
> im Netz, die musst du wohl selber entwerfen. Im datenblatt findet sich
> manchmal ein Layout.

ja eine Schaltreglerplatine, hab da auch nämlich nichts gefunden

von Hard Werker (Gast)


Lesenswert?

Sven D. schrieb:
> Diese Schaltregler auf Adapter zu setzen ist eine sehr schlechte Idee
> EMV-mässig.

Zunächst würden diese Schaltregler gar nicht auf solchen Adapter-
Boards funktionieren, da braucht man sich um die EMV keine Sorgen
zu machen.

Sven D. schrieb:
> Nicht umsonst gibt es in den Datenblättern PCB Design Guidelines.

Wie wahr, wie wahr.

von Schubi (Gast)


Lesenswert?

Hard Werker schrieb:

>
> Sven D. schrieb:
>> Nicht umsonst gibt es in den Datenblättern PCB Design Guidelines.
>
> Wie wahr, wie wahr.

ist mir schon bewusst, soll aber erst mal nur zu Testzwecken dienen, und
da hätte ich gerne was Fertiges gehabt

von Der müde Joe (Gast)


Lesenswert?

Ich vermute, da gibt es außer den Eval-Boards vom Hersteller keine
allgemein verfügbaren Platinen.

Im allgemeinen werden noch einige Bauteile fehlen. Du darfst auch nicht
außer Acht lassen, dass es einige Bauteile gibt, die möglichst nah
beieinander platziert werden müssen, damit die Schaltung gut
funktioniert. Lochraster-Aufbauten sind da schon schwierig, auch für den
versierten Elektroniker. Steckboards noch schwieriger.

Also, ich denke, du brauchst da eine eigene Platine.

von Hard Werker (Gast)


Lesenswert?

Schubi schrieb:
> soll aber erst mal nur zu Testzwecken dienen, und
> da hätte ich gerne was Fertiges gehabt

Du hast unsere Warnungen gelesen, wenn du in dieser Richtung
weiter suchst und auf die Schnauze fällst, dann mit deiner
vollen eigenen Absicht und nicht durch äussere Einwirkung.

von MaWin (Gast)


Lesenswert?

Schubi schrieb:
> brauche Platinen für diese Spannungswandler

Zeichne und bestell dir welche, z.B. bei JLCPCB mit EasyEDA.

von flip (Gast)


Lesenswert?


von Lothar M. (lkmiller) (Moderator) Benutzerseite


Lesenswert?

Schubi schrieb:
> ja eine Schaltreglerplatine, hab da auch nämlich nichts gefunden
Such mal nach den entsprechenden EVAL-Boards der Hersteller. Sieh dir
diese Borads und die Doku dazu GANZ genau an. Und auch den Abschnitt
Layout Recommendations im Datenblatt. Denn eines der wichtigsten
Bauteile eines Schaltreglers ist das Layout. Mit einem ungeeigneten
Layout bekommt man den zahmsten Regler instabil oder man macht ihn zum
Störer.


BTW: deine Frage hat mit DIGITALER Elektronik im Grunde nichts zu tun...
