Forum: Mikrocontroller und Digitale Elektronik Hc sr04 Eigenfrequenz


von Schrauber47 (Gast)


Angehängte Dateien:

Lesenswert?

Interessant ist die Schallwelle die vom US Schallwandler abgegebenn wird
. Bestimmt man die Frequenz der ersten 9 Phasen und vergleicht man sie
mit der nachfolgenden Schwingung so zeigt sich ein deutlicher
Frequenzunterschied . Habe hierzu 3 Exemplare des Hc sr04 verglichen .
Für die ersten 9  Schwingungen bekomme ich  40,2  ,  40,3 , 40,5 kHz .
Der sich anschließende Kurvenzug  42,9  ,  42,7  ,   41 kHz . Das
bedeutet das der Schallwandler vom Controller des
 Hc Sr04 nicht genau mit dessen Eigenfrequenz angeregt wird .
Um dies zu bestätigen habe ich in einem weiteren Versuch 2 HC Sr04
synchron angesteuert und das Mikrofon in gleichem Abstand zu den beiden

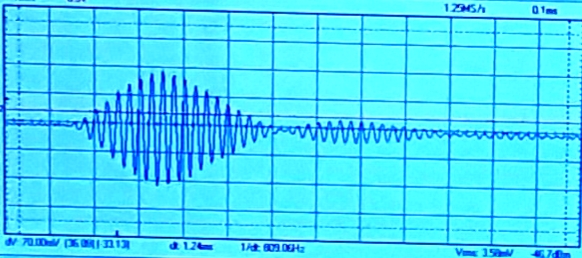

Schallsendern aufgestellt . Das erhaltene Bild anbei . Die ersten 9
Phasen kommen phasengleich an. Amplitude nimmt zu .
 (Einschwingvorgang) . Anschließend macht sich der Frequenzunterschied
der beiden Eigenschwingungen bemerkbar . Amplitude nimmt ab bis beide
Schallwellen sich am Ort des Mikrofons auslöschen.  Deutlich ist hier
der Phasensprung um Pi sichtbar . Das wiederholt sich nun mehrmals wobei
die Amplitude rasch abnimmt da der Quarz des Schallsenders ausschwingt .
Verwende ich eine andere Paarung von HC Sr04 so muß sich die Anzahl der
Phasen pro Wellenpacket ändern .  Diese Beobachtung ist vielleicht
interessant für all die  Anwender des HC SR04 die das Teil nicht nur zur
d Bestimmung verwenden wollen . Besonders bei Interferenzversuchen von
Schallwellen ist die Frequenzungenauigkeit zu beachten . Allen Lesern
wünsche ich Frohe Pfingsten . Schrauber 47

von Schrauber 47 (Gast)


Lesenswert?

Korrektur . Nicht die ersten 8 sondern nur die ersten 7 Phasen werden
angeregt .

von Sven D. (sven_la)


Lesenswert?

Womit hast du gemessen? Deine Messung taugt nicht. Hast anhand des
beigefügten Screenshots die Frequenzen jeder einzelnen Schwingung
gemessen? Hast du die Messfehler die dabei auftreten berücksichtigt?

von Lothar M. (Firma: Titel) (lkmiller) (Moderator) Benutzerseite


Lesenswert?

Schrauber47 schrieb:
> Um dies zu bestätigen habe ich in einem weiteren Versuch 2 HC Sr04
> synchron angesteuert und das Mikrofon in gleichem Abstand zu den beiden
> Schallsendern aufgestellt . Das erhaltene Bild anbei .
Ja, da sieht man halt, dass die eingebauten RC-Oszillatoren ein paar Hz
auseinander liegen. Aber was ist das Problem an der "falschen" bzw.
"unterschiedlichen" Anregungsfrequenz? Haben deine Entfernungsmesser
eine schlechte Genauigkeit oder eine eingeschränkte Reichweite oder
halten sie sich sonstwie nicht an das Datenblatt?

> habe ich in einem weiteren Versuch 2 HC Sr04 synchron angesteuert
Das ist wie wenn ich mich über das hässliche Geräusch mockiere, das
entsteht, wenn zwei Autos sich beim Ausparken aneinander reiben...

Schrauber 47 schrieb:
> Korrektur . Nicht
Wo lernt man denn das ätzende Plenken in Extremform schon bei simplen
Punkten?

von Schrauber 47 (Gast)


Lesenswert?

Sven D. schrieb:
> Womit hast du gemessen? Deine Messung taugt nicht. Hast anhand des
> beigefügten Screenshots die Frequenzen jeder einzelnen Schwingung
> gemessen? Hast du die Messfehler die dabei auftreten berücksichtigt?

Die Anregungsfrequenz aus dem Oszibild des Anregungssignals (
Rechteckspannung ). T über 5 Perioden . Zur Messung der Eigenfrequenzen
habe ich jeweils nur einen HC SR04 angesteuert .wenn der MC seine Arbeit
eingestellt hat so schwingt der Quarz aus . Hier über Mehrere Phasen t
gemessen  . Messfehler gibt es sicherlich . Da hast Du recht .
Allerdings käme die beobachtete Schwebung und der Phasensprung ohne den
Unterschied  in den Eigenfrequenzen der beiden HC SR04 Sendequarze nicht
zustande

von Schrauber 47 (Gast)


Lesenswert?

Lothar M. schrieb:
> Das ist wie wenn ich mich über das hässliche Geräusch mockiere, das
> entsteht, wenn zwei Autos sich beim Ausparken aneinander reiben...

Man kann mit den HC SR04 nicht nur Abstände messen .. Taugen noch für
zahlreiche andere Versuche / Messungen . ( Strömungsgeschwindigkeit von
Luft  ( geht gut )  ,  messen der Ausbreitungsgeschwindigkeit von Schall
in unterschiedlichen Gasen  ( geht vernünftig )  ... ) .  Nur für
Interferenzexperimente funktionierwn sie eben nur eingeschränkt /
modifiziert  da sie wie beschrieben unterschiedliche Eigenfrequenzen
haben .. diese Information ist , so denke ich , für User die sich auch
mit Fragestellungen beschäftigen die abseits von Standardanwendungen
liegen , interessant . M,f,G

von Sven D. (sven_la)


Lesenswert?

Tut mir leid ich versteh nur Bahnhof :-(

von Schrauber47 (Gast)


Lesenswert?

Ein gut verständliches Beispiel : Wenn Du d kennst kannst Du im
Umkehrschluß die Ausbreitungsgeschwindigkeit der Welle im ruhenden Gas
bestimmen . Das kann man zu allerlei weiteren Bestimmungen benutzen .
Weißt Du z.B daß das Gas eine Mischung zweier Komponenten ist , so lädt
sich aus c auf das Mischungsverhältnis schließen ....
