Spulensättigung

75µH bei 20Wdg bedeutet ein AL~190, du hast also den Kern N87 mit 0,34mm
Luftspalt.Hättest du auch hinschreiben können. Die Flußdichte ist bei 6A
dann ~0,46T. Das passt zu N87 bei niedrigen Temperaturen.

Carsten B. schrieb:
> woher bekomme ich die Angabe von Bmax?

Aus dem Datenblatt des Kernmaterials.

Die Fetslegung einer "Sättigung" ist leider willkürlich:
Jede Spule (mit oder ohne Eisenkern) kann man -theoretisch- immer
noch weiter aufmagnetisieren, wenn man genug Strom bzw. Windungen
um diese hat.

"Festlegung"

Carsten B. schrieb:

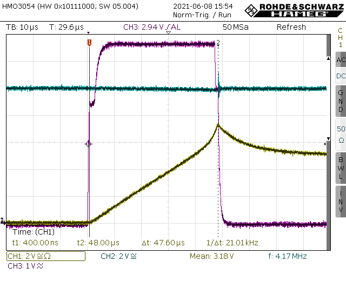

> Ich habe aus diesem Kern eine Spule gewickelt und wollte den
> Sättigungsstrom berechnen und dann messen. Bei der Berechnung mit 200mT
> kam 2,84A (B=L*I/(A*N) L=75µH, A=0.000053m², N=20) heraus. Die Messung
> zeigte aber etwas über 6A (Bild1.png Gelb 2A/DIV). Kann mir das nur so
> erklären, dass Bmax höher sein muss. Falls dem so ist, woher bekomme ich
> die Angabe von Bmax?

Temperaturbereich? Exemplarstreuung?

Nur weil das bei 25° bei EINEM Exemplar bei 6A sättigt, heißt das nicht,
dass das Material falsch spezifiziert ist.
Wenn man eine Spule damit auslegt, dann will man dass auch bei 10000
Stück ALLE ausnahmslos einen Sättigungsstrom von >2,xxA haben, über den
gesamten Temperaturbereich.

Das Material ist so spezifiziert, dass das auch möglich ist. Natürlich
hat das typische Laborexemplar bei 25°C mehr, ist doch völlig klar.

Elektrofan schrieb:
> Die Fetslegung einer "Sättigung" ist leider willkürlich:

Nein.


> Jede Spule (mit oder ohne Eisenkern) kann man -theoretisch- immer
> noch weiter aufmagnetisieren, wenn man genug Strom bzw. Windungen
> um diese hat.

Und der Kern bleibt weiter in Sättigung...

H. H. schrieb:
>> Die Fetslegung einer "Sättigung" ist leider willkürlich:
>
> Nein.

Als Ergänzung ein Link auf die Definitionen von TDK, wie dort die
Sättigung für die Materialien definiert wird:
https://www.tdk-electronics.tdk.com/download/531568/419f8df165fa780842566ab55510a8ce/pdf-generaldefinitions.pdf

S.3 Abschnitt 1.2.2 Sättigung ist hier definiert als Flussdichte Bs bei
H=1200A/m im Kern.

Daher in diesem Fall eindeutig definiert (zumindest bezogen auf die
Datenblattangabe der Sättigung).

Ferritkern schrieb:
> H. H. schrieb:
>>> Die Fetslegung einer "Sättigung" ist leider willkürlich:
>>
>> Nein.
>
> Als Ergänzung ein Link auf die Definitionen von TDK, wie dort die
> Sättigung für die Materialien definiert wird:
>
https://www.tdk-electronics.tdk.com/download/531568/419f8df165fa780842566ab55510a8ce/pdf-generaldefinitions.pdf
>
> S.3 Abschnitt 1.2.2 Sättigung ist hier definiert als Flussdichte Bs bei
> H=1200A/m im Kern.
>
> Daher in diesem Fall eindeutig definiert (zumindest bezogen auf die
> Datenblattangabe der Sättigung).

https://en.wikipedia.org/wiki/Saturation_(magnetic)
