Röhre identifizieren, Schrift unleserlich

Novalsockel Gast 09.08.2021 18:19 #6785026

Lesenswert?

•

Hab da ein Relais mit Novalsockel

ist vmtl. aus einem US-MIL-Gerät, Schrift unleserlich.

1 Heizdraht (Sockel unten rechts)
3-4 Schliessontakt - wenn beheizt
6 Heizdraht (Sockel unten links)
8-9 Mittelkontakt (Feder)
2,5,7 ohne Anschluss

gezählt von unten im Uhrzeigersinn

Wie heißt das Bauteil, kennt jemand den Zweck, ging der Betrieb über die
Heizspannung oder Anodenspannung?

Die US-Armee hatte ja auch Röhren-NV-Geräte für ihre 24-Volt Jeeps...

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

N. A. (bigeasy) 09.08.2021 18:35 #6785044

Lesenswert?

•

▲
▼

Novalsockel schrieb:
> Wie heißt das Bauteil

Blinkgeber

Novalsockel schrieb:
> kennt jemand den Zweck

Blinken

Novalsockel schrieb:
> ging der Betrieb über die Heizspannung oder Anodenspannung?

Weder noch

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Hubert M. (hm-electric) 09.08.2021 18:42 #6785052

Lesenswert?

•

▲
▼

Sieht sehr nach Relais aus. Bimetall??

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Novalsockel Gast 09.08.2021 18:46 #6785054

Lesenswert?

•

▲
▼

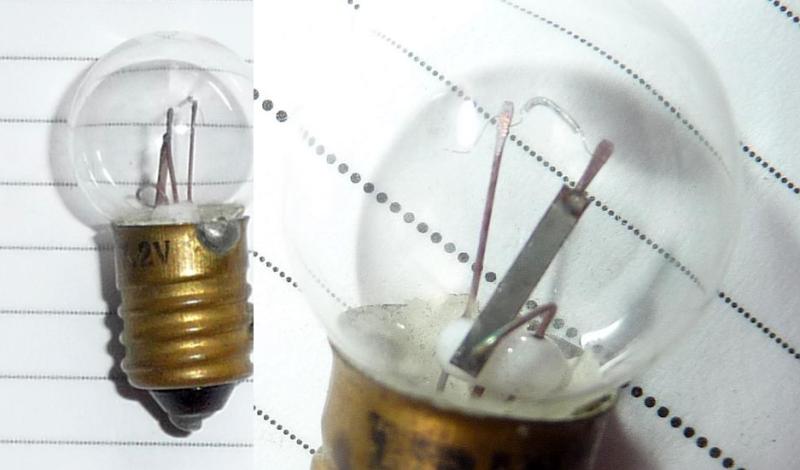

zum Vergleich ein zweipoliger Glühobstblinker.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Novalsockel Gast 09.08.2021 18:50 #6785060

Lesenswert?

•

▲
▼

Hubert M. schrieb:
> Bimetall?

Japp, die Heizwicklung magnetisiert nur das Vakuum oder das Gas - vmtl.
ists Stickstoff, wie bei Glühobst üblich oder auch bei
Isolierverglasungen - billige Trockenluft.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Peter D. (peda) 09.08.2021 20:43 #6785181

Lesenswert?

•

▲
▼

Thermorelais zur Zeitverzögerung.
Senderöhren müssen vorgeheizt werden, ehe die Anodenspannung angelegt
werden darf.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Erofoliker Gast 09.08.2021 20:47 #6785184

Lesenswert?

•

▲
▼

N. A. schrieb:
> Blinkgeber

Ist es nicht, denn die Heizwicklung und Kontakte sind elektrisch
getrennt.

Ein Blinkgeber gibt eine echte Blinkzeit vor, das hier schaltet nur.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Erofoliker Gast 09.08.2021 20:50 #6785189

Lesenswert?

•

▲
▼

Peter D. schrieb:
> Thermorelais zur Zeitverzögerung.

OK das macht Sinn im Anodenkreis des Senders. Die Keramikisolatoren
sollten dann 1000 V vertragen?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

M. K. (matthias_k33) 09.08.2021 20:50 #6785190

Lesenswert?

•

▲
▼

möglichweise hilft dir Daten von 6NO45 Bimetall-Relais.  Auch wenn
Amperite 6NO45 anders als dieser Bild aussieht.

Grüss
Matt
