Forum: Platinen Nutzen mit Rausbrechstegen in Altium


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Alzium (Gast)


Lesenswert?

Hallo,

ich habe unterschiedliche Platinen, die ich gerne in einem Nutzen mit
Rausbrechstegen verbinden möchte.
Ziel ist es also, ein etwa DIN-A4 großes Leiterkartenstück zu bekommen,
aus dem ich dann 8 unterschiedliche Leiterkarten einfach rausbrechen
kann.
Nutzen tue ich Altium Designer.

Die automatische Nutzengestaltung in Altium erlaubt ja die Platzierung
der Leiterkarten mit definierten Abständen und Reihen- und
Spaltenanzahlen, aber wie kann ich nun definierte Haltepunkte zwischen
den Leiterkarten definieren, eben so, dass ich Rausbrechstege erhalte?

von Netzwerker (Gast)


Lesenswert?

Hallo,

ich definiere mir die Abbrechstege als Bauteil in einer PCB-Library und
füge diese dann an den gewünschten Stellen aus der Library ein. Das
funktioniert auch im Nutzen.

von Alzium (Gast)


Lesenswert?

wie definierst du denn die Fräsungen?

Einfach Linien in 2mm Breite in einem "Fräsungen-Layer" ?

Im 3D Modus bekomme ich so keine Ausschnitte gezeichnet...

von Netzwerker (Gast)


Lesenswert?

Wenn Du das auch im 3D-Mode angezeigt haben willst, ist das Handarbeit.
Dann musst Du entsprechend der Fräsungen Board-Cutouts definieren. Das
geht nicht automatisch. Es gibt bei Altium auch die Möglichkeit einen
Layer als Fräskontur festzulegen, aber das fügt auch keine
entsprechenden Cutouts ein.

von Alzium (Gast)


Lesenswert?

ist der Fräskonturlayer ein spezieller layer, oder ist es nur eine
Namensgebung für den Layer auf dem gefräst werden soll?

von Netzwerker (Gast)


Lesenswert?

Google mal "altium route tool path".

von Netzwerker (Gast)


Angehängte Dateien:

Lesenswert?

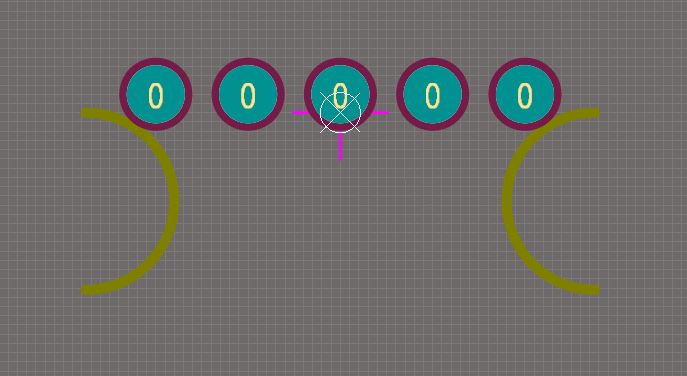

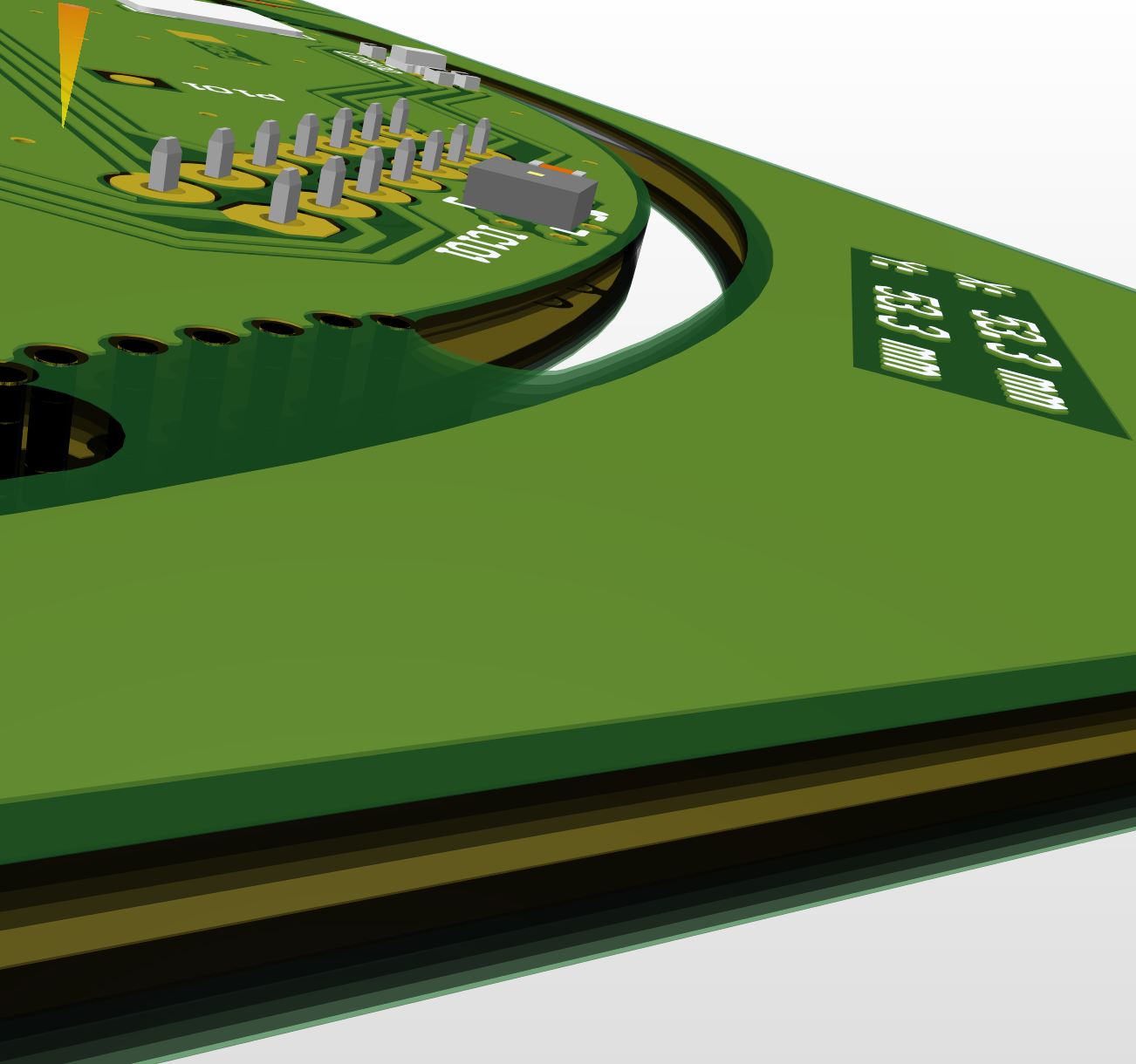

Hier mal Bilder von entsprechenden Bibliotheksbauteilen und einer 3D
-Ansicht.

von Christian B. (luckyfu)


Lesenswert?

Alzium schrieb:
> Die automatische Nutzengestaltung in Altium erlaubt ja die Platzierung
> der Leiterkarten mit definierten Abständen und Reihen- und
> Spaltenanzahlen, aber wie kann ich nun definierte Haltepunkte zwischen
> den Leiterkarten definieren, eben so, dass ich Rausbrechstege erhalte?

ganz sauber wird das nur, wenn du die Fräslinien selbst zeichnest und
dann als Board cutout definierst. So ist die 3D Ansicht mit der Platine
identisch. Wichtig ist so etwas z.B. wenn du den Nutzen so wie designed
vom Bestücker haben willst und ihm zu diesem Zweck ein 3dPDF zuschickst.
