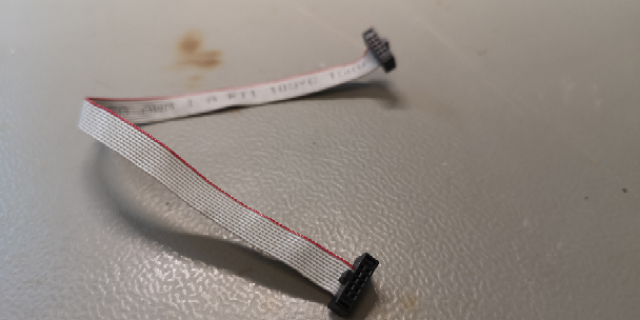

Hallo zusammen, wisst ihr wo ich ein 10 Pin IDC Kabel (für JTAGICE3) bestellen könnte? Microchip verlangt über 20€. Das muss doch auch günstiger gehen. Voraussetzung ist eine Rechnung, da geschäftlich und die Lieferzeit sollte nicht 6 Wochen betragen :) Mir ist bewusst das 20€ und geschäftlich eigentlich egal sein sollte, jedoch finde ich das übertrieben. Pitch ist wohl 1,27mm. Gruß Adam
Angehängte Dateien:
-
200 KB
Schau mal beim großen C.... Könnte passen. https://www.conrad.de/de/p/bkl-electronic-10120668-flachbandkabel-rastermass-1-27-mm-10-x-0-08-mm-grau-1-st-2103794.html
Selber machen aus: 10-pol. Flachbandkabel 2x Pfostenverbinder 10 pol. - alles Standardware. Im Schraubstock die Pfostenverbinder aufpressen.
Albert B. schrieb: > Selber machen aus: > 10-pol. Flachbandkabel > 2x Pfostenverbinder 10 pol. > - alles Standardware. > Im Schraubstock die Pfostenverbinder aufpressen. Bei den 1,27 mm Kabel mit 2,54mm Stecker mag das gut gehen. Aber die gesuchten Kabel haben die halbe Größe davon. Und billiger wird das nicht. Das Conrad Angebot halte ich übrigens für das falsche Kabel!
kostet 1.50 bei reichelt. https://www.reichelt.de/pfostenverbinder-2-54mm-2x5-bkl-10120668-p262790.html
Axel R. schrieb: > kostet 1.50 bei reichelt. > https://www.reichelt.de/pfostenverbinder-2-54mm-2x5-bkl-10120668-p262790.html DAS SIND DIE FALSCHEN. Hört doch mal auf mit dem Quatsch wenn ihr nicht wisst was gesucht ist. Gesucht ist: Kabel: 0,65mm, Stecker 1,27mm
:
Bearbeitet durch User
pitch 1.27. hat das kabel... schon guut. dann hat der Stecker 1.27er Pitch?
Axel R. schrieb: > pitch 1.27. hat das kabel... > schon guut. dann hat der Stecker 1.27er Pitch? Ja.
Cyblord -. schrieb: > Das Conrad Angebot halte ich übrigens für das falsche Kabel! Warum ist das falsch? Stecker verdreht oder was?
BlaBla schrieb: > Cyblord -. schrieb: >> Das Conrad Angebot halte ich übrigens für das falsche Kabel! > > Warum ist das falsch? Stecker verdreht oder was? "Flachbandkabel Rastermaß: 1.27 mm" D.h. der Stecker ist 2,54mm. Habe ich oben schon ausgeführt. Der ist doppelt so groß wie der Stecker der gesucht ist. Das kommt auf dem Bild im Eingangspost nicht gut raus, aber die JTAGICE3 Stecker sind NICHT die normalen Pfostenstecker die jeder kennt. Sondern die winzigen mit dem halben Pitch.
:
Bearbeitet durch User
Cyblord -. schrieb: > hab meine von eBay > > https://www.ebay.de/itm/264677425278 dann bleiben die übrig
Samtec hat da was. z.b. https://de.farnell.com/samtec/ffsd-05-d-12-00-01-n/konf-kabel-idc-buchs-buchse-10p/dp/1667661
Cyblord -. schrieb: > "Flachbandkabel Rastermaß: 1.27 mm" > > D.h. der Stecker ist 2,54mm. Habe ich oben schon ausgeführt. Der ist > doppelt so groß wie der Stecker der gesucht ist. > > Das kommt auf dem Bild im Eingangspost nicht gut raus, aber die JTAGICE3 > Stecker sind NICHT die normalen Pfostenstecker die jeder kennt. Sondern > die winzigen mit dem halben Pitch. Oh, da bin ich aber reingefallen. Habe das Rastermaß auf den Stecker bezogen. Aber dann gibt es doch den hier: https://shop.myavr.de/Zubeh%C3%B6r/Programmierkabel%20(Atmel-ICE,%20Ulink,%20Jlink,%20AVR).htm?sp=article.sp.php&artID=200183 Den habe ich in Verwendung.
Cyblord -. schrieb: > hab meine von eBay > > Ebay-Artikel Nr. 264677425278 Schicken die auch eine Rechnung mit?
BlaBla schrieb: > Oh, da bin ich aber reingefallen. Habe das Rastermaß auf den Stecker > bezogen. > > Aber dann gibt es doch den hier: > https://shop.myavr.de/Zubeh%C3%B6r/Programmierkabel%20(Atmel-ICE,%20Ulink,%20Jlink,%20AVR).htm?sp=article.sp.php&artID=200183 > > Den habe ich in Verwendung. Das ist zwar meckern auf hohem niveau, aber da ist mir zuviel drum herum.
Angehängte Dateien:
-
210 KB

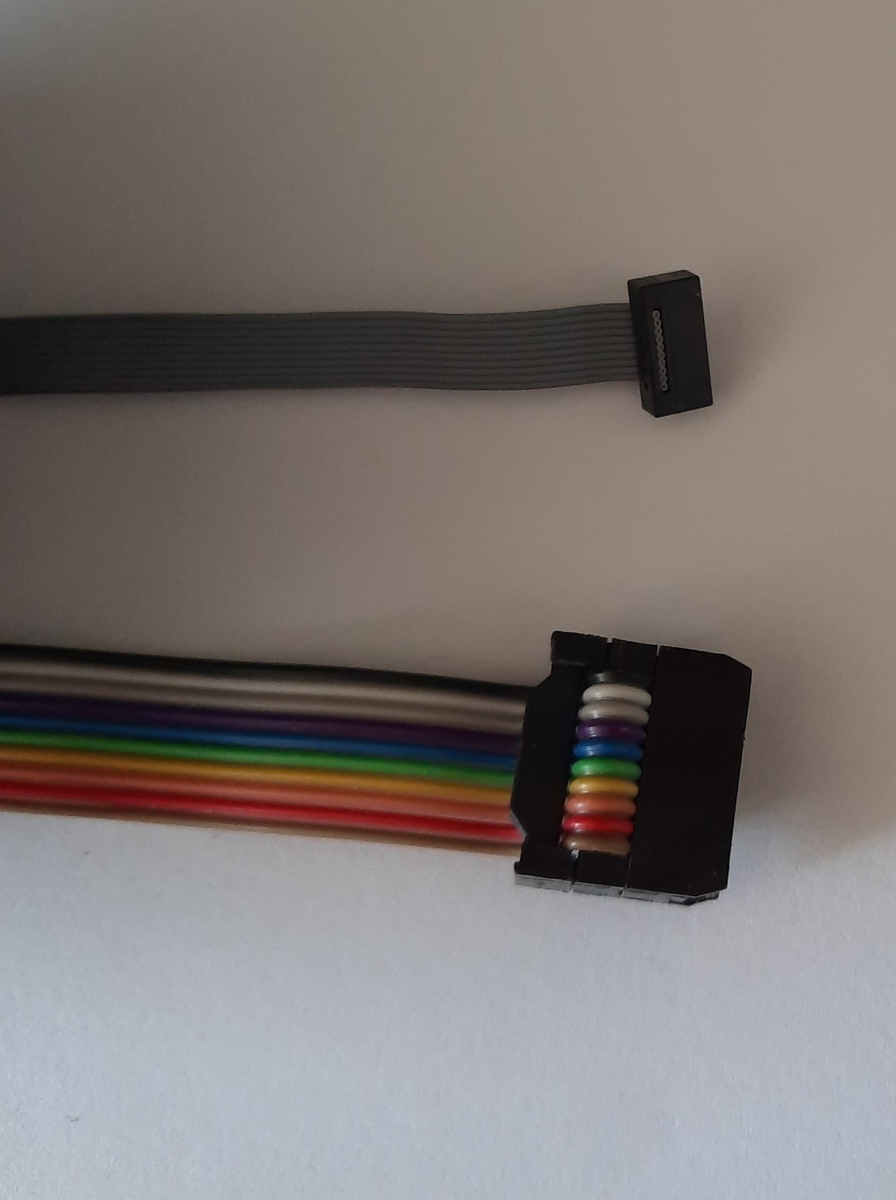

Adam P. schrieb: > Cyblord -. schrieb: >> hab meine von eBay >> >> Ebay-Artikel Nr. 264677425278 > > Schicken die auch eine Rechnung mit? Ja glaube schon. PS: Hier mal ein Bild zur Veranschaulichung der Größenordnungen.
Cyblord -. schrieb: > PS: Hier mal ein Bild zur Veranschaulichung der Größenordnungen. Danke, ja bei meinem Bild kommt es nicht so gut rüber.
Luca E. schrieb: > Adafruit 1675. 2,50€ bei Mouser. Das sieht doch mal gut aus. Vielen Dank!
:
Bearbeitet durch User
Adam P. schrieb: > Luca E. schrieb: >> Adafruit 1675. 2,50€ bei Mouser. > > Das sieht doch mal gut aus. > > Vielen Dank! Ich meine, der passt auch nicht. Beim ICE ist der Stecker verdreht.
BlaBla schrieb: > Adam P. schrieb: >> Luca E. schrieb: >>> Adafruit 1675. 2,50€ bei Mouser. >> >> Das sieht doch mal gut aus. >> >> Vielen Dank! > > Ich meine, der passt auch nicht. Beim ICE ist der Stecker verdreht. Das kommt ja nun auf vor allem auf die Target-Verschaltung an. Ich habe die Ersatzkabel damals gekauft um meine ganz eigenen Target Stecker ranzulöten. Da war mir sowas egal. Will man natürlich das Kabel als 1:1 Verbindung einsetzen muss man aufpassen ob die Pinbelegung auch wirklich 1:1 ist oder umgekehrt.
:
Bearbeitet durch User
BlaBla schrieb: > Ich meine, der passt auch nicht. Beim ICE ist der Stecker verdreht. Wenn es so ein sollte, dann wird der halt in der mitte zerteilt und umgelötet. Immer noch besser als gar keinen zu haben. Meiner hat irgendwo ein Bruch. Aber wenn der so ist, dann passt es: https://www.adafruit.com/product/1675
:
Bearbeitet durch User
Hier noch ein Hinweis: Beitrag "Re: Wo ist Pin 1 beim Atmel Ice Kabel" Habe leider auch schon die Erfahrung gemacht.
Kauf die einen MCULINK Adapter und da ist ein Kabel dabei. Oder https://1bitsquared.de/products/jtag-idc-cable
Bei meinem JTAGICE3 ist das Kabel gebrochen. Ich hab das Adafruit Kabel bei Mouser bestellt und einen IDC Stecker. Kabel durchgeschnitten und den Stecker so montiert das es wieder wie das originale Kabel war. Gruß JackFrost
