Hallo Ich hab ein paar 50m Rollen Netzwerkkabel ergattert und bräuchte mal hilfe. Ich würde ein Paar dieser Rollen gerne kürzen und suche jetzt einen passenden rj45 Stecker. Problem das Kabel ist ungefähr mindestens 8mm dick. Also dicker als normale Netzwerkkabel. Es ist sehr gut mehrfach geschirmt und in jedem paar aus 2 drähten ist noch eine Masseleitung mit drin umwickelt in alu. Ich meine zu lesen das auf dem Kabel hitachi awm e41447 style 20276 steht aber da bin ich unsicher Welche Stecker könnten da passen?
Schau nach feldkonfektionierbaren Steckern, die gibt es mit flexibler Zugentlastung
Erich schrieb: > Es ist sehr gut mehrfach geschirmt und in jedem > paar aus 2 drähten ist noch eine Masseleitung mit drin umwickelt in alu. Ist das nicht zu unflexibel für einen normalen RJ45-Stecker? So ein Kabel reisst doch glatt den Router von der Wand. Georg
Solche Netzwerkkabel werden ohne Stecker direkt auf Patchfelder verdrahtet.
Hallo, ich finde da eher was von LVDS im Netz: https://www.hitachi-metals.co.jp/e/products/elec/tel/device_cable.html Von LAN habe ich nichts gefunden. Gruß aus Berlin Michael
Sehr einfach sind auch die E-Dat Module, da muss man die Leitungen nur passend abisolieren, einstecken und dann mit einer Rohrzange zusammendrücken bis es "klick" macht. https://www.metz-connect.com/home/produkte/pcabling/stecker-und-buchsen-fuer-netzwerkverkabelung/rj45~96.de.html?id=130910-I-B1
Christian F. schrieb: > Sehr einfach sind auch die E-Dat Module, da muss man die Leitungen nur > passend abisolieren, einstecken und dann mit einer Rohrzange > zusammendrücken bis es "klick" macht. > > https://www.metz-connect.com/home/produkte/pcabling/stecker-und-buchsen-fuer-netzwerkverkabelung/rj45~96.de.html?id=130910-I-B1 Vulgo "Keystones"
Angehängte Dateien:
-
41 KB

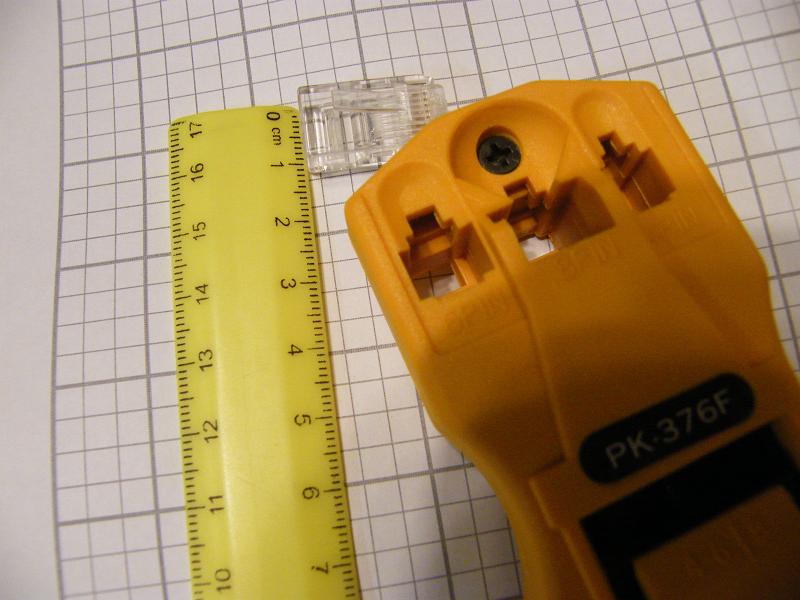

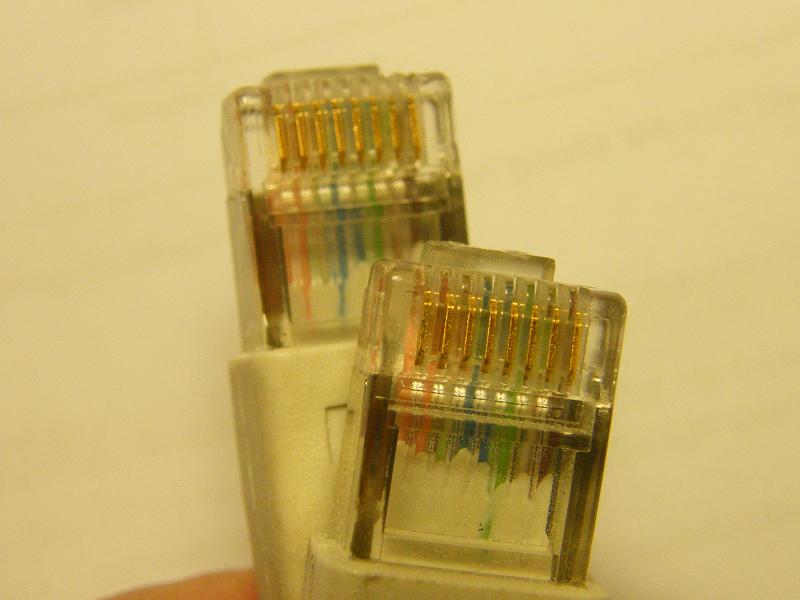

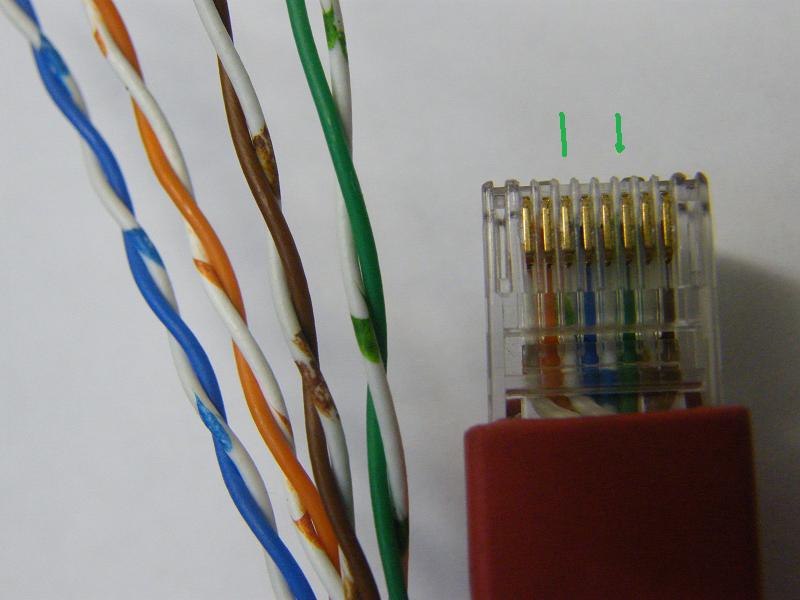

Erich schrieb: > suche jetzt einen passenden rj45 Stecker. Reichelt, Pollin, Conrad + ... haben so viele, daß sie welche verkaufen müssen. Achte beim crimpen mit der Crimpzange darauf, dass die Paare RICHTIG zugeordnet wurden! Kaufe einige RJ45-Stecker mehr zum üben. Das spart Porto. Infos da: http://www.netzmafia.de/skripten/netze/twisted.html Es gibt allerdings einen Unterschied zwischen Patchkabel und Verlegekabel. Patchkabel sind Litzen. Verlegekabel mit massiven Drähten verlegt man eigentlich fest in Dosen. Man könnte aber auch einen RJ45 daran murksen zum Test.
oszi40 schrieb: > Es gibt allerdings einen Unterschied zwischen Patchkabel und > Verlegekabel. Ich kann unter "hitachi awm e41447 style 20276" nichts finden, was ein Netzwerkkabel beschreibt. Route_66 H. schrieb: > Solche Netzwerkkabel werden ohne Stecker direkt auf Patchfelder > verdrahtet. Ich habe hier Meterware als geschirmte Litze liegen, die sehrwohl für die Montage von Steckern geeignet ist. Die wird wohl irgendwann von meinen Erben entsorgt werden müssen, fertige Kabel sind so billig, dass Eigenbau keinen Sinn macht.
oszi40 schrieb: > Es gibt allerdings einen Unterschied zwischen Patchkabel und > Verlegekabel. Patchkabel sind Litzen. Verlegekabel mit massiven Drähten > verlegt man eigentlich fest in Dosen. Es gab, zumindest vor 15 Jahren noch, Stecker, die auch für Draht zugelassen waren. Hab damit Kabel bei meinem Bruder an einem 16er Switch angeschlossen. Vielleicht nicht fachgerecht, funktioniert aber heute noch. BTW, damals fand ich es eine gute Idee, jedes Zimmer beim der Komplettrenovierung mit TV, Telefon und Netzwerkdosen auszustatten. Kostete ja fast nichts. Wie schnell sich die Zeiten ändern. :-)
Angehängte Dateien:
-
64 KB
Manfred schrieb: > fertige Kabel sind so billig, dass Eigenbau keinen Sinn macht. Kann ich nicht ganz unterschreiben. Ein RJ45-Stecker passt nicht durch 10er Bohrung. Da ist es einfacher hinterher zu crimpen.
A. M. schrieb: > Es gab, zumindest vor 15 Jahren noch, Stecker, die auch für Draht > zugelassen waren. Glaube ich erst, wenn ich die sehe. Stecker für Starrdraht gibt es zu kaufen, die sind dann aber relativ groß und haben Schneidklemmen ähnlich LSA. oszi40 schrieb: > Manfred schrieb: >> fertige Kabel sind so billig, dass Eigenbau keinen Sinn macht. > Kann ich nicht ganz unterschreiben. Musst Du auch nicht, es gibt unterschiedliche Arbeitsweisen. > Ein RJ45-Stecker passt nicht durch 10er Bohrung. Das ist richtig. Aber das wäre dann feste Verlegung, da ziehe ich Starrdrahtkabel und setze eine Dose. > Da ist es einfacher hinterher zu crimpen. Bei "crimpen" stellen sich mir immer die Nackenhaare auf, genauso wie wie bei "elektronischem Trafo". Für mich ist das eine Pressverbindung. > Crimpzange.jpg Sowas gibt es auch in anständig, Ganzmetall und justierbar - habe jetzt keine Lust, meine zu knipsen. Habe ich überwiegend für Telefonstrippen (S0/UpN) gebraucht, die bekam man nicht an jeder Ecke für ein paar Dutzend Pfennig.
Manfred schrieb: > A. M. schrieb: >> Es gab, zumindest vor 15 Jahren noch, Stecker, die auch für Draht >> zugelassen waren. > > Glaube ich erst, wenn ich die sehe. Stecker für Starrdraht gibt es zu > kaufen, die sind dann aber relativ groß und haben Schneidklemmen ähnlich > LSA. Zumindest hier wird so was angeboten ("zugelassen" ist natürlich was anderes): https://www.kabelscheune.de/Netzwerkstecker-Netzwerkzubehoer/ Ich erinnere mich ganz dunkel, dass das damals Hirose waren und eine spezielle Zange empfohlen wurde. Ich guck mal, ob ich noch was dazu finde. Ich will aber auch nicht auf meiner Meinung beharren. Ist lange her und Profi bin ich auch nicht :-)
Hallo, Manfred schrieb: > Ich kann unter "hitachi awm e41447 style 20276" nichts finden, was ein > Netzwerkkabel beschreibt. Das interessiert hier doch offenbar nicht... Gruß aus Berlin Michael
Manfred schrieb: >> Da ist es einfacher hinterher zu crimpen. > > Bei "crimpen" stellen sich mir immer die Nackenhaare auf, genauso wie > wie bei "elektronischem Trafo". Für mich ist das eine Pressverbindung. Umgangssprachlich halt crimpen.
Angehängte Dateien:
-
110 KB
A. M. schrieb: > Zumindest hier wird so was angeboten ("zugelassen" ist natürlich was > anderes): > https://www.kabelscheune.de/Netzwerkstecker-Netzwerkzubehoer/ So kann ich mir das vorstellen, wenn man starres Kabel anschlagen will. Die Zuverlässigkeit bei Litze bezweifele ich, auch, wenn die Artikelbeschreibung diese benennt. Ich habe schon Pfuscher erlebt, die flexible Netzwerkleitung auf eine LSA-Dose klemmen, da kommt dann Freude auf, die sporadischen Netzwerkfehler zu finden. Auch umgekehrt, einen Standard-RJ auf Massivleiter gequetscht, so kann man sich seine Probleme selbst erzeugen. Michael U. schrieb: > Manfred schrieb: >> Ich kann unter "hitachi awm e41447 style 20276" nichts finden, was ein >> Netzwerkkabel beschreibt. > Das interessiert hier doch offenbar nicht... Warum auch, man könnte ja zu der Erkenntnis kommen, dass die Leitung unpassend ist oder andersherum vielleicht einen passenden Stecker finden. Reinhard S. schrieb: >> Bei "crimpen" stellen sich mir immer die Nackenhaare auf, genauso wie >> wie bei "elektronischem Trafo". Für mich ist das eine Pressverbindung. > Umgangssprachlich halt crimpen. Ich weiß, aber kann es trotzdem nicht lassen, sowas anzumeckern.
Schaue dir mal solche Stecker an. Sind preislich zwar jenseits von Gut und Böse, lassen sich aber ohne Spezialwerkzeug montieren und sind für Litze UND Volldraht geeignet. https://www.reichelt.de/cat6a-rj45-stecker-feldkonfektionierbar-t568b-mfp8-t568b-p130200.html?PROVID=2788&gclid=EAIaIQobChMI19Pt9oSJ8wIV7gyLCh2QMAP5EAQYCCABEgIMb_D_BwE Ich verbaue die gelegentlich im Kundenauftrag, es gab damit noch keine Probleme. Lediglich die Zugentlastung ist etwas, sagen wir gewöhnungsbedürftig.
Jens P. schrieb: > Schaue dir mal solche Stecker an. Sind preislich zwar jenseits von Gut > und Böse, Aber wirklich. Nun gut, Telegärtner lässt sich seinen Namen bezahlen, aber denen traue ich zu, dass sie das können. Montage ohne Spezialwerkzeug, das kann im Service Außendienst Sinn machen und relativiert sich gegen die Stundenlöhne der Spezialisten. > lassen sich aber ohne Spezialwerkzeug montieren und sind für > Litze UND Volldraht geeignet. Ich würde ja gerne mal wissen, wie die Kontakte aussehen, wenn man die Kabelführung aufschneidet. Aber nee, für fast 11 Euro besser nicht kaputtmachen.
Manfred schrieb: > Ich habe schon Pfuscher erlebt, die flexible Netzwerkleitung auf eine > LSA-Dose klemmen, da kommt dann Freude auf, die sporadischen > Netzwerkfehler zu finden. Dann schau mal wie Glasbruchmelder oder Magnetkontakte in der Alarmtechnik kontaktiert werden. Früher wurden die Litzen angelötet, heute wird auf LSA+ aufgelegt und das ganz offitiell und vom Hersteller so vorgegeben. Es hat nicht immer unbedingt mit Pfusch zu tun, wenn man aus gewissen Gründen so eine Lösung schaffen muss. > > Auch umgekehrt, einen Standard-RJ auf Massivleiter gequetscht, so kann > man sich seine Probleme selbst erzeugen. Da gibt es auch entsprechende Stecker, die dafür gebaut sind. Ansonsten gilt Absatz 1 Satz 2, sinngemäß.
A. M. schrieb: > BTW, damals fand ich es eine gute Idee, jedes Zimmer beim der > Komplettrenovierung mit TV, Telefon und Netzwerkdosen auszustatten. Einschliesslich Toilette?
Angehängte Dateien:
-
260 KB

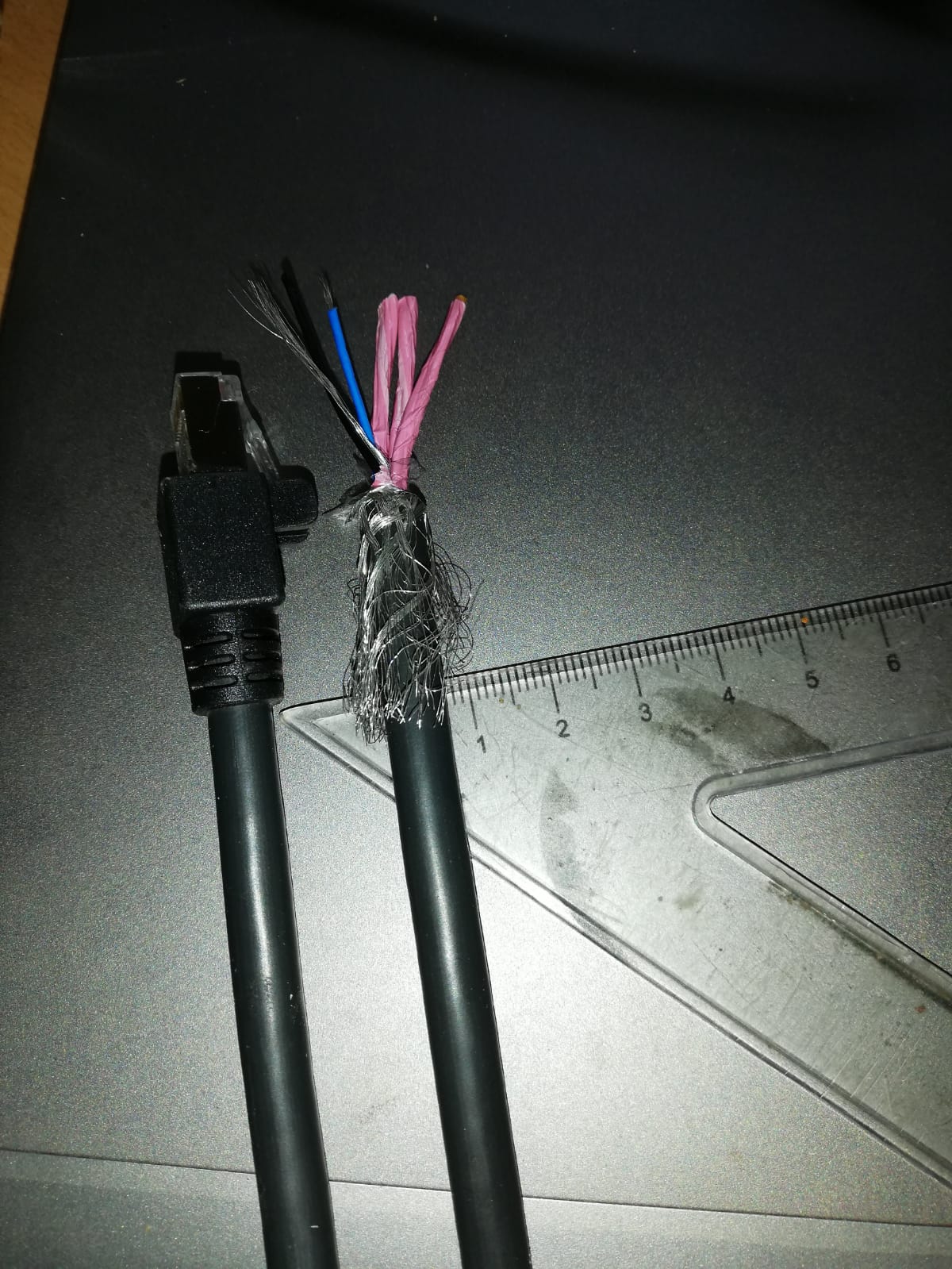

Also nochmal zur Endwirrung Ich habe zu dem Kabel auf Google auch nix gefunden leider ich kenne auch die eigentliche Verwendung nicht. Ich konnte die nur über dritte günstig kaufen. Anbei mal ein Bild von dem Kabel. Sie sind original mit verschweißten Steckern also sehr sicher Professionell gefertigt. Etwas merkwürdig sind die Farben der Litzen, Netzwerk unüblich Blau Schwarz Gelb Weiß Grün Orange / Braun Rot Es handelt sich um Litze aber etwas zu Dick für meine normalen rj45 Stecker. Leider hab ich kein passendes Werkzeug um das zu vermessen aber sie passen ganz knapp nicht. Ich habe die Kabel gekauft weil die Sehr hochwertig aussehen und Pro 50m rolle nen 10er gekostet haben. Es geht also nicht um die Option einfach ein passendes Kabel zu kaufen. An normale Kabel hab ich schon rj45 Stecker gepresst nur diese sind halt besonders... Ich habe jetzt zum Testen 2 arten Stecker gekauft.
Vielleicht sind die Kabel schon älter und ursprünglich für ISDN gedacht? Das würde evtl. die abweichenden Farben erklären ... Es gibt auch Gerätehersteller, die Anschlüsse für die serielle Konsole (RS232 oder V24) über RJ45 machen bzw. gemacht haben.
:
Bearbeitet durch User
Erich schrieb: > Anbei mal ein Bild von dem Kabel. Sehr schönes Bild. Der schwarze Mantel ist gut ausgeleuchtet und in Szene gesetzt. Man erkennt sofort, der Mantel ist schwarz. Auch die Zahlen des Zeichendreiecks sind scharf und kontrastreich abgebildet. Der Schmutz auf dem Zeichendreieck kommt gut zur Geltung. Zur Wahl des Hintergrundes kann man nur gratulieren. Das Anthrazit, übergehend zu einem überstrahlten Grau im Spotlight, einfach nur genial. Man könnte schon fast von einem Meisterwerk sprechen, wären nicht diese komischen, kaum zu erkennenden Adern im dunklen Bereich des Fotos vorhanden. Die passen überhaupt nicht, und zerstören die Komposition des Werkes. Vielleicht willst Du nochmals ein Foto ohne die Adern machen?
Für dich und nur für dich aber sag es bitte niemandem weiter. "Das Anthrazit, übergehend zu einem überstrahlten Grau im Spotlight, einfach nur genial." Das ist der Deckel eines zugeklappten HP Laptop des typs Z Book. Also gegen Geld kannst du auch so eine Tolle Foto Unterlage haben. Der Dreck auf meinem Zeichendreieck ist nicht nur einfach Dreck. Das ist Patina und über mehrere jahrzente gewachsen. Unverkäuflich. Aber mal ernsthaft das ist ein Bild von einem Stück Kabel. Das erstellen dieser Aufnahme hat vermutlich eine Sekunde gedauert. Ich habe weder eine Gute Kamera noch Studio Licht verwendet. Was erwartest du? Welches Detail fehlt dir? Möchtest du nicht vielleicht einfach vorbei kommen und dieses Stück Kabel mit einer Lupe untersuchen?
Frank E. schrieb: > Vielleicht sind die Kabel schon älter und ursprünglich für ISDN gedacht? > Das würde evtl. die abweichenden Farben erklären ... > Seit wann hat man für ISDN geschirmte und paarweise verdrillte Kabel genommen? Für klassisches ISDN wurden i.d.R Flache, seltener auch runde Kabel verwendet. Meist mit ws, br, ge, gn Adern, wenn es 8 adrig war, noch etwas bunter. > Es gibt auch Gerätehersteller, die Anschlüsse für die serielle Konsole > (RS232 oder V24) über RJ45 machen bzw. gemacht haben. Auch hier hat man in der Regel flaches 8 adriges Kabel verwendet, aber nicht unbedingt geschirmtes. Erich schrieb: > Steckern also sehr sicher Professionell gefertigt. Etwas merkwürdig sind > die Farben der Litzen, Netzwerk unüblich Blau Schwarz Gelb Weiß Grün > Orange / Braun Rot Ich habe auch schon anere Patchkabel in er Han gehabt, bei dennen nicht die "üblichen" Farben verwendet wurden. Das waren meist konfektionierte Kabel mit Hirosesteckern. > Es handelt sich um Litze aber etwas zu Dick für meine normalen rj45 > Stecker. Leider hab ich kein passendes Werkzeug um das zu vermessen aber > sie passen ganz knapp nicht. In dem Fall wirsr Du etwas probieren müssen, endweder irgend einen Werkzeuglosen Stecker verwendet, bei Amazon gibt es da eine große Auswahl. Oder einen Stecker für Verlegekabel zum Crimpen, die Adern bzw. die Isolierung sind nämlich oft auch etwas dicker. Bleibt noch das Problem mit dem dickeren Mantel, was mich wieder in Richtung werkzeuglosen Stecker mit "Verschraubung" suchen lassen würde. Man muss aber beachten, das durch diese störrigen Stecker eine ganz schöne Kraft auf die Buchse übertragen wird. Wenn mas das Kabel quasi stationär verwenden will, dann könnte man auch eine RJ45 Buchse montieren.
Erich schrieb: > Das erstellen dieser Aufnahme hat vermutlich eine Sekunde gedauert. Das glaube ich gerne. Einfach nur hingerotzt. Wozu 30 Sekunden investieren um ein ordentliches Foto zu machen?
Erich schrieb: > Ich habe die Kabel gekauft weil die Sehr hochwertig aussehen und Pro 50m > rolle nen 10er gekostet haben. Ich habe das früher auch öfter gemacht, auf Elektronik- und Funkflohmärkten das Zeug gekauft weil es ja so toll aussah und noch dazu ein absolutes Schnäppchen war. Gut 95% habe ich noch rumliegen und getraue mir nicht mal, das Zeug noch hier im Forum zu inserieren oder es besser zum Wertstoffhof zu bringen. Na zum Glück hat es mir meine bessere Hälfte jetzt verboten... Bist du eventuell mal auf die Idee gekommen, dass das Kabel allein von den elektrischen Eigenschaften nicht als Netzwerkkabel geeignet ist. Ok, bei 5m wird es noch nicht so schlimm sein, doch garantieren kann das keiner. Wenn doch, was kosten die passenden Stecker? Bei den von mir oben verlinkten RJ45 von Telegärtner bist du mit einem 10er je Stück dabei. Klar gibt es auch andere, was kostet die passende Zange dazu? Stecker von der Stange dürften nicht passen. > Es geht also nicht um die Option einfach > ein passendes Kabel zu kaufen. Doch, irgendwie schon.
Harald W. schrieb: > A. M. schrieb: > >> BTW, damals fand ich es eine gute Idee, jedes Zimmer beim der >> Komplettrenovierung mit TV, Telefon und Netzwerkdosen auszustatten. > > Einschliesslich Toilette? Ne, es war nämlich doch kein 16er sondern nur ein 8er Switch. Damit reichte es nicht mehr für Bad und Küche. ;-)
Jens P. schrieb: > Bist du eventuell mal auf die Idee gekommen, dass das Kabel allein von > den elektrischen Eigenschaften nicht als Netzwerkkabel geeignet ist. Derm Bild nach könnte ich mir schon vorstellen, dass es Netzwerkkabel ist - 4 Paare in Folie und diese in einem Außengeflecht sind mir für andere Anwendungen nicht geläufig.
Angehängte Dateien:
Erich schrieb: > Ich habe jetzt zum Testen 2 arten Stecker gekauft. Mal einfach messen oder vergleichen?

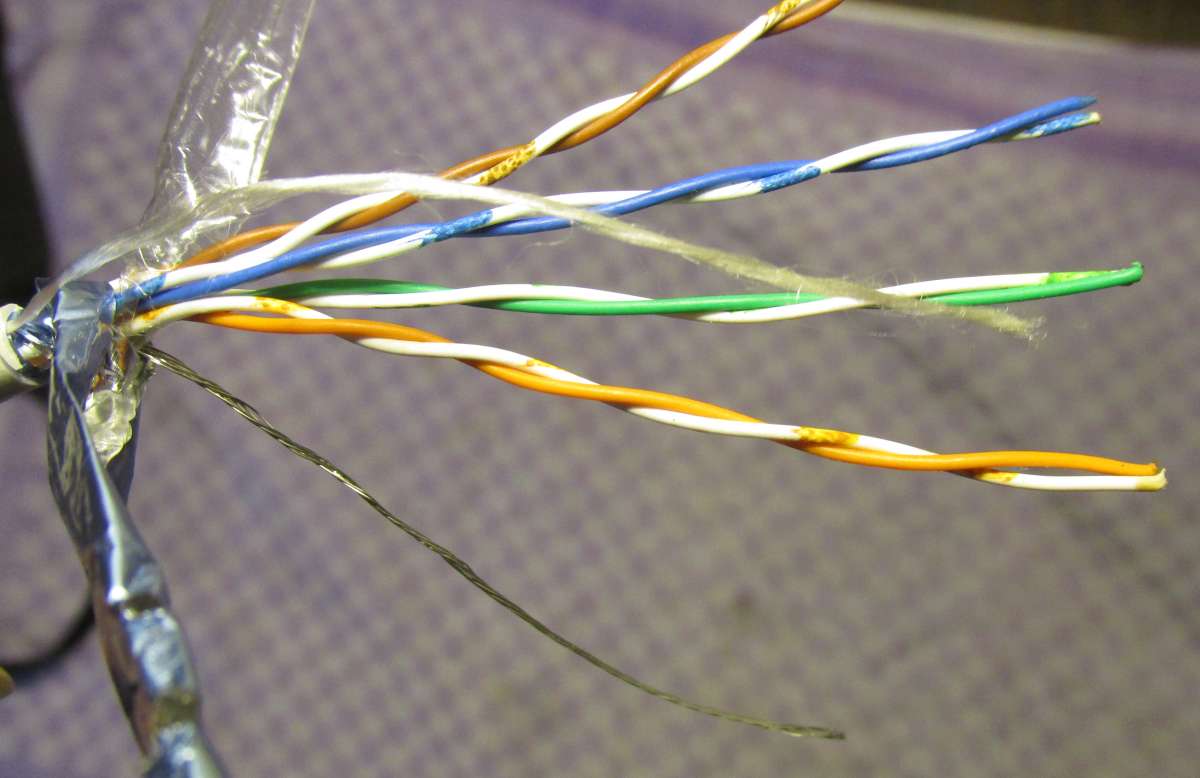

Ist bei euch allen eure Google kaputt ? zig ettliche Treffer damit, aber nichts von einem NW-Kabel awm e41447 style 20276 bei ebay quer Beet u.a. FireWire u.ä. Zeugs , der Begriff wird wohl oft missbraucht ... mal ein Foto wo man den Kabelaufbau auch richtig erkennt? Mit einem massiven Erd-Draht drin ist das kein NW-Kabel, und das rosa Papier ist welches Material als sogenannter Schirm? Steuer-Spez.Kabel u. dazu noch 50 mtr. lang u. fast geschenkt? Die Entsorgungskosten u. Aufwand hat sich damit der Voreigentümer gespart. Sven L. schrieb: > Seit wann hat man für ISDN geschirmte und paarweise verdrillte Kabel > genommen? bei Strecken über 6 mtr. vllt.? > Für klassisches ISDN wurden i.d.R Flache, seltener auch runde Kabel > verwendet. für Apparate-Anschlußleitungen max. 6 mtr. > Meist mit ws, br, ge, gn Adern, wenn es 8 adrig war, noch etwas bunter. bei mehr als 2 Paaren war es kein ISDN, und bei analogen Tel.Anschlußkabeln waren die Farben auch ws/bn u. gn/ge, schon vor den ISDN-Zeiten .. genormt.
Jemand schrieb: > bei Strecken über 6 mtr. vllt.? Wir sprachen von Patchkabeln, und die waren nie geschirmt. Jemand schrieb: > für Apparate-Anschlußleitungen max. 6 mtr. ja s.o. Jemand schrieb: > Bei mehr als 2 Paaren war es kein ISDN, Wurden aber trotzdem oft für die Verteilung von ISDN und Telefon in Patchschränken verwendet, auch wenn man 2 Paare nie genutzt hat und es bei größeren Installationen viel Platz gekostet hat. > und bei analogen > Tel.Anschlußkabeln waren die Farben auch ws/bn u. gn/ge, schon vor den > ISDN-Zeiten .. genormt. ja, hat niemand etwas anderes behauptet.
Sven L. schrieb: > Dann schau mal wie Glasbruchmelder oder Magnetkontakte in der > Alarmtechnik kontaktiert werden. Früher wurden die Litzen angelötet, > heute wird auf LSA+ aufgelegt und das ganz offitiell und vom Hersteller > so vorgegeben. Das ist dann aber sicher kein VdS-C ;) Denn da ist löten noch immer Pflicht.
Ich A. schrieb: > Das ist dann aber sicher kein VdS-C ;) Denn da ist löten noch immer > Pflicht. Und wieso gibt es dann entsprechende Verteiler in LSA Plus, als VDS-Klasse C? https://www.safetech.shop/produkt/alarmanlagen/zubehoer/alarmverteiler/verteiler-vt2-16-da-weiss-lsa-plus-im-gehaeusetyp-k20/
Jens P. schrieb: > Bist du eventuell mal auf die Idee gekommen, dass das Kabel allein von > den elektrischen Eigenschaften nicht als Netzwerkkabel geeignet ist. Ich habe um dieses zu Prüfen die vollen 50Meter verwendet und konnte feststellen ein Gigabit geht da jedenfalls durch. Dadurch das die etwas dicker sind kann ich am ende sogar noch ein POE gerät hängen.
Angehängte Dateien:
-
22 KB -
59 KB
>> Seit wann hat man für ISDN geschirmte und paarweise verdrillte Kabel >> genommen? > bei Strecken über 6 mtr. vllt.? Ich habe viele Installationen gesehen und oftmals nacharbeiten lassen müssen, geschirmte Leitung verwendet niemand. Wichtig ist eine konsequente Einhaltung der paarweisen Verseilung, am besten als Sternvierer. Warum der kaum Übersprechen hat, erklärt das Lehrbuch, er stellt eine kapazitiv abgeglichene Brücke dar. Jemand schrieb: > Ist bei euch allen eure Google kaputt ? > zig ettliche Treffer damit, aber nichts von einem NW-Kabel > awm e41447 style 20276 Erstmal den Thread lesen bevor Du die Klappe aufreisst, war zuviel? Manfred schrieb: > (17.09.2021 22:05) > Ich kann unter "hitachi awm e41447 style 20276" nichts finden, was ein > Netzwerkkabel beschreibt. > bei ebay quer Beet u.a. FireWire u.ä. Zeugs , der Begriff wird wohl oft > missbraucht ... > mal ein Foto wo man den Kabelaufbau auch richtig erkennt? Mit einem > massiven Erd-Draht drin ist das kein NW-Kabel, und das rosa Papier ist > welches Material als sogenannter Schirm? Einen massiven Erddraht sehe ich auf seinem Geknipse nicht und bunte Alufolie ist üblich, warum auch immer. Ich mache mal ein Stück FTP Cat5 Litze auf, da ist der Aluschirm außen blau. Es hat einen 'Beidraht', allerdings Litze und zusätzlich läuft noch ein Kunstoffdingens mit. Im Gegensatz zu Erichs Kabel sind aber übliche Farben drin und die weißen haben Farbpünktchen.
