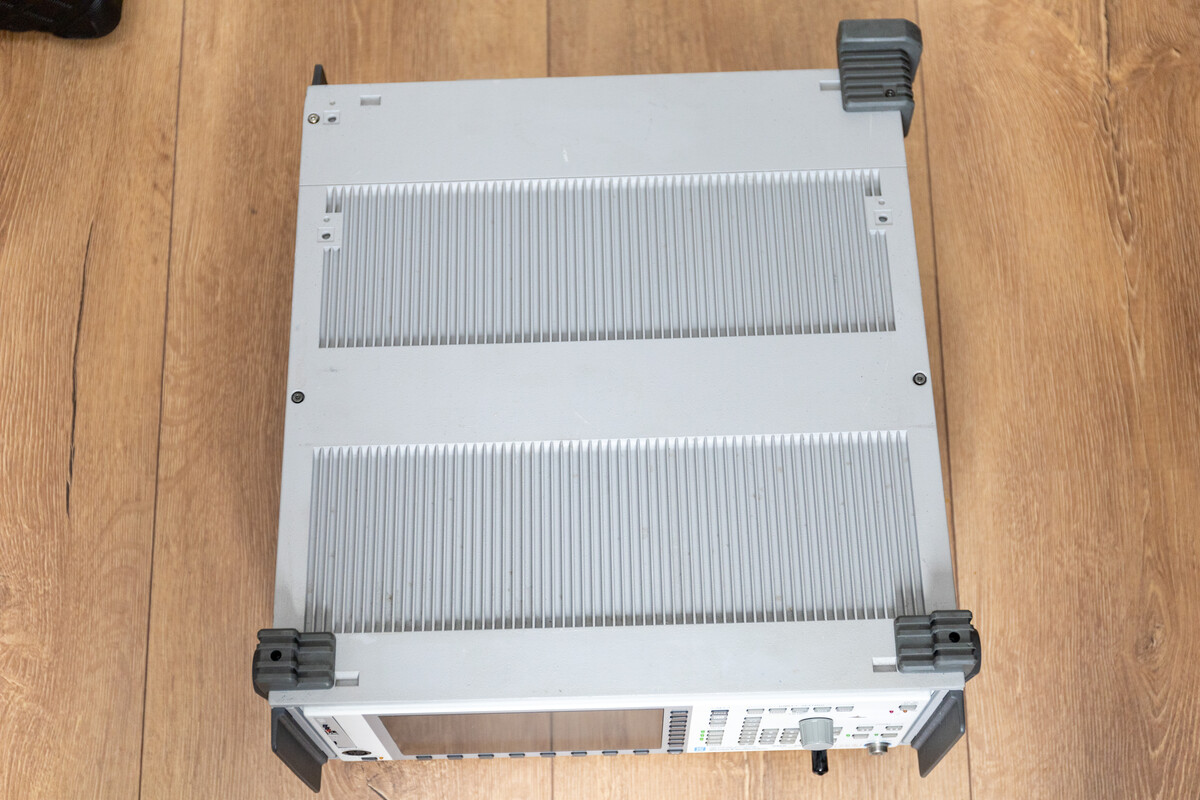

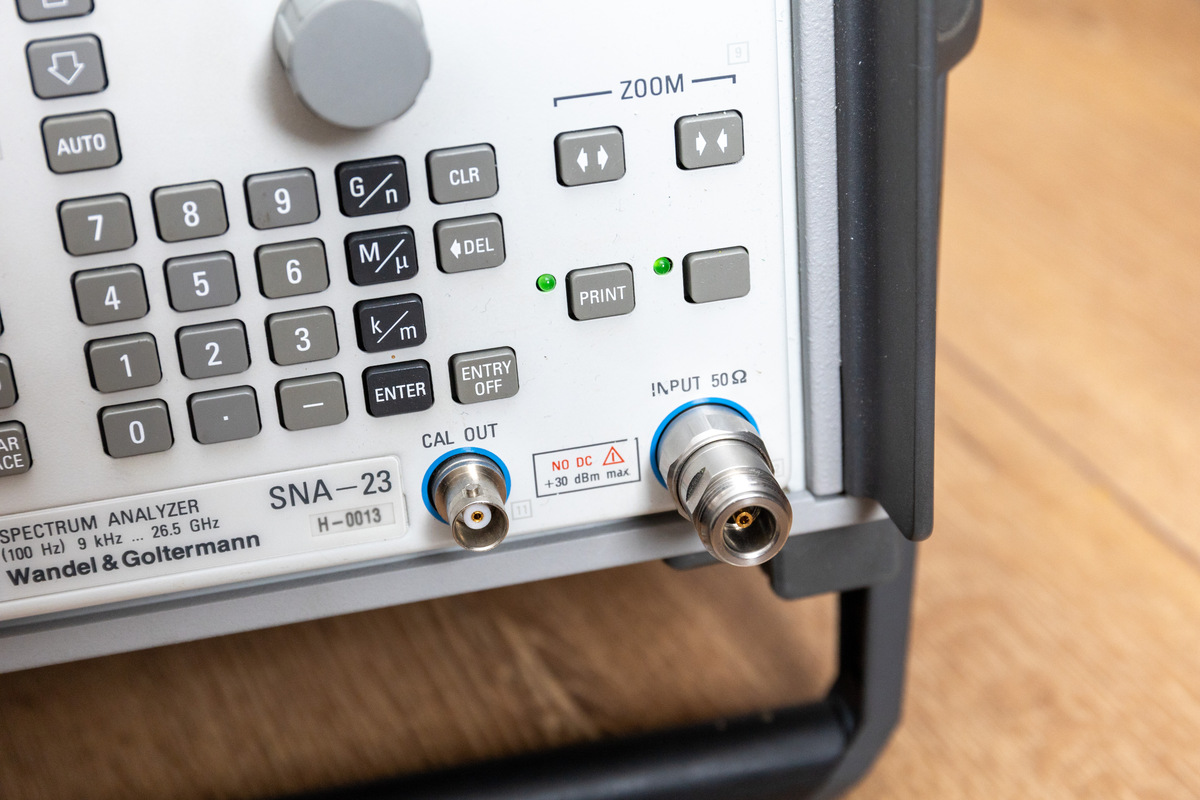

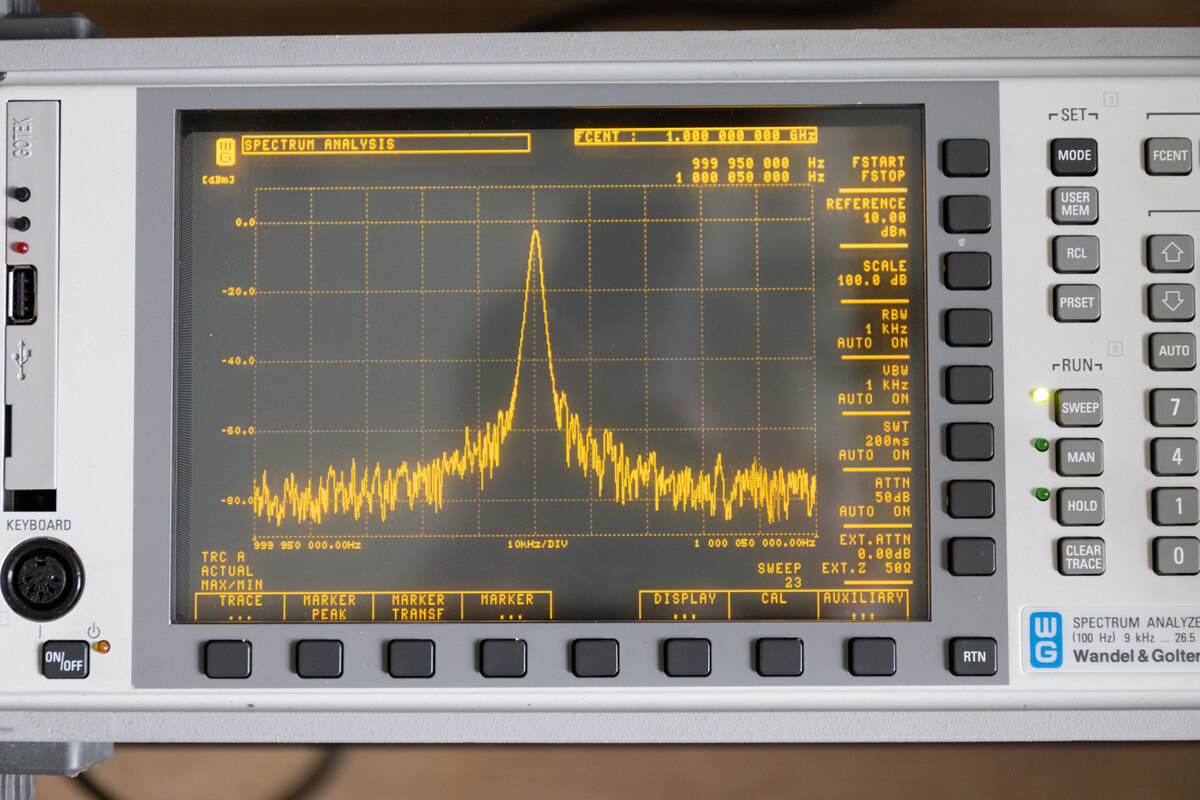

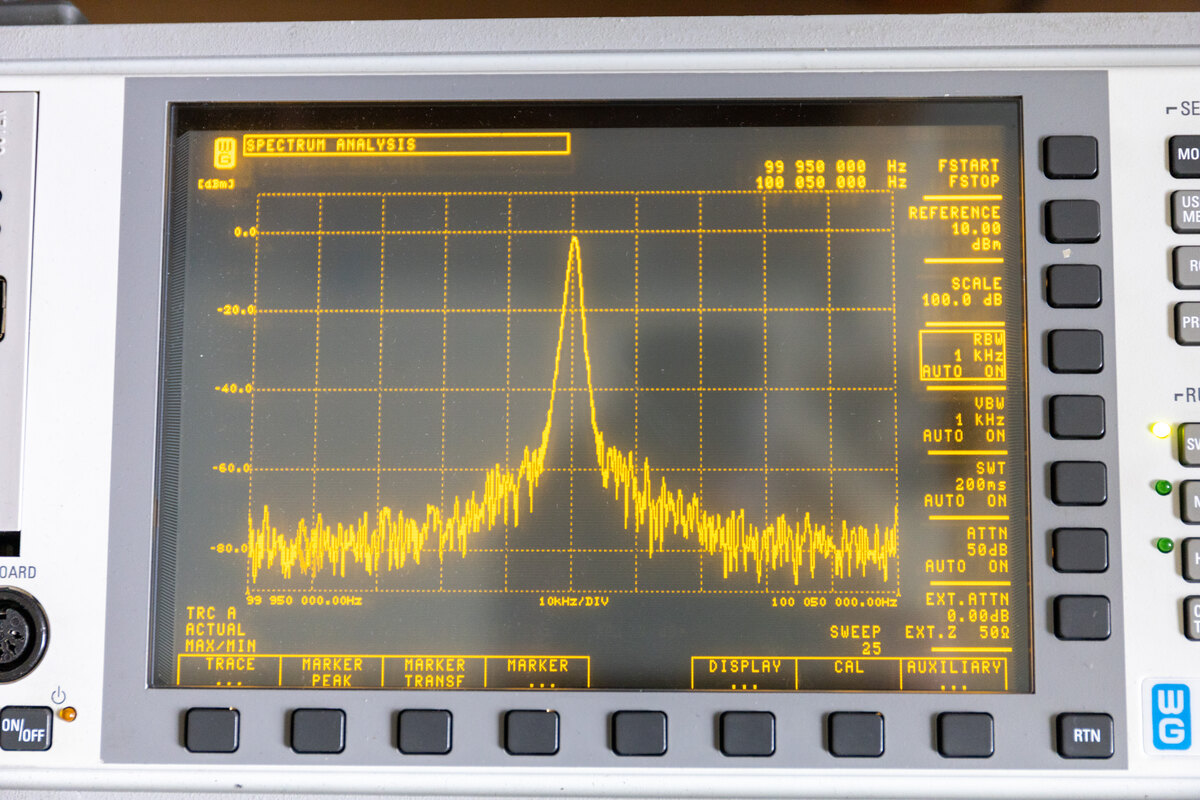

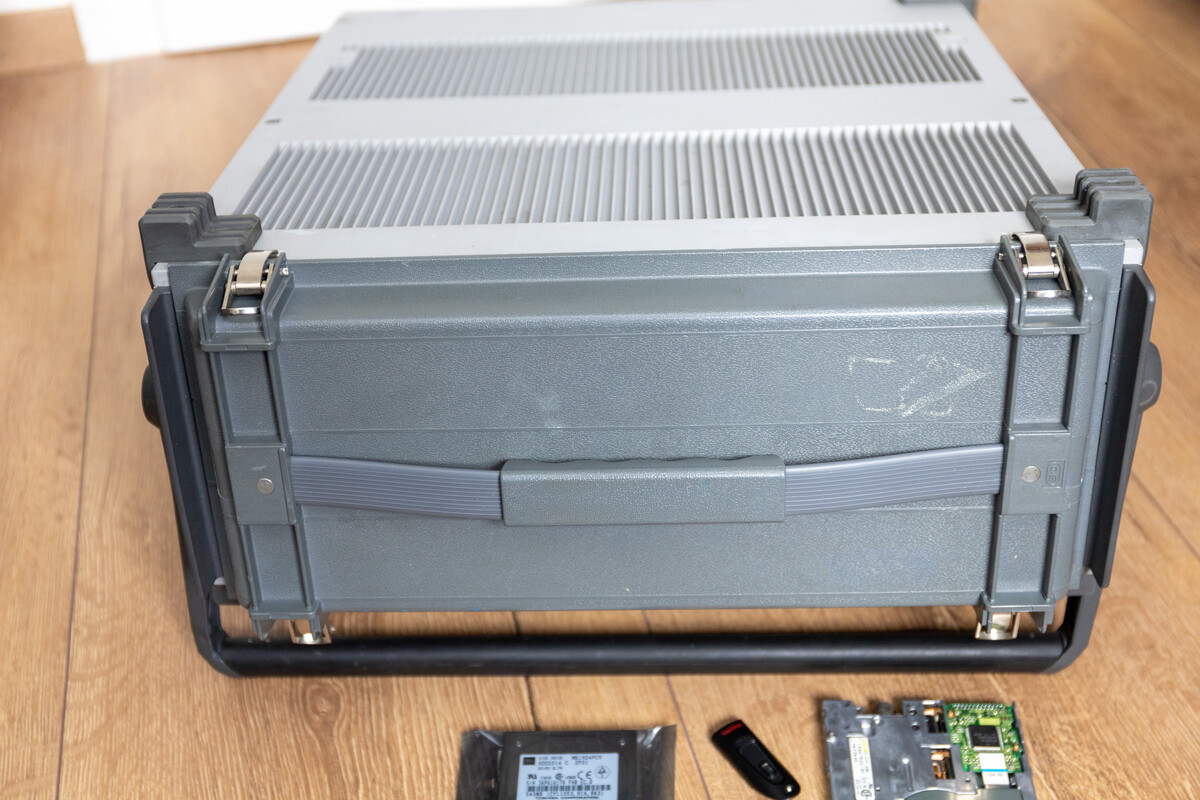

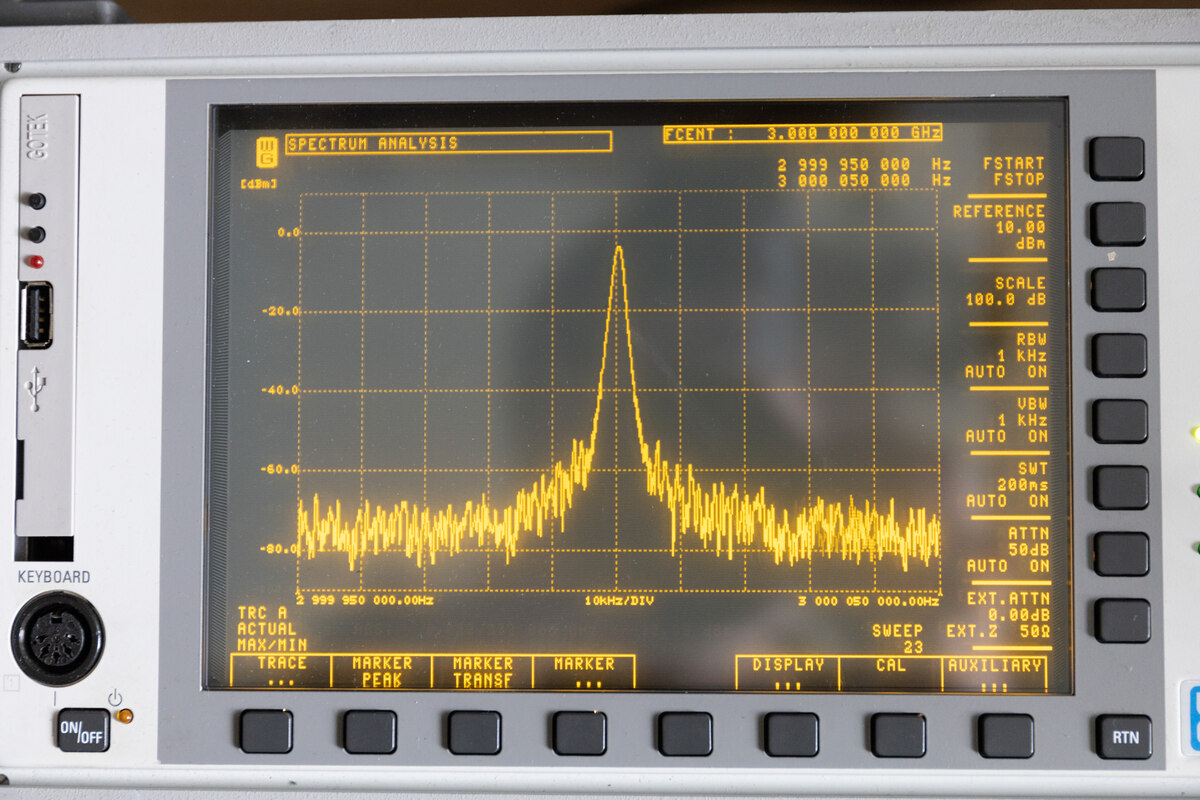

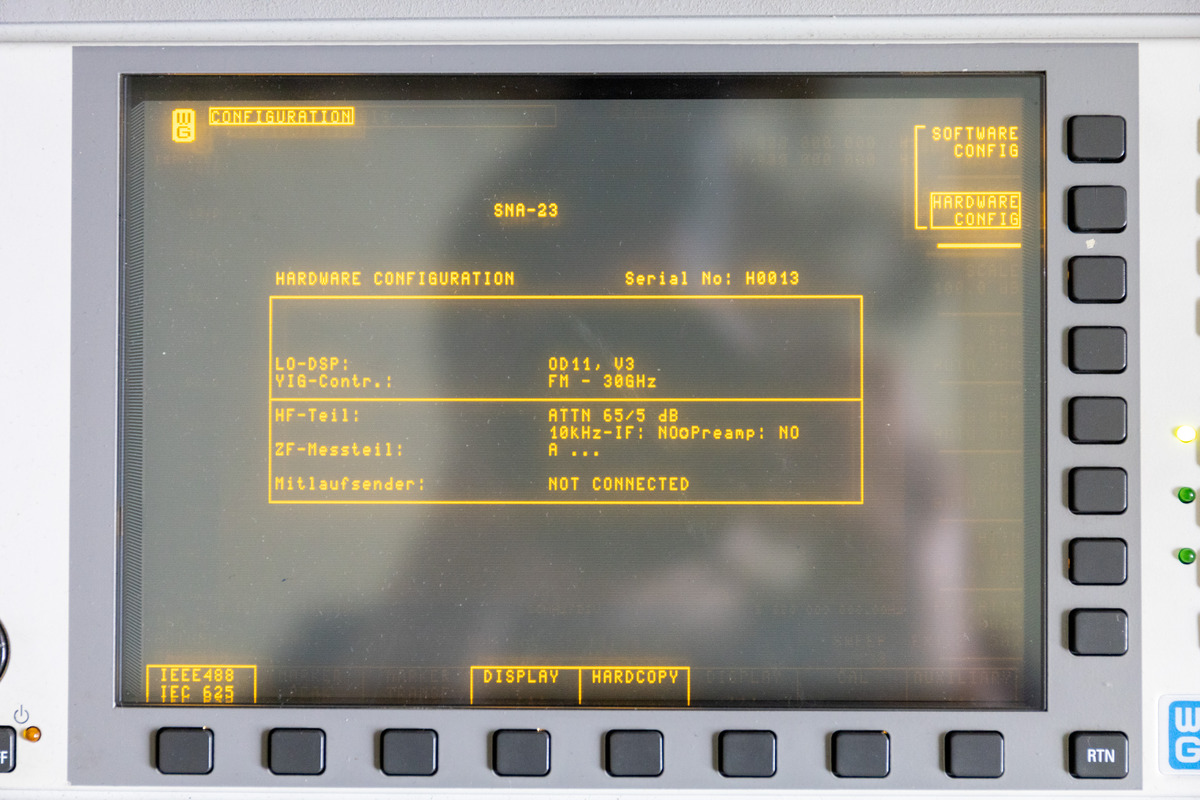

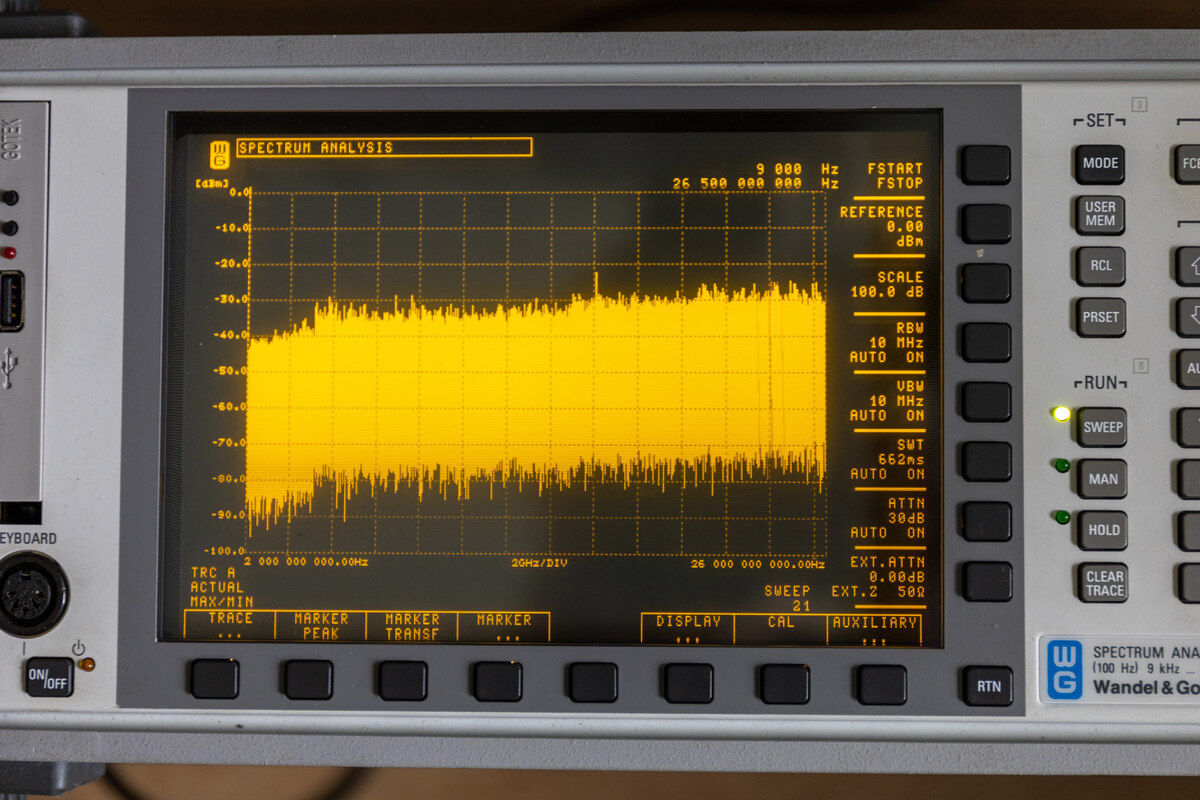

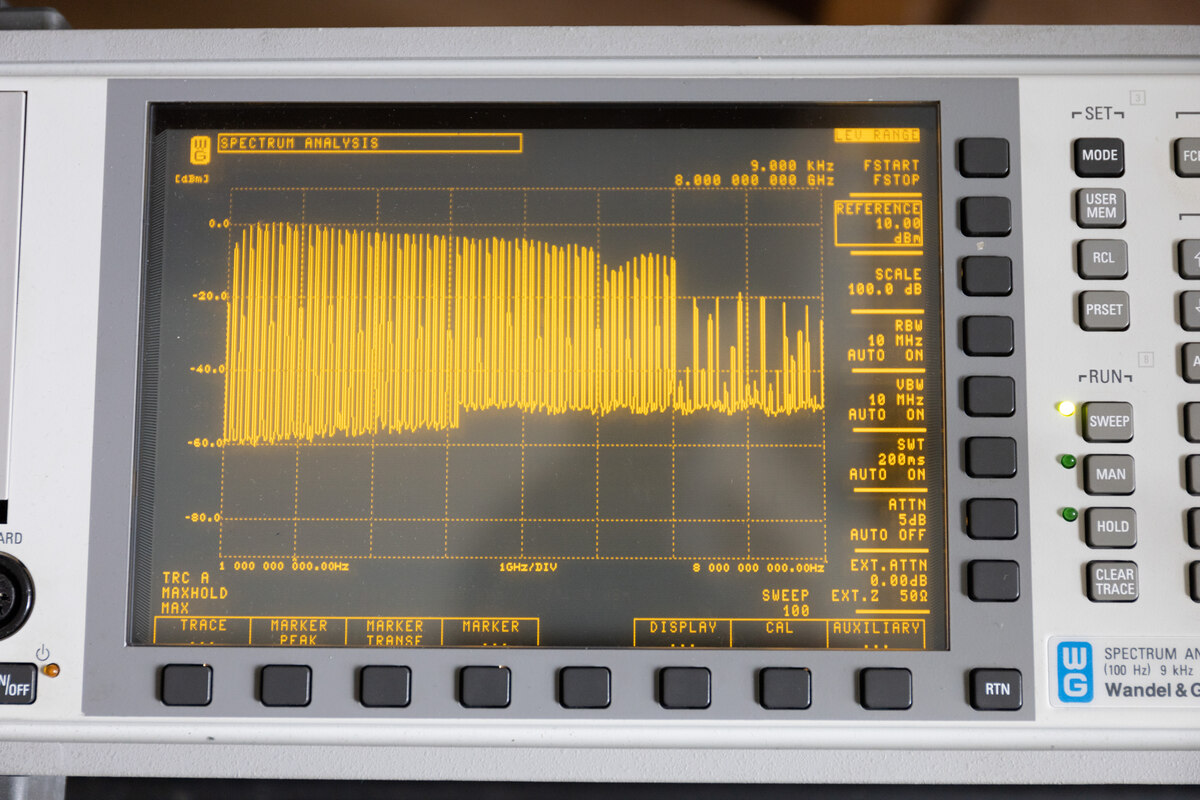

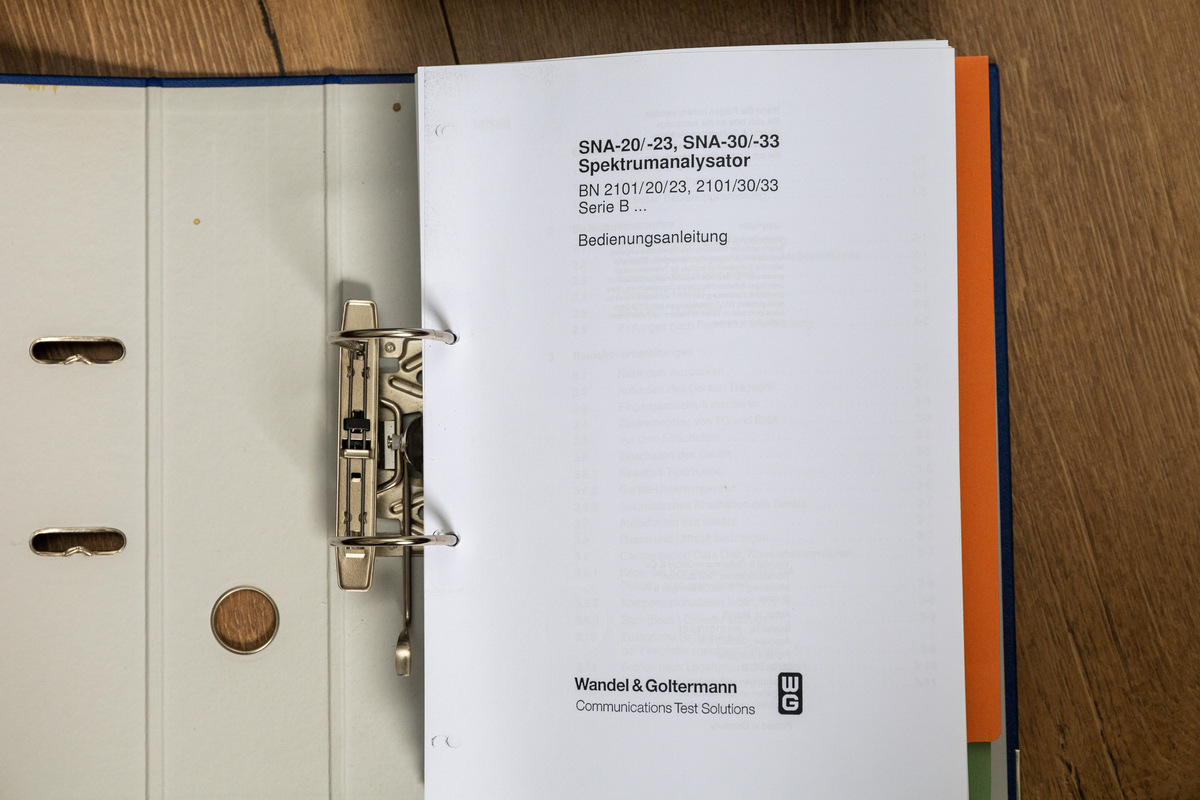

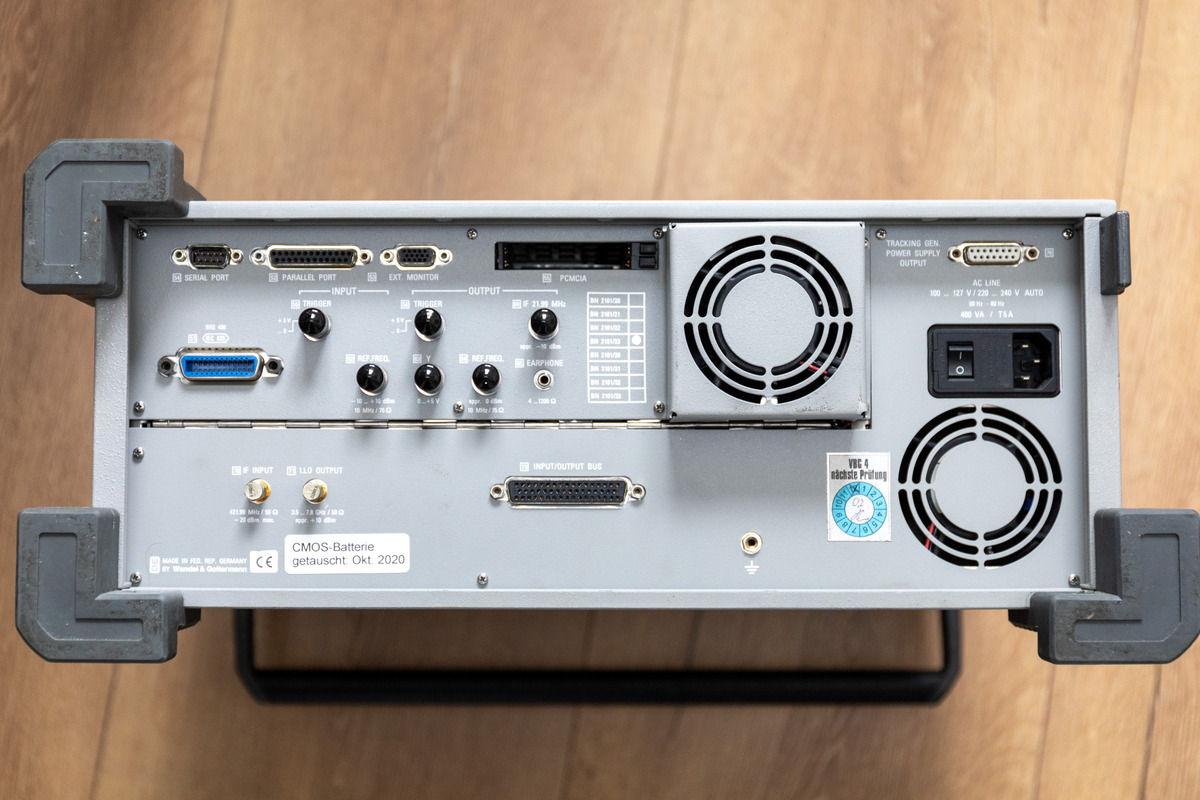

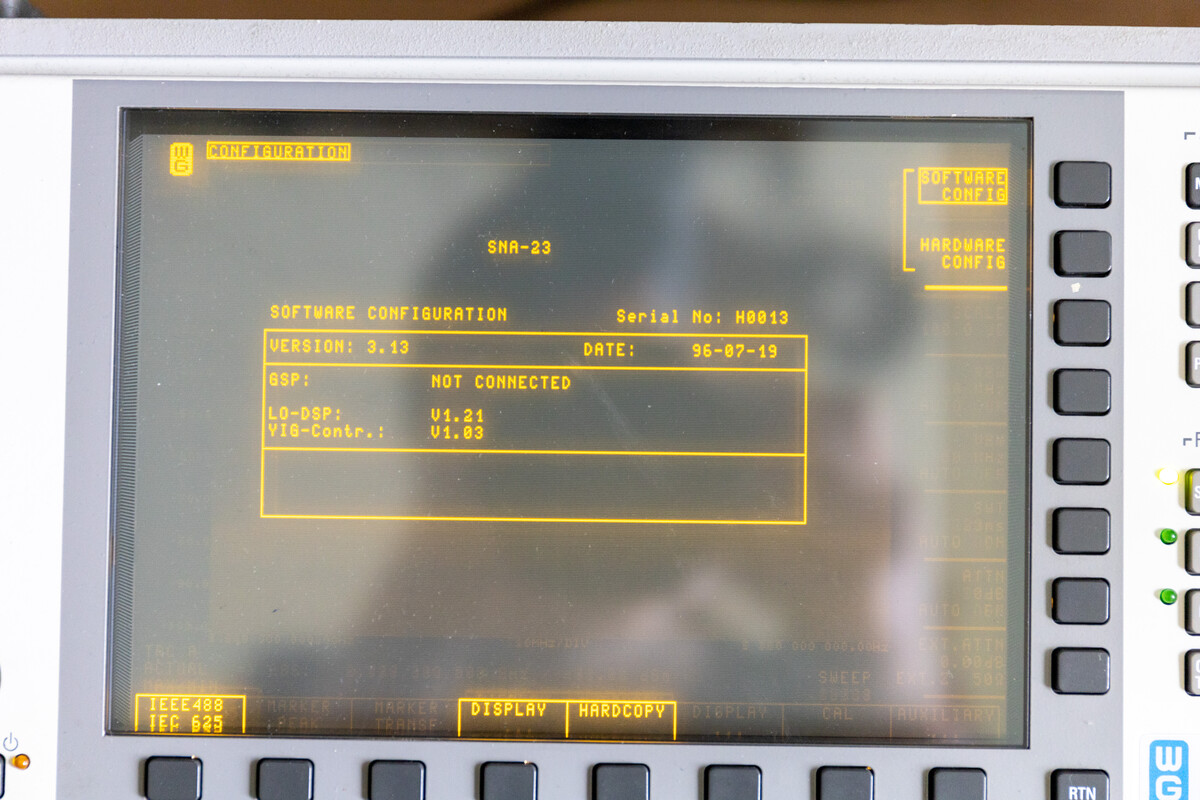

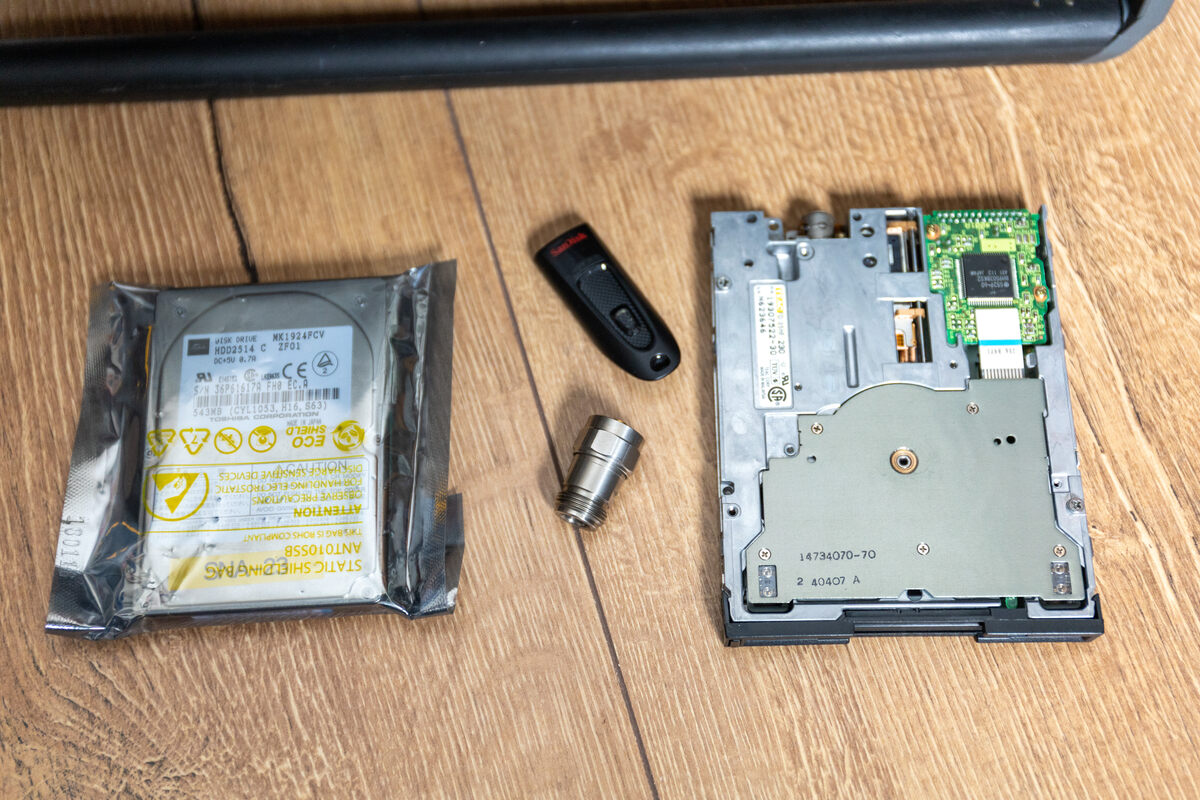

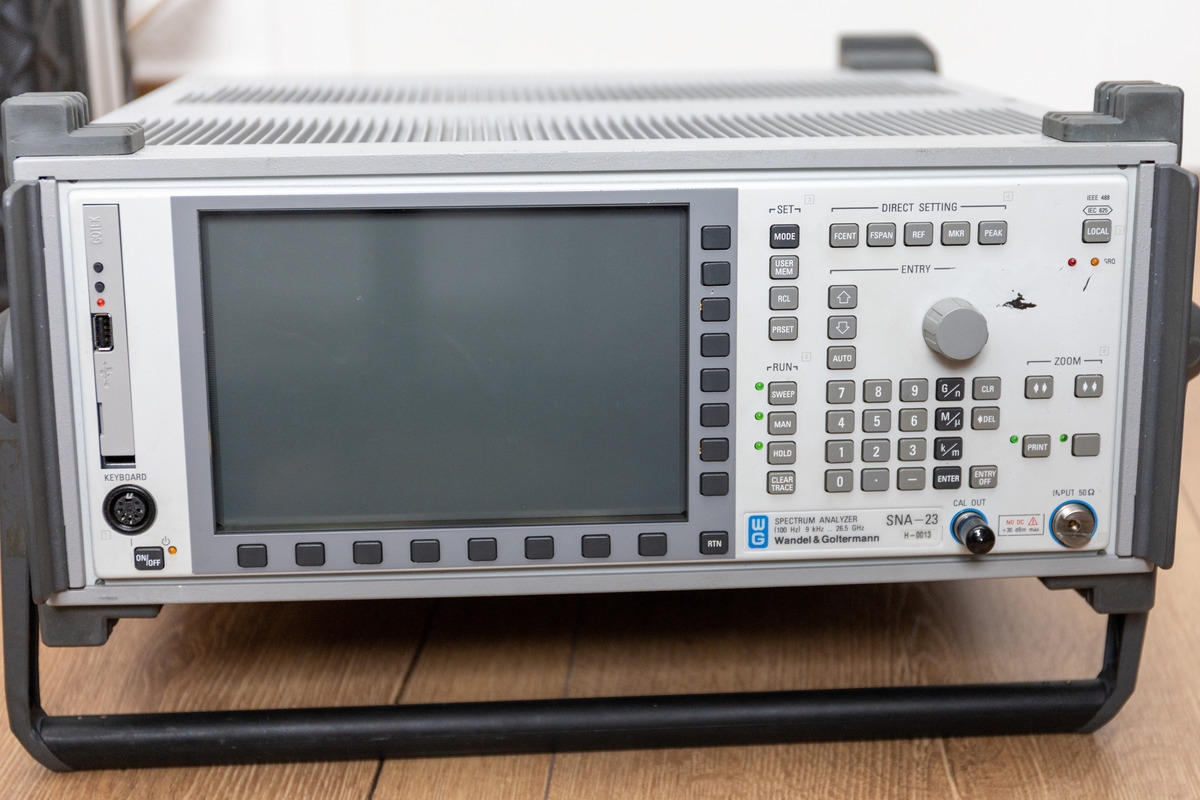

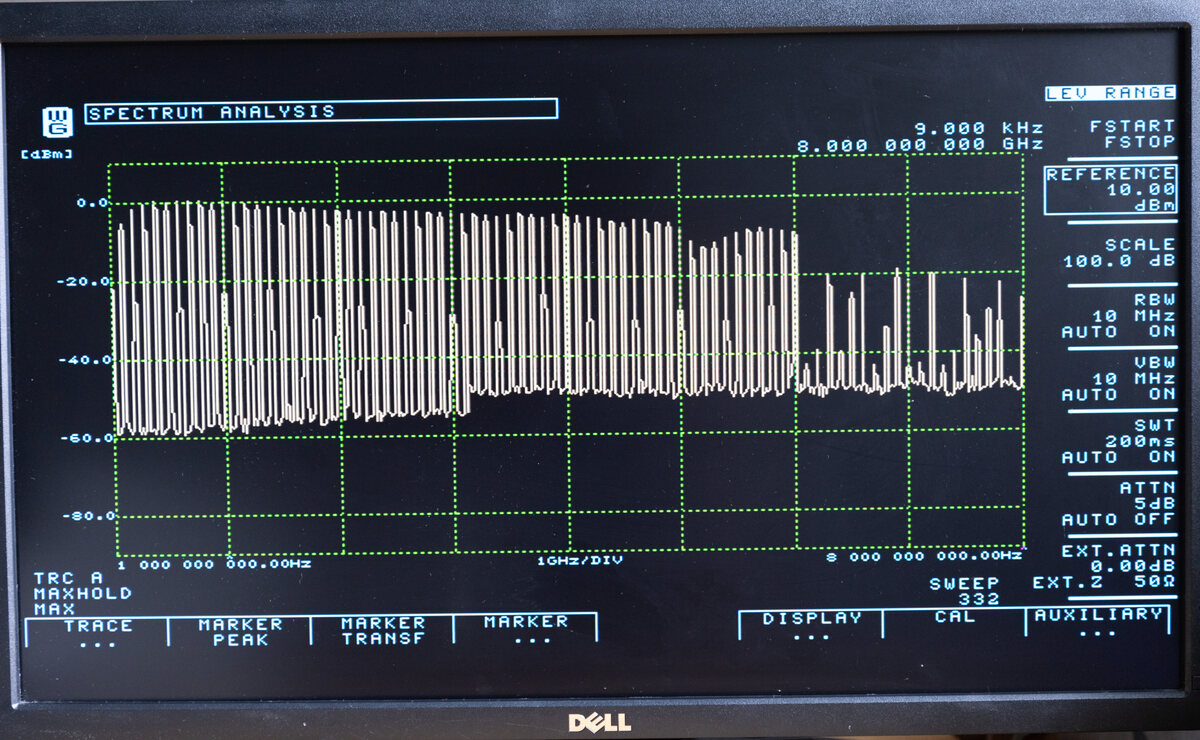

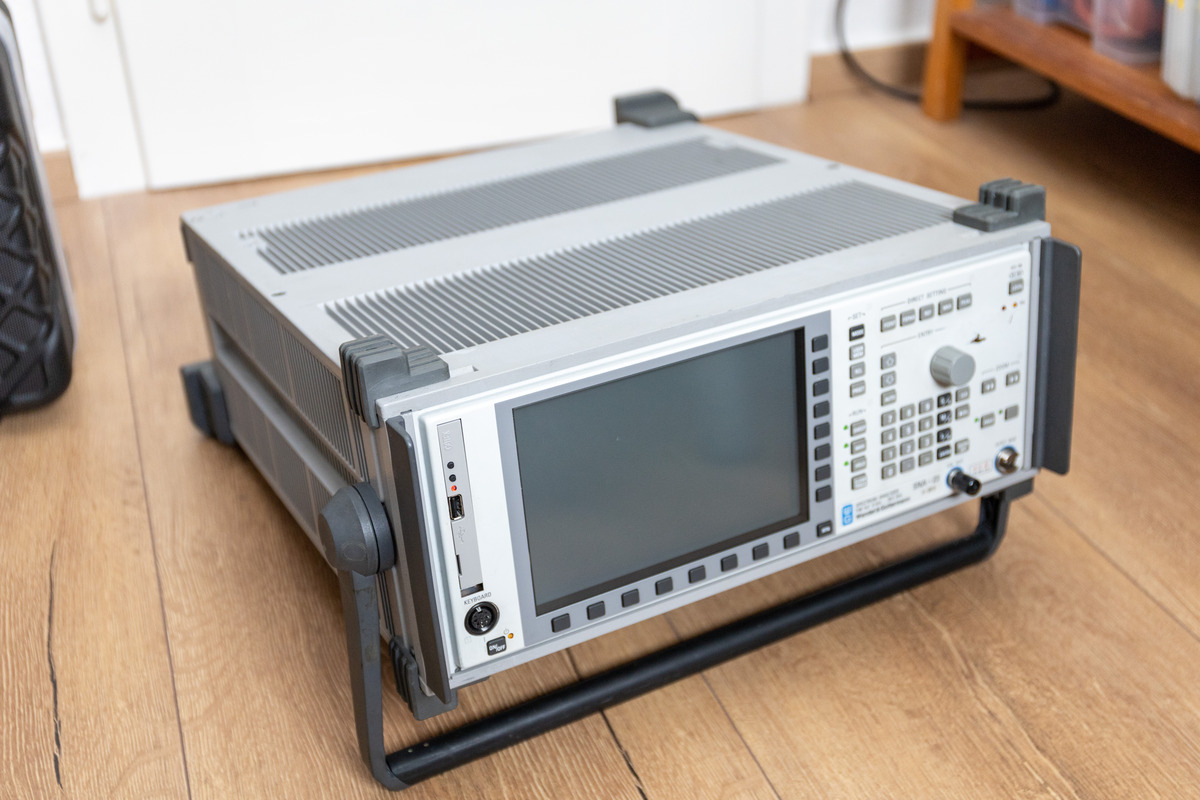

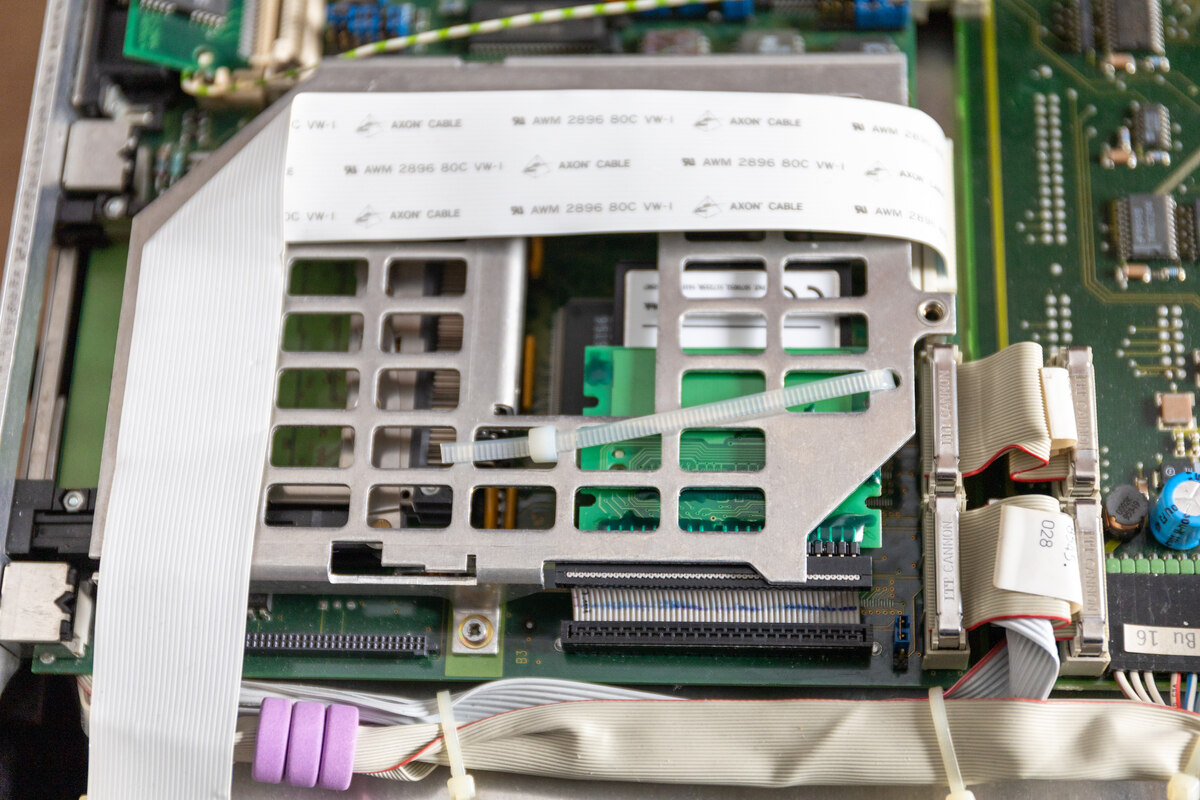

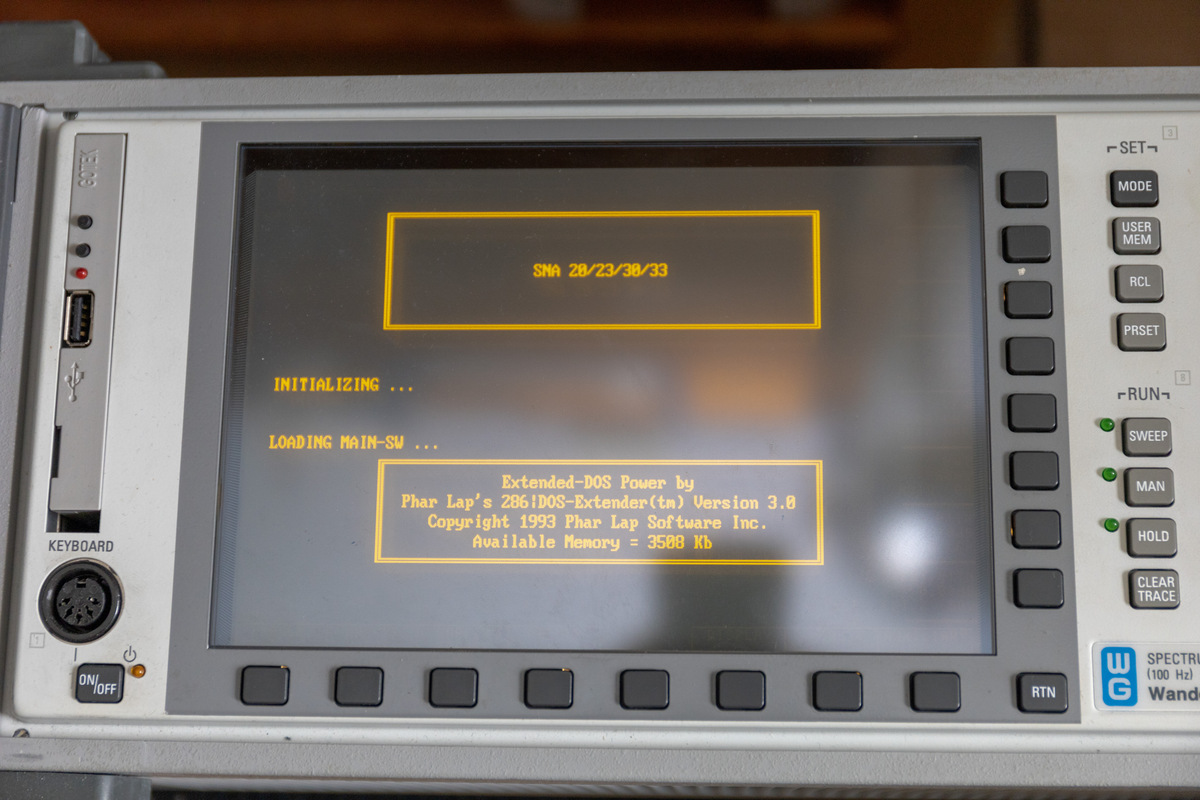

Hallo zusammen, ich biete hier einen netten Analyzer an den ich nicht voll ausnutzen kann. Umfang: - SNA-23 mit Front Panel Cover - Bedienungsanleitung (Deutsch) - Serviceanleitung mit Schaltplänen (Deutsch) - USB-Stick mit pdfs und den xls Bauteillisten und dem Inhalt der Servicediskette - Original HDD - Originales Floppy Laufwerk - Adapter Test Port -> N Zustand: - Es fehlt ein Gummifuß an der Rückseite - Das Elektrolumineszenz Display hat leichte Einbrennspuren - Das interne Netzteil des Gerätes (Gossen Konstanter CG44) hatte einen Defekt der 6,5 V Schiene. Dieser wurde repariert - Die CMOS Batterie wurde 2020 erneuert - Das Gerät ist aus der H-Serie. Im Gegensatz zu den vorherigen Serien sind die Kalibrierdaten nicht mehr auf flüchtigem Speicher abgelegt sondern auf der HDD - Die HDD wurde durch eine 512MB CF Card ersetzt - Das Floppy Laufwerk wurde durch ein Gotek Floppy USB Emulator ersetzt (Hat mich persönlich aber nicht überzeugt) - Ich kann das Gerät nicht über den vollen Frequenzbereich testen. Lediglich ein Test mit einem 3 GHz Messsender und dem 6 GHz Pluto SDR + Oberwellen ist mir möglich Preisvorstellung: 2000€ Abholung ist in Göttingen möglich Für Abholer lege ich einen HP 8350B Sweeper ohne Einschub mit dazu Vorsicht der Eingang kann keine DC Spannung ab. Der Analyzer sollte mit einem zusätzlichen DC-Block betrieben werden. Versand auf Anfrage. Evtl. überschreiten Gerät und Verpackung das Limit von DHL Paket. Dann wäre ein Speditionsversand erforderlich. Ich konnte das Gerät bislang noch nicht wiegen.
Aron A. schrieb: > Ich konnte das Gerät bislang noch nicht wiegen Nach den Angaben im angehängten Datenblatt wiegt das Gerät 23kg Gruß Engelbert
Engelbert S. schrieb: > Nach den Angaben im angehängten Datenblatt wiegt das Gerät 23kg Besten dank. Das hatte ich schon gesehen. Vor dem Versand möchte ich den Analyzer trotzdem nochmal wiegen.

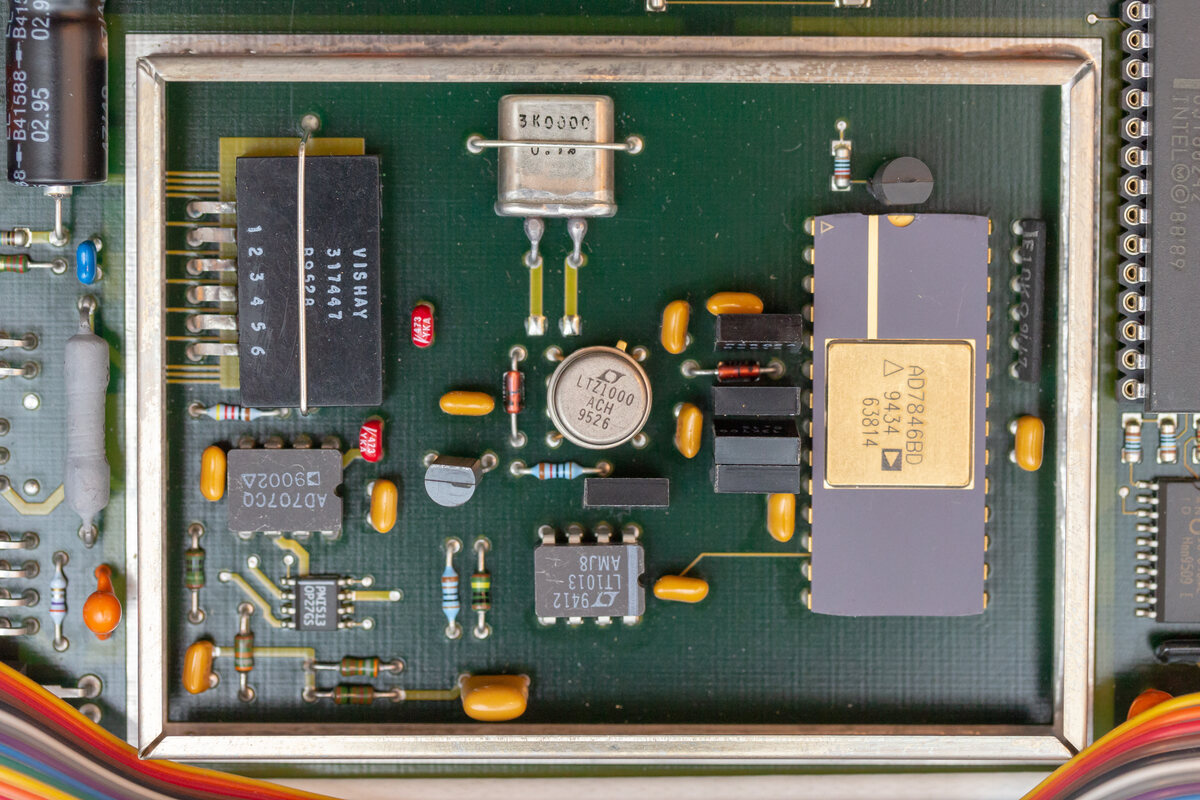

Kurzes Update: Ich kann das Gerät auch als 31,5 kg Paket mit ausreichendem Verpackungsmaterial versenden. Der Preis ist inklusive Paketversand innerhalb Deutschlands. Ich bin aber auch für Angebote offen. Und als kleinen Fun Fact zu dem Gerät habe ich noch ein Bild aus dem inneren angehängt. Obwohl der Analyzer gar kein DC mag ist trotzdem eine der besten DC Spannungsreferenzen verbaut. Die damit erzeugte Referenzspannung wird unter anderem in der YIG Steuereinheit benutzt.
Aron A. schrieb: > Obwohl der Analyzer gar kein DC mag ist trotzdem eine der besten DC > Spannungsreferenzen verbaut. Die damit erzeugte Referenzspannung wird > unter anderem in der YIG Steuereinheit benutzt. Und ebenfalls andere hervorragende Präzisionsteile von Vishay und LT. Ist aber "fast normal" für W&G Geräte dieser Baujahre. Ich hatte die Gelegenheit mit einigen langjährigen Entwicklern der Firma zu sprechen. Es war (für mich) faszinierend zu erfahren, mit welcher Selbstverständlichkeit da "das Beste oder nix" verfolgt wurde in Richtung "Das Beste!". Die 1000ACH kostete "damals" > 180€/Stück Mag heute anders sein (der Konzern wurde mehrfach verkauft) als mit Wavetek/TTI daraus Acterna wurde, die dann zu JDSU (JDS Uniphase), die dann zu VIAVI,....
Hallo Aron, ich habe eventuell Interesse und wohne nah an Göttingen. Ist ein Probebetrieb bei dir möglich? Viele Grüße Marcel
Marcel B. schrieb: > Ist ein > Probebetrieb bei dir möglich? Ja das geht natürlich auch. Rest per PN
Aron A. schrieb: > Und als kleinen Fun Fact zu dem Gerät habe ich noch ein Bild aus dem > inneren angehängt. > Obwohl der Analyzer gar kein DC mag ist trotzdem eine der besten DC > Spannungsreferenzen verbaut. Die damit erzeugte Referenzspannung wird > unter anderem in der YIG Steuereinheit benutzt. Neugierige Frage eines Laien: Haben den Drahtbrücken über dem Quarz und dem Vishay eine besondere Bedeutung?
Reinhard S. schrieb: > Haben den Drahtbrücken über dem Quarz und > dem Vishay eine besondere Bedeutung? Dieser dient zur Fixierung der Bauteile. Ist bei W&G üblich sobald ein Bauteil ein gewisses Eigengewicht hat und nur einseitig verlötet ist
Der Quarz ist ein 3,00000 kOhm Präzisionswiderstand. So in der Art hier: https://www.digikey.de/product-detail/de/vishay-foil-resistors-division-of-vishay-precision-group/Y407810K0000V9L/804-1059-ND/4233065 Die schwarzen Kästchen sind auch Widerstände, eine Kategorie schlechter.
Als W&G damals diese Sparte abgewickelt hat, fing der damalige Produktmanager von W&G als stellv. Chef bei Hameg an, und brachte einen SNA 23 mit. Das Angebot war, daß Hameg den weiter baut, ein Muster brachte er mit. Wie bei Hameg so üblich, ging von Zeit zu Zeit der Chef (und Gründer) am Gerät vorbei, um wieder irgend ein Teil zu entnehmen, um es einem möglichen fertiger zu zeigen (auch in Fernost). Wie damals üblich, kamen die entnommenen Teile nie mehr zurück - das Gerät wurde einfach "immer weniger". Needless to say: Wurde nix draus. Das war eine feine Maschine damals!
Aron A. schrieb: > Bild aus dem inneren angehängt. > ... trotzdem eine der besten DC > Spannungsreferenzen verbaut. Das Bild zeigt schon die Firmenphilosophie: nur vom Besten! Alles hochwertige Komponenten, sehr gut verarbeitet. Tolles Gerät! Der LTZ1000A wird bei Mouser mit €75 gelistet, ist aber erst 02/2022 lieferbar. Auf eBay wird er teils für >€100 angeboten (Fälschungen?). Wenn man sich die Bilder von Richard anschaut, sieht man daß sich die Präzision im Inneren fortsetzt: Beitrag "LTZ1000 - Die-Bilder"
Beitrag #6840379 wurde vom Autor gelöscht.
Aron A. schrieb: > Der Analyzer ist verkauft. Und bekommt gerade ein schönes Plätzchen inmitten passender anderer Geräte, danke nochmal ;)
Hello Aaron. I have a SNA-20 and SNA-23 systems, both need repair. For repair, i need a clone of SNA-23 hard disk data. is it possible for you to send me that? Thanks.
Armin D. schrieb: > For repair, i need a clone of SNA-23 hard disk data. Ive sold the SNA but i uploaded the HDD image here: https://xdevs.com/doc/WG/SNA23/
Dear Armin, if you need further information - the hard disk of Aarons SNA is now within my mans cage, feel free to contact me. Best regards, Marcel
Hi Marcel Would you please send a scan of sna Service manual if possible?
Dear Armin, not sure if I have the service manual complete. Send me a PM with your mail please and I will take a look at the weekend. Parts of my available documentation are scanned already, but I can not find it now. The Din A3 sheets with schematics and block diagrams are not scanned yet. 73 Marcel
Hallo, ich habe vom SNA23 Service Disketten, Bedienungsanleitung Serviceanleitung, Schematics. Und ein Gerät auch. Cheers Detlef
Hallo Detlef, hast du eine Möglichkeit ein Image der Servicedisketten zu erstellen und zur Verfügung zu stellen? Ist das Service Manual per Einzug und daher einfach Scanbar? Dann würde ich mich freuen - und gerne auch einen Obulus zahlen - wenn du mir das zur Verfügung stellen würdest :) Viele Grüße Marcel
