Heute habe ich mal eine Frage und konnte keine Antwort finden. Ich bin dabei eine Platine zu prüfen, nun ist diese beidseitig bestückt und um es mir einfacher zu machen habe ich im Altiumdesigner die Platinenansicht (Routing) also selektiere ich mir mit ([ctrl]+h) immer die Leiterbahn die ich vermessen will. Das klappt ja auch wunderbar. Nun aber folgendes Problem: wenn ich auf der Bottom Seite ein Layer vermesse ist es gespiegelt und Ergo falle ich immer wieder darauf rein und messe natürlich auf der falschen Seite des Bauteils. Habe die Funktion noch nie gebraucht und finde auch im Handbuch nicht direkt, wie ich die Ansicht so einstellen kann dass ich die Platine von unten ansehe. Das heißt also dass nun das Toplayer gespiegelt ist und das Bottomlayer normal angezeigt wird. Ach ja noch wichtig: weil ich nicht durch Importieren in den Neueren Altium die Dateien durcheinanderbringen will arbeite ich mit dem Altiumdesigner V8.4 mit Servicapack 4 in welchem das PCB erstellt wurde. Kann mir da wer ein Tipp geben? DANKE
Wühlhase schrieb: > Ach du Schreck... Ja ich weiß, aber beim Import in den neueren müsste ich einige Netze neu machen, habe es versucht :-( Wühlhase schrieb: > > View -> Flip Board Gibt es leider in dieser Version nicht, was ja mein Problem ist :-(
Patrick L. schrieb: > Gibt es leider in dieser Version nicht, was ja mein Problem ist :-( Dein Problem ist Altium. Stückwerk von Funkionen, Featuritis, Versionsinkompatibilität und Bugs
my2ct schrieb: > Dein Problem ist Altium. Mag ja sein, Bloß 1986 gab's nicht viel Auswahl und der Umstieg damals vom PDP11 Graffikdesign (Damals noch ein Wandschrank mit Tectronix 4096 Horizontalen Bildpunkten!) zuerst auf den BFM186 (mit BiCad und einem 80186 Prozessor) und dann auf die PC-Welt geschah halt auf Protel, weil es einfach sonnst nix gab. Alles war damals besser wie das Kleben der Leiterbahnen im 4:1 Format und dann runter auf 1:1 belichten.... Die Firma blieb bis heute wegen den zig TB an Daten dem treu. Es hatte Monate gedauert, bis die ganzen Daten vom PDP11/15 auf den PC übertragen wurden.... Ein ändern in eine andere Software wäre ein derartiger Aufwand dass es einfach nicht machbar ist. Abgesehen davon , wenn der Kunde Protel/Altium liefert, können wir dies auch nicht ändern. Sicher ist ALTIUM Design überladen mit Funktionen. Auch der wiederholte Entwicklungsteam-Wechsel bei Altium, macht es nicht gerade einfacher. Aber all das ist "hätte hätte Fahrradkette" bringt keine Lösung zum Problem ;-)
:
Bearbeitet durch User
Hi, Notfalls vielleicht einen zweiten Monitor nehmen und den spiegeln (wie für back Projektion mit einem Projektor). Windows kann das glaube ich nicht von Haus aus, aber iRotate kann helfen: https://www.entechtaiwan.com/util/irotate.shtm Grüße Florian
frist schrieb: > Notfalls vielleicht einen zweiten Monitor nehmen und den spiegeln Danke Florian, das wäre tatsächlich eine gute Notlösungsidee, habe eh 6 Monitore an meinem PC um alles darzustellen, Werde ich mal Versuchen. Ich glaube mein Multimon kann das auch ;-) Hoffe aber dennoch auf Tipps, da ja das schon das alte Protel konnte nur das Dofe 8.4 haben es wohl die Ing's vergessen..GRMPF...
frist schrieb: > Windows kann das glaube ich > nicht von Haus aus, aber iRotate kann helfen: Ich verwende Brain 1.0 - funktioniert mit ein bisschen Übund wunderbar.
my2ct schrieb: > frist schrieb: >> Windows kann das glaube ich >> nicht von Haus aus, aber iRotate kann helfen: > > Ich verwende Brain 1.0 - funktioniert mit ein bisschen Übund wunderbar. Nein, verwendest du nicht! Siehe Zitat.
frist schrieb: > aber iRotate kann helfen: > https://www.entechtaiwan.com/util/irotate.shtm das kann zwar das Bild drehen, aber nicht spiegeln. Bild drehen kann MultiMon auch aber ebenfalls nicht spiegeln. Tante gurgel bringt beim Suchbegriff zig "Spiegeln" uns "Mirror" , meint aber damit einfach den Hauptbildschirm Kopieren nix mit seitenverkehrt...:-( Ist den das so schwierig? Auch der begriff "Rückprojektion" bringt allen Tod und Teufel, aber nicht was ich suche.
Patrick L. schrieb: > Ist den das so schwierig? Von ausserhalb des Monitors schon, man muss eine Zeile zwischenspeichern und rückwärts abspielen. In der Monitorfirmware wäre das ein Klacks, aber die meisten Hersteller halten das nicht für notwendig. Anders bei Beamern, z.B. für Rückprojektion, daher haben viele eine Spiegelfunktion. Georg
Jetzt mal ne blöde Frage, geht denn rein analog nicht. Man nehme einen Spiegel, den man 45° zur Monifläche aufstellt und schaut halt dann in 90° zum Bildschirm rein. Zugegeben ist etwas umständlich, aber doch eine mögliche Lösung.
Patrick L. schrieb: > Auch der begriff "Rückprojektion" bringt allen Tod und Teufel, aber > nicht was ich suche. https://superuser.com/questions/554589/how-can-i-horizontally-flip-invert-my-monitor-not-rotate
Uli S. schrieb: > aber doch eine > mögliche Lösung. Verbunden mit einem Platzproblem..... Der Messtisch ist natürlich mit Netzteil, KO, Messgeräten und nicht zu letzt dem Prüfling, belegt. Oberhalb hängen Monitore mit Prüfsoftware, Mess-anzeigen und eben auch dem Layout. Den Verlauf der Leiterbahnen, unter den TQFP's, sieht man natürlich auf dem Prüfling selber nicht, da ja vom Chip verdeckt. Nun ein Spiegel da auch noch aufzustellen wäre Overkill. Um so mehr das ja eigentlich die Software dies tun sollte. Den mann muss ja zum Messen ständig zwischen den Layern schalten, sobald man den nächsten Signalpunkt der nach dem Gesetz der Wahrscheinlichkeit immer genau wieder auf dem anderen Layer/Seite des PCB's ist springen. ;-) Deshalb passiert es ja gerne dass man plötzlich auf der falschen Seite des Bauteil's misst. Mal Gespiegelt und mahl wieder nicht..... ;-)
Und der hier: (konnte den obigen Beitrag nicht mehr bearbeiten) https://telepromptermirror.com/mirror-flip-screen/
Angehängte Dateien:
-
140 KB
Wie wär's denn damit - einen screenshot vom Layout mit <PrtSc> machen - mit Paint (o.ä.) das Bild horizonal kippen - fertig
Tiefflieger schrieb: > Wie wär's denn damit > - einen screenshot vom Layout mit <PrtSc> machen > - mit Paint (o.ä.) das Bild horizonal kippen > - fertig Mach ich zur zeit aber das ist extrem Zeitaufwendig..... den wie oben geschrieben mal oben mal unten..... und somit mal gespiegelt mal nicht :-( Aber die Links von (Walter T) Danke dafür schaue ich mir mal an. Edit: OK Arbeite jetzt mit UltraMon der packt das spiegeln. Fand ich in deinem 1. Link (Walter T) Danke hatte ich sogar gekauft aber beim ersten starten, ist der Opera erst mal Abgstürzt. aber darum kümmere ich mich später.... Jetzt wird gemessen... Hoffe aber dennoch das jemand das Rätsel um Altium 8.4 lösen kann ;-)
:
Bearbeitet durch User
Hi, UltraMon ist wohl ein guter Tipp, Preis ist auch noch akzeptabel. Ich dachte iRotate könnte das, hab mich aber offensichtlich geirrt. Sorry. Eigentlich erstaunlich, dass das (unter Windows) so ein Problem ist. Grüße Flo

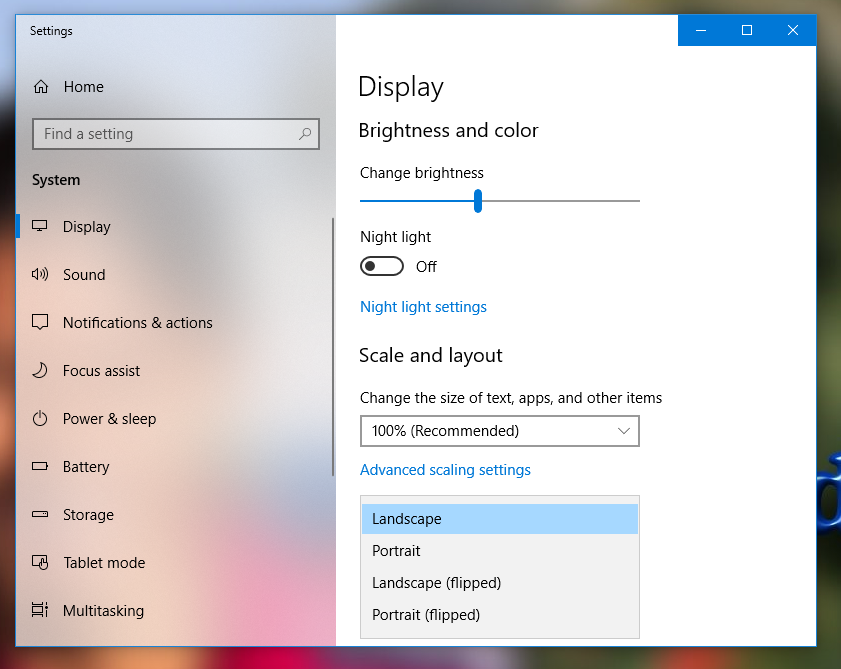

Angehängte Dateien:
-
260 KB
frist schrieb: > Eigentlich erstaunlich, dass das (unter Windows) so ein Problem ist. Also bei meinem Win10 geht das per display setting eigentlich ganz einfach. Siehe Anhang-> Landscape (flipped)
Patrick L. schrieb: > Wühlhase schrieb: >> >> View -> Flip Board > Gibt es leider in dieser Version nicht, was ja mein Problem ist :-( Also...wenn Protel das schon konnte, kann das AD8 garantiert auch. Allzumal sowas eine absolute Basisfunktionalität ist. Ansonsten: Probiere es mal mit AD17 - das war noch vor der großen Umstellung, und da gibt es den Befehl auf jeden Fall. my2ct schrieb: > Ich verwende Brain 1.0 - funktioniert mit ein bisschen Übund wunderbar. Nein...ganz bestimmt nicht.
Wühlhase schrieb: > Also...wenn Protel das schon konnte, kann das AD8 garantiert auch. > Allzumal sowas eine absolute Basisfunktionalität ist. Das dachte ich mir auch. Deshalb habe ich ja verzweifelt danach gesucht. Den die V10.xx kann dass und der alte Protel(Letzte noch Protel for Altium) konnte das auch. Selbst die DOS Version hatte "FLIP Layer" noch auf einer Taste des Wacom Digitizer. Eigentlich liebte ich die Version am meisten. Alls Funktion waren als Auflegelabel für den Wacom verfügbar. Als Grafikkarte war noch der Tecmar-Graphics-Master der Spitzenreiter. Nur haben die wohl in der V8.4 dies entweder sehr gut versteckt oder aber einfach vergessen :-S
Hi Tiefflieger, tatsächlich, mein Laptop (Win 10 pro, 1909) kann das auch, mein Desktop nicht, leider hab ich vergessen nach der genau Version zu schauen. Grüße Flo
Dann guckt mal, was diese Option macht und wieviel das Ergebnis mit einem Spiegelbild zu tun hat.
