Hallo Zusammen,

wenn ich route, dann kann ich die Leiterbahnen durch die beliebige Pads

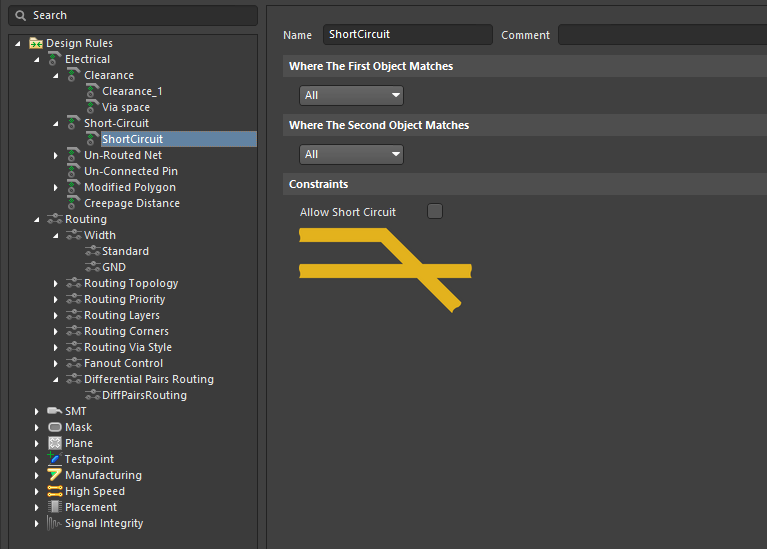

und Durchkontaktierung routen. Es scheint, als ob ich "Kurzschluss
erlauben" angeklickt aber es ist nicht. Woran liegt es? Und ich möchte

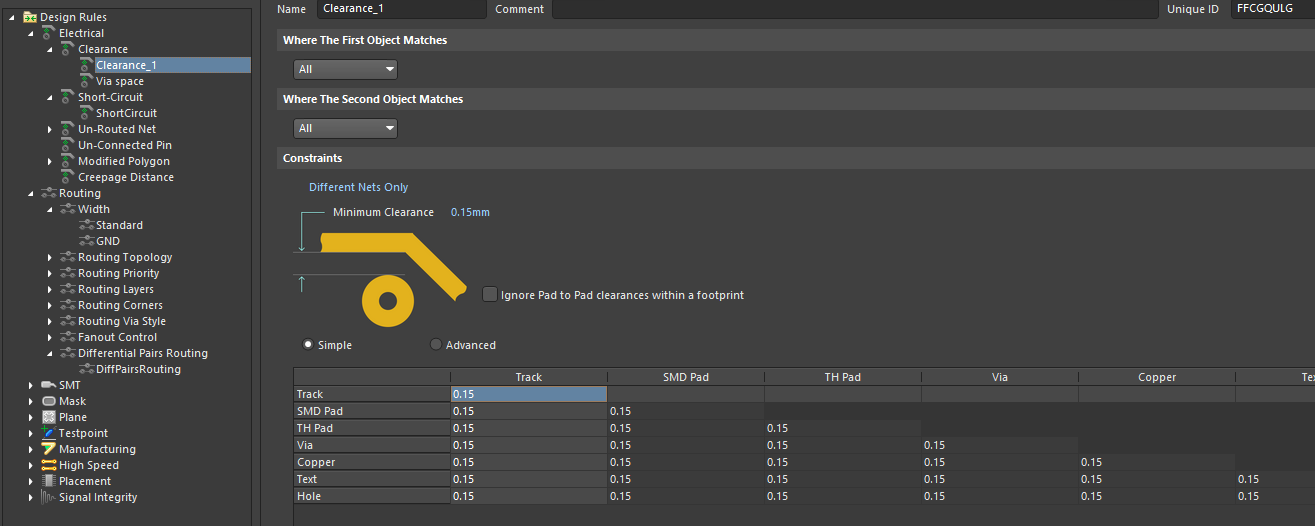

vermeiden, dass Vias auf Pad liegen. Ich habe Regel definiert, aber
Altium ignoriert es.

MfG

: Verschoben durch Moderator
von Roland E. (roland0815)


Lesenswert?

Online Regelprüfung und Routing Options anpassen.

von Cyblord -. (cyblord)


Lesenswert?

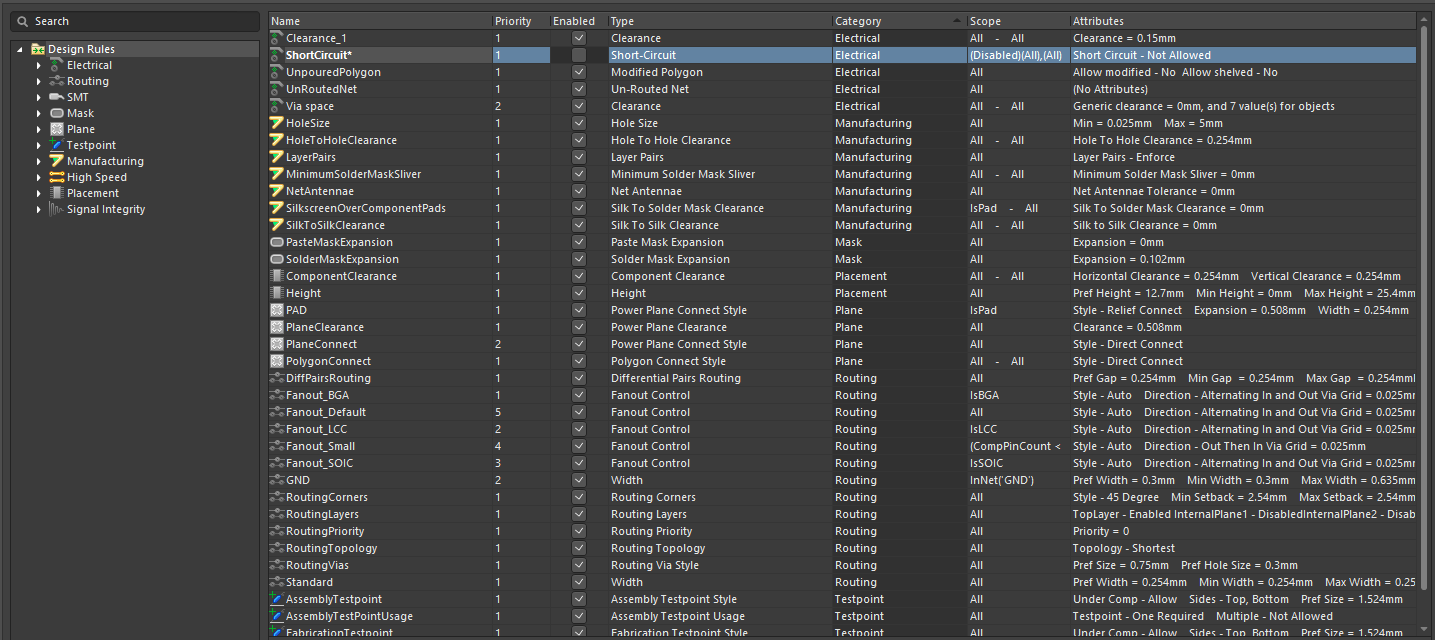

Ist die Regel auch Enabled? Das sieht man auf den Screenshots nichts.
Wenn man auf die Kategorie klickt bekommt eine Liste mit den Regeln und
einer Checkbox für jede Regel.

von W.S. (Gast)


Lesenswert?

Nik E. schrieb:
> wenn ich route, dann kann ich die Leiterbahnen durch die beliebige Pads
> und Durchkontaktierung routen.

Und? Paß besser auf beim Layouten und benutze die vom Programm gebotenen
Tests (DRC usw.).

Die Alternative kann man bei solchen Programmen wie dem Schematics von
Xilinx sehen: Dort ackert immer eine Hintergrund-KI, die derartiges zu
vermeiden sucht. Aber dabei kommen dann die unmöglichsten
Leitungsführungen dabei heraus, bis zur ziemlichen Unbenutzbarkeit des
Ganzen. Die weitaus bessere Alternative ist, den eigenen Grips zu
benutzen.

W.S.

von Nik E. (routen)


Angehängte Dateien:

Lesenswert?

Cyblord -. schrieb:
> Ist die Regel auch Enabled? Das sieht man auf den Screenshots
> nichts.
> Wenn man auf die Kategorie klickt bekommt eine Liste mit den Regeln und
> einer Checkbox für jede Regel.

Alle Regeln sind enabled

von Klaus R. (klara)


Lesenswert?

Nik E. schrieb:
> wenn ich route, dann kann ich die Leiterbahnen durch die beliebige Pads
> und Durchkontaktierung routen

Schau Dir beim Routen die Properties an. Unter Interactive Routing
Options findest Du sofort Routing Mode. Ist Ignore Obstacles gewählt,
kannst Du routen wohin Du willst.
mfg Klaus

von Wühlhase (Gast)


Lesenswert?

W.S. schrieb:
> Nik E. schrieb:
>> wenn ich route, dann kann ich die Leiterbahnen durch die beliebige Pads
>> und Durchkontaktierung routen.
>
> Und? Paß besser auf beim Layouten und benutze die vom Programm gebotenen
> Tests (DRC usw.).

Tja, das ist eben der Unterschied zwischen Eagle und dem Rest der Welt.
;)


@TS:
Schau mal in der Konfiguration des Online-DRC rein. Dort kann man
einstellen, welche Regeln während des Routens beachtet werden und welche
nicht (damit dein Rechner während des Routens noch flüssig läuft).

Meckert der normale DRC denn, wenn es einen Kurzschluß gibt?

von Wühlhase (Gast)


Lesenswert?

Klaus R. schrieb:
> Schau Dir beim Routen die Properties an. Unter Interactive Routing
> Options findest Du sofort Routing Mode. Ist Ignore Obstacles gewählt,
> kannst Du routen wohin Du willst.
> mfg Klaus

Stimmt, das gibts ja auch noch. Um den Routingmodus zu ändern gabs auch
eine Tastenkombination, ich meine es war Shift+R oder so.

von Nik E. (routen)


Angehängte Dateien:

Lesenswert?

Danke!

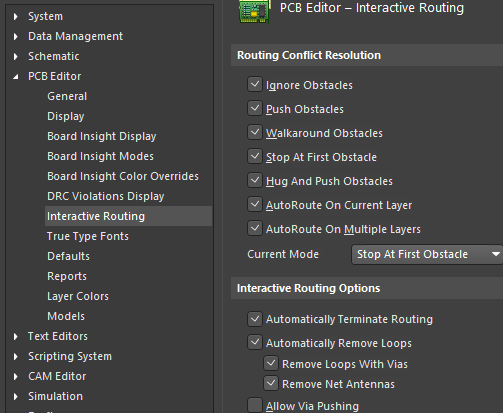

Ich habe unter Konfiguration "stop at first obstacle" gewählt und
Häkchen an "allow via pushing" rausgenommen

: Bearbeitet durch User
von Wühlhase (Gast)


Lesenswert?

Wie gesagt - gewöhne dir an, dafür das Tastenkürzel zu benutzen. Schau
dir mal alle Routingmodi in Ruhe an, es ist sehr hilfreich diese
zwischendurch mal rasch wechseln zu können.
