Forum: Platinen Grundplatinenlayout erzeugen in KiCAD


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Michael N. (lwl2012)


Lesenswert?

Hey Leute,

ich habe zu KiCAD eine Frage, gibt es die Möglichkeit eine Art
Musterbasisplatine zu erzeugen und in verschiedene Projekte zu laden?

Also es geht um die Außenkonturen und Bohrlöcher einer Platine. Den es
stehen demnächst paar Projekte an, welche ich in die gleichen Gehäuse
packen möchte und jedesmal die Umrisse und Bohrlöcher aufs Neue
aufzuzeichnen ist natürlich etwas mühsam und kann zu Fehler führen, wenn
man mal das falsche Maß nimmt. Also Abstand zum Rand vom Bohrloch oder
ähnliches.

Ich hoffe, es gibt dafür eine Möglichkeit, die auch praktikabel
umsetzbar ist.

Gruß

Michael

von F. M. (foxmulder)


Lesenswert?

Michael N. schrieb:
> Also es geht um die Außenkonturen und Bohrlöcher einer Platine. Den es
> stehen demnächst paar Projekte an, welche ich in die gleichen Gehäuse
> packen möchte und jedesmal die Umrisse und Bohrlöcher aufs Neue
> aufzuzeichnen ist natürlich etwas mühsam und kann zu Fehler führen, wenn
> man mal das falsche Maß nimmt. Also Abstand zum Rand vom Bohrloch oder
> ähnliches.

Als DXF in einem CAD zeichnen und jeweils importieren.
Direkt in Kicad zeichnen ist sowieso ein Krampf.

Erst vor ein paar Tagen brauchte ich einen Umriss für dieses Gewhäuse:
https://www.bopla.de/gehaeusetechnik/product/bocube/abs-einfarbig-1/b-181306-abs-7035.html

Also habe ich mir das STP Modell heruntergeladen, in Fusion importiert
und dort eine Skizze erstellt, genau durchepaust auf die Montagelöcher
und dann als DXF exportiert.
Das DXF kann man dann über "import graphics" einlesen und den Layer
festlegen, also auf "edge cuts".
Dann kann man noch alles markieren und verriegeln, dass man ja nicht
versehentlich ein Bohrloch verschiebt.

Verlinke doch mal dein Gehäuse.

mfg

von Michael N. (lwl2012)


Angehängte Dateien:

Lesenswert?

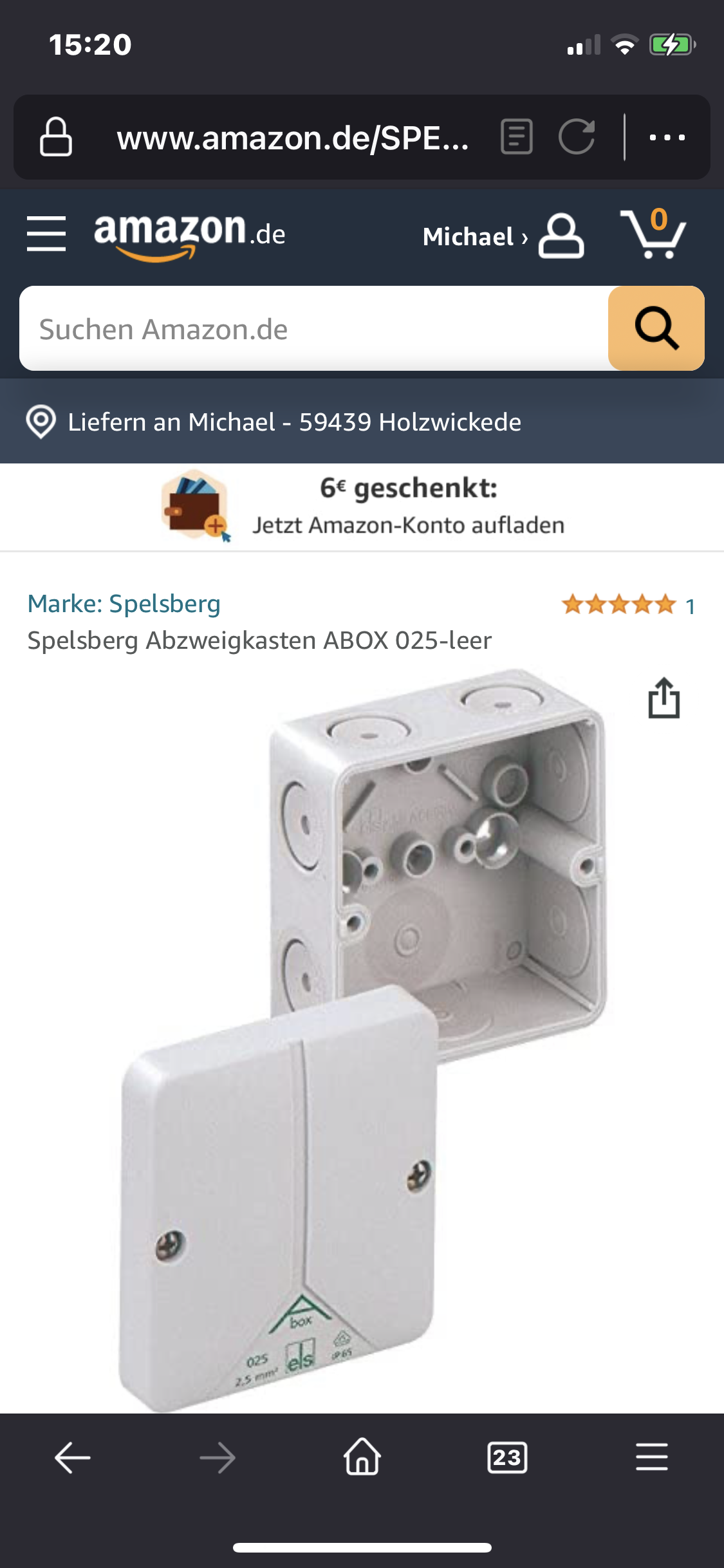

So ein Abzweigkasten nehme ich als Gehäuse. Habe die über einen Kollegen
für kleines Geld in größerer Menge bekommen und wo man das Gehäuse nicht
sieht, sind die perfekt.

Als CAD Programm mag ich Fusion nicht und nutze was anderes, aber als
DXF exportieren bekomme ich damit gut hin.

Michael

: Bearbeitet durch User
von F. M. (foxmulder)


Lesenswert?

https://www.spelsberg.de/verbindungsdosen/innenbereich-ip65-bis-702/80240701/

Auf der Herstellerseite gibt es 2D und 3D CAD Dateien.
Ins CAD importieren und den Platinenumriss als DXF exportieren.
mfg

von Michael N. (lwl2012)


Lesenswert?

Okay, das könnte dann alles etwas leichter machen 😉

Danke für die Info.

von CC (Gast)


Lesenswert?

Du kannst einen footprint mit Umriss und Bohrungen erstellen und
einfügen...
