LTspice Model LT431

[Alexander M. (a_lexander)]

Hallo,

Hat jemand zufällig ein LTspice Model eines LT431 für mich? Ich finde da
irgendwie keins bzw. kann es nicht einbinden...

Danke & Grüße ;)

[Falk B. (falk)]

Alexander M. schrieb:
> Hat jemand zufällig ein LTspice Model eines LT431 für mich? Ich finde da
> irgendwie keins bzw. kann es nicht einbinden...

Zum TL431 gab's mal diverse Diskussionen, u.a. wegen eines
Modellfehlers.

Beitrag "LTspice TL431"
Beitrag "LTspice LM317-TL431"

[Alexander M. (a_lexander)]

Danke!

Leider bekomme ich (immer noch) den Fehler:
Unknown subcircuit called in: ...

Kann mir hier jemand noch helfen beim Einbinden?

Was ich gemacht hab:
- TL431.lib in LTspiceIV/lib/sub-Directory eingefügt
- TL431.asy in LTspiceIV/lib/sym-Directory eingefügt

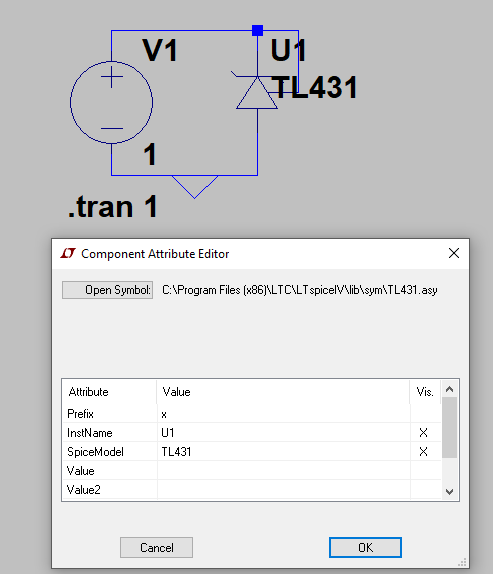

Bild im Anhang...

Wäre echt schön wenn mir da noch jemand einen Tipp geben könnte...

Grüße

[Andrew T. (marsufant)]

Exakt so wie hier step by step beschrieben hat es bei mir sehr gut
funktioniert:

https://www.youtube.com/watch?v=ajcYYwoHF0g

[MaWin (Gast)]

Alexander M. schrieb:
> Hat jemand zufällig ein LTspice Model eines LT431 für mich?

LT431 ?

Das kann nur den TL431 von LinearTechnologies, also LT1431 meinen, und
der ist schon eingebaut vorhanden. Er hat halt mehr Pins als der TL431
damit er universeller verwendbar ist, kann passend verschaltet den TL431
aber ersetzen (heisst ja nicht ohne Grund so).

[Alexander M. (a_lexander)]

Andrew T. schrieb:
> Exakt so wie hier step by step beschrieben hat es bei mir sehr gut
> funktioniert:
>
> https://www.youtube.com/watch?v=ajcYYwoHF0g

Danke, es hat funktioniert... :)

Libraries einbinden mit dem .inc Befehl & Symbolanschluss-Bezeichnungen
ändern auf die aktuellen Libraries, und schon geht es...

Grüße

[Hannes J. (Firma: _⌨_) (pnuebergang)]

Wenn es schnell gehen soll den LT1431 aus der mitgelieferten Bibliothek
nehmen und die zusätzlichen Pins so verschalten dass es ein TL431 wird.
Wie verrät sogar das Datenblatt:

> The following pin definitions apply to the Z package.
>
> CATHODE: Corresponds to COLL and V+ tied together.
> ANODE: Corresponds to GND-S and GND-F tied together.
> REF: Corresponds to REF.

Die Werte eines LT1431 sind besser als die eines TL431, aber für viele
Simulationen ist das egal.
