Forum: Mikrocontroller und Digitale Elektronik Bauteilidentifikation - Kopfhörerplatine


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Brainy (Gast)


Lesenswert?

Hallo liebe Community,

ich hoffe es kann mir jemand helfen.
Das Bauteil im Anhang trägt die Bezeichnung "KL7".

Kann mir jemand sagen, um was für ein Bauteil es sich handelt bzw wo ich
ein Ersatz herbekomme?

MfG

von Georg G. (df2au)


Lesenswert?

Brainy schrieb:
> im Anhang

ich sehe keinen Anhang

von Gerhard Z. (germel)


Lesenswert?

Anhang?

von MaWin (Gast)


Lesenswert?

Brainy schrieb:
> Kann mir jemand sagen, um was für ein Bauteil es sich handelt

Nein.

Ohne Baugrösse bzw. Photo kann es alles sein, z.B. CHBD2004AGP oder
BAT54CW

https://smd.yooneed.one/

von Max B. (citgo)


Lesenswert?

Ein Anhang ist dazu da ihn auch anzuhängen. Sonst sehen wir nichts! :)

von Brainy (Gast)


Angehängte Dateien:

Lesenswert?

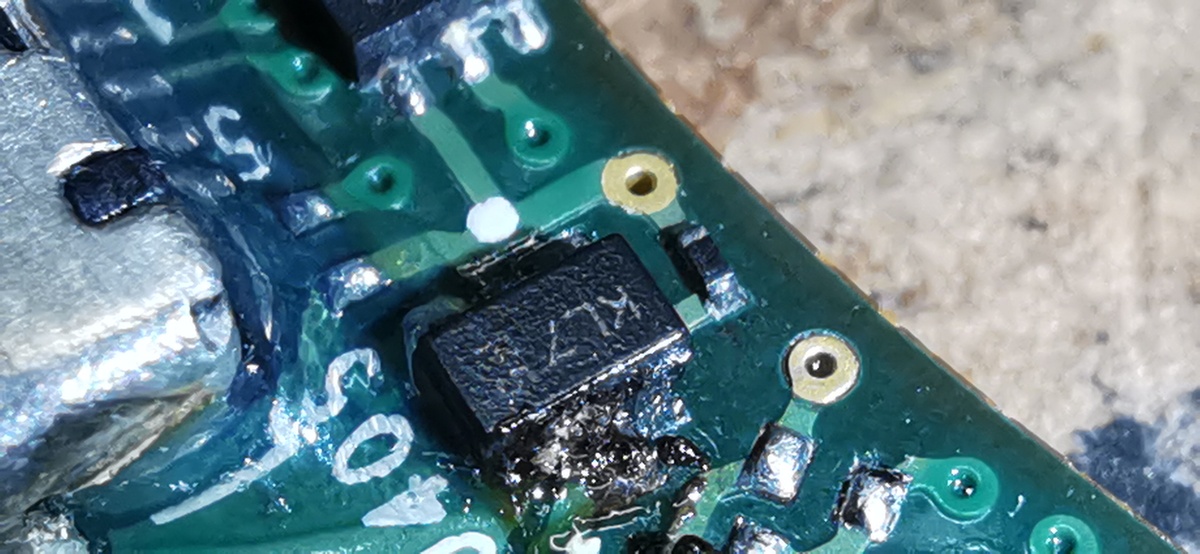

Sorry, hier das Foto.

von Harald A. (embedded)


Lesenswert?

Mache mal den Bildbereich etwas größer. Dann könnte man auch die
Funktion erahnen und etwas ähnlich passendes empfehlen.

von H. H. (hhinz)


Lesenswert?

Brainy schrieb:
> Sorry, hier das Foto.

Sieht nach BAT54CW von Diodes aus.

von Brainy (Gast)


Angehängte Dateien:

Lesenswert?

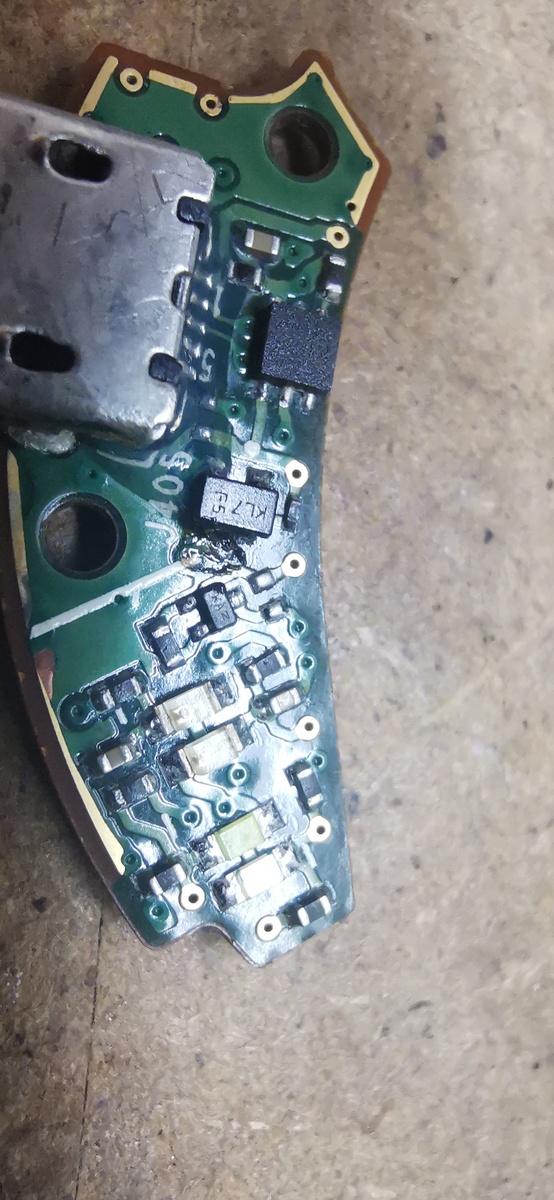

Anbei nochmal ein Foto mit etwas größerem Bildausschnitt.

von Harald A. (embedded)


Lesenswert?

Also eine Schottky-Diode im Versorgungspfad. Die Frage ist dann
allerdings noch, warum die Diode überlastet wurde.

von Brainy (Gast)


Lesenswert?

Ich vermute dahinter einfach man einen Reparaturversuch vom Vorbesitzer,
da dieser mir sagte, er hätte das Gerät schon mal geöffnet und versucht
etwas zu löten.

von H. H. (hhinz)


Lesenswert?

Dann kannst du ja jetzt die Diode prüfen.

von Brainy (Gast)


Lesenswert?

Die ist futsch, da ein Beinchen fehlt.

von Brainy (Gast)


Lesenswert?

Gibt es eine Alternative? Ich finde diese nur bei Ebay aus Fernost :/

von H. H. (hhinz)


Lesenswert?


von H. H. (hhinz)


Lesenswert?


von Brainy (Gast)


Lesenswert?

Vielen Dank für Eure Hilfe.
So komme ich erstmal weiter.
