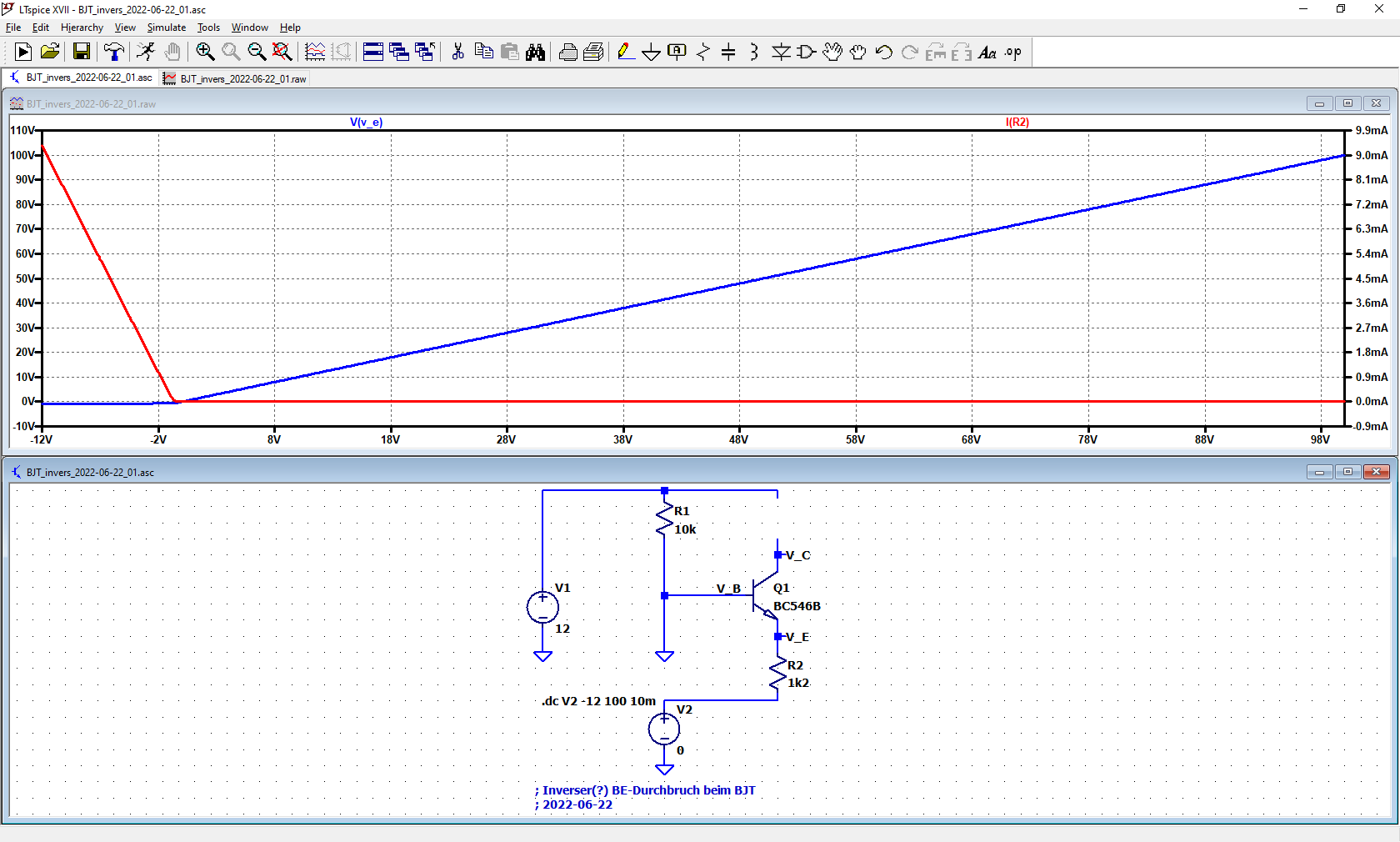

Moin, wahrscheinlich was für die Kategorie "Wald vor lauter Bäumen...", aber warum sehe ich in der Simulation den inversen BE-Durchbruch nicht? Sowohl im Zeitbereich, als auch im DC-Sweep :-( In den Datenblättern wird ein Wert von rund 6 V genannt, ab dem ein inverser Emitterstrom fließt und die Messung am realen Objekt zeigt einen Stromfluss von ca. 1 mA ab ca. 7,7 V EB-Spannung. Wie müsste man die Simulation bzw. das Modell anpassen? MfG, /M
Mark schrieb: > Wie müsste man die Simulation bzw. das Modell anpassen? Eine ideale Zenerdiode in Reihe mit einer idealen Diode zwischen Emitter und Basis ergänzen.
Du kannst ja mal nach /in Modelldateien mit den obigen Stichwörtern suchen. Vielleicht finden sich welche. Eventuell findet sich mehr in den Dateien zu den Zetex Avalanchetransen.

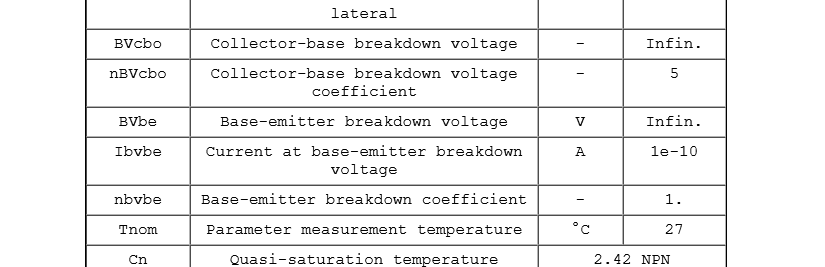

Mark schrieb: > Wie müsste man die Simulation bzw. das Modell anpassen? Die Spice Modelle sind ein Sauhaufen, Durchbruch modelliert keiner aus Faulheit, und weil es damit Konvergenzprobleme gibt. Probiere es mal mit dem Modell:
1 | * Ideal NPN transistor with Beta and Breakdown |
2 | .MODEL N1C NPN |
3 | + NE=1 |
4 | + IS=1f |
5 | + BF=100 |
6 | + BR=10 |
7 | + BVCBO=220 NBVCBO=5 |
8 | + BVBE=6 NBVBE=1 |
9 | * |

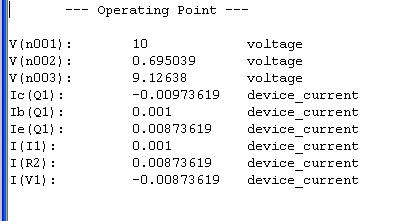

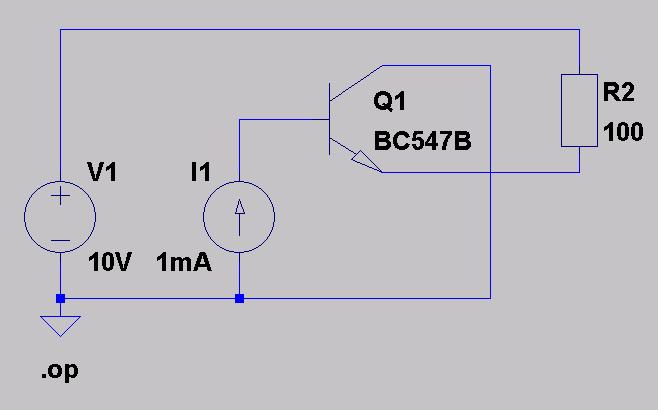

> Eine ideale Zenerdiode in Reihe mit einer idealen Diode > zwischen Emitter und Basis ergänzen. Z.B. Zenerdiode mit 6,2V und Diode 1N914. LTSpice kann sogar Inversbetrieb, s. Anlage. (DC-Verstärkung ist hier ca. 9.)
