Hallo Leute!

Das ist mein erste Beitrage hier also bitte ich um verzeihung sollt
etwas nicht der Form entsprechen.

Folgendes ist meine Aufgabenstellung:
*)Ausgegeben werden soll ein Sinus mit 20-75Hz
*)Die Frequenze soll bei annäherung an die Antenne je nach abstand von
75 auf 20Hz sinken.
*) Das Ausgangssignal soll unter 40Hz abgeschwächt werden umso
niedrieger die Frequenz ist(RC HP?) und darüber Verstärkt werden
*) Im Ruhezunstand(keine annährung) soll eine Frequenz von 75Hz
ausgegeben werden(wenn möglich einstellbar von 50-75Hz)
*) Signalqualität ist ziemlich egal(ein Sinus solls schon noch sein)
*) Das Signal kommt dann zu einen 25W Verstärker und anschließend auf
einen 5" Lautsprecher.

Wie folgt setll ich mir das vor:
Das Teremin will ich mit einer Cmos schaltung(offener cmos eingang)
realisieren. Meine bisherige recherche ergab das die eine
Ausgangsfrequenze von ca 100-20kHz haben. Nun möchte ich diese Frequnze
auf 20-75Hz skalieren und limitieren. Wie gesagt ist die Signalqualität
relative egal da das Signal nicht/kaum hörbar sein soll.

Zur veranschaulichung:
Das ganze soll ein Dekostück werden auf dem zb. ein Getränk abgestellt
werden kann. Steht das Stück alleine auf zb. einem Tisch soll es mit
75Hz(bzw. einstellbar 50-75Hz) Schwingen. Greift jemand hin um zb. das
Getränk herunter zu nehmen soll die Frequenz auf 20Hz sinken.


Abweichungen von +-5-10Hz sind völlig ok jedoch sollten 20Hz nicht
unterschritten werden.

Natürlich verlange ich hier keine Komplettlösungen aber für Ideen, Tipps
oder Links wäre ich sehr Dankbar! Danke im vorraus für jede Antwort und
ja ich weis das meine Rechtschreibung ein Hund ist... :)

Jegliche fehlende Infos werde ich natürlich nachtragen.


Mit freundlichen Grüßen
David Hiesberger

: Bearbeitet durch User
von Axel S. (a-za-z0-9)


Lesenswert?

Naja, du schreibst es ja selbst: es ist im Prinzip ein Theremin. Was
gefällt dir denn an den gefühlt 1000 Theremins nicht, die du im Netz
finden kannst? Welche deiner "Anforderungen" erfüllen sie nicht?

von J. T. (chaoskind)


Lesenswert?

Zur Umsetzung hab ich erstmal nicht viel zu sagen, was mir aber als
erstes einfällt ist, dass falls es eine optische Spielerei werden soll,
20Hz sehr hektisches Blinken wäre und darüber schon langsam nur noch als
durchgehendes Leuchten wahrgenommen wird. Als Blinken wäre es nur noch
wahrnehmbar, wenn das Glas bewegt wird.

von Sebastian R. (sebastian_r569)


Lesenswert?

J. T. schrieb:
> Zur Umsetzung hab ich erstmal nicht viel zu sagen, was mir aber als
> erstes einfällt ist, dass falls es eine optische Spielerei werden soll,

vs.

Dav H. schrieb:
> *) Das Signal kommt dann zu einen 25W Verstärker und anschließend auf
> einen 5" Lautsprecher.

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

J. T. schrieb:
> dass falls es eine optische Spielerei werden soll

Soll es aber nicht:

Dav H. schrieb:
> Das Signal kommt dann zu einen 25W Verstärker und anschließend auf
> einen 5" Lautsprecher.

Für so eine niedrige Frequenz bleibt dir vermutlich die Überlagerung des
variablen mit einem Festfrequenz-Oszillator. Gut, man könnte auch mal
mit einem freilaufenden CD4046 Oszillator rumspielen, aber der wird
vermutlich machen, was er will.

von J. T. (chaoskind)


Lesenswert?

Matthias S. schrieb:
> J. T. schrieb:
>
>> dass falls es eine optische Spielerei werden soll
>
> Soll es aber nicht

Lol, es ist wohl noch zu früh, irgendwie hat mein Hirn während des
Schreibens aus dem Lautsprecher ne LED gemacht. Nichts für ungut.

von Karl B. (gustav)


Lesenswert?

Dav H. schrieb:
> Greift jemand hin um zb. das
> Getränk herunter zu nehmen soll die Frequenz auf 20Hz sinken.

Hi,
so wie ich es jetzt verstanden habe, geht es also vereinfacht darum,
lediglich durch Annhäherung/Entfernung eines beliebigen Gegenstandes
oder Körperteils eine Frequenzänderung zu erzielen.
Das Prinzip des Theremin hat maßgeblich aber zwei Funktionen:
Einmal eine Frequenzänderung.
Zweitens eine Amplitudenänderung.

Hast Du jemals ein Theremin gespielt?
Dann weißt Du bestimmt besser als ich, wie schwer die Spieltechnik ist,
um genau einen Ton zu treffen und dabei die Schwingung nicht ganz
abreißen zu lassen.

Besser geeignet wären Näherungsschalter nach dem Dopplerprinzip.
Dabei ist die Frequenz des Näherungsschalters erst einmal völlig
gleichgültig. Da ja nur zwei Zustände ausreichen, kann ein einfaches Ein
und Aus die gewünschten Effekte extern "schalten".
Eine irgendwie geartete Anforderung an virtuos musikalische Qualität wie
beim Thereminspiel ist ja nicht gegeben.
Suchbegriff:
inspector barnaby titelmelodie instrument

ciao
gustav

: Bearbeitet durch User
Beitrag #7112850 wurde von einem Moderator gelöscht.
von Andrew T. (marsufant)


Lesenswert?

Dav H. schrieb:
> Meine bisherige recherche ergab das die eine
> Ausgangsfrequenze von ca 100-20kHz haben. Nun möchte ich diese Frequnze
> auf 20-75Hz skalieren und limitieren. Wie gesagt ist die Signalqualität
> relative egal da das Signal nicht/kaum hörbar sein soll.


z.B. nimm eine der gefundenen Schaltungen und teile das Ausgangssignal
(z.B. CMOS Teiler) um den gewünschten Faktor so dass du bei ca. 20..75Hz
landest.

Da Dir die Signalqualität nicht primär wichtig ist, kannst du das
Teiler-Ausgangs-Rechtecksignal benutzen (ggfs. mit Tiefpaß
verschleifen).

von Dav H. (david_2730)


Lesenswert?

Danke erstmal für die schnelle Antowrt.

Bei meinen bisherige suche im Netz konnte ich keine Schaltung finden die
in meinem gewünschten Frequenzbereich arbeitet und die Frequnze sollte
bei annäherung sinken und nicht steigen.
Meine Lösungsansätze wären entweder eine Thereminschaltung zu finden die
meinem Frequenzbereich entspricht oder die Frequenze entsprechen zu
skalieren aber noch finde ich keine Schaltung dazu. Eine möglichkeit die
mir gerade eingefallen ist wäre ein Frequenz-Spannungswandler und danach
mit ein Spannungs-Frequenzwandler auf den entsprechenden Bereich
hinskalieren?

LG David

von Dav H. (david_2730)


Lesenswert?

Ganz genau. LED´s kommen dann noch hinzu aber da komme ich zurecht :)
Glaube ich hab hier eine ganz gute Idee darum möchte ich das
endergebniss (noch)nicht verraten ist aber auch zu vernachlässigen bei
der aktuellen Problemstellung.

von Dav H. (david_2730)


Lesenswert?

Hallo Gustav,

danke für die schnelle Antwort!

Karl B. schrieb:

> Hi,
> so wie ich es jetzt verstanden habe, geht es also vereinfacht darum,
> lediglich durch Annhäherung/Entfernung eines beliebigen Gegenstandes
> oder Körperteils eine Frequenzänderung zu erzielen.
> Das Prinzip des Theremin hat maßgeblich aber zwei Funktionen:
> Einmal eine Frequenzänderung.
> Zweitens eine Amplitudenänderung.

Danke für die Info, die Amplitudenänderung habe ich noch garnicht
bedacht.
Sehr unpassend da ich die Ausgangsleistung gleich bleiben soll bzw. bei
höhren Frequnzen(>40Hz) etwas verstärkt werden und bei niedrigeren
Frequenzen(<40Hz) etwas abgeschwächt werden.(da würde vermutlich eine RC
HPF ausreichen)

>
> Hast Du jemals ein Theremin gespielt?
> Dann weißt Du bestimmt besser als ich, wie schwer die Spieltechnik ist,
> um genau einen Ton zu treffen und dabei die Schwingung nicht ganz
> abreißen zu lassen.

Noch nie ein ordentliches.. Habe während meine Ausbildung eines mit
einem Cmos IC realisiert, war einfach und es hat relativ gut
funktioniert. Leider ist das knapp 10 Jahre her und ich hab die Doku
nichtmehr.

> Besser geeignet wären Näherungsschalter nach dem Dopplerprinzip.
> Dabei ist die Frequenz des Näherungsschalters erst einmal völlig
> gleichgültig. Da ja nur zwei Zustände ausreichen, kann ein einfaches Ein
> und Aus die gewünschten Effekte extern "schalten".
> Eine irgendwie geartete Anforderung an virtuos musikalische Qualität wie
> beim Thereminspiel ist ja nicht gegeben.
> Suchbegriff:
> inspector barnaby titelmelodie instrument
Dazu melde ich mich Asap, bin jetzt unterwegs.


LG David

von Christian E. (cerker)


Lesenswert?

Den variablen Oszillator auf die andere Seite des festen verschieben
(das ändert die Richtung), auf paar kHz Differenz laufen lassen (bei
paar Hz Differenz driftet dir das wie Sau) und das ganze dann
runterteilen und über ein Zähler und paar Widerstände die gewünschte
Schwingungsform wiederherstellen.

von J. T. (chaoskind)


Lesenswert?

Dav H. schrieb:
> und die Frequnze sollte bei annäherung sinken und nicht steigen.

Du könntest dir per klassischer Thereminschaltung erst einmal eine
Frequenz erzeugen, die bei Annäherung steigt. Daraus machst du per
Frequenz-Spannungswandler eine Spannung, diese invertieren und damit nen
VCO absteuern. Als grobe Idee.

von Mohandes H. (Firma: مهندس) (mohandes)


Lesenswert?

Dav H. schrieb:
> Dekostück

> Ausgegeben werden soll ein Sinus mit 20-75Hz ...

So ganz klar wird es aus Deinen Ausführungen nicht, was Du planst. Poste
doch mal den Schaltplan des Theremins was Dir vorschwebt. Dann kann man
auch konkrete Tipps geben wie man das Deinen Anforderungen 'tunen' kann.

von Axel S. (a-za-z0-9)


Lesenswert?

Dav H. schrieb:

> Bei meinen bisherige suche im Netz konnte ich keine Schaltung finden die
> in meinem gewünschten Frequenzbereich arbeitet und die Frequnze sollte
> bei annäherung sinken und nicht steigen.

Alles eine Frage der Auslegung. Ein Theremin besteht ja im wesentlich
aus 2 Oszillatoren. Einem festen und einem per Annäherung verstimmbaren.

Wenn man den Verstimmbereich kleiner haben will (wie du) macht man
einfach die feste Schwingkreiskapazität größer. Dann ist bei ansonsten
gleicher Auslegung der Verstimmbereich kleiner (und nebenher auch die
Schwingfrequenz).

Und für die Richtungsumkehr muß man einfach den festen Oszillator auf
die andere Seite des verstellbaren legen. Bei Annäherung der Hand wird
die Kapazität des Schwingkreises höher, ergo die Frequenz des
verstellbaren Oszillators niedriger. Wenn der feste Oszillator über der
Frequenz des verstellbaren schwingt, führt das dazu, daß das
herkömmliche Thereminverhalten erreicht wird (je näher die Hand, desto
höher der Ton). Du muß also den Festfrequenzoszillator mit der Frequenz
nur unterhalb des verstellbaren verschieben und bekommst das umgekehrte
Verhalten.

von Jürgen S. (engineer) Benutzerseite


Lesenswert?

Andrew T. schrieb:
> z.B. nimm eine der gefundenen Schaltungen und teile das Ausgangssignal
> (z.B. CMOS Teiler) um den gewünschten Faktor so dass du bei ca. 20..75Hz
> landest.

Na, also wenn man schon eine hohe Ausgangsfrequenz hat, dann nimmt man
einen Teiler durch eine Binärzahl und baut sich eine DDS. Es reicht ein
Binärzahler mit R2R hintendran. Dann noch ein Filter mit 150Hz gegen die
glitches und ein OP für den Offset.

von Mark S. (voltwide)


Lesenswert?

Ich habe mal ein "nicht-klassisches" Theremin gebaut auf der Basis eines
Attiny uC und zwei Ultraschal-Piezo-Gebern. Über die Laufzeitmessung des
Echos wurde dann die Tonhöhe gesteuert. Dabei hat man naturgemäß freie
Wahl über den Frequenzbereich. Ist aber natürlich keine 5-Minuten
Lösung.

: Bearbeitet durch User
von Stefan F. (Gast)


Lesenswert?

Ich würde mit bei der Theremin Schaltung mal Gedanken über den
gewünschten Frequenzbereich des Ausgangs machen. Weil mir gerade keine
einfache Methode einfällt, diese wie gewünscht zu begrenzen. Außerdem
ist die Schaltung typischerweise nicht langzeit-stabil, muss mehrfach
pro Tag manuell justiert werden.

von Mohandes H. (Firma: مهندس) (mohandes)


Lesenswert?

Stefan ⛄ F. schrieb:
> Außerdem ist die Schaltung typischerweise nicht langzeit-stabil, muss
> mehrfach pro Tag manuell justiert werden.

Bei seiner Anwendung kommt es auf ein paar Hz nicht an. Das Theremin muß
also nicht ständig auf Kammerton A gestimmt werden.

Wieso sollte ein Theremin überhaupt ständig justiert werden? Die Töne
'trifft' man ja durch Annäherung der Hand an die Antenne.

von Axel R. (axlr)


Lesenswert?

Stefan ⛄ F. schrieb:
> Ich würde mit bei der Theremin Schaltung mal Gedanken über den
> gewünschten Frequenzbereich des Ausgangs machen. Weil mir gerade keine
> einfache Methode einfällt, diese wie gewünscht zu begrenzen. Außerdem
> ist die Schaltung typischerweise nicht langzeit-stabil, muss mehrfach
> pro Tag manuell justiert werden.

Da kann man ja sowas wie ne AFC einbauen. das geht schon.
nebenbei ne tolle Produktidee, wie ich finde. Dranbleiben lohnt sich.
Such Dir am besten jemanden, der dir das ordentlich ausarbeitet und
beteilige denjenigen großzügig.

von Stefan F. (Gast)


Lesenswert?

Mohandes H. schrieb:
> Wieso sollte ein Theremin überhaupt ständig justiert werden?

Weil sie nicht langzeit stabil sind. Deswegen sind die entsprechenden
Drehknöpfe so gut zugänglich.

> Die Töne 'trifft' man ja durch Annäherung der Hand an die Antenne.

Ja, während des Spiels reicht das so. Dem TO schwebt da allerdings ein
anderer Anwendungsfall vor, soweit ich ihn verstanden habe.

von Dav H. (david_2730)


Lesenswert?

S.P.A.M. schrieb im Beitrag #7112850:
> Ein Fall fuer die Reichshirnfurzversuchsanstalt!
>
> Bei 20 - 100 Hz neigen Glaeser zum widerlichen Klirren.
> Also vergiss es.

Das würde ich Baulich so lösen das das glas auf eine fläche steht die
keinen Kontakt zum Lautsprecher hat. Den Lautsprecher muss ich ggf. mit
Federungen aufhängen um keine Vibrationen zu übertragen. Wäre ja auch
nervig wenn das die ganze Zeit "dahinbrummt".

von Dav H. (david_2730)


Lesenswert?

Karl B. schrieb:

> Besser geeignet wären Näherungsschalter nach dem Dopplerprinzip.
> Dabei ist die Frequenz des Näherungsschalters erst einmal völlig
> gleichgültig. Da ja nur zwei Zustände ausreichen, kann ein einfaches Ein
> und Aus die gewünschten Effekte extern "schalten".
> Eine irgendwie geartete Anforderung an virtuos musikalische Qualität wie
> beim Thereminspiel ist ja nicht gegeben.
> Suchbegriff:
> inspector barnaby titelmelodie instrument
>
> ciao
> gustav

Nur zwei zustände bzw. zwei Frequenzen zu haben reicht nicht ganz aus,
außer es wäre möglich die Frequenze in den zwei Zuständen von zb
1.25-40Hz und 2.45-75Hz hin und her wandern zulassen. Genau vorgaben hab
ich nicht es soll nur etwas Dynamisch und Interaktiv sein.
Zu dem Näherungsschalter nach dem Dopplerprinzip konnte ich noch nichts
finden, hast du da evt einen Link oder Suchtipp für mich?

2 andere Überlegungen schweben mir bis jetzt noch im Kopf herum:
Mit einer Cmos(die für mich einfachste Variante) Theremin-Schaltung zu
einem Frequenz-Spannungswandler. Der steuert dann einen Oszilator mit CV
eingang zusätzlich mit einem entsprechenden offset am CV eingang damit
die Frequenz nicht unter 25Hz kann.

Die andere überlegung wär mit einem Mikrocontroller.
Mit einer Cmos(die für mich einfachste Variante) Theremin-Schaltung zu
einem Frequenz-Spannungswandler. Diesen an einem Analogen Input von
eimem Mikrocontroller, den Input auf die entprechende Frequenz(25-75Hz)
skalieren. Damit einen Rechtecksignal am Digitalen Output ausgeben und
anschließend glätten um einen Sinus daraus zu bekommen.

LG DAvid

von Nautilus (Gast)


Lesenswert?

Mohandes H. schrieb:
> Wieso sollte ein Theremin überhaupt ständig justiert werden? Die Töne
> 'trifft' man ja durch Annäherung der Hand an die Antenne.

Warum stimmt die Violine im Orchester öfters nach? Der Spieler könnte
die Abweichungen der Töne über die Handstellung ausgleichen.

von Dav H. (david_2730)


Lesenswert?

J. T. schrieb:
> Dav H. schrieb:
>> und die Frequnze sollte bei annäherung sinken und nicht steigen.
>
> Du könntest dir per klassischer Thereminschaltung erst einmal eine
> Frequenz erzeugen, die bei Annäherung steigt. Daraus machst du per
> Frequenz-Spannungswandler eine Spannung, diese invertieren und damit nen
> VCO absteuern. Als grobe Idee.

Das scheint mir bis jetzt am einfachsten, ich werde versuchen eine
Schaltung auf die reihe zu bringen und melde mich dazu nochmal. Danke :)

von Dav H. (david_2730)


Lesenswert?

Stefan ⛄ F. schrieb:
> Ich würde mit bei der Theremin Schaltung mal Gedanken über den
> gewünschten Frequenzbereich des Ausgangs machen. Weil mir gerade keine
> einfache Methode einfällt, diese wie gewünscht zu begrenzen. Außerdem
> ist die Schaltung typischerweise nicht langzeit-stabil, muss mehrfach
> pro Tag manuell justiert werden.

Das trifft ziemlich mein Problem. Habe noch keinen lösungsansatz dafür
gefunden alles in meinem gewünschten Frequenzbereich zu halten.

2 andere Überlegungen schweben mir bis jetzt noch im Kopf herum:
Mit einer Cmos(die für mich einfachste Variante) Theremin-Schaltung zu
einem Frequenz-Spannungswandler. Der steuert dann einen Oszilator mit CV
eingang zusätzlich mit einem entsprechenden offset am CV eingang damit
die Frequenz nicht unter 25Hz kann.

Die andere überlegung wär mit einem Mikrocontroller.
Mit einer Cmos(die für mich einfachste Variante) Theremin-Schaltung zu
einem Frequenz-Spannungswandler. Diesen an einem Analogen Input von
eimem Mikrocontroller, den Input auf die entprechende Frequenz(25-75Hz)
skalieren. Damit einen Rechtecksignal am Digitalen Output ausgeben und
anschließend glätten um einen Sinus daraus zu bekommen.

von Dav H. (david_2730)


Lesenswert?

Mark S. schrieb:
> Ich habe mal ein "nicht-klassisches" Theremin gebaut auf der Basis eines
> Attiny uC und zwei Ultraschal-Piezo-Gebern. Über die Laufzeitmessung des
> Echos wurde dann die Tonhöhe gesteuert. Dabei hat man naturgemäß freie
> Wahl über den Frequenzbereich. Ist aber natürlich keine 5-Minuten
> Lösung.

DIe Aufgabe mit eineme uC zu realisieren scheint mir bis jetzt am
einfachsten da ich die volle Kontrolle über die Ausgangsfrequenz hätte.
Über die verarbeitung vom Ausgangssignal bin ich mir noch nicht ganz
sicher. Hätte daran gedacht mit der entsprechenden Frequenz ein
Rechtecksignal mit einem Digtalen Output zu erzeugen und dieses dann zu
glätten um einen Sinus zu erahlten. Oder mit einem Analogen Output einen
VCO ansteuern, vermutlich die bessere Lösung

von Dav H. (david_2730)


Lesenswert?

Jürgen S. schrieb:
> Andrew T. schrieb:
>> z.B. nimm eine der gefundenen Schaltungen und teile das Ausgangssignal
>> (z.B. CMOS Teiler) um den gewünschten Faktor so dass du bei ca. 20..75Hz
>> landest.
>
> Na, also wenn man schon eine hohe Ausgangsfrequenz hat, dann nimmt man
> einen Teiler durch eine Binärzahl und baut sich eine DDS. Es reicht ein
> Binärzahler mit R2R hintendran. Dann noch ein Filter mit 150Hz gegen die
> glitches und ein OP für den Offset.

Ich glaub zu verstehen was du meins und es hört sich ziemlich passend an
:)
DDS hör ich zum ersten mal aber was ich aus dem Netz rauslesen konnte is
er dafür gut eine Signal auf einen bestimmt Frequenzbereich zu
begrenzen?
Was ist ein R2R und ein OP, den offset für die min. Freq. hätt ich mit
nem Spannungsteiler gemacht etwas effizienteres wär super.

von Dav H. (david_2730)


Lesenswert?

Mohandes H. schrieb:
> Stefan ⛄ F. schrieb:
>> Außerdem ist die Schaltung typischerweise nicht langzeit-stabil, muss
>> mehrfach pro Tag manuell justiert werden.
>
> Bei seiner Anwendung kommt es auf ein paar Hz nicht an. Das Theremin muß
> also nicht ständig auf Kammerton A gestimmt werden.
>
> Wieso sollte ein Theremin überhaupt ständig justiert werden? Die Töne
> 'trifft' man ja durch Annäherung der Hand an die Antenne.

Ganz genau, ein paar Hz sind völlig egal. Ist es Notwendig es ständig zu
justieren? Im endeffekt geht es mir nur um die Vibrationen vom
Membranen. Ich muss mir vermutlich auch noch etwas überlegen um die
höheren Töne zu dämpfen, sollen nicht/kaum hörbar sein. Das Theremin
wird also nur als näherungsschaltung verwendet.

von Stefan F. (Gast)


Lesenswert?

Dav H. schrieb:
> Damit einen Rechtecksignal am Digitalen Output ausgeben und
> anschließend glätten um einen Sinus daraus zu bekommen.

Das geht so nicht. Ein rechteckiges Signal sieht nach der Glättung
föllig anders aus, als ein Sinus.

Mit einfachen passiven Bauteilen würde es nur mit einer konstanten
Frequenz gehen, indem du einen Schwingkreis mit dem rechteckigen Signal
anregst.

Wenn man mit einem Mikrocontroller einen Sinus ausgeben will, tut man
das üblicherweise mit einem DAC, eventuell auch über PWM (=1 Bit DAC).

von Dav H. (david_2730)


Lesenswert?

Axel S. schrieb:
> Dav H. schrieb:
>

>
> Alles eine Frage der Auslegung. Ein Theremin besteht ja im wesentlich
> aus 2 Oszillatoren. Einem festen und einem per Annäherung verstimmbaren.
>
> Wenn man den Verstimmbereich kleiner haben will (wie du) macht man
> einfach die feste Schwingkreiskapazität größer. Dann ist bei ansonsten
> gleicher Auslegung der Verstimmbereich kleiner (und nebenher auch die
> Schwingfrequenz).
>
> Und für die Richtungsumkehr muß man einfach den festen Oszillator auf
> die andere Seite des verstellbaren legen. Bei Annäherung der Hand wird
> die Kapazität des Schwingkreises höher, ergo die Frequenz des
> verstellbaren Oszillators niedriger. Wenn der feste Oszillator über der
> Frequenz des verstellbaren schwingt, führt das dazu, daß das
> herkömmliche Thereminverhalten erreicht wird (je näher die Hand, desto
> höher der Ton). Du muß also den Festfrequenzoszillator mit der Frequenz
> nur unterhalb des verstellbaren verschieben und bekommst das umgekehrte
> Verhalten.

Danke für die Antwort, dazu werde ich asap einen Versuchsaufbau machen.

von Dav H. (david_2730)


Lesenswert?

Axel R. schrieb:
> Stefan ⛄ F. schrieb:
>> Ich würde mit bei der Theremin Schaltung mal Gedanken über den
>> gewünschten Frequenzbereich des Ausgangs machen. Weil mir gerade keine
>> einfache Methode einfällt, diese wie gewünscht zu begrenzen. Außerdem
>> ist die Schaltung typischerweise nicht langzeit-stabil, muss mehrfach
>> pro Tag manuell justiert werden.
>
> Da kann man ja sowas wie ne AFC einbauen. das geht schon.
> nebenbei ne tolle Produktidee, wie ich finde. Dranbleiben lohnt sich.
> Such Dir am besten jemanden, der dir das ordentlich ausarbeitet und
> beteilige denjenigen großzügig.

Dankesehr!!
& danke für den Tipp, für das gehäuse arbeite ich schon mit jmd
zusammen.
Für die realisierung gebe ich mir noch 1 Woche zeit, hab ja doch eine
Elektronik Fachausbildung gemacht da sollt das zu machen sein wenn nicht
schrei ich nach Hilfe :D

von Dav H. (david_2730)


Lesenswert?

Stefan ⛄ F. schrieb:
> Dav H. schrieb:
>> Damit einen Rechtecksignal am Digitalen Output ausgeben und
>> anschließend glätten um einen Sinus daraus zu bekommen.
>
> Das geht so nicht. Ein rechteckiges Signal sieht nach der Glättung
> föllig anders aus, als ein Sinus.
>
> Mit einfachen passiven Bauteilen würde es nur mit einer konstanten
> Frequenz gehen, indem du einen Schwingkreis mit dem rechteckigen Signal
> anregst.
>
> Wenn man mit einem Mikrocontroller einen Sinus ausgeben will, tut man
> das üblicherweise mit einem DAC, eventuell auch über PWM (=1 Bit DAC).

Darüber war ich mir eh unsicher, danke so werd ichs machen sollte ich
einen uC verwenden.

von Mohandes H. (Firma: مهندس) (mohandes)


Lesenswert?

Stefan ⛄ F. schrieb:
> Das geht so nicht. Ein rechteckiges Signal sieht nach der Glättung
> föllig anders aus, als ein Sinus.

Wenn die Klangqualität nicht von Bedeutung und der Frequenzbereich sehr
eingeschränkt ist, dann tut es ein simpler Tiefpass.

Im Titel steht ja 'Theremin mit Ausgangsfreq. 20-100Hz'. Da würde ein TP
mit 100 Hz einfachen Ansprüchen genügen.

Frequenzunabhängig läßt sich aus einem Rechteck ein Sinus machen über
ein Dioden/Transistor-Widerstandsnetzwerk. Je nach Aufwand lassen sich
Klirrfaktoren bis <1% erreichen. Das wurde so auch bei analogen
Frquenzgeneratoren praktiziert.

: Bearbeitet durch User
von Axel R. (axlr)


Lesenswert?

Dav H. schrieb:
> Dankesehr!!
> & danke für den Tipp, für das gehäuse arbeite ich schon mit jmd
> zusammen.
> Für die realisierung gebe ich mir noch 1 Woche zeit, hab ja doch eine
> Elektronik Fachausbildung gemacht da sollt das zu machen sein wenn nicht
> schrei ich nach Hilfe :D

Hmm. Irgendwas musst du am Ende aber auch selbst machen. Sonst geht die
Beteiligung nicht auf.

1(eine) Woche?!? Na, viel Spaß.

von Mark S. (voltwide)


Lesenswert?

Ich hatte in einem Attiny25 u.a. eine Sinus Tabelle angelegt, mit der
ein PWM-Ausgang moduliert wird - der mehr oder weniger direkt einen
Lautsprecher treibt. Also eine recht simple hardware. Falls es
interessiert, kann ich das Projekt mal raus suchen.

von Stefan F. (Gast)


Lesenswert?

Mohandes H. schrieb:
> Wenn die Klangqualität nicht von Bedeutung und der Frequenzbereich sehr
> eingeschränkt ist, dann tut es ein simpler Tiefpass.
> Im Titel steht ja 'Theremin mit Ausgangsfreq. 20-100Hz'.

Sind ja "nur" 2,5 Oktaven. Das ist kein "sehr eingeschränkter"
Frequenzbereich.

von Jürgen S. (engineer) Benutzerseite


Lesenswert?

Mohandes H. schrieb:
> Das Theremin muß
> also nicht ständig auf Kammerton A gestimmt werden.
Theremine werden auch nicht auf den "Kammerton gestimmt" sondern sie
werden auf den tiefsten und höchsten Ton gestimmt, bekommen also eine
Dynamik verpasst und erhalten darüber hinaus eine Grundstimmung, die mit
einer bestimmten Höhe der Spielhand korreliert ist.

> Wieso sollte ein Theremin überhaupt ständig justiert werden?
Damit es nicht wegläuft.

> Die Töne 'trifft' man ja durch Annäherung der Hand an die Antenne.
... und da gute ThereminspielerInnen ihre Augen-Hand-Koordination
optimiert- und auf ihr Gerät abgestimmt haben, möchten sie bei der
gleichen Bewegung immer dieselbe Reaktion haben. Daher haben die
Theremine mindestens zwei Einstelloptionen.

von J. T. (chaoskind)


Lesenswert?

Mohandes H. schrieb:
> Frequenzunabhängig läßt sich aus einem Rechteck ein Sinus machen über
> ein Dioden/Transistor-Widerstandsnetzwerk.

Den Widerstands-Dioden-Sinusumformer kenne ich noch aus dem
Formant-Synth. Der brauchte, wenn ich mich recht entsinne aber ein
Dreieck als Eingang. Mit nem Rechteck fällt es mir schwer, vorzustellen
wie das gehen soll. Da dann doch eher der einfache RC-Tiefpass, der dann
aber wieder Frequenzabhängigkeit reinbringt.

Wäre nett, wenn du da ein zwei Worte zu verlieren könntest.

von Zitierer (Gast)


Lesenswert?

Dav H. schrieb:
> Nun möchte ich diese Frequnze
> auf 20-75Hz skalieren und limitieren.

Was gibts denn so Interessantes da unten im Keller?

Das ist ein Gefurze etwas unter und über der niedrigsten Oktave

Hz
27,5 A0 tiefste Klaviernote
30,9 Bass H-Saite
41,2 Bass E
55   A1
73,4 Bass D

von Mohandes H. (Firma: مهندس) (mohandes)


Angehängte Dateien:

Lesenswert?

J. T. schrieb:
> Wäre nett, wenn du da ein zwei Worte zu verlieren könntest.

Stimmt, das geht über Dreieck-Sinus. Aber aus dem Rechteck kann man ja
leicht ein Dreieck machen (Integrator, 1 OP).

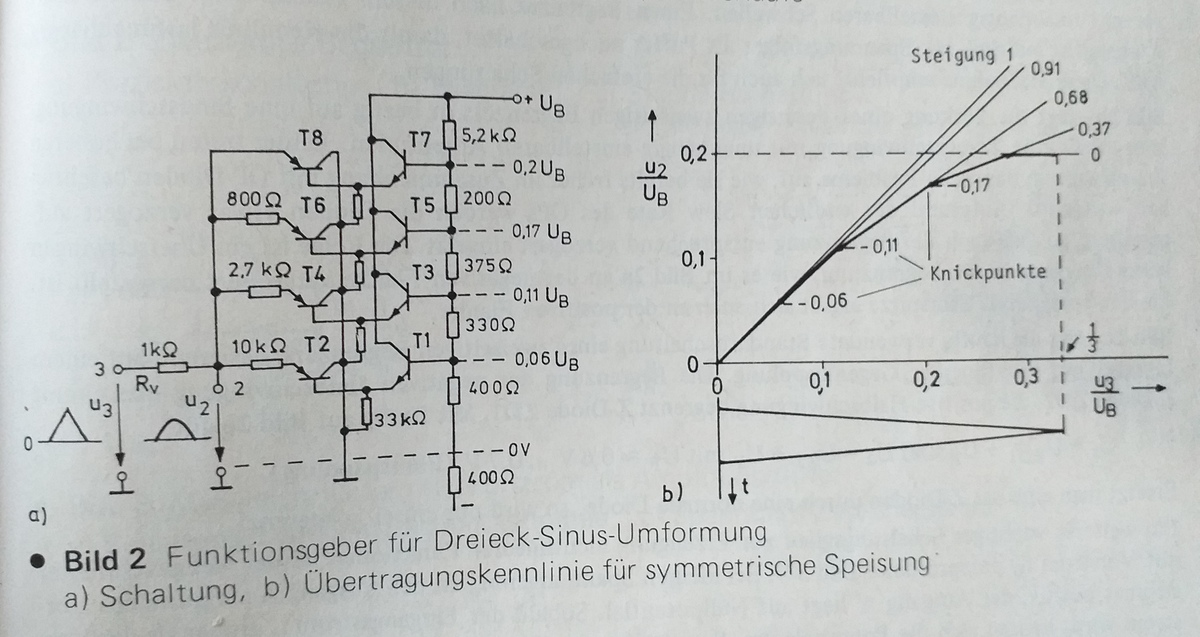

Hier ein Beispiel. Mit dem Netzwerk werden 4 Potentialschwellen
(Knickpunkte) erzeugt. Durch die Krümmung der Transistorkennlinie werden
die Knickstellen verschliffen, dies kommt der Sinusfunktion entgegen.

Dabei lassen sich Klirrfaktoren <1% erreichen, um das zu hören bräuchte
man schon mehr als einen einfachen Lautsprecher.

von Stefan F. (Gast)


Lesenswert?

Mohandes H. schrieb:
> Aber aus dem Rechteck kann man ja
> leicht ein Dreieck machen (Integrator, 1 OP).

Dann wird der Pegel aber stark Frequenzabhängig.

von J. T. (chaoskind)


Lesenswert?

Mohandes H. schrieb:
> Hier ein Beispiel. Mit dem Netzwerk werden 4 Potentialschwellen
> (Knickpunkte) erzeugt. Durch die Krümmung der Transistorkennlinie werden
> die Knickstellen verschliffen, dies kommt der Sinusfunktion entgegen.

Genau wegen denen (Knickpunkte) war das mit dem Dreieck, langsam kommt
die Erinnerung, danke dir.

Mohandes H. schrieb:
> Stimmt, das geht über Dreieck-Sinus. Aber aus dem Rechteck kann man ja
> leicht ein Dreieck machen (Integrator, 1 OP).

Das war im Format ziemlich wirr gelöst, wimre. Ich meine, der VCO hatte
einen Sägezahn als als "eigentlichen" Ausgang, Rechteck bzw Pulsweite
wurde einfach mit einem Opamp als Komparator daraus abgeleitet, und das
Dreieck wurde, und hier is die Erinnerung recht dunkel, irgendwie per
Transistor vom Sägezahn abgeleitet, der wohl so vorgespannt war, das er
im unteren Bereich des Sägezahns "richtig herum" verstärkt hat, aber bei
Spannungen über der Hälfte des Sägezahns wurde die Verstärkung
"umgedreht", das die Ausgangsspannung von dem Gebilde wieder kleiner
wurde.

Weil wenn du das Dreieck per Integrator machst, halt das schon von
Stefanus angesprochene Problem besteht, dass die Amplitude mit der
Frequenz schwankt,

von Jobst M. (jobstens-de)


Lesenswert?

Ich glaube, ich würde mich tatsächlich für den klassischen Weg
entscheiden.

1. Einen L-C Oszillator mit Antenne aufbauen und die Spule so lange
verändern, bis der Frequenzunterschied bei Hand dran und Hand weg
55-75Hz beträgt. Dann einen zweiten Oszillator dazu mit einer festen
Frequenz, die sich um +/-100Hz um die andere Frequenz trimmen lässt.
NE612 dazu, Filter - fertig.

Evtl. würde ich anstelle des Lautsprechers einen Körperschallwandler
benutzen.

Dann rumpelt das Glas beim greifen richtig ...


Gruß
Jobst

von Mohandes H. (Firma: مهندس) (mohandes)


Lesenswert?

J. T. schrieb:
> Weil wenn du das Dreieck per Integrator machst, halt das schon von
> Stefanus angesprochene Problem besteht, dass die Amplitude mit der
> Frequenz schwankt,

Stimmt, das mit dem Integrator war nur ein Gedanke, ins Unreine
sozusagen.

> Das war im Format ziemlich wirr gelöst ...

Da würde mich ein Schaltplan interessieren. Den Formant kenne ich nur
vom Hörensagen, werde ich mir aber mal genauer anschauen. Ein analoges
Bauteilgrab, schöne Inspirationsquelle.

Dav H. schrieb:
> Für die realisierung gebe ich mir noch 1 Woche zeit ...

Zum Theremin des TO David: so wie ich das verstehe, ist die Zeit sehr
knapp. D.h. die technisch schönste Lösung ist hier nicht die beste
Lösung. Da das auch kein HiFi-Gerät werden soll, würde ich einfach einen
TP mit z.b. 100 kHz bauen und schauen wie sich das anhört. Besser machen
geht dann immer noch. Oder den Frequenzbereich stark eingrenzen!

Auch generell würde ich bei so knapper Zeit erstmal irgendetwas
aufschmettern und das als Basis zur Verbesserung nehmen.

Dav H. schrieb:
> Das Theremin wird also nur als näherungsschaltung verwendet.

Oder denken wir alle viel zu kompliziert? Ein (anderer)
Näherungsschalter mit akustischer Ausgabe?

von Mohandes H. (Firma: مهندس) (mohandes)


Lesenswert?

> Ein (anderer) Näherungsschalter mit akustischer Ausgabe?

Oder zwei (oder mehr) Näherungsschalter, die zwei akustische Signale
ansteuern, die dann ineinander übergeblendet werden.

(Wieder nur ins Unreine).

von Stefan F. (Gast)


Lesenswert?

Mohandes H. schrieb:
> Da das auch kein HiFi-Gerät werden soll, würde ich einfach einen
> TP mit z.b. 100 kHz bauen und schauen wie sich das anhört.

Da stellt sich doch die Frage, warum es ein Sinus sein soll. Ich habe
dazu auch noch Bedenken, ob man derart niedrige Frequenzen bei moderaten
Lautstärken überhaupt hören kann.

Aber vielleicht soll sie auch gar nicht hören können, sonder es soll
etwas ganz anderes passieren. Der Anwendungsfall ist mir noch ziemlich
unklar. Wenn der klar wäre, könnte man vielleicht auf eine einfache
Lösung kommen.

> Das ganze soll ein Dekostück werden

Und dann ununterbrochen mit 25 Watt 100 Hz vor sich hin brummen? Solche
Schwingungen hatte ich lange genug ertragen müssen, als in der Nähe ein
U-Bahn Tunnel gegraben wurde. Sorry, aber mir fehlt da die
Vorstellungskraft, wie man daran gefallen finden könnte.

Deswegen, Daniel, rücke mal mit mehr Details raus!

von Mohandes H. (Firma: مهندس) (mohandes)


Lesenswert?

Stefan ⛄ F. schrieb:
> Der Anwendungsfall ist mir noch ziemlich unklar. Wenn der klar wäre,
> könnte man vielleicht auf eine einfache Lösung kommen.

Du sagst es, vielleicht ist Theremin überhaupt nicht der richtige
Ansatz. Der TO David sollte mal seinen Anwendungsfall sehr genau
schildern - vielleicht sieht die Lösung völlig anders aus?

von Stefan F. (Gast)


Lesenswert?

Meistens ist es ja auch so: Wenn jemand etwas extrem teures,
kompliziertes oder ungewöhnliches bauen will, ist er auf dem Holzweg und
uns fallen viel pragmatischere Lösungen ein. Nur muss man dafür erst mal
die Aufgabe verstehen.

Der TO Diskutiert hier seine Lösung, nicht die Aufgabe. Ich finde es
auch nicht fair, andere kostenlos mitarbeiten zu lassen, während das
Projekt an sich weitgehend geheim bleibt. Ich spinne das mal weiter:
Demnächst sollen wir womöglich auch noch eintritt bezahlen, um uns das
Resultat in irgendeiner Ausstellung anschauen zu dürfen.

Wenn hier schon kostenlose Projekt-Mitarbeiter angeworben werden, sollte
man sie wenigstens so mit Infos versorgen, dass sie dabei Spaß haben.
Denn wenn es keinen Spaß macht, warum sollte man sich bemühen? Dann wäre
es doch viel lustiger, den TO in die Irre zu führen (zu trollen).

Ich denke wir sind ganz kurz davor, das das passiert.

Die Wiederholten Vorschläge, ein Rechtecksignal mittels Tiefpass in
einen Sinus umzuwandeln gehen ja schon in die Richtung.

von Mohandes H. (Firma: مهندس) (mohandes)


Lesenswert?

Stefan ⛄ F. schrieb:
> Ich denke wir sind ganz kurz davor, das das passiert.
> Die Wiederholten Vorschläge, ein Rechtecksignal mittels Tiefpass in
> einen Sinus umzuwandeln gehen ja schon in die Richtung.

Übertreibe mal nicht. Bewusst irregeführt oder gar getrollt wird hier
niemand. Rechteck-Dreieck-Sinus ist schon ein guter Ansatz.

Aber stimmt schon: bei zu wenigen Infos geht bei manchen die Phantasie
los und dann entwickelt das alles eine Eigendynamik.

Und wie so oft, eine (unnötig) komplizierte Version steht im Raum und
wird diskutiert. Wobei es vermutlich eine ganz einfache Lösung gibt -
wenn den die Anforderungen und Eckdaten klar sind. Der TO weiß das, nur
die Leser eben nicht.

: Bearbeitet durch User
von Karl B. (gustav)


Lesenswert?

Mohandes H. schrieb:
> Und wie so oft, eine (unnötig) komplizierte Version steht im Raum und
> wird diskutiert. Wobei es vermutlich eine ganz einfache Lösung gibt -
> wenn den die Anforderungen und Eckdaten klar sind. Der TO weiß das, nur
> die Leser eben nicht.
Yep.
Karl B. schrieb:
> Besser geeignet wären Näherungsschalter nach dem Dopplerprinzip.

Ein oder zwei fachhandelsübliche "Treppenlichtschalter" mit
unterschiedlich eingestellten Bewegungsmeldern -> die schalten dir die
Anordnung bei bestimmter Entfernung des Objektes/Person ein und im
zweiten Schritt die zwei Schwingungserzeuger deiner Wahl.
Und nach Zeitvorgabe wieder auf Energieeffizienzmodus.
Was ist da so kompliziert dran?
25 Watt dauernd zu verballern, ich weiß nicht.
Die armen Nachbarn tun mir jetzt schon leid.
Stefan ⛄ F. schrieb:
> Und dann ununterbrochen mit 25 Watt 100 Hz vor sich hin brummen? Solche
> Schwingungen hatte ich lange genug ertragen müssen...

ciao
gustav

von J. T. (chaoskind)


Lesenswert?

Mohandes H. schrieb:
> . Ein analoges Bauteilgrab, schöne Inspirationsquelle.

Ich muss mal schauen, mit ganz viel Glück schimmeln die Schaltpläne noch
auf irgendner alten Festplatte rum. Irgendwann hatte ich auch mal das
Formant-Heft, bei dem fürchte ich aber, dass es bei nem Umzug seine
Existenz beendet hat. Wenn ich da noch was finde, kann ich dir es
zukommen lassen.

Stefan ⛄ F. schrieb:
> Der Anwendungsfall ist mir noch ziemlich unklar.

Schön, dass ich nicht der einzoge bin, dem es so geht :D

: Bearbeitet durch User
von Mohandes H. (Firma: مهندس) (mohandes)


Lesenswert?

J. T. schrieb:
> Wenn ich da noch was finde, kann ich dir es zukommen lassen.

Würde mich freuen. Analoger Synthesizer, eines meiner ewigen Projekte,
was nie fertig wurde. Aber kann ja noch - oder der Weg ist das Ziel.

Auf jeden Fall eine schöne Inspirationsquelle.

von J. T. (chaoskind)


Lesenswert?

Mohandes H. schrieb:
> Würde mich freuen. Analoger Synthesizer, eines meiner ewigen Projekte,
> was nie fertig wurde. Aber kann ja noch - oder der Weg ist das Ziel.

Ja das kenn ich, richtig fertig wurde meiner auch nie, aber das liegt,
zumindest in Teilen, am Konzept der Modularität :D. Es hat auf jeden
Fall immer viel Spass gemacht, daran rumzutüfteln.

Wobei im musikproduktiven Einsatz ist es dann doch immer auf Softsynth
in der Musiksoftware hinausgelaufen.

von Dirk S. (dirkst)


Lesenswert?

Gruss zum Wochenende

J. T. schrieb:
> Irgendwann hatte ich auch mal das Formant-Heft, bei dem fürchte ich
> aber, dass es bei nem Umzug seine Existenz beendet hat. Wenn ich da noch
> was finde, kann ich dir es zukommen lassen.

Elektor hatte mal die Unterlagen
zum Formant freigestellt.
Im Internet gibt es einige pdf
Dateien unter elektor formant pdf.
Schaltungstechnisch evtl.
zur Dynamik interessant, aber veraltet.

Wenn ich mir aber z.B. das Umfeld
von frescobaldi und softsynth oder
gar professionellem anschaue, sind
das heute andere Zeiten.

Elektor Subba(s)s usw.; nah ja: neh!

Schönes Wochenende wünsche
ich noch.

Dirk St.

: Bearbeitet durch User
von J. T. (chaoskind)


Angehängte Dateien:

Lesenswert?

Meinen Kram hab ich leider nicht mehr gefunden, hab aber einfach mal
gegoogelt, nach Dirk Sts Hinweiß.

von Jürgen S. (engineer) Benutzerseite


Lesenswert?

J. T. schrieb:
> Den Widerstands-Dioden-Sinusumformer kenne ich noch aus dem
> Formant-Synth.
Den hatten wir auch im "berühmten" analogen SRD-Generator, den es erst
von ICL als 8038 und später von Maxim als MAX038 gab, dort sogar bis
20MHz.

> Der brauchte, wenn ich mich recht entsinne aber ein
> Dreieck als Eingang.
Ja, sonst gibt es ja keinen kontinuierlichen Verlauf.

>Mit 'nem Rechteck fällt es mir schwer,
... weil dort eben auch die geraden Oberwellen drin sind, die der Sinus
nicht braucht. Die wären dem Cosinus zuzuordnen.

von Jobst M. (jobstens-de)


Angehängte Dateien:

Lesenswert?

Jürgen S. schrieb:
> ... weil dort eben auch die geraden Oberwellen drin sind, die der Sinus
> nicht braucht. Die wären dem Cosinus zuzuordnen.

Also eigentlich bestehen weder Sinus, noch Cosinus aus irgendwelchen
Oberwellen. Sie sollten beide nur aus der Grundwelle bestehen.
Wenn andere Oberwellen für den Cosinus zuständig wären, würde dieser
auch eine andere Frequenz haben.
Oder anders: Mit einer Kurvenkrümmung bekommt man aus einem Rechteck
nichts anderes heraus, als einen Rechteck. Denn auch auf der gekrümmten
Kurve werden immer nur 2 Punkte angesprungen.

Im Endeffekt macht die Schaltung das selbe, wie die Tabelle bei einer
DDS. Aus einem linear steigenden (bzw. fallenden) Wert wird ein Sinus
geformt.

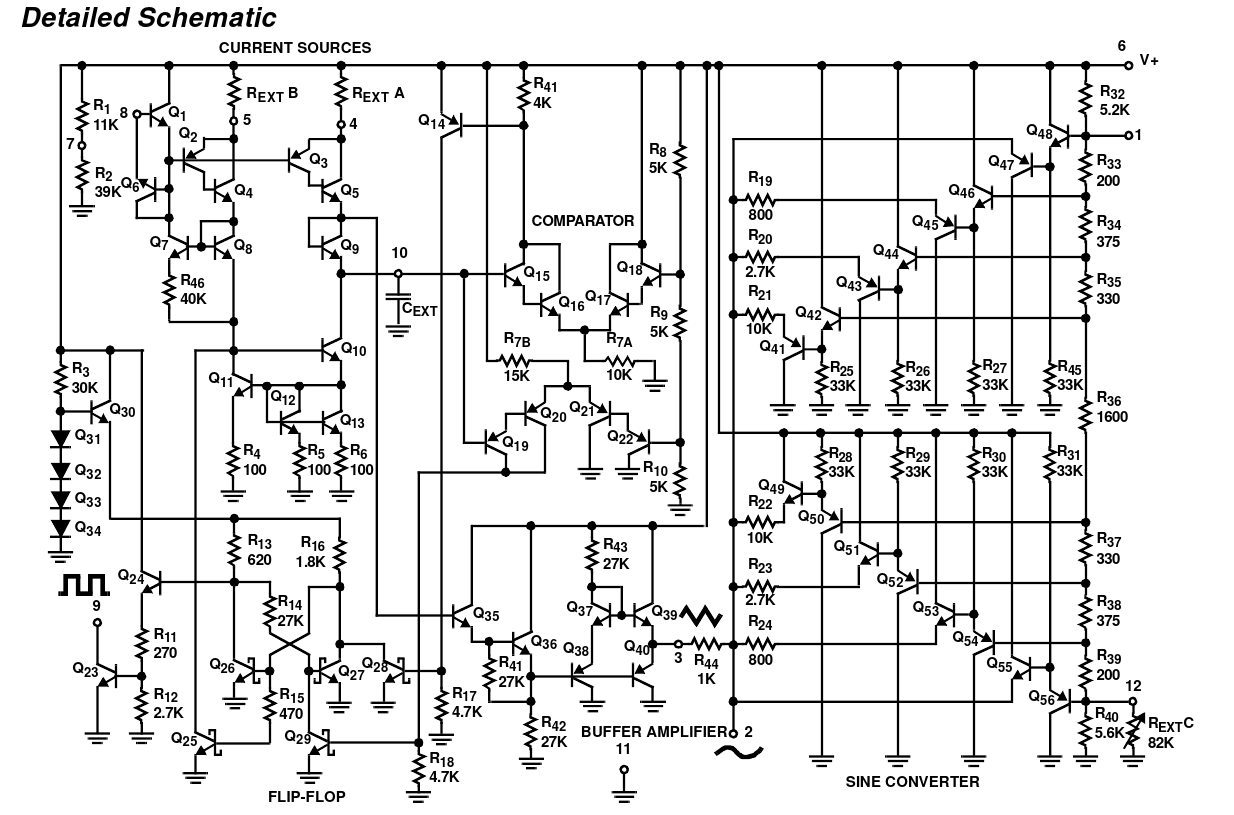

Anbei die Innenschaltung aus dem Dabla von Intersil (Habe auch noch die
von Harris und Exar)
Habe das Ding damals auch bei Conrad gekauft. :-D

Gruß
Jobst

von Jürgen S. (engineer) Benutzerseite


Lesenswert?

Jobst M. schrieb:
> lso eigentlich bestehen weder Sinus, noch Cosinus aus irgendwelchen
> Oberwellen.

Es ging ja um das Rechteck das eingeschoben wird, bzw ein Sägezahn - der
gefiltert werden muss. Erst einmal hat man durch einen digitalen Zähler
den Sägezahn, dann (mit dem höchsten Bit) das Rechteck und mittels
Kippstufe ein Dreieck.

Jobst M. schrieb:
> Anbei die Innenschaltung aus dem Dabla von Intersil
Dort sieht man dass das Dreieck auf die Diodenbegrenzer geschoben wird
(welcher hier mit Transistoren gemacht wird).

Kleiner Nachtrag zu meinem Beitrag oben: Das Rechteck hat auch natürlich
auch nur ungerade Oberwellen. Ungerade und Gerade haben wir beim
Sägezahn. Durch das "Kippen" wird die Grundfrequenz verdoppelt und damit
die Ordnungszahl der Oberwellen indirekt um 1 nach unten verschoben.
Daher entstehen dann die nur ungeraden Oberwellen beim Dreieck, die zum
Sinus passen. Im Vergleich zum Rechteck haben sie auch auch direkt die
richtige Phase.

: Bearbeitet durch User
von Mohandes H. (Firma: مهندس) (mohandes)


Angehängte Dateien:

Lesenswert?

Jürgen S. schrieb:
> Durch das "Kippen" wird die Grundfrequenz verdoppelt und damit die
> Ordnungszahl der Oberwellen indirekt um 1 nach unten verschoben.

Diesen Satz habe ich jetzt nicht richtig verstanden, vielleicht fällt
der Groschen ja noch :-)

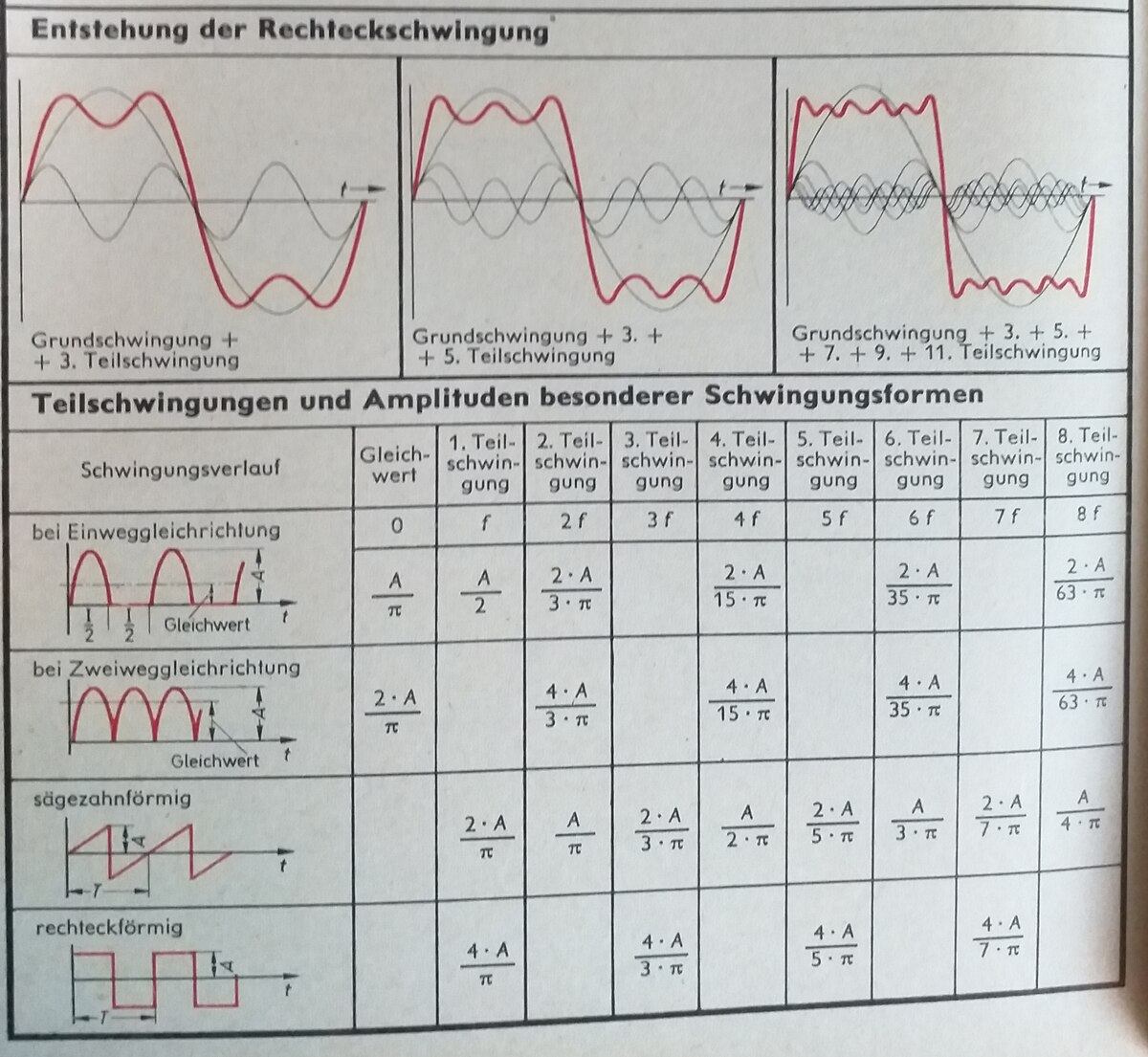

Falls jemand rätselt, was es mit den gerad- & ungeradzahligen Oberwellen
von Drei- & Rechteck auf sich hat: im Anhang eine Übersicht der
Fourier-Transformation wo das deutlich wird.

von Mohandes H. (Firma: مهندس) (mohandes)


Lesenswert?

Jobst M. schrieb:
> Also eigentlich bestehen weder Sinus, noch Cosinus aus irgendwelchen
> Oberwellen. Sie sollten beide nur aus der Grundwelle bestehen.

Ja, natürlich. (Nicht eigentlich). Und unterscheiden sich nur durch 90°
Phasenverschiebung.

von Mohandes H. (Firma: مهندس) (mohandes)


Lesenswert?

J. T. schrieb:
> [Elektor Formant] hab aber einfach mal gegoogelt ...

Danke. Ist jetzt weniger interessant zum Nachbauen, eher als
Inspirationsquelle für so Dinge wie hier besprochen (Sinus aus Dreieck
o.ä.).

Die vielgescholtene Elektor ('die Korrektur der Korrektur des Fehlers im
übernächsten Heft'). Heute gibt's ja (fast) alles im Internet, aber ich
vermisse so Magazine wie Elektor, Elrad oder Popular Electronics schon.
Hatte mich immer auf die nächste Ausgabe gefreut.

von Mohandes H. (Firma: مهندس) (mohandes)


Lesenswert?

Jobst M. schrieb:

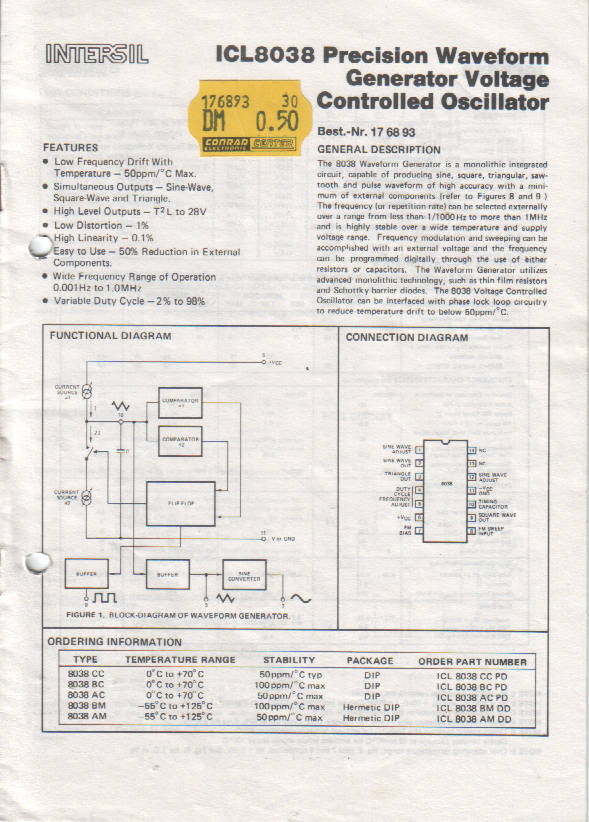

> Habe das Ding damals auch bei Conrad gekauft. :-D

Ach das Datenblatt hat DM 0,50 gekostet, nicht der Baustein. War damals
nicht einfach, an solide technische Informationen zu kommen. Heute ein
click im Netz.

von Jürgen S. (engineer) Benutzerseite


Lesenswert?

Mohandes H. schrieb:
> Diesen Satz habe ich jetzt nicht richtig verstanden, vielleicht fällt
> der Groschen ja noch :-)

Es ging um die Art, wie man zu einem Dreieck gelangt. Ausgehend von
einem digitalen Zähler oder einer analogen Rampe, muss man in der Mitte
der Pediode das Signal invertieren - bzw. in einer Analogschaltung mit
einer Kippstufe dafür sorgen, dass das Signal "rückwärts" läuft.

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
