Moin, ich habe eine kleine 12V-Pumpe die via LM317 bei ca. 4V betrieben wird. Beim Start benötige ich aber eine höhere Spannung (<1s) damit ein Magnetventil im Wasserkreis sicher öffnet. Hat jemand eine passende Schaltung? Thx.
Schonkost schrieb: > Hat jemand eine passende > Schaltung? Thx. Kondensator am Feed-Back-Pin, parallel zum Widerstand
Ingo Less schrieb: > Schonkost schrieb: >> Hat jemand eine passende >> Schaltung? Thx. > Kondensator am Feed-Back-Pin, parallel zum Widerstand Genauer: Parallel zu dem Widerstand (Typ 240 oder 120 Ohm) zwischen ADJ und OUTPUT- Asnchluss. Aber sowas ist schon etwas Gemurkse, was dann die übrigen Regeleinschaften des 317 angeht.
Den unteren Widerstand am Adjust-Spnnungsteiler um einen zusätzlichen Widerstand für die höhere Spannung ergänzen. Den Widerstand dann mit einem N-Fet überbrücken, dessen Gate mit einem RC-Glied verzögert hochgezogen wird.
Tilo R. schrieb: > Den Widerstand dann mit einem N-Fet überbrücken, dessen Gate mit einem > RC-Glied verzögert hochgezogen wird. Der N-Fet hat sogar noch den Vorteil, dass der 470uF Elko deutlich kleiner dimensioniert werden kann. Der 2k2 sollte dann aber auf min. 10k vergrößert werden.
:
Bearbeitet durch User

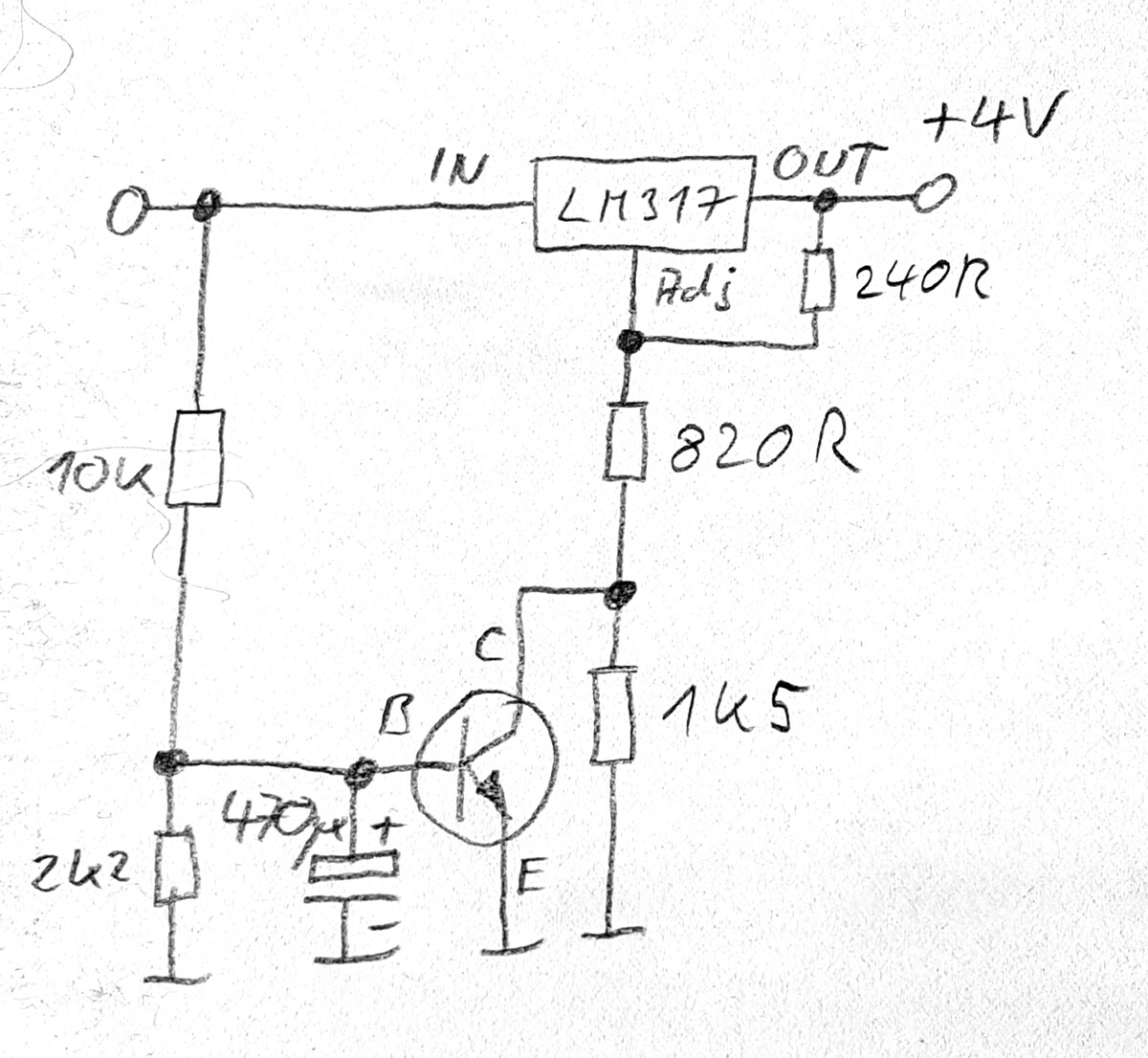

https://www.mikrocontroller.net/attachment/563896/20220718_083531.jpg Um auf eine Ausgangsspannung von etwa 4V zu kommen, muss der 820R auf 560R geändert werden. Mit dem 1k5 in Serie beträgt die Ausgangsspannung kurzzeitig etwa 12V.
Beitrag #7130902 wurde vom Autor gelöscht.
Idee 1: Kondensator über IN und OUT vom LM317 Idee 2: In der Zeichnung von Michael den 1k5 durch eine Spule ersetzen und den Transistor und alles davon entfernen. Natürlich muss 820Ω durch 560Ω ersetzt werden. Gruß Jobst
Jobst M. schrieb: > den 1k5 durch eine Spule ersetzen und den Transistor und alles davon > entfernen. Das wird aber eine große Spule mit 250 Henry, um auf eine Zeitverzögerung von 1 Sekunde zu kommen. Bei einer niederohmigen Schaltung kann man vielleicht darüber nachdenken. Ist aber trotzdem nicht zweckmäßig.
