Forum: Markt (V) Multimeter G1004.500


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Bernd G. (Firma: Bannerträger des Fortschritts) (berndg)


Angehängte Dateien:

Lesenswert?

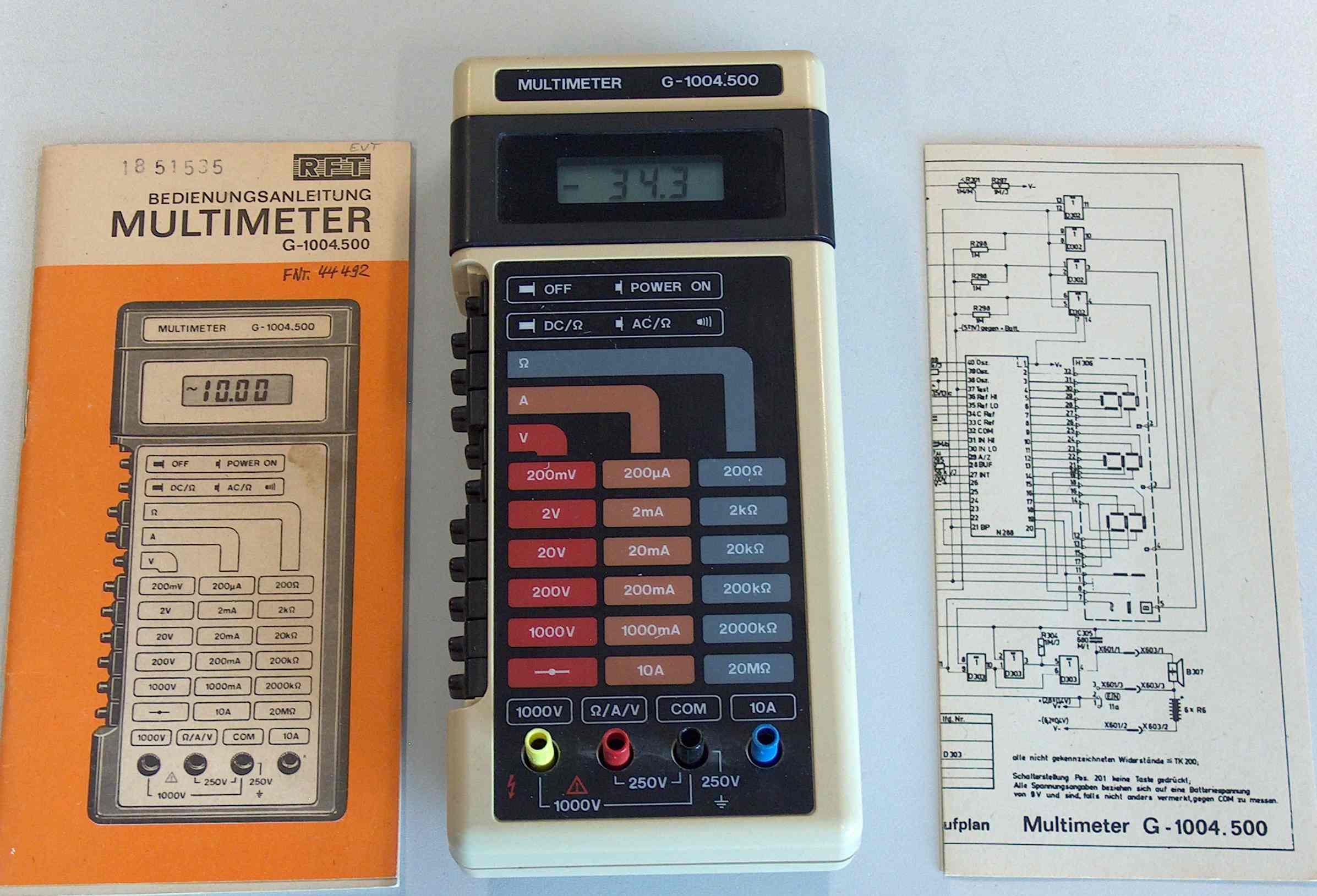

Für Unerschrockene: in den unteren DCV-Bereichen schielt der Nullpunkt,
wahrscheinlich zu hoher Leckstrom in der Eingangsschutzschaltung um
V268/V269. Gebrauchsspuren, Gehäuse teilvergilbt. Die Eingangssbuchsen
haben Adaptereinsätze für die heute üblichen Sicherheitsmessleitungen.
Mit versichertem Versand 10 €.

von Apollo M. (Firma: @home) (majortom)


Lesenswert?

Ich habe Interesse und schicke PM.

von Bernd G. (Firma: Bannerträger des Fortschritts) (berndg)


Lesenswert?

Die PM ist wohl in die unendlichen Weiten des Internet entschwunden...

von Marc X. (marc_x)


Lesenswert?

Bernd G. schrieb:
> Gebrauchsspuren, Gehäuse teilvergilbt. Die Eingangssbuchsen
> haben Adaptereinsätze für die heute üblichen Sicherheitsmessleitungen.

Ist das was modellspezifisches? Solche Einsätze könnte ich auch an
manchen Geräten gebrauchen.

von Bernd G. (Firma: Bannerträger des Fortschritts) (berndg)


Lesenswert?

> Ist das was modellspezifisches? Solche Einsätze könnte ich auch an
> manchen Geräten gebrauchen.
Nö, nichts spezifisches. Ich würde wetten, dass ich die Teile bei
Bürklin gekauft habe. Gibt es immer noch in den verschiedensten
Ausführungen:
https://www.buerklin.com/de/Sicherheits-Umr%C3%BCstadapter/p/86F0175
oder so:
https://www.buerklin.com/de/Steckspreiz-Adapter-CAT-II-gelb/p/84F522

: Bearbeitet durch User
von Bernd G. (Firma: Bannerträger des Fortschritts) (berndg)


Lesenswert?

Ich habe mich dazu hinreißen lassen, die Batteriekontakte zu entkeimen.
Seitdem stimmt der Nullpunkt wieder.
Kostet jetzt mit versichertem Versand aber 12 €.
Achso, PN in meine Richtung funktioniert immer noch nicht. Also hier
bitte eine Notiz hinterlassen, ich rufe dann zurück.

: Bearbeitet durch User
von Bernd G. (Firma: Bannerträger des Fortschritts) (berndg)


Lesenswert?

Gut, ihr habt mich überzeugt. Man soll sich seine Zukunft nicht mit dem
alten Gerümpel von anno dunnemals verbauen. Gestern war es noch ganz
toll, heute ist es nicht mal mehr Edelschrott. Kinder, wie die Zeit
vergeht...

von Marc X. (marc_x)


Lesenswert?

Bernd G. schrieb:
> Gut, ihr habt mich überzeugt. Man soll sich seine Zukunft nicht mit dem
> alten Gerümpel von anno dunnemals verbauen. Gestern war es noch ganz
> toll, heute ist es nicht mal mehr Edelschrott. Kinder, wie die Zeit
> vergeht...

Naja das Gerät ist halt eher was für (N)ostalgiker. Heute kriegt man für
wenig Geld leistungsfähigere Geräte.

Als Wessi habe ich mir aber trotzdem mal den Schaltplan angeschaut.
Das Gerät verwendet einen U7106D scheinbar ein Nachbau des ICL7106.
Bevor das Gerät den Weg in die Tonne findet (dafür wäre es eigentlich zu
schade) würde ich den IC lieber Richard spenden.

von Bernd G. (Firma: Bannerträger des Fortschritts) (berndg)


Lesenswert?

> Das Gerät verwendet einen U7106D scheinbar ein Nachbau des ICL7106.
Genauso ist es. Da ist tatsächlich das Teil aus dem FWE drin. U7106 war
also nicht nur eine Alibibezeichnung um dann doch den ICL einzubauen.
> Heute kriegt man für wenig Geld leistungsfähigere Geräte.
Das ist wohl wahr:
https://eleshop.eu/owon-xdm1241-multimeter.html

: Bearbeitet durch User
von Harald W. (wilhelms)


Lesenswert?

Marc X. schrieb:

> Das Gerät verwendet einen U7106D scheinbar ein Nachbau des ICL7106.

Das IC7106 bietet für wenige Euro eine erstaunlich hohe Genauigkeit.
Ich glaube nicht, das es andere ICs mit ähnlich guten Preis/leistungs-
Verhältnis gibt. Allerdings ist es wirklich so, das es inzwischen
deutlich bessere (allerdings dann auch teurere ICs) gibt. Mich stört
bei diesen ICs vor allen der ungünstig liegende "Vollausschlag" von
2..., der schlecht zu den üblich zu messenden Spannungen passt.
4...5 passt da wesenlich besser.

von Marc X. (marc_x)


Lesenswert?

Harald W. schrieb:
> Das IC7106 bietet für wenige Euro eine erstaunlich hohe Genauigkeit.
> Ich glaube nicht, das es andere ICs mit ähnlich guten Preis/leistungs-
> Verhältnis gibt. Allerdings ist es wirklich so, das es inzwischen
> deutlich bessere (allerdings dann auch teurere ICs) gibt.

Naja die Nachbauten sind günstig, wenn du siehst was Maxim und
Renesas/Intersil dafür aufrufen (8€ aufwärts) wirst du feststellen, das
es geeignetere ICs heutzutage gibt, wenn wir von den Kopien absehen.
Wobei die Genauigkeit von vielen Faktoren abhängt, der ICL7106 mag
vielleicht eine gute Linearität haben (keine Ahnung, hab mich mit dem
Baustein nur kurz beschäftigt), zur Genauigkeit des damit aufgebauten
Messgerätes sind aber die Widerstände der Teilerkette und die
Referenzspannung maßgeblich verantwortlich.

Schau dir beispielsweise den HyconTek HY3131 an, ich weiß nicht wie der
Preis sich seit 2018 entwickelt hat, aber damals lag er unter 4$ bei
Abnahme eines Reels (250 Stück) und das Teil kann deutlich mehr als der
alte ICL7106. Zum Beispiel True RMS und Autoranging (ja ist
Geschmackssache). Gedacht ist er für 5 4/5 stellige Multimeter
(Anzeigeumfang von 50 000) ob sich bei geeigneten Design aus dem 24 Bit
ADC noch mehr rausholen lässt kann ich nicht bewerten, Die Entwicklung
von Messtechnik ist aber eigentlich auch nicht meine Domäne,
möglicherweise ist bei den 50 000 Digits schon das Maximum erreicht, was
sich sinnvoll damit erfassen lässt.

> Mich stört bei diesen ICs vor allen der ungünstig liegende "Vollausschlag" von
> 2..., der schlecht zu den üblich zu messenden Spannungen passt.
> 4...5 passt da wesenlich besser.

Du redest hier vom ICL7106? Naja man verliert halt bei Messwerten über
1999 die „halbe“ Stelle der Anzeige, es handelt sich aber hier bei oben
gezeigten Multimeter sowieso um kein Messgerät für
Präzisionsanwendungen. In den meisten Fällen ist das sowieso nicht
tragisch, ob beispielsweise meine Versorgungsspannung nun laut Messgerät
5,005V oder 5,01V beträgt dürfte wohl recht selten von Belang sein und
wenn doch bräuchte man wohl sowieso ein deutlich besseres Messgerät,
weil ja bekanntlich zusätzlich zum Anzeigefehler auch andere Fehler
hinzukommen.

Bernd G. schrieb:
>> Heute kriegt man für wenig Geld leistungsfähigere Geräte.
> Das ist wohl wahr:
> https://eleshop.eu/owon-xdm1241-multimeter.html

Das ist definitiv leistungsfähiger aber auch für deutlich weniger Geld
überbietet man die Spezifikationen des G1004.500 deutlich.
https://brymen.eu/shop/bm805s/

Ich will damit das G1004.500 nicht schlecht reden, es ist aber Stand
Heute eben nur noch ein Gerät für Liebhaber.

von Bernd G. (Firma: Bannerträger des Fortschritts) (berndg)


Angehängte Dateien:

Lesenswert?

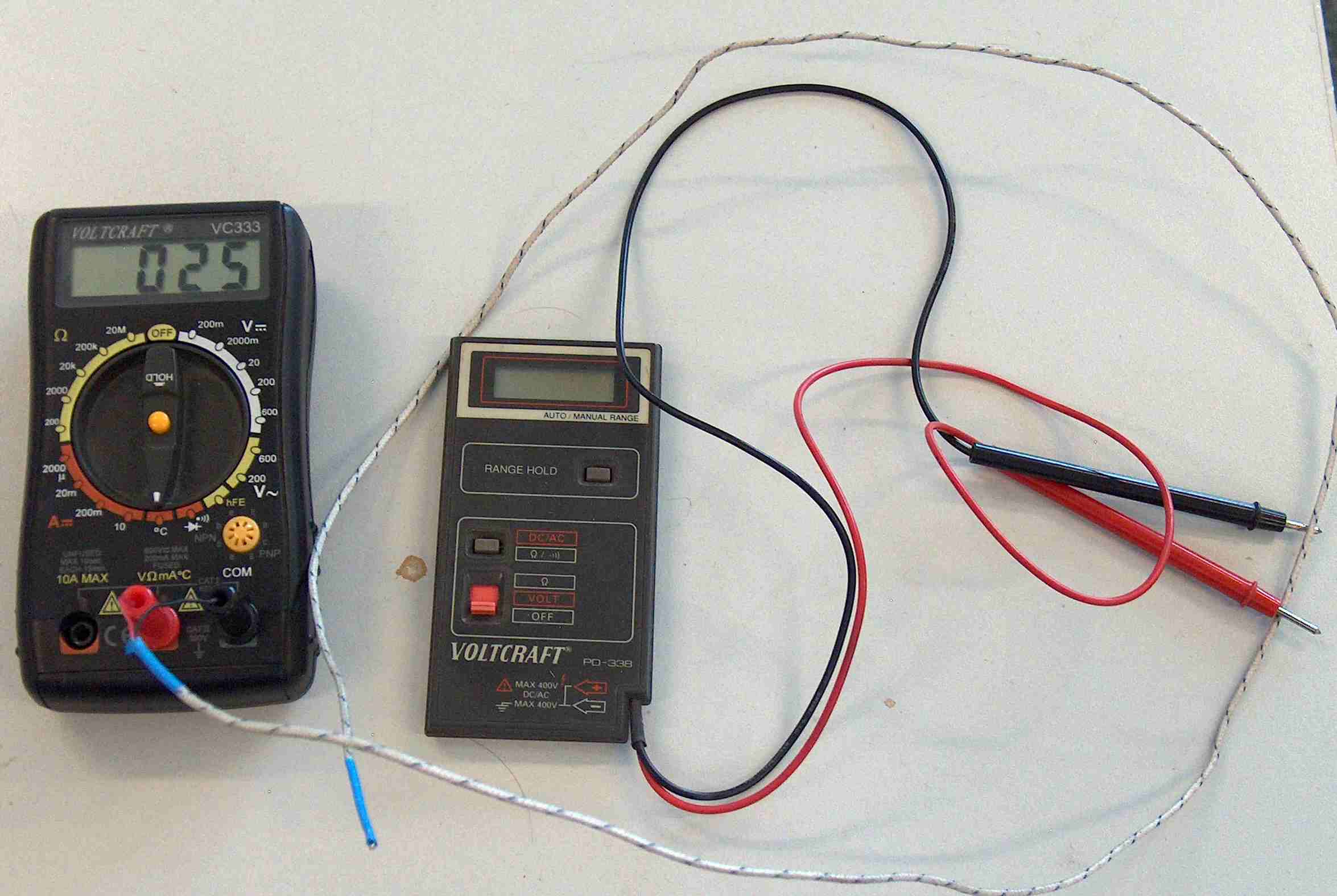

Letzter Versuch: 11 € mit Versand; ich lege noch die dargestellten
Qualitätsspielzeuge aus den Hause Conrad mit dazu. Das rechte Teil
müsste funktionieren, kann es aber nicht prüfen, da keine passenden
Batterien zur Hand.

: Bearbeitet durch User
von Harald W. (wilhelms)


Lesenswert?

Bernd G. schrieb:

> ich lege noch die dargestellten
> Qualitätsspielzeuge aus den Hause Conrad mit dazu. Das rechte Teil
> müsste funktionieren,

Das rechts abgebildete Gerät ist vermutlich technisch hochwertiger
als das ursprünglich angebotene.

von Bernd G. (Firma: Bannerträger des Fortschritts) (berndg)


Lesenswert?

> Das rechts abgebildete Gerät ist vermutlich technisch hochwertiger
> als das ursprünglich angebotene.
Sorry, da liegst du ausnahmsweise mal daneben. Da fehlt u.a. der
10-A-Bereich.

: Bearbeitet durch User
von Soul E. (soul_eye)


Lesenswert?

Der ICL7106 war damals nichts schlechtes. Der IC wurde von Fluke
entwickelt und u.a. in den 8020A Multimetern eingesetzt. Intersil hat
den Baustein dann mit leicht geändertem Pinout auch auf dem freien Markt
angeboten, was bei Fluke nicht wirklich auf Begeisterung stiess.

von Marc X. (marc_x)


Lesenswert?

Soul E. schrieb:
> Intersil hat
> den Baustein dann mit leicht geändertem Pinout auch auf dem freien Markt
> angeboten, was bei Fluke nicht wirklich auf Begeisterung stiess.

Stimmt nicht ganz, der Fluke kann Autoranging zwischen 200mV und 2V. Ob
das Pinout sich unterscheidet weiß ich nicht. Fakt ist das der
Maskensatz weitestgehend der gleiche ist und so auch das Fluke Logo auf
dem Die des Intersil ICL7106 zu sehen ist.

von Harald W. (wilhelms)


Lesenswert?

Marc X. schrieb:

> Stimmt nicht ganz, der Fluke kann Autoranging zwischen 200mV und 2V.

In manchen Datenblättern und Applikationsberichten vom 7106 gibts nach
meiner Erinnerung auch schon einen Schaltplan für Autoranging.

von Marc X. (marc_x)


Lesenswert?

Harald W. schrieb:
> Marc X. schrieb:
>
>> Stimmt nicht ganz, der Fluke kann Autoranging zwischen 200mV und 2V.
>
> In manchen Datenblättern und Applikationsberichten vom 7106 gibts nach
> meiner Erinnerung auch schon einen Schaltplan für Autoranging.

Ja, der Witz an der Fluke Variante ist aber, dass das der Chip selbst
beherrscht und nicht von außen dazugebaut wird.

von Patrick L. (Firma: S-C-I DATA GbR) (pali64)


Lesenswert?

Also mit den Guides würde ich das Gerät nehmen und bei mir in die
Vitrine der anderen Oldis stellen, und meinen Lehrlingen mal zum
Anfassen alter Technik geben".
Wenn noch zu haben, bitte eine PN Danke :-)

von Harald W. (wilhelms)


Lesenswert?

Patrick L. schrieb:

> Also mit den Guides würde ich das Gerät nehmen und bei mir in die
> Vitrine der anderen Oldis stellen, und meinen Lehrlingen mal zum
> Anfassen alter Technik geben".

Mal unabhängig vom Neuerwerb; könntest Du mal ein Bild Deiner
Vitrine hier zeigen? Mal sehn, ob ich da was wiedererkenne.

von Bernd G. (Firma: Bannerträger des Fortschritts) (berndg)


Lesenswert?

Patrick war zuerst, danach Holger.
Wenn keine PN angekommen ist, usw...

von Icke ®. (49636b65)


Lesenswert?

Bernd G. schrieb:
> Letzter Versuch: 11 € mit Versand; ich lege noch die dargestellten
> Qualitätsspielzeuge aus den Hause Conrad mit dazu.

Das VC333 ist gar nicht schlecht. Ich besitze eines seit ~25 Jahren und
es ist im Rahmen seiner Toleranz immer noch genau, ohne daß ich es
jemals abgeglichen hätte. Für die üblichen Wald- und Wiesenmessungen
reicht die Genauigkeit aus und der Durchgangspieper reagiert sofort.
Letzteres war der Grund, warum ich mir das Teil für den mobilen
Einsatzkoffer bei ebay nocheinmal geschossen habe. Die 11€ sind ein
Schnäppchenpreis.

von Bernd G. (Firma: Bannerträger des Fortschritts) (berndg)


Lesenswert?

> Für die üblichen Wald- und Wiesenmessungen
> reicht die Genauigkeit aus und der Durchgangspieper reagiert sofort.
Du sagst es :-) zuhause liegt so ein Teil in der Elektrokiste mit den
Lampen und Kabelbindern. In der Firma habe ich es eigentlich nur als
Durchgangsprüfer benutzt, eben weil es so schnell reagiert.

Empfehlung an Patrick: das G1004 in geöffnetem Zustand mit entfernter
Abschirmung in die Vitrine legen. Dann sehen deine Lehrlinge, dass es
auch in der DDR sehr wertige Arbeit gab. Die einzigen Westbauelemente da
drin sind zwei in Reihe liegende Dickwattwiderstände für den
2000-V-Bereich. Da gab es in der DDR keine Widerstände mit 0,1% und
kleinem TK. Die übrigen Widerstände für die Strom- und Spannungsteiler
sind übrigens Dünnschichtarrays (0,1%).
Wegen der niedrigen dielektrischen Nachwirkungen wird für den
Hauptintegrator ein MKPI-Kondensator mit 400 V verwendet.
Jaja, alte Säcke erzählen aus ihrer Jugend.

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail, Yahoo oder Facebook? Keine Anmeldung erforderlich!
Mit Google-Account einloggen | Mit Facebook-Account einloggen
Noch kein Account? Hier anmelden.
