Hallo, ich hab da eine Reihe von Geräte (alles privat / hobby) die aus 2 PCBs bestehen, die eine ist gleich für alle (mit Controller etc) auf der anderen ist die Anwendung. Die Controllerseite lass ich bestücken und löte die PCBs dann mit Stiftleisten zusammen. Jetzt würde ich gern ein komplettes Gerät auf ein PCB bringen und bestücken lassen. Neu Entflechten will ich nicht, das passt ja alles nur die Trennung der PCBs und die Footprints der Stiftleiste soll durch traces ersetzt werden. Bei den Bauteilnummern habe ich darauf bereits geachtet. Mein Plan war nun: Ich kopiere die .sch aus dem Projekt A in Projekt B und füge sie als hierchachical sheet hinzu. Oder mit Append Schematic Sheet Content. Und dann mit Append Board das Gleiche im pcbnew. Jetzt hab ich aber das Problem dass mir für die eingefügten schematics die annotations verloren gehen. Und da mein Nummernschema auf Funktion statt Anordnung beruht ist auch eine auto. Neunummerierung nicht möglich. Gibts irgendeinen Trick wie ich .sch files aus einem anderen KiCAD projekt importiere OHNE die Annotations zu verlieren?
Dom S. schrieb: > Jetzt würde ich gern ein komplettes Gerät auf ein PCB bringen und > bestücken lassen. Ich weis nicht wo du fertigen lässt bzw. bestücken. Sollte es JLCPCB sein dann lass es sein - bringt absolut nichts! Und wenn, dann nur Ärger falls was beim "vereinen" schiefgeht. Die Regel: EIN Projekt EIN Auftrag und basta. Dazu muss man wissen wie die bestücken. Bei Kleinstückzahlen <50 produzieren die keine Stenzel-Schablone, da wird jedes Pad einzeln mit Lötpaste bepazt und zwar nur die , wo die Bestückung freigegeben ist. Aus diesen Grund macht es wenig Sinn einen Nutzen zu machen.
Dom S. schrieb: > Gibts irgendeinen Trick wie ich .sch files aus einem anderen KiCAD > projekt importiere OHNE die Annotations zu verlieren? Ich verstehe noch nicht ganz: beim Annotierungslauf bleiben doch in der Voreinstellung alle bereits vorhandenen Zuweisungen erhalten. Warum funktioniert das bei dir nicht?
Angehängte Dateien:

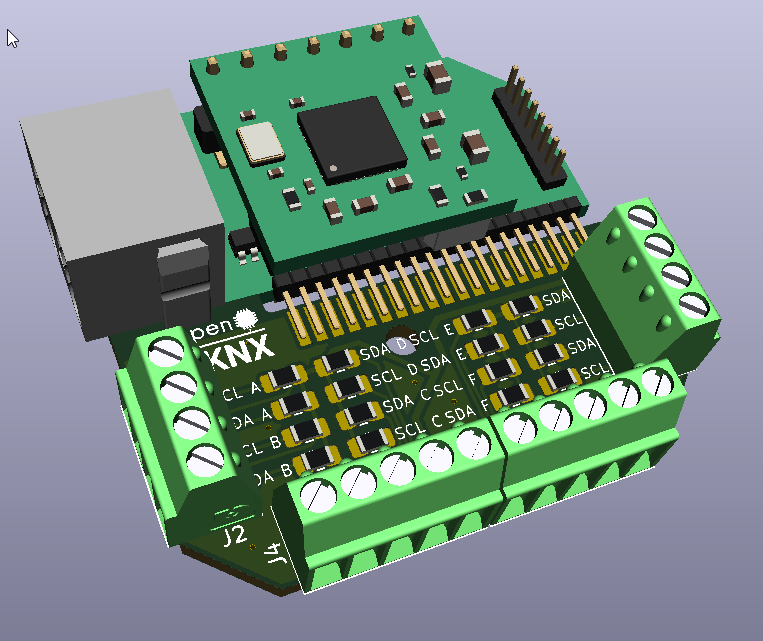

KittiCad schrieb: > Ich weis nicht wo du fertigen lässt bzw. bestücken. Sollte es JLCPCB > sein dann lass es sein - bringt absolut nichts! Und wenn, dann nur Ärger > falls was beim "vereinen" schiefgeht. > Die Regel: EIN Projekt EIN Auftrag und basta. > Dazu muss man wissen wie die bestücken. > Bei Kleinstückzahlen <50 produzieren die keine Stenzel-Schablone, da > wird jedes Pad einzeln mit Lötpaste bepazt und zwar nur die , wo die > Bestückung freigegeben ist. Aus diesen Grund macht es wenig Sinn einen > Nutzen zu machen. Ich glaube du hast mich falsch verstanden. Ja, JLCPCB, ich lass bei denen bestücken seit die den Service anbieten und ich hab mittlerweile sicher 50 Bestellungen, gut vierstellige Summen und hunderte PCBs und SMTs machen lassen. Mittlerweile auch doppelseitig! Ich bin sehr zufrieden und ich weiß durchaus wie der Hase bei denen läuft ;) Aber zurück - nein, ich will kein Mehrfachnutzen mit unterschiedlichen Designs. Das ist preislich nicht attraktiv und bringt auch sonst wenig Vorteile. Konkret geht es um das von mir entwickelte OpenKNX UP1 System: https://github.com/OpenKNX/OpenKNX/wiki/SEN-UP1-8xTH (Bilder sind auch angehängt). Ich habe hier Controller und Applikation getrennt, weil ich dadurch den Controller in größeren Stückzahlen fertigen kann und ich auch mal eine Applikation machen kann wo ich nur 2-3 Stück bauen will. Dann bestelle ich 5 PCBs für 2$ und bestücke von Hand. Der vorbestückte Controller wird mit der 20poligen Stiftleiste angelötet. Das ist ok für kleine Stückzahlen. Und für mich. Wenn ich jetzt aber ein Gerät habe das für viele interessant ist und ich im Rahmen einer Sammelbestellung 50 Stück machen lassen kann, dann hätte ich das lieber auf einem PCB. Ohne Stiftleiste, ohne löten. mit direkt gerouteten Tracks. Ich will dafür aber nicht alles neu machen, sondern nur die Stiftleiste raus und 20 gerade tracks ziehen. Fertig. Jörg W. schrieb: > Dom S. schrieb: >> Gibts irgendeinen Trick wie ich .sch files aus einem anderen KiCAD >> projekt importiere OHNE die Annotations zu verlieren? > > Ich verstehe noch nicht ganz: beim Annotierungslauf bleiben doch in der > Voreinstellung alle bereits vorhandenen Zuweisungen erhalten. Warum > funktioniert das bei dir nicht? Das Problem ist, dass wenn ich ein schematic aus Projekt B und Projekt A kopiere (als File) passiert erstmal gar nichts. Es aucht im KiCAD Baum auf, aber das hilft nicht. Also erstelle ich im Haupt-Schematic von Projekt A ein Hierachical Sheet und lass das auf das reinkopierte aus Projekt B zeigen. Das funktioniert. Aber: Dabei gehen alle Annotations verloren, es stehen dann nur noch R?, C? und U? da... Ich habe aber mittlerweile eine Lösung: Ich habe nun die Signale im Projekt A und Projekt B gleich benannt. Bisher hieß das Signal im Projekt A z.B. "GPIO18" und Projekt B hieß es "Input03". Jetzt heißen die Signale im Projekt B so wie im A (also auf der App so, wie im Controller). Das verbessert NICHT die Lesbarkeit der Schematics, aber es funktioniert: Ich kann per Append Board beide Layouts im pcbnew zusammenführen, die footprints der stiftleisten löschen und die tracks zwischen den nun gleichnamigen Netzen ziehen. GPIO18 vom Controller kann ich nämlich mit GPIO18 aus der App verbinden, heißt das Netz auf der App Input03, nicht...
Dom S. schrieb: > Das Problem ist, dass wenn ich ein schematic aus Projekt B und Projekt A > kopiere (als File) passiert erstmal gar nichts. Ah ja. Don't do that. :-) Stattdessen, lege die Schaltplanhiearchie (grob) an. Dabei verteilst du neue Schaltplannamen für die lokalen Dateien dieses Projekts. Dann gehst du in den entsprechenden Unterschaltplan und ziehst dir den fremden Schaltplan über Datei -> Schaltplan einfügen (oder so ähnlich – bei mir ist das auf Englisch) rein. Dabei bleibt dessen interne Annotation erhalten. Dann gehst du zurück auf die Hauptebene und machst das gleiche für die zweite Datei. Am Ende lässte du noch einmal die Annotation laufen, damit die Netzliste aufgebaut wird, aber die sollte ja nichts mehr ändern müssen.
Angehängte Dateien:

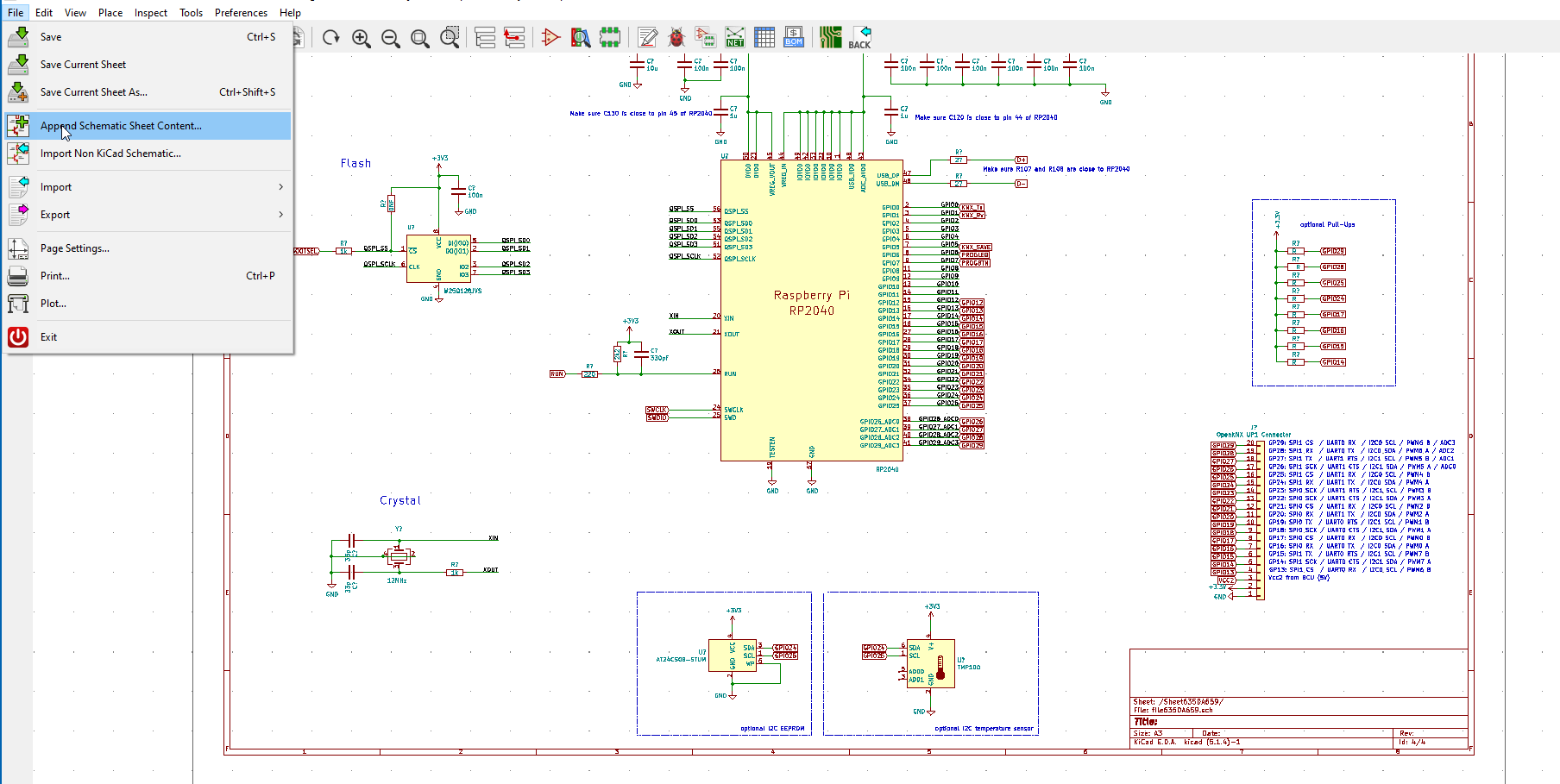

Das macht auch keinen Unterschied. - Ich öffne EEschema im Projekt B (App) - Ich lege neue, leere Schaltplanseiten an - Ich gehe in die neue leere Seite und rufe "Append Schematic Sheet Content" - Ich wähle einer der Seiten aus Projekt B (Controller) - Das Zeug wird eingefügt, jedoch gehen die Annotations verloren, siehe Screenshot
Dom S. schrieb: > Das macht auch keinen Unterschied. Bei mir schon. > - Ich gehe in die neue leere Seite und rufe "Append Schematic Sheet > Content" Bei mir heißt das "Insert Schematic Sheet Content". Kann es sein, dass du mit einer veralteten Version von Kicad arbeitest? Ich glaube mich zu erinnern, dass das erst ab V6 in der Form funktioniert, wie ich es beschrieben habe.
Du meinst sicher gut und altbewährt statt veraltet ;) Ja, ich nutze noch die 5.1 ... OK, mit KiCAD 6 bleiben die Annotations erhalten - sowohl über die Funktion "Insert Schematic Sheet Content" als auch über das platzieren eines neuen Sheets unter Angabe des Filenames des zu importierenden Sheets. Danke Dir! Muss ich mich doch mal aufraffen umzustellen... Never change a running system... aber wenns nicht mehr rennt muss man ihm Beine machen ;)
Ing-Dom schrieb: > Du meinst sicher gut und altbewährt statt veraltet ;) Mittlerweile ist die 6er Version eigentlich auch ganz OK. Sie hat schon ein paar Bugfix-Revisions. Aktuell sehe ich nur einen Bug (aber habe den noch nicht zu Ende analysiert), bei dem sie mit einem "assertion fail" abkippt, wenn man Specctra DSN exportieren will. Ansonsten läuft die für mich stabil, und die Verbesserungen waren es mir allemal wert.
Geht das auch mit mit fertigen Layout um z.b. eine fertige Spannungsversorgung (Schaltplan und Layout) in ein anderes Projekt zu übernehmen?
ja genau DARUM ging es mir ja. Und ja, das geht. Mit "Append Board" im pcbnew. Dafür müssen nur die Netznamen passen - was zusammengehört muss gleich heißen. In CR-8000 nimmt man für sowas Makros...
